Стандартным вариантом подключения светодиодной ленты был и остается блок питания или драйвер, работающие от сети. Но иногда возникают ситуации, когда подключение ленты к розетке не совсем удобно, или же в принципе невозможно реализовать. В статье рассмотрим, как своими руками сделать светодиодную подсветку на батарейках, правильно всё рассчитать и не допустить при этом ошибок.

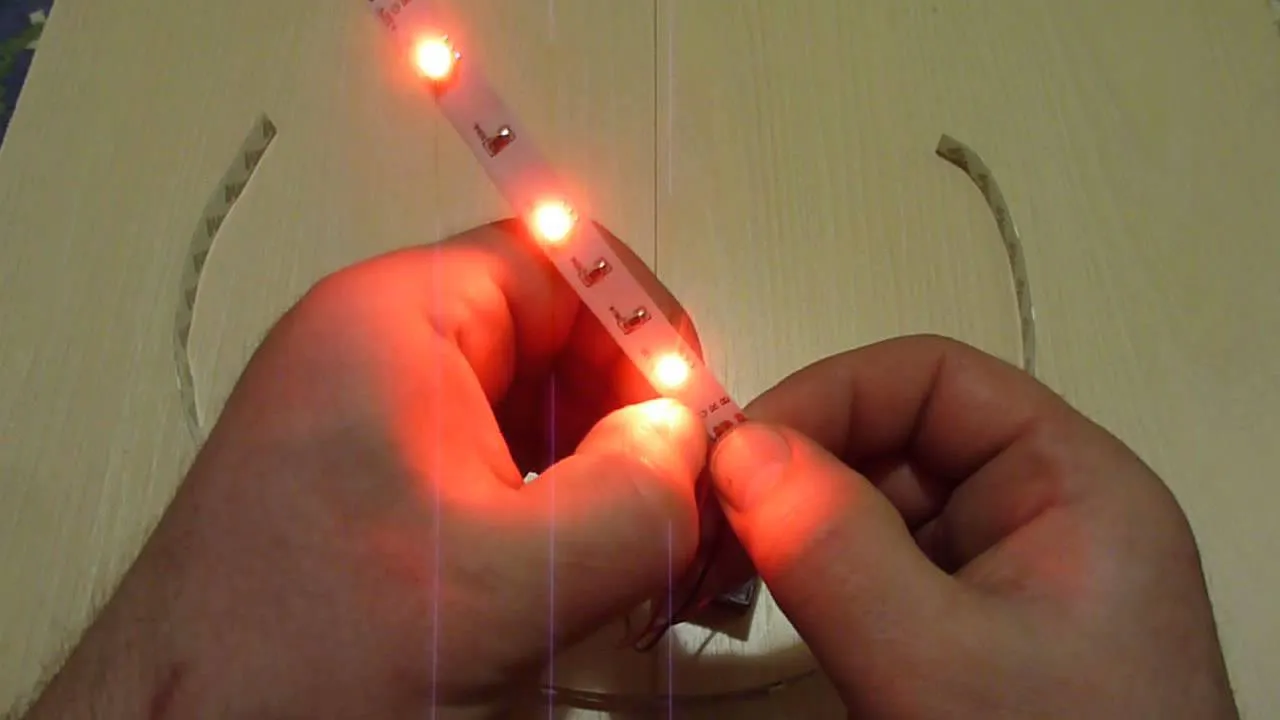

Подключение ленты к батарейкеПодключение ленты к батарейке
  1. Преимущества такого способа подключения
  2. Когда это пригодится, а когда бесполезно?
  3. Паять или не паять
  4. Сколько нужно батареек?
  5. Пошаговые инструкции подключения
  6. Первый способ.
  7. Второй способ (без пайки)
  8. Светодиодная лента на аккумуляторах
  9. Что нужно знать о пайке
  10. Сколько времени будет светить
  11. Заключение

Преимущества такого способа подключения

  Светодиодная лента на батарейках имеет следующие преимущества:

  • Можно сделать подсветку в самых разных помещениях даже в тех, где нет электрического напряжения;
  • Главным плюсом данного способа является мобильность. Можно украсить велосипед, маскарадный костюм, авто;
  • Таким способом можно устроить не только комнаты, но и другие места, например, шкаф, балкон, крыльцо или какие-нибудь определённые участки интерьера.
  • Относительно простой монтаж.
  • Не занимает много полезного пространства.
  • Работа без присоединения к электросети.

Кроме удобства, это ещё красиво с визуальной точки зрения. Но стоит учитывать и недостатки: чем больше будет длина и мощность ленты, тем чаще придётся менять батарейки, поэтому такой способ подходит для отрезков небольшой длины.

Когда это пригодится, а когда бесполезно?

Полезно это будет в тех случаях, если надо осветить труднодоступные области без прокладки дополнительных проводов. Или когда нужно срочно установить освещение, а купить или подсоединить блок питания нет возможности, либо его некуда девать при установке. Ещё это хорошо впишется под украшения окон, картин, зеркал, а также, можно оформить даже велосипед или скутер

Такой тип подсветки будет бесполезным, если необходимо сделать свет на большой площади или в нескольких помещениях сразу. Оставлять на долгое время включенным тоже не получится, так как это будет неэффективно и батарейки быстро сядут. По мере окончания заряда источников питания, лента будет светить тусклее и со временем погаснет совсем.

Паять или не паять

Тут всё зависит от того, как надолго собирается подсветка из светодиодной ленты, которая будет работать без розетки. А также от того, насколько она будет стационарна. Если, например, подсветка будет эксплуатироваться долго и применяться в гараже или в погребе, то батарейки всё же периодически надо будет менять, и перепаивать их каждый раз – задача неблагодарная. Тем более подразумевается, что в этом помещении не будет сети 220 вольт. Поэтому логично использовать специальный бокс для батареек. А вот саму ленту лучше к проводам припаять и защитить термоусадочной трубкой. Так как контакты в коннекторах со временем начинают окисляться.

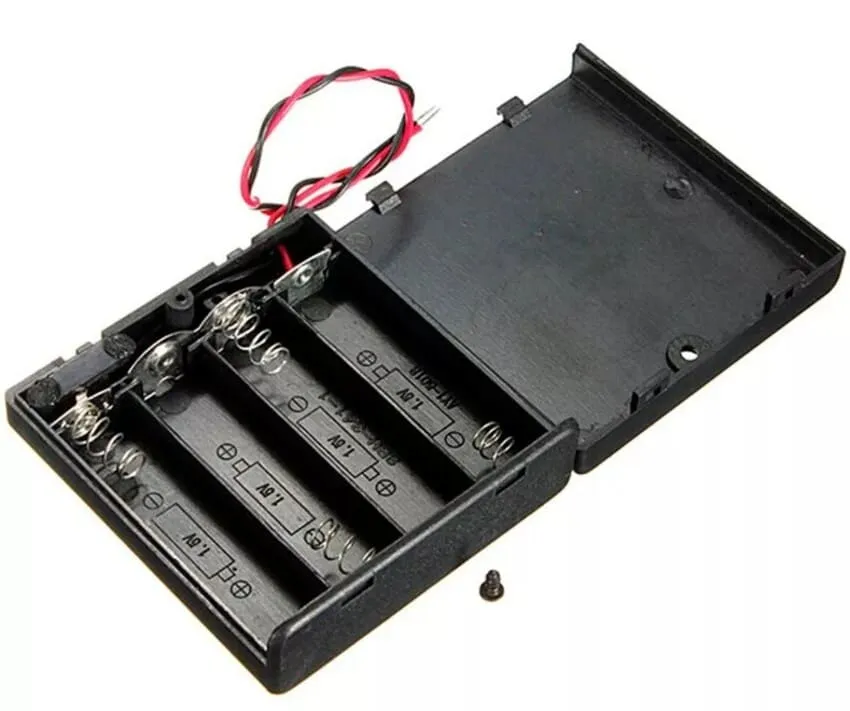

Бокс для подключения батареекБокс для подключения батареек

Если же подключение светодиодной ленты к батарейкам планируется, например, для сценического или маскарадного костюма, и работать это дело будет только один вечер, то можно и припаять провода к батарейкам, если дальнейшая замена их не планируется. В этом случае для соединения ленты с проводами лучше использовать коннекторы, так как это самый лёгкий и простой способ подключения.

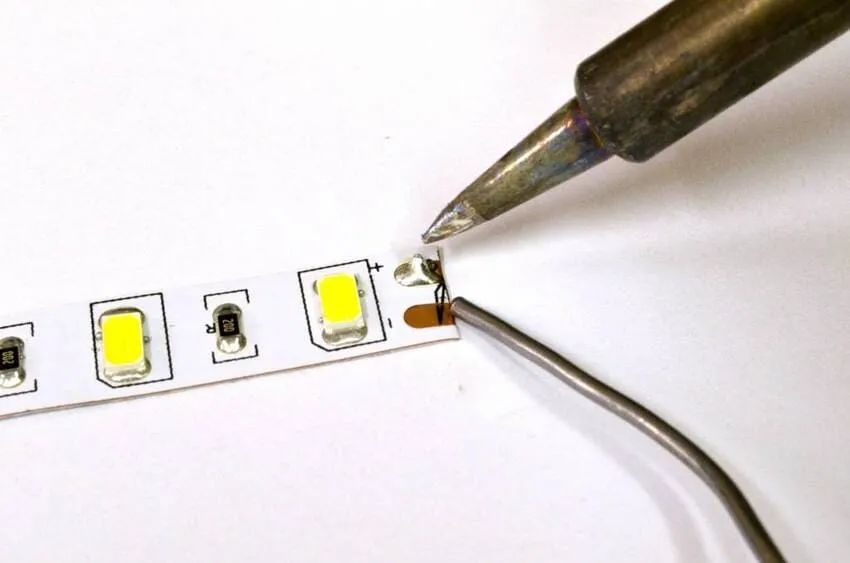

Пайка провода к светодиодной лентеПайка провода к светодиодной ленте

Сколько нужно батареек?

Стандартная пальчиковая(АА) или мизинчиковая(ААА) батарейка выдает напряжение в 1,5 вольта. Батарейки нужно будет соединять последовательно, так как именно при таком способе подключения напряжение будет суммироваться. Последовательная схема – это когда плюс одной батарейки подключается к минусу другой. Например, три батарейки по 1,5 вольта, соединённые последовательно, будут выдавать 4,5 вольта

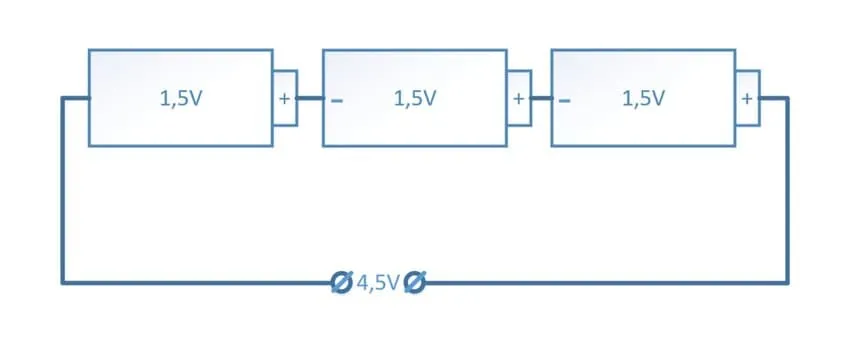

Схема последовательного подключения батареекСхема последовательного подключения батареек

Если рабочее напряжение источника 12 вольт, для полноценного(яркого) свечения светодиодов потребуется соединить 12/1,5 = 8 батареек. Конечно, напряжение на новых источниках обычно 1,6 вольта. Но, в процессе эксплуатации оно будет постепенно снижаться, а яркость света уменьшаться.

По тому же принципу можно посчитать и количество источников питания, у которых напряжение на контактах 3 или 4,5 Вольта.

Для подключения через батарейки, выбирать ленту с рабочим напряжением более 12 вольт не имеет особого смысла, так как это увеличивает количество источников питания.

Пошаговые инструкции подключения

Приведём несколько способов как можно подключить светодиодную ленту к батарейке. Но важно помнить, что в зависимости от ситуации их можно комбинировать. Например, воспользоваться боксом для батареек, а ленту к проводам соединить с помощью пайки.

Первый способ.

Рассмотрим первый способ как правильно подключить светодиодную ленту к батарейке, который включает в себя пайку.

Потребуются:

  • Светодиодная лента;
  • Батарейки;
  • Паяльник;
  • Некислотный флюс;
  • Медные провода – их сечение должно быть в диапазоне от 0,5 мм2 до 0,75;
  • Мелкая наждачная бумага;
  • Переключатель, можно взять в виде тумблера или кнопки.

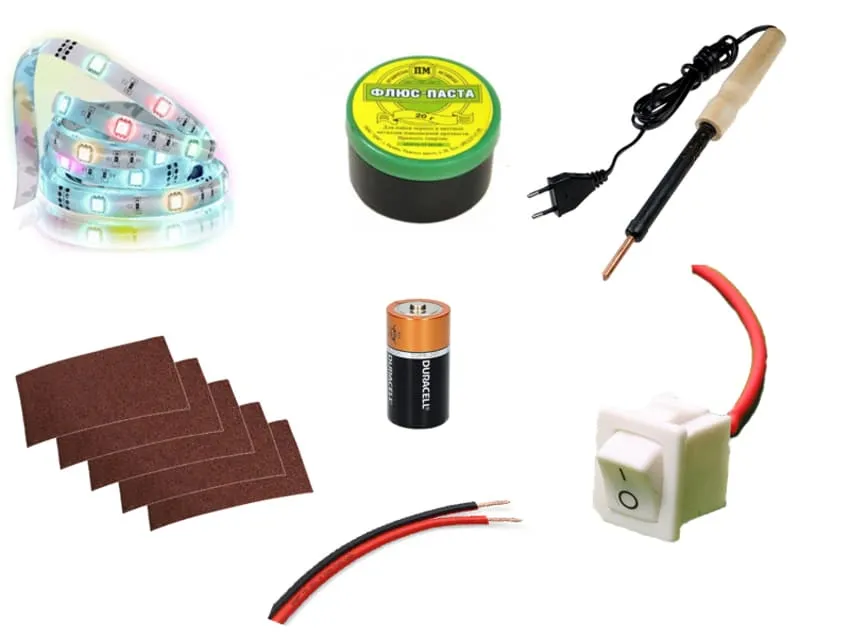

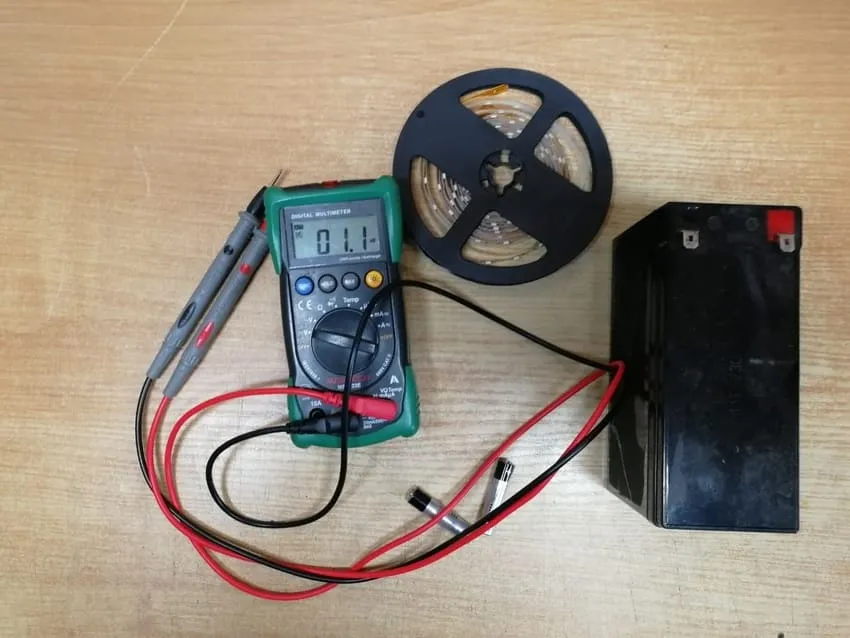

Инструменты для пайки лентыИнструменты для пайки ленты

Инструкция пайки:

  1. Для начала, наждачкой тщательно зачистите контакты батареек.
  2. Залудите окончания проводов. Перед этим обезжирьте их.
  3. Затем, после нанесения флюса нужно припаять оба провода к источнику питания (блоку батареек). Один к минусу (чёрный), второй к плюсу (красный). Если используется несколько источников питания, то их понадобится соединить последовательно между собой, как было показано на схеме выше. Провода также можно присоединить на магниты, если они есть в наличии (этот способ не подойдёт, если схема не будет стационарной).
  4. Если в схеме задействован тумблер или кнопка, то положительный контакт от батареек нужно припаять к одному из его контактов.
  5. Провод со второго контакта тумблера нужно припаять к положительному контакту ленты.
  6. Минус батарейки нужно припаять в минусу источника света.
  7. Обратите внимание, чтобы припой не замкнул контакты ленты между собой.
  8. Места пайки заизолировать. Проще это сделать термоусадочной трубкой.

Провода к ленте следует паять очень аккуратно. При этом контакт паяльника с ней не должен быть более 2 секунд, иначе лента может выйти из строя. Проще сначала залудить провода, зачистить контакты источника света (не наждачкой, чуток потереть отверткой, для шероховатости), а потом «прихватить» паяльником. Схема подключения будет выглядеть примерно так (источников питания может быть больше).

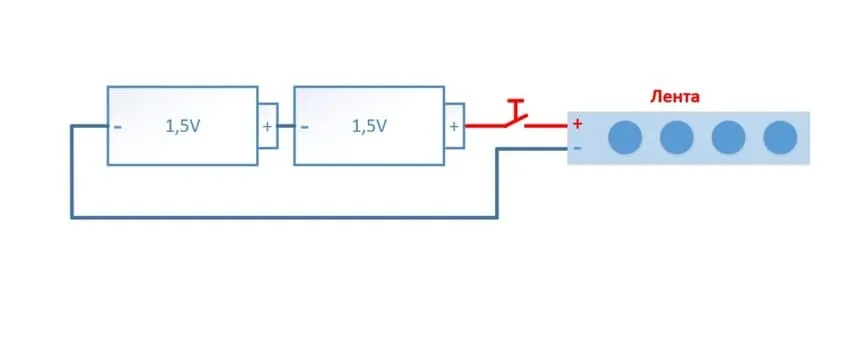

Схема подключения светодиодной ленты через батарейкиСхема подключения светодиодной ленты через батарейки

Второй способ (без пайки)

В этом варианте лучше взять батарейный бокс, так как он упростит дальнейшую задачу. В нём уже собрана схема последовательного подключения. Если лента на 12 вольт, то возможно потребуется два блока. Также удобство заключается в простой замене источников питания – не нужно ничего перепаивать.

Для соединения провода с лентой можно воспользоваться специальными коннекторами, но они должны для неё подходить конструктивно. В самом простом варианте понадобится только питающий коннектор, который подключается в начале полоски (есть ещё коннекторы, которыми можно соединить две, три ленты между собой).

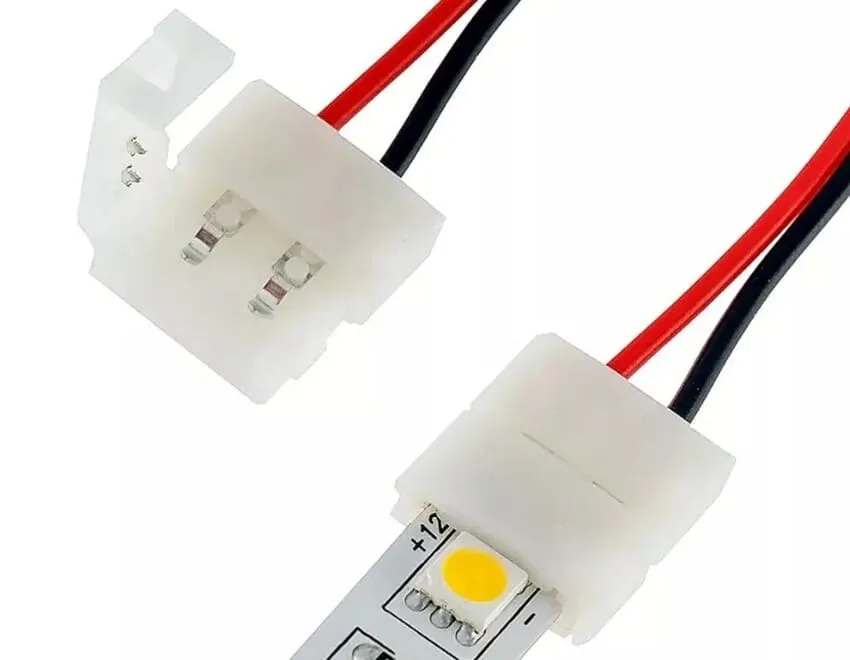

Коннектор для подключения провода к светодиодной лентеКоннектор для подключения провода к светодиодной ленте

В качестве «замыкателя» цепи можно воспользоваться или обычным выключателем света, или автомобильным тумблеров (искать его нужно в магазине автозапчастей). Выключатель света уже имеет свои винтовые клеммы, так что пайка не потребуется. С автомобильным тумблером всё маленько посложнее: для подключения к тумблеру можно использовать специальные авторазъёмы (в народе «мама» и «папа»), в которых провод просто зажимается плоскогубцами. В качестве финального штриха можно дополнительно защитить контакт термоусадочной трубкой. Купить разъёмы можно там же, где и сам тумблер.

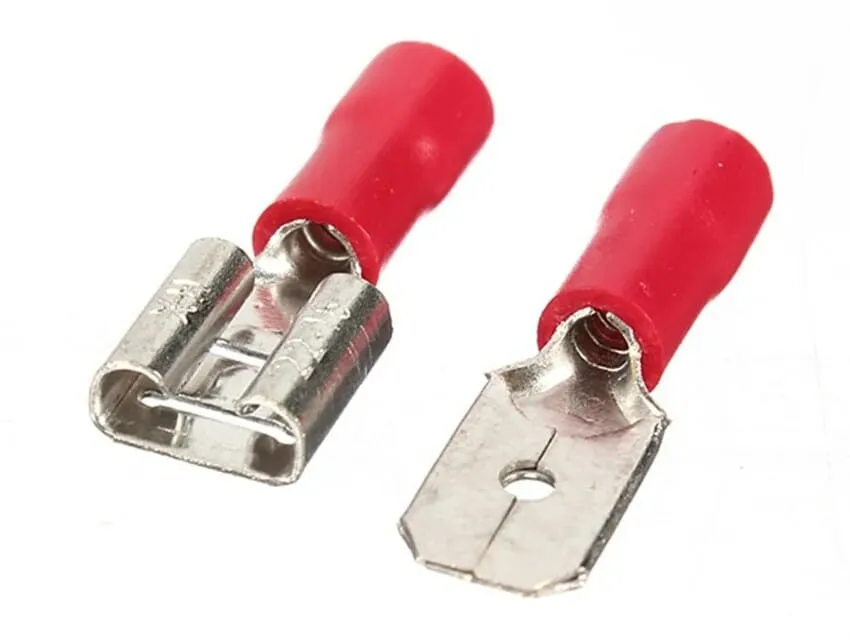

Авторазъёмы "мама" и "папа"Авторазъёмы «мама» и «папа»

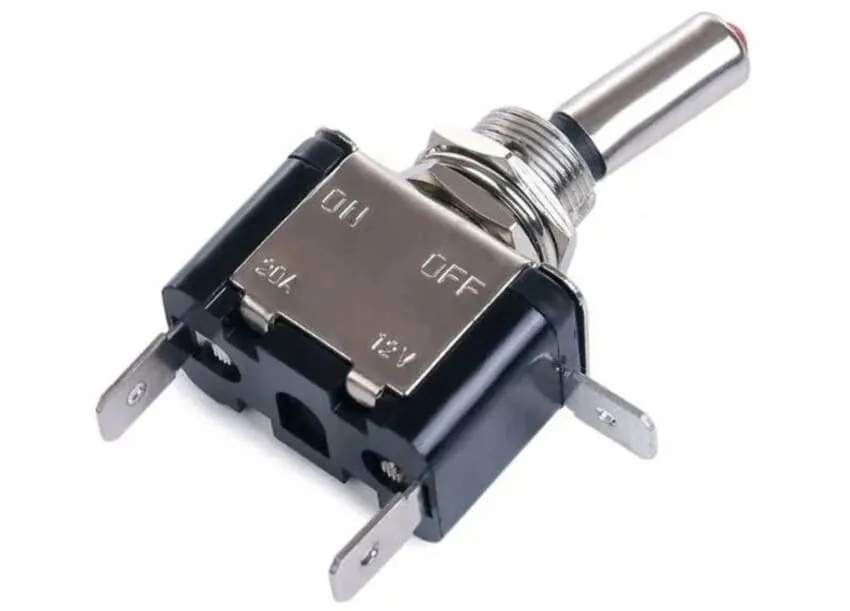

ТумблерТумблер

Светодиодная лента на аккумуляторах

Во-первых, вместо обычных пальчиковых или мизинчиковых батареек можно использовать аккумуляторы аналогичного формата. В этом случае их не надо будет постоянно покупать, а просто периодически подзаряжать. В этом случае подойдёт вариант подключения светодиодной ленты через бокс, чтобы упростить их замену.

Во-вторых, если система стационарна, то можно использовать свинцово-кислотные AGM аккумуляторы, которые используются в системах пожарной сигнализации, в источниках бесперебойного питания. Ёмкость таких источников значительно выше батареек, и напряжение на выходе у них 12 вольт. При этом конфигурация системы остается прежней, только вместо бокса с батарейками используется аккумулятор. При подключении обязательно нужно соблюдать полярность.

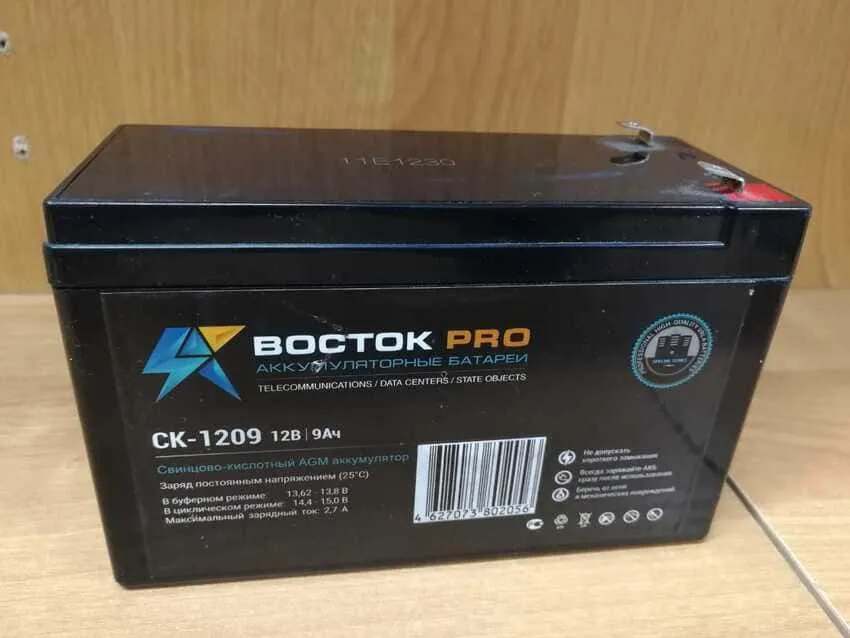

AGM аккумуляторAGM аккумулятор

Что нужно знать о пайке

Светодиодная лента – очень хрупкий источник света. Поэтому важно соблюдать несколько правил:

  • Контакт паяльника с лентой должен быть не более 2-х секунд;
  • Лучше не использовать паяльник мощностью более 40 ватт;
  • Использовать паяльник с тонким жалом, типа «пика»;
  • Не использовать активный кислотный флюс;
  • Сначала залудили и прогрели отдельно провода, потом коротким касанием припаяли их к ленте;
  • Не допускать излишков припоя, которые могут замкнуть контакты ленты между собой;
  • Если светодиодная лента покрыта силиконом, то в месте пайки его нужно удалить. Но, всё-таки, лучшим решением в данном случае будет использование специального протыкающего коннектора, так как это быстро, удобно, и обеспечивается дополнительная защита от влаги.

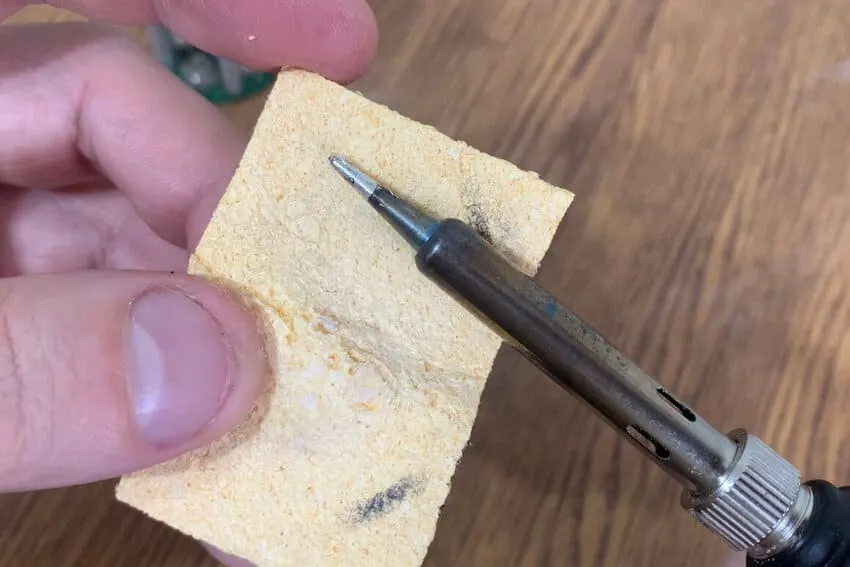

Паяльник с тонким жалом.Паяльник с тонким жалом.

Сколько времени будет светить

Всё зависит от типа светодиодного ленты, и её мощности, которую она потребляет на 1 погонный метр. Данные справочные, и если известна марка светодиода и их количество в 1 метре, то мощность можно рассчитать из таблицы ниже:

Тип светодиода Количество светодиодов на 1 метр Потребляемая мощность 1 м ленты (Вт)
SMD 3528 60 4,8
SMD 3528 120 9,6
SMD 3528 240 19,2
SMD 5050 30 7,2
SMD 5050 60 15
SMD 5050 120 25

Мощность 1 метра различных типов лент

Наиболее точно энергопотребление можно узнать, прочитав эту информацию на упаковке.

Произведём примерный расчёт, для источника света со светодиодами SMD 3528, с количеством элементов 60 шт/м. Мощность 1 метра 4,8 Вт. Чтобы высчитать ток, воспользуемся формулой:

P = U * J

Где,

  • P – мощность
  • U – напряжение
  • J – сила тока.

Силу тока будет равна 4,8/12 = 0,4 А, это равно 400 миллиамперов.

Справка

Приставка «милли» означает 1/1000. В метре – 1000 миллиметров, в одном ампере – 1000 миллиампер.

То есть 1 метр ленты будет потреблять 400 миллиампер в час. Допустим используется аккумулятор 18650, ёмкостью 2600 мА/ч. В этом случает 1 метр ленты проработает 2600/400 = 6,5 часов. В зависимости от каждого конкретного случая, от типа ленты, и от ёмкости используемых аккумуляторов нужно будет производить отдельный расчет.

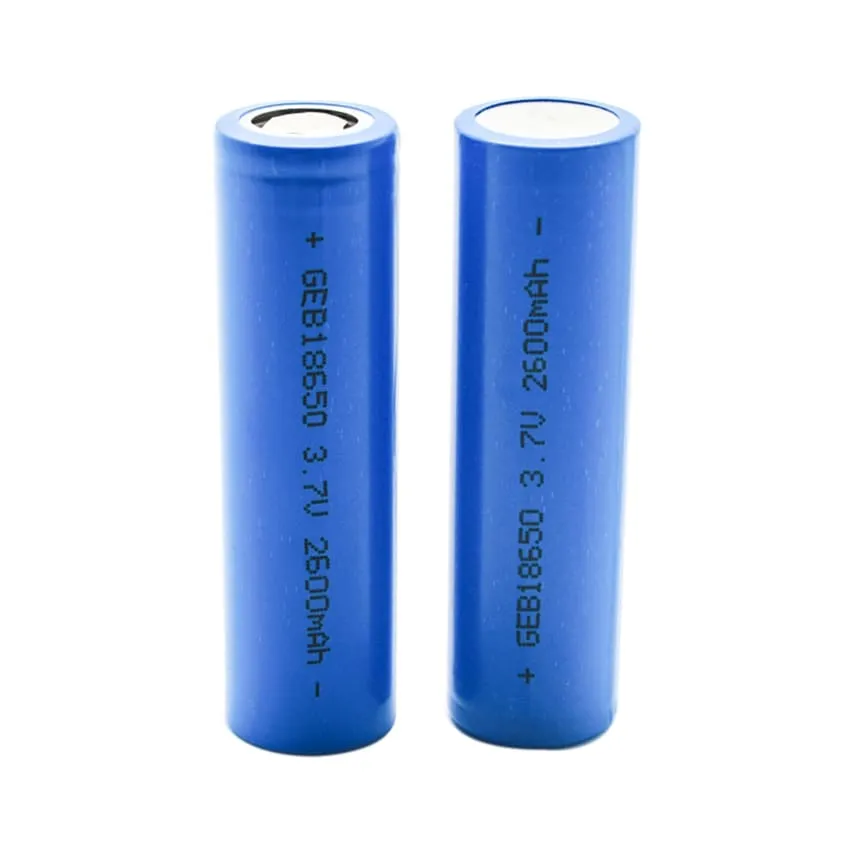

Аккумулятор 18650Аккумулятор 18650

Заключение

Самым простым способом сделать светодиодную подсветку на батарейках – это использовать боксы для батареек и коннекторы. Это поможет избежать лишней работы паяльником, а также позволит быстро собрать, разобрать, изменить систему.
