Обжатие RJ-45 без специального инструмента — инструкция и советы

Вам потребовалось собрать витую пару в RJ-45 (коннектор). Будет замечательно, если в вашем распоряжении есть специализированный инструмент — кримпер, и особенно, если вы умеете им пользоваться! В целом, это отлично!

В таком случае можете не читать эту статью. Хотя… А вдруг окажетесь в ситуации, когда кримпера нет под рукой? Эта информация не будет лишней и для профессионалов.

Согласитесь, покупать кримпер для разовой работы — как-то неразумно. Вещь недешёвая, а воспользуетесь им… пару раз. Взять напрокат тоже не получается — нет у кого. А вызывать специально-обученного человека, ради такой мелкой работы — «жаба душит».

Вот мы и собрали все причины, почему можно и нужно обжимать витую пару самостоятельно (даже если нет кримпера).

Простой способ обжима сетевого кабеля без специального инструмента.

Для этой работы вам понадобится:

• плоская отвёртка (ширина рабочей грани — 3мм)
• острый нож
• коннектор RJ-45

Аккуратно снимаете наружную изоляцию кабеля с помощью ножа.

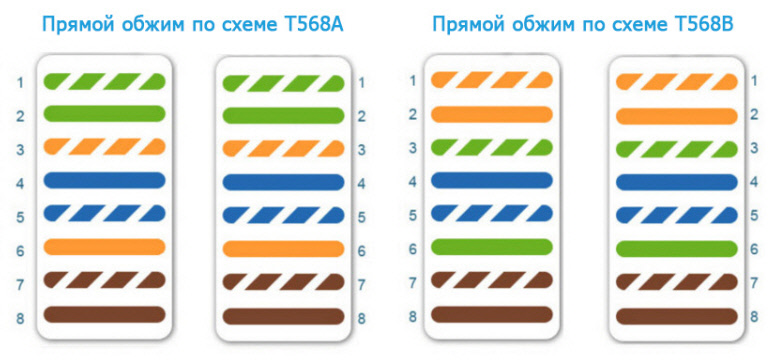

Теперь нужно разложить провода в нужной последовательности. Самый простой и наиболее распространённый способ коммутации — прямой порядок обжима. Он используется для подключения роутера, модема, телевизора, компьютера.

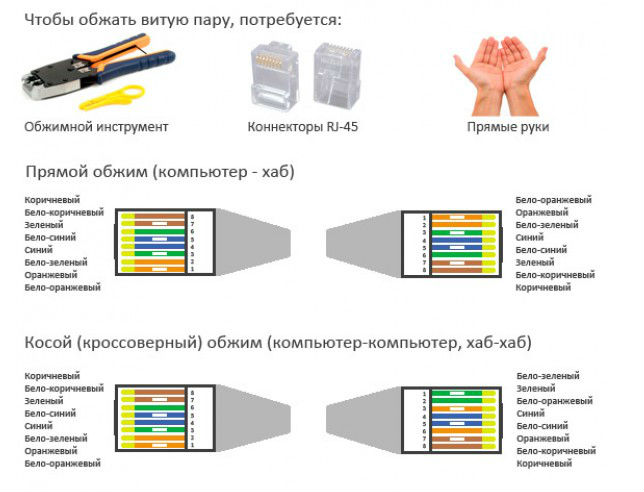

В соответствии с этим способом и будем раскладывать провода. На рисунке ниже, порядок укладки проводов обведён красным кругом.

Не забудьте откусить кусачками лишний провод.

Разверните коннектор RJ-45 так, чтобы металлические пластины контактов «смотрели» на вас, а защёлка находилась снизу.

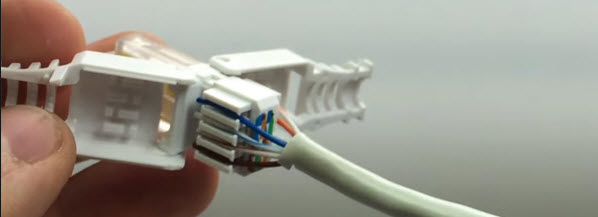

Аккуратно вставьте проводки — каждый в свой канал.

Убедитесь, что провода зашли до упора.

Последний раз проверьте правильность раскладки проводов по цветам.

Установите отвёртку на пластину контакта и слегка ударьте по ручке чем-то не очень тяжёлым. Например я, использовал плоскогубцы в качестве ударного инструмента.

Подвергните этой процедуре каждый контакт. Бейте по отвёртке нежно и аккуратно — чтобы разъём не поломать.

Все контакты должны опуститься в свои пазы, на 1мм ниже разделительной пластмассовой перемычки.

Когда работа над контактами окончена — слегка нажмите/ударьте на этот замок (чтобы жёстко зафиксировать оболочку кабеля)

Работа окончена, кабель опробован. Связь есть. Скорость — в соответствии с моим тарифом (50Мбит/с)

Как легко обжать витую пару?

Обжим витой пары требует специальных инструментов и навыков. Следующие шаги могут помочь вам выполнить обжим витой пары:

1. Подготовьте инструменты: Вам понадобятся обжимные плоскопайки, муфты, насадки и ключи.

2. Определите нужный размер обжима: Используйте муфты и насадки с нужным размером, чтобы получить нужный размер обжима.

3. Установите муфту на витую пару: Убедитесь, что муфта находится в точном положении на витой паре.

4. Обжимайте: Используйте обжимные плоскопайки, чтобы сжать витую пару. Применяйте равномерное давление, чтобы избежать повреждения витой пары.

Обжим витой пары является сложным процессом и требует осторожности и квалификации. Если вы не уверены в своих нав

и, рекомендуется посоветоваться с профессионалом.
