Сделал запись в личном блоге, думаю и здесь не помешает.
Возникла у меня проблема с таким вот, вроде бы, не сложным делом.
На первый взгляд, что может быть проще? Особенно если поисковик не наказал вас своим баном. Столь много информативных статей по этой теме доступно. Одну из таких статей я использовал при прокладке проводов. Речь идет о следующей: Подключение проходного двухклавишного выключателя. Впрочем, вариации тоже сойдут.

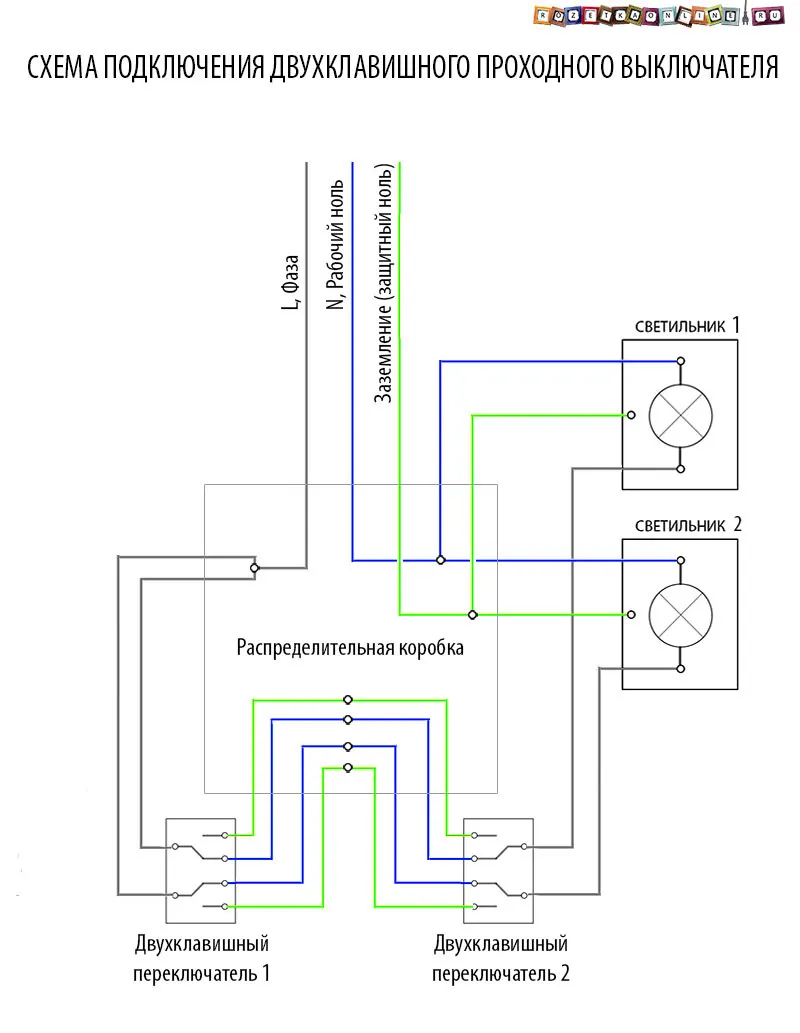

Вот под такую схему я проложил проводку
У меня это выглядит в виде 3-х двужильных проводов подходящих к каждому выключателю, которые я назвал (подписал) «перемычка 1», «перемычка 2» и «свет коридор 1 (и 2 во втором выключателе)».
Ремонт у меня делается долго, так что спустя пару лет я купил два выключателя El-bi, фиг его знает, что это, но внутри стоит клеймо ABB ))))
На выключателях вменяемой маркировки клемм не было. Поэтому просто подключил все, как на схеме выше.
Результат — выбило автомат и залип один из выключателей. Т.е. совсем не то, чего хотелось бы…
Ну хоть убедился в том, что автоматы работают.
В общем, на тот момент я забросил это дело, до покупки нового выключателя. Купил. И, о чудо! На выключателе (новом) есть вот такая наклеечка на уголочке корпуса:
Ну надо же! Схемку приложили! Но что я вижу? Вижу, что схема подключения этих выключателей явно не соответствует с той, по которой я все подключал.
Начинаю гуглить дальше. Нахожу такую статью: Cхема подключения двухклавишного проходного выключателя

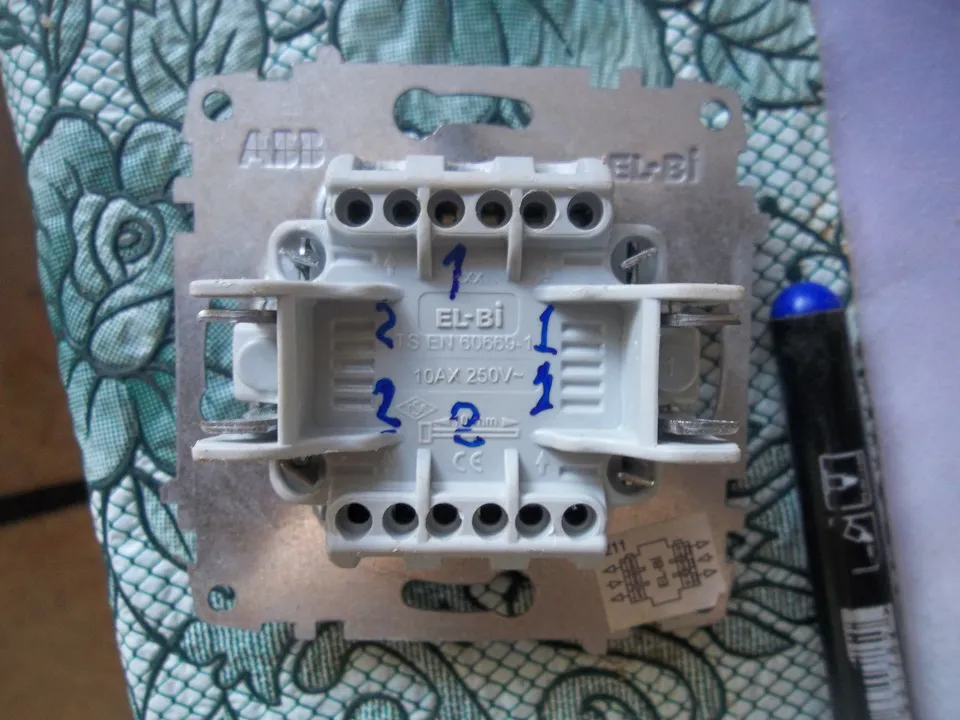

Да, выключатели почти такие же, как и у меня. Маркирую свои для наглядности:
Полный размер
Ну типа так, как должно было бы быть промаркировано с самого начала производителем…

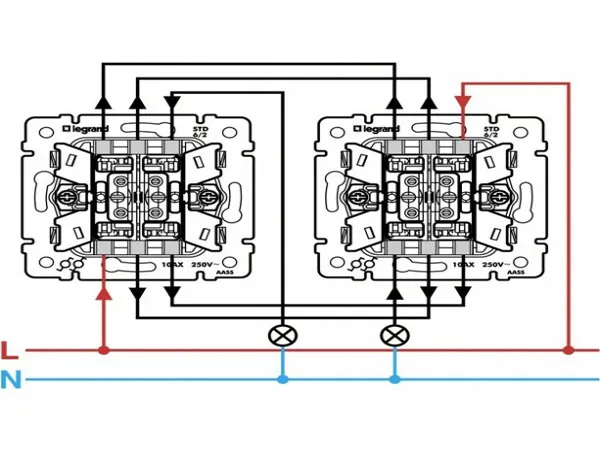

Ну и вроде бы как надо подключать по этой схеме:
Классическая схемка…
Но беда в том, что по этой схеме мне надо подвести к одному выключателю фазу на 1 и 2 контакты (средние), а со второго забрать ее соответственно с 1 и 2 контакта и пустить на лампочки.
А я имею около каждого выключателя фазу и «забор» на одну из лампочек. Переделывать проводку мне проблематично.

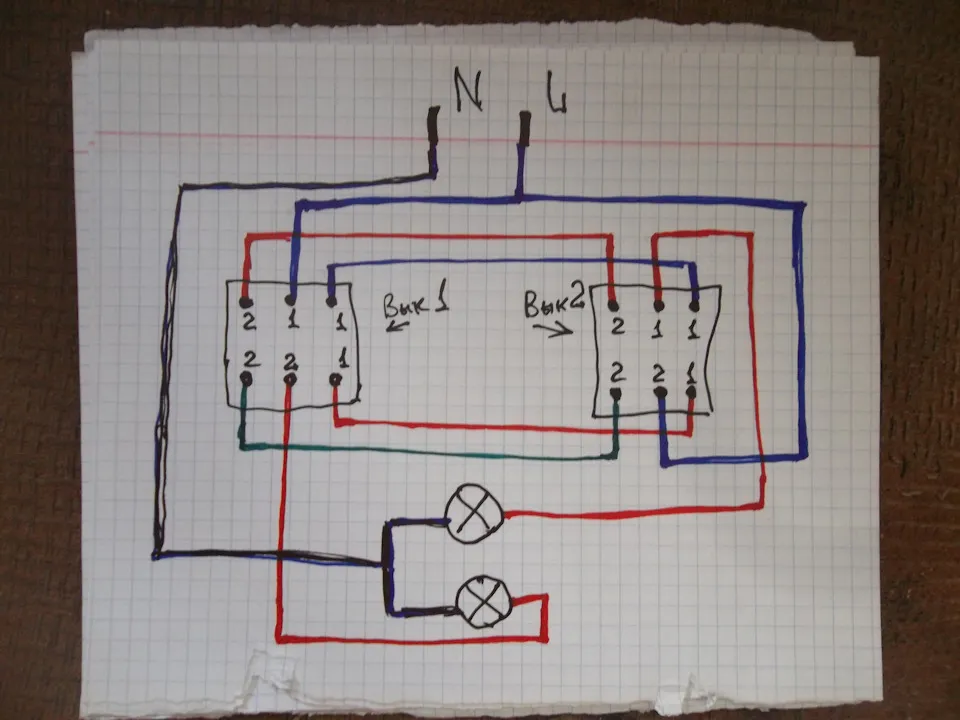

В общем, после долгих мозгований, родилась у меня вот такая схема подключения:
Полный размер
Конечная схема. Так у меня все работает! )))
Т.е. суть в том, что в одном выключателе я подаю фазу на контакт 1 (речь о средних контактах), а забираю ее с того же 1-го контакта на во втором выключателе. А на вторую лампочку фазу подаю на контакт 2 второго выключателя и забираю ее со 2-го же контакта в первом выключателе.
Надеюсь, что тому, кто столкнется с похожей проблемой будет понятно.
P.S. Запись сделал больше для себя, что бы не забыть.ю что да как. Но буду рад, если она кому-нибудь поможет решить проблему.
