Тройной проходной выключатель — разновидности, инструкция по установке и принцип действия

На чтение 4 мин Просмотров 5.9к. 07.05.2019 04.05.2019

Тройной проходной выключатель представляет собой электрическое устройство, предназначенное для управления одним источником освещения из разных мест. Визуально он имеет много общих черт с обычными выключателями, а его принцип работы аналогичен – он открывает и закрывает цепь освещения.

1. Зачем нужен трехклавишный перекрестный выключатель
2. Конструкция и принцип работы
3. Регулирование освещения из двух мест
4. Регулирование освещения из трех мест
5. Пример использования

Зачем нужен трехклавишный перекрестный выключатель

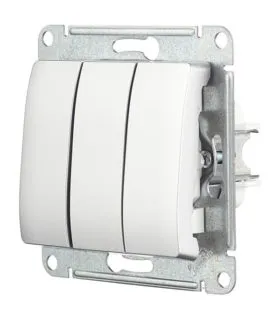

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
2. Провод от одного перекрестного прибора к коробке расключения.
3. Провод от второго перекрестного прибора к расключающей коробке.

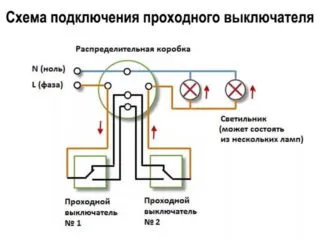

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

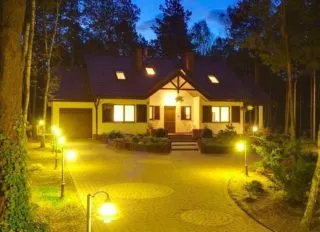

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания — не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
