3 Варианта создания проходного выключателя света: мастерство электрика
Может быть, данная тема будет для вас интересной, так как мы детально рассмотрим процесс создания проходного выключателя своими руками. Главная цель этого проекта заключается в том, чтобы самостоятельно собрать всю необходимую схему, не оказывая излишнего влияния на семейный бюджет. Если вас интересует вопрос о том, как создать проходной выключатель из двухклавишного, вы найдете ответы и рекомендации в этой теме.
- Переделка двухклавишного выключателя
- Использование кнопочных переключателей
- Берем за основу промежуточное реле
Переделка двухклавишного выключателя

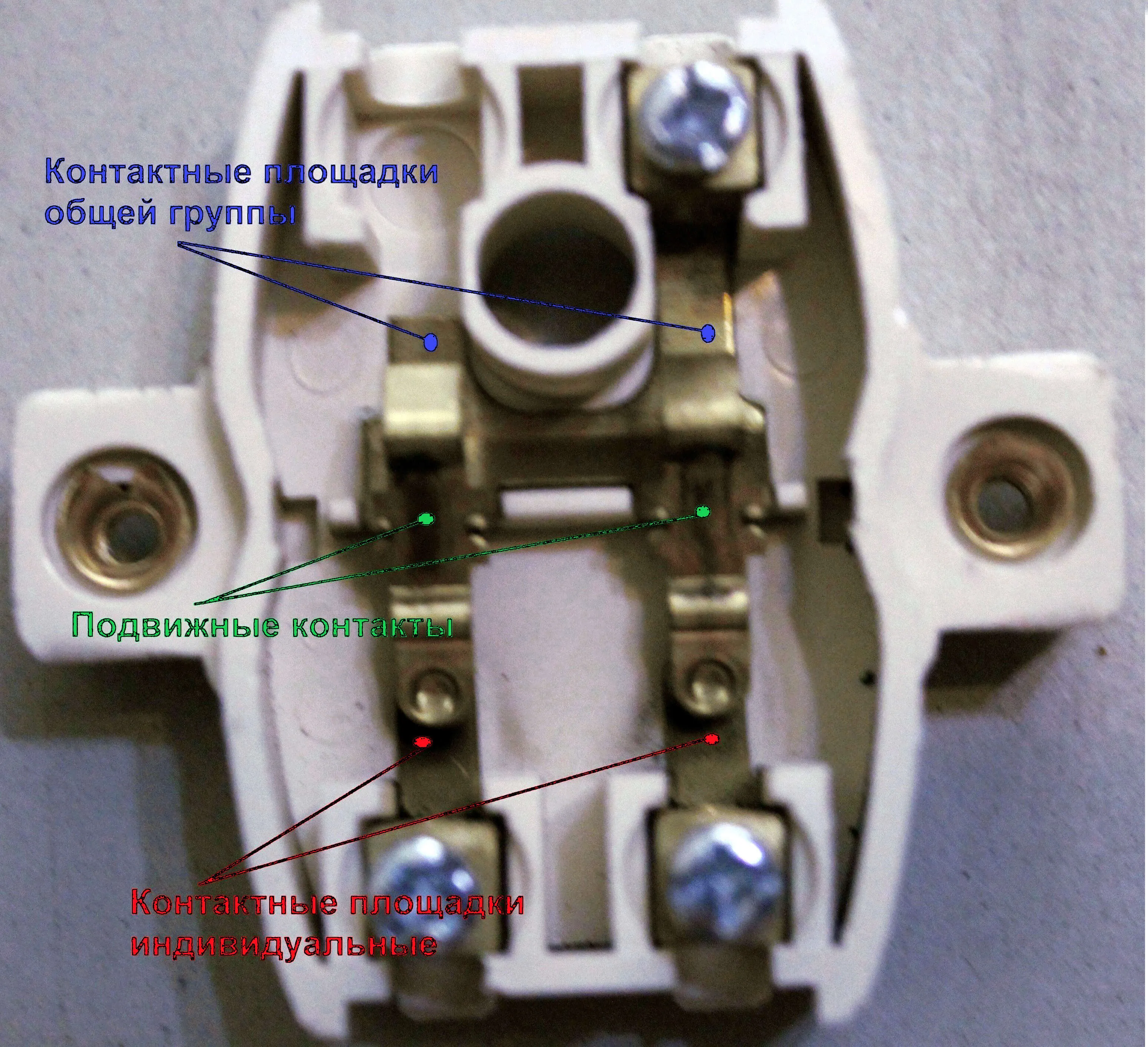

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

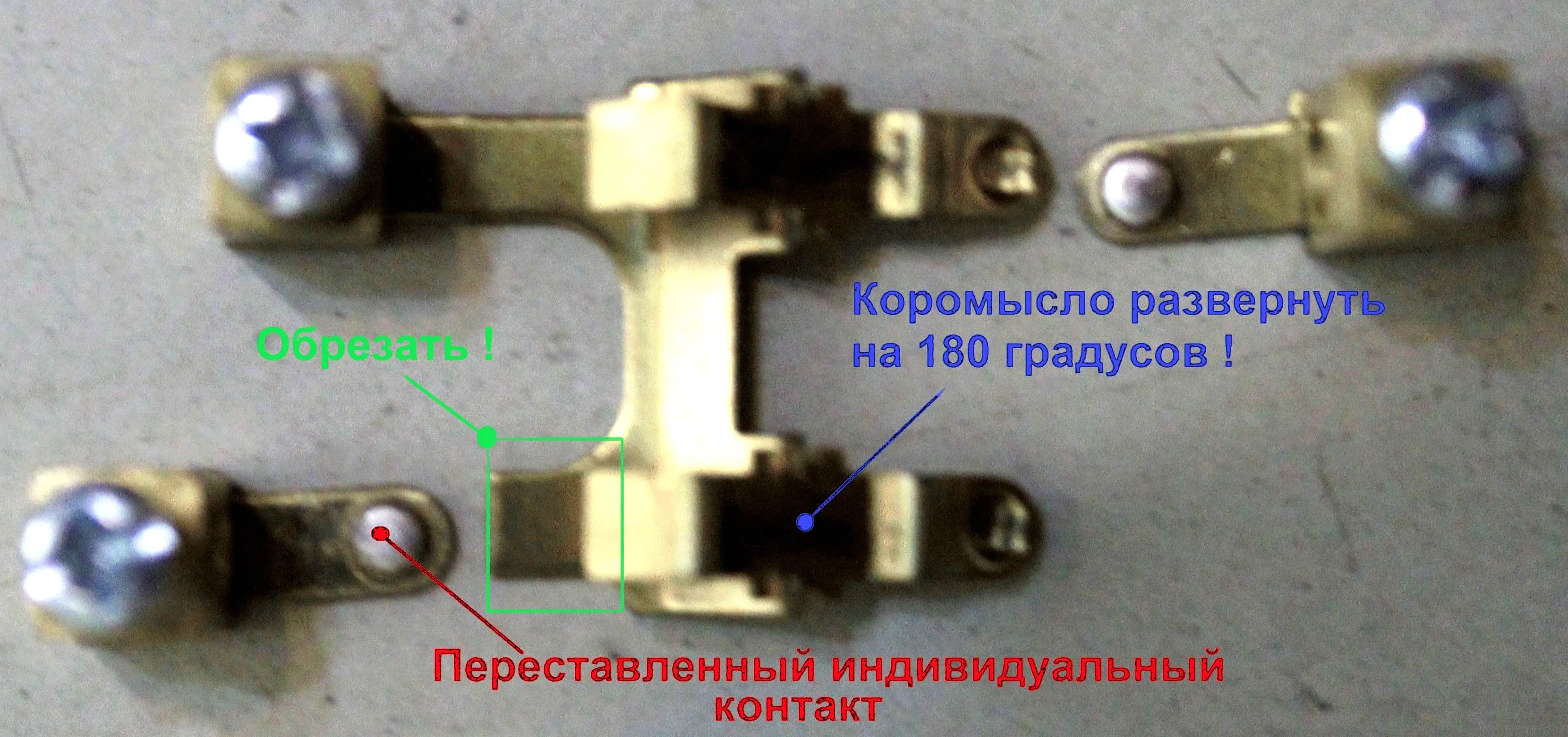

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:
Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.
На видео ниже наглядно показан один из вариантов переделки:
Использование кнопочных переключателей
Вторая идея — использовать вместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на большую нагрузку, что стоит учитывать при проектировании схемы. Необходимо приобрести переключатели на два положения ON-ON, которые работают следующим образом:
- одна группа включена, другая нет;
- вторая группа включена, первая обесточена.

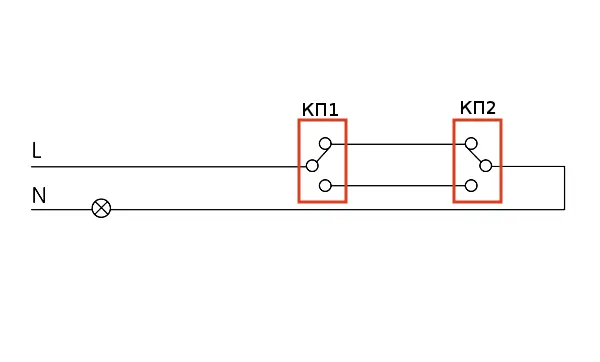

С помощью этой пары кнопок можно организовать схему проходного управления светом. Но дело в том, что эта конструкция не обладает некоторыми свойствами стандартной схемы. Вы сможете отключить освещение с одного конца, но и включить его обратно возможно только с той же кнопки. Однако это отличный вариант для коридора. Вы можете включить свет переключателем КП1, пройти по коридору, выключить его с помощью КП2, и наоборот. Но когда КП2 переведен в положение, при котором света нет, включить его с помощью КП1 не получится.
Нужно также помнить про то, что такие кнопки обычно не предназначены для больших токов, поэтому внимательно изучайте их характеристики перед покупкой.
Также вместо кнопочных переключателей возможно применение тумблеров, тогда схема подключения не отличается от приведенной выше.
Берем за основу промежуточное реле
Последний предложенный нами вариант — использование обычных одноклавишных выключателей совместно с промежуточными реле. Однако тут могут быть некоторые нюансы. Дело в том, что данный способ сборки проходного выключателя подразумевает постоянную работу одного из реле, а это дополнительный расход электроэнергии и слабое место системы. К тому же реле имеет ограниченный ресурс, и размещать их необходимо в легкодоступных и пожаробезопасных местах, чтобы его можно было легко заменить на новое в случае выхода из строя.

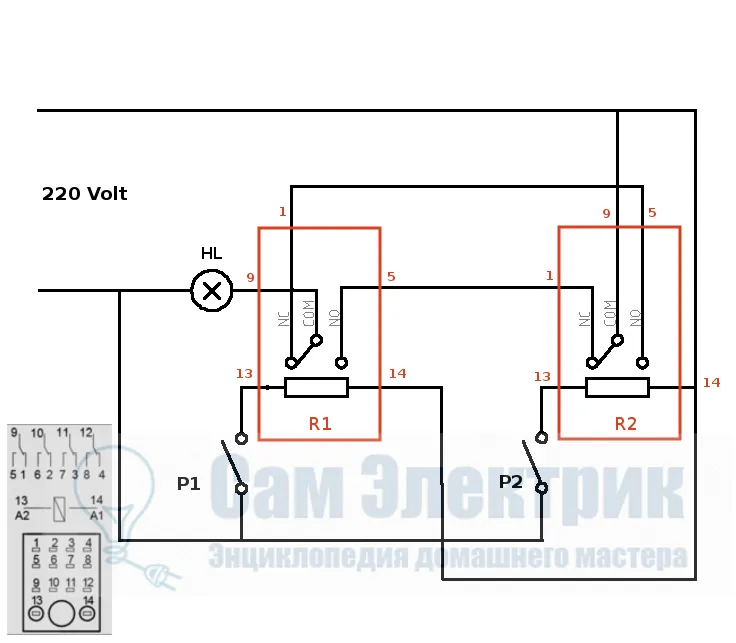

В качестве ключа используются контакты проходных реле NC 1-9, NO 5-9. Для включения и выключения катушки реле к контактам A1-13, A2-14 подключены обычные одноклавишный выключатели Р1-Р2, на них идет мизерная нагрузка – катушки реле.
Надеемся данная статья вдохновила вас на построение собственной системы управления светом и вам стало понятно, как сделать проходной выключатель света из обычного, и с какими нюансами вы можете столкнуться в процессе работы.
Рекомендуем также прочитать:
- Сборка регулятора освещения своими руками
- Как сделать терморегулятор
- Системы дистанционного управления освещением
Чем отличается проходной выключатель от переключателя?
Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.
Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.
Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.
В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
