Соединение трех точек с помощью проходного выключателя.
В данной статье мы познакомимся с понятием проходного выключателя и его принципом работы. Также будут рассмотрены внешний вид и функционирование схемы проходного выключателя. Обратите внимание на серую коробочку, представляющую схему одноклавишного выключателя. Если вы интересуетесь проходным выключателем с тремя точками, вам пригодится данная информация.
Первое замечание, в том, что правильнее говорить проходной переключатель, так как суть механизма — это его переключение между контактами.
Если сравнить схемы обычных выключателей с переключателем, то будет разница.

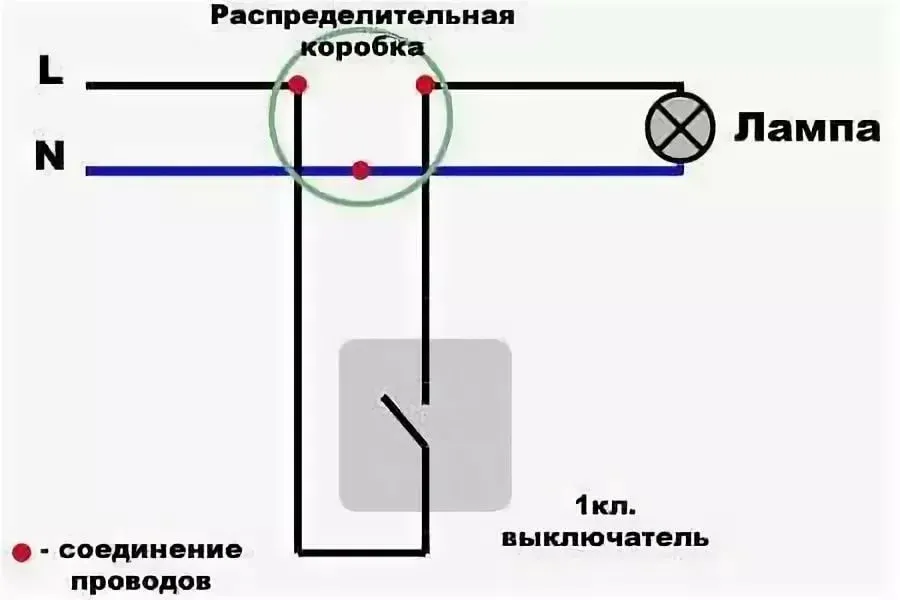

Выключатель,, схема.Обратите внимание, на серую коробочку — это схема одноклавишного выключателя. Как видим в сам выключатель входит только две жилы.
Рассмотреть двухклавишный выключатель,
В данном случае в выключателе расположены две клавиши, которые параллельно друг другу включают разную нагрузку(лампы). В такой выключатель входит 3 жилы, одна питающие и две управляемы на нагрузку.
А теперь переходим к переключателю:
Как видим у каждого из них по три контакта. Работают они всегда в паре. Идея и принцип работы следующие: на первый переключатель мы приводим питание, а затем по одной из жил пускаем фазу на следующий переключатель через один из контактов. Если контакты на одной жиле, нагрузка включена, если на разных, то выключена. Таким образом меняя положение любого из переключателей мы либо замыкаем цепь, либо размыкаем. Если переключатель один, то он работает как обычный выключатель.
А теперь к самому интересному, если необходимо управлять светом с 3 и более мест, тогда просто переключателей недостаточно. Поэтому в таком случае используют перекрестный переключатель.
Если проходной переключатель соединяет входной контакт с одним из выходов, тем самым совпадая с противоположным переключателем, то идея перекрестного переключателя состоит в том, что он просто меняет местами перекрестно две жилы и получается что один из переключателей как бы переключается на другую линию. Детально это можно посмотреть на видео, где показана работа и сборка схемы.
Если точек больше чем 3 и они расположены в удаленных друг от друга точках, то получается, что выгоднее использовать импульсное реле. Об этом расскажу в следующих публикациях.
