Подключение трехфазной розетки с 4 контактами — схема подключения

Виды и конструкции трехфазных розеток

Вот основные виды таких коммутационных аппаратов:

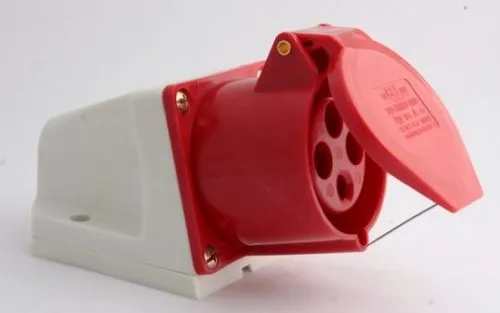

Трехфазная наружная розетка с плоскими контактами, размещенными в круге, имеет номинальный ток 25,0 А и защиту на уровне IP20. Трехфазная наружная розетка с круглыми контактами, также размещенными в круге. Если вас интересует «подключение трехфазной розетки», следует учесть указанные параметры.

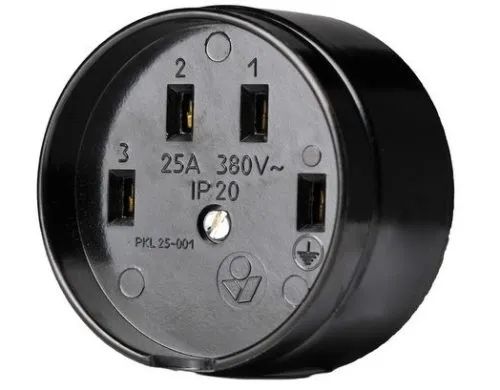

• Трехфазная розетка наружной установки, с круглыми контактами, расположенными по кругу. Степень защиты IP44, выпускается на номинальный ток 16,0/32,0/63,0 А.

• Розетка утопленного исполнения с 3-я фазными и одним заземляющим контактами. Номинальный ток – 20,0 А.

Розетки Legrand выпускаются различных расцветок: белые, слоновая кость и т.д., для бытового использования

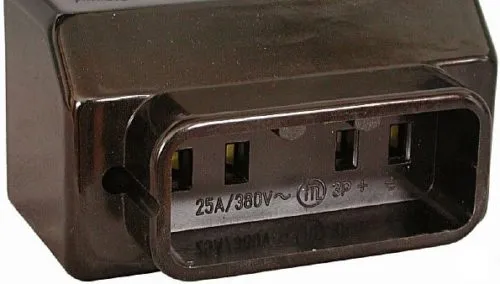

• Силовая трехфазная розетка прямоугольной формы. Контакты расположены в ряд. Номинальный ток – 25,0 А, степень защиты — IP20.

Способы проверки монтажа кабеля к трехфазной вилке

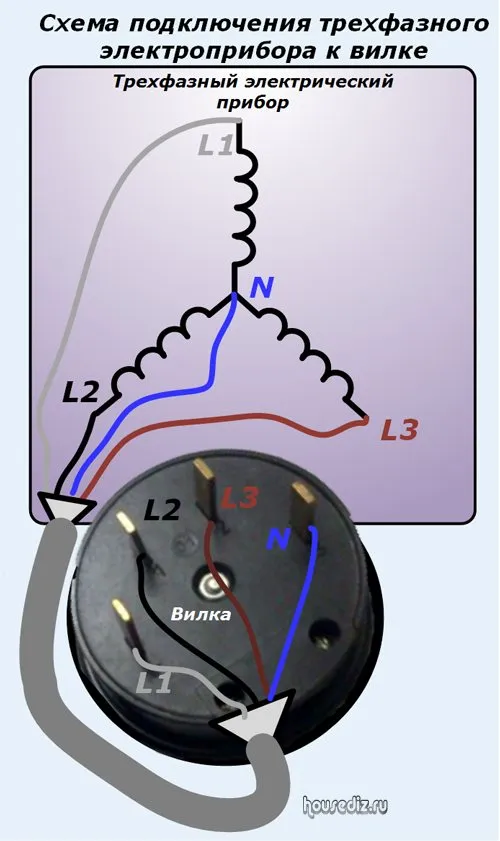

Методика подключения электрического кабеля к потребителю и вилке должна соответствовать схеме замера напряжений на контактах у розетки.

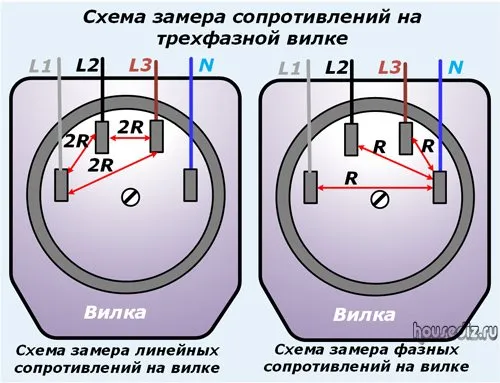

Для этого омметром следует измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз равнозначны относительно нейтрали, то обозначим их буквой R. Эту величину мы должны увидеть при замере между фазными контактами и рабочим нулем.

Защитный ноль должен четко обнаруживаться только на контакте корпуса.

Сопротивление любого сочетания фазных контактов при исправной схеме будет 2R — удвоенное фазное сопротивление.

Контакты вилки и розетки созданы для пропускания электрического тока нагрузок. На большие величины они не рассчитаны.

Если отключать работающий электроприбор простым их разъединением под нагрузкой, то возникает искра, перерастающая в электрическую дугу, разрушающую металл и всю конструкцию.

Для коммутаций токов нагрузки предназначены специальные контакты пускателей, а аварийные токи допускается разрывать исключительно силовыми автоматами.

Технологию крепления корпуса и подключения проводов дополняет видеоролик владельца Igor Timoshin «Монтаж трехфазной розетки».

Различные варианты соединения жил кабеля питания к электрической плиты рассматриваются в видеоролике dimapositive pylia.

Ждем ваших вопросов по подключению розеток и оценок в разделе . Напоминаем, что сейчас вам проще всего поделиться статьей с друзьями через кнопки соц сетей.

Источник

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

• РЕ (заземляющий провод) – желто-зеленого цвета;
• N (нулевой рабочий провод) – голубого цвета;
• L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Подключение розетки 380, общее руководство

• Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
• на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
• подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
• на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

Защита подключаемых устройств

Для защиты трехфазных розеток, а также оборудования подключаемого с их использованием, применяются предохранители, оснащенные плавкими вставками, а также автоматические выключатели, отключающие питающую линию, при не нормальных режимах работы (перегрузка, режим короткого замыкания). Вариант подключения и защиты, с использованием автоматического выключателя, приведен на ниже следующем рисунке:

Схема подключения трехфазного потребителя посредством розетки и автоматического выключателя

Аппарат защиты, по способности отключать защищаемый участок сети, должен соответствовать значению тока короткого замыкания (максимальное значение) в начале этой цепи. Ток плавкой вставки предохранителя и уставка автоматического выключателя, выбирается по минимальному значению тока КЗ или по току защищаемого оборудования.

Кратность величины тока короткого замыкания, по отношению к номинальному, для различных аппаратов защиты должна соответствовать следующим значениям:

Вид аппарата	Кратность, %
Предохранители
Автоматические выключатели оснащенные максимальным расцепителем мгновенного действия (отсечкой)
Автоматические выключатели с не регулируемой обратно зависящей от тока характеристикой
То же, но с регулируемой характеристикой и отсечкой

Требования к установке и подключению штепсельных розеток

При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:

• В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
• В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
• В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола.

Электромонтажные работы, в том числе и по монтажу штепсельных соединений, выполняются при снятом напряжении, соблюдении требований техники безопасности и с использованием исправного инструмента. Работы выполняются в следующей последовательности:

• Отключается участок групповой сети, на котором следует установить требуемую розетку;
• На аппарат защиты, который выведен из работы, вывешивается предписывающий плакат «Не включать, работают люди»;
• От распределительной коробки или иного элемента сети, от которого следует подключить монтируемое устройство, прокладывается кабель;
• Сечение кабеля и его марка, выбираются в соответствии с требованиями ПУЭ и условиями его прокладки;
• Концы кабеля разделываются и зачищаются. Длина зачищаемых концов зависит от вида выполняемого соединения (пайка, клеммная колодка и т.д.);
• Выполняется соединение питающего и монтируемого участков с последующей изоляцией этого элемента цепи;
• Проложенный кабель, со второго конца, также разделывается и зачищается;
• Устанавливаемая розетка разбирается, удаляется наружная крышка;
• В зависимости от конструкции установочного изделия, выполняется открытая или скрытая установка, для чего используются саморезы или болты, с помощью которых розетка крепится на выбранном месте;
• Разделанный со второй стороны кабель подключается к винтовым соединениям контактов розетки, обеспечивающим их надежное соединение;
• Расключение выполняется в соответствии с цветами жил кабели и требуемыми контактами: голубая жила – к контакту заземления, жилы прочих цветов – к фазным контактам;
• Устанавливается крышка розетки;
• Снимается запрещающий плакат и подается напряжение на данный участок сети;
• Проверяется работоспособность устройства.

Ошибки при подключении интернет розетки

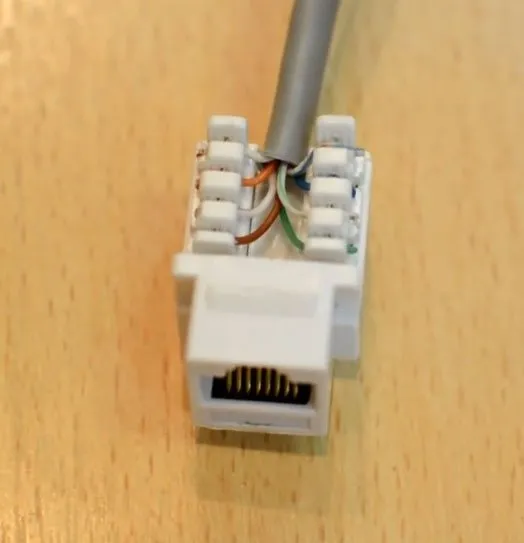

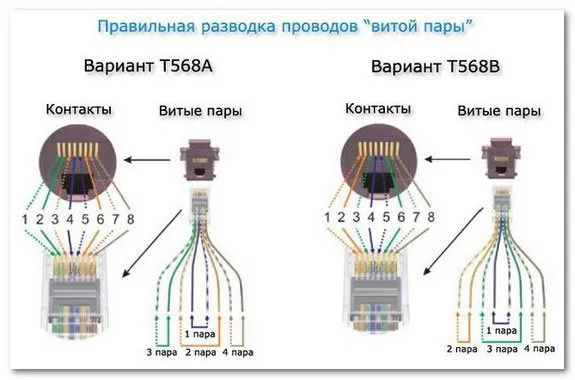

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

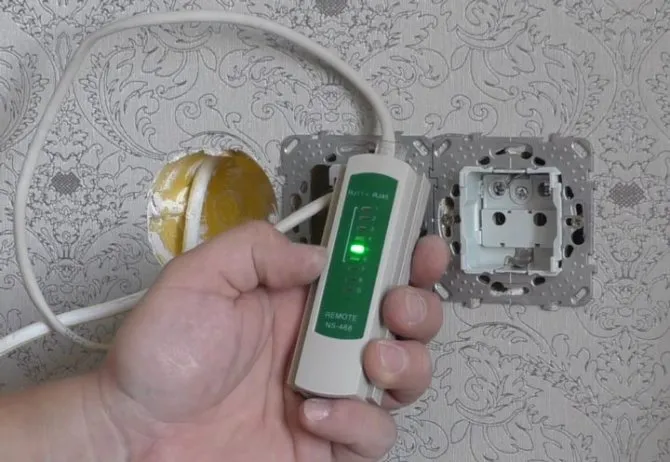

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

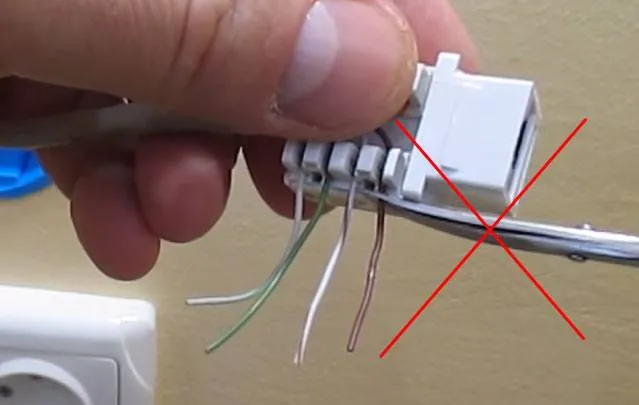

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — https://cable.ru, Кабель.РФ

Распространенные ошибки при выполнении монтажных работ

Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:

• Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
• Не правильно подобрана марки и сечение питающего кабеля;
• Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
• При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
• Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.

Требования к эксплуатация штепсельных соединений

Требования по эксплуатации электротехнических устройств и электрических сетей отражены в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП). Для технических устройств, элементов сетей и аппаратов защиты, должны быть обеспечены соответствующие их техническим характеристикам условия эксплуатации (температурный режим, влажность и т.д.).

При установке дополнительных элементов электрической сети, они должны быть отражены в соответствующих схемах, а мощность подключенных устройств, добавлена к установленной мощности щита, сборки или иного элемента электрической сети, к которому выполнено подключение новой нагрузки.

Совет #2. При выполнении подключения, концы кабельных линий должны быть промаркированы.

При выполнении монтажных работ по установке штепсельных соединений, выполняемых в промышленных установках, должны быть выполнены следующие проверки и испытания:

Вид операции	Что проверяется	Указания по выполнению	Примечания
Проверка кабельной линии	Целостность жил и соответствие требуемой фазировке	Выполняется после завершения монтажных работ	Используются специальный приборы «фазометры» или метод пробного пуска
Проверка срабатывания аппаратов защиты	Определяется величина тока однофазного короткого замыкания	Выполняется на самой удаленной точке (потребителе), расположенной в отдельно расположенном помещении	Выполняется при помощи специальных устройств, измеряющих «петлю фаза-нуль», в линии питания штепсельные розетки

Советы опытных электромонтажников

Для того, чтобы правильно выполнить монтаж трехфазной 4-х контактной розетки, необходимо следовать требованиям отраженных в ПУЭ и ПТЭЭП, а также помнить о советах, которые могут дать, опытные специалисты в этой области знаний и умений. Вот некоторые из них:

1. Не начинайте работы по монтажу даже простых устройств, не изучив схему электроснабжения объекта.
2. При выполнении монтажа, пользуйтесь исправным и поверенным инструментом.
3. Перед началом работы обесточьте электроустановку и вывесите предупреждающий или запрещающий плакат.
4. При невозможности отключения действующей электрической установки, работы выполняйте в специальных средствах защиты, а лучше – вызовите специалистов, которые смогут безопасно выполнить требуемые операции.
5. Используйте качественные материалы и изделия, приобретая их у проверенных поставщиков и организаций.

1. Подключение выключателя с подсветкой (схемы)
2. Как подключить трехклавишный выключатель с розеткой и без нее
3. Как правильно подключить проходной выключатель двухклавишный (схема)
4. Подключение ТВ кабеля к розетке
5. Как подключить проходной диммер с проходным выключателем (схема)

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Двухполюсный автомат

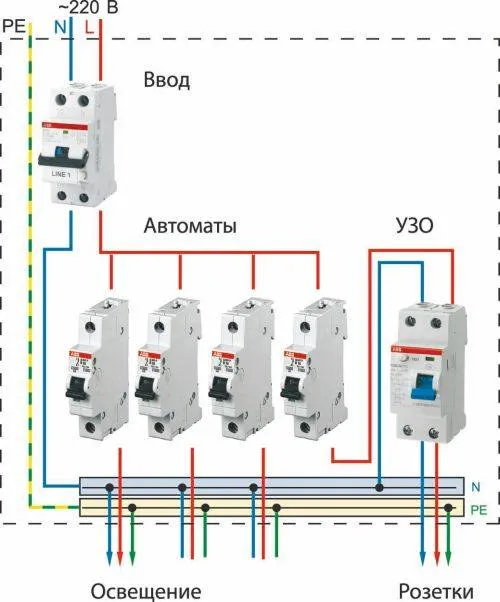

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Схема подключения розетки 3Р+РЕ

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

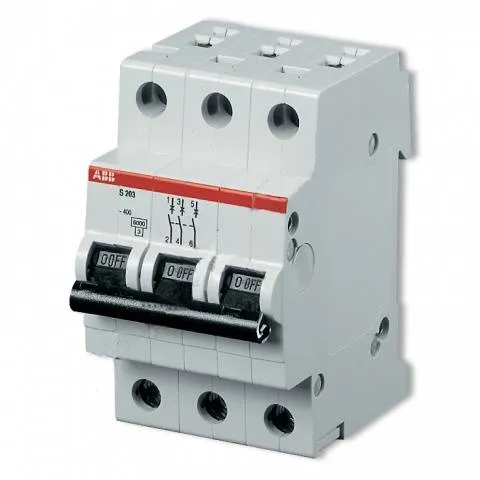

Трехполюсный автомат

Как правильно подключить трехфазный счётчик?

Подключение трехфазного счетчика электроэнергии производится в соответствии с техническими условиями организации-поставщика электроэнергии, а также с учетом особенностей электрической сети объекта. Однако, в целом, подключение трехфазного счетчика состоит из следующих шагов:

1. Определение фазности сети. Проверьте, какие провода входят в щит электрощита, наличие заземления и нулевого провода. Если вы не уверены в том, как правильно определить фазность сети, лучше обратиться к специалистам.

2. Монтаж счетчика. Счетчик может быть установлен в специально предназначенном щите или на стене. Перед установкой следует проверить наличие необходимого заземления.

3. Подключение проводов. После установки счетчика следует подключить провода, которые приходят от розетки и идут в распределительный щиток, к соответствующим клеммам на счетчике.

4. Проверка работы. После подключения счетчика следует проверить его работу. Для этого необходимо включить нагрузку в электрическую сеть и убедиться, что счетчик начал регистрировать потребление электроэнергии.

Если вы не имеете достаточного опыта и знаний в области электротехники, рекомендуется обратиться к квалифицированному электрику для выполнения данной работы.

Видео. Какое соединение выбрать? Трехфазные розетки / вилки -Тема на обсуждение
