Реверсивная схема подключения электродвигателя — фазировка
На чтение 2 мин. Просмотров 5.1k. 10 марта 19 ноября
Данная схема достаточно часто используется для подключения трехфазного электродвигателя в ситуациях, где требуется быстрое изменение направления вращения вала двигателя, например, для управления гаражными воротами, насосами, различными погрузчиками, кран-балками и другими устройствами.
Реверсирование двигателя реализуется изменением фазировки его питающего напряжения. Например, если порядок подключения фаз к клеммам трехфазного электродвигателя условно взять как L1, L2 ,L3, то направление вращения вала будет определенным, противоположным, чем при подключении, скажем, с фазировкой L3, L2, L1.
Особенностью реверсивной схемы подключения является использование в ней двух магнитных пускателей. Причем, их главные силовые контакты соединены между собой таким образом, что при срабатывании катушки одного из пускателей, фазировка питающего напряжения двигателя будет отличаться от фазировки при срабатывании катушки другого.

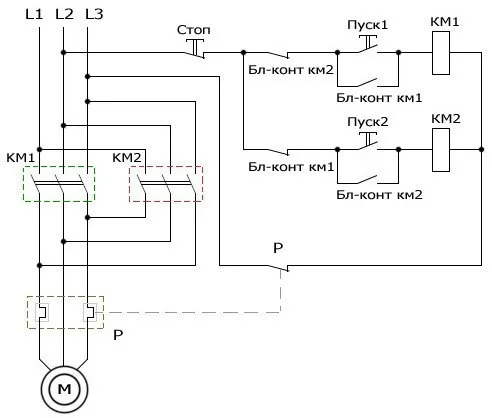

В схеме используется два магнитных пускателя. При срабатывании первого пускателя KM1, его силовые контакты притягиваются (обведены зеленым пунктиром) и на обмотки электродвигателя поступает напряжение с фазировкой L1, L2, L3. При срабатывании второго пускателя – КМ2, напряжение на двигатель пойдет через его силовые контакты КМ2 (обведены красным пунктиром) уже будет иметь фазировку L3, L2, L1.
Как видите, здесь магнитные пускатели подключены по стандартной схеме. Разве, что, в цепь каждой катушки последовательно включен нормально закрытый блок-контакт другого пускателя. Эта мера предотвратит замыкание в случае ошибочного одновременного нажатия обеих кнопок «Пуск».
- Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.
- схема подключения двигателя по реверсивной схеме
- Схема реверсивного запуска электродвигателя

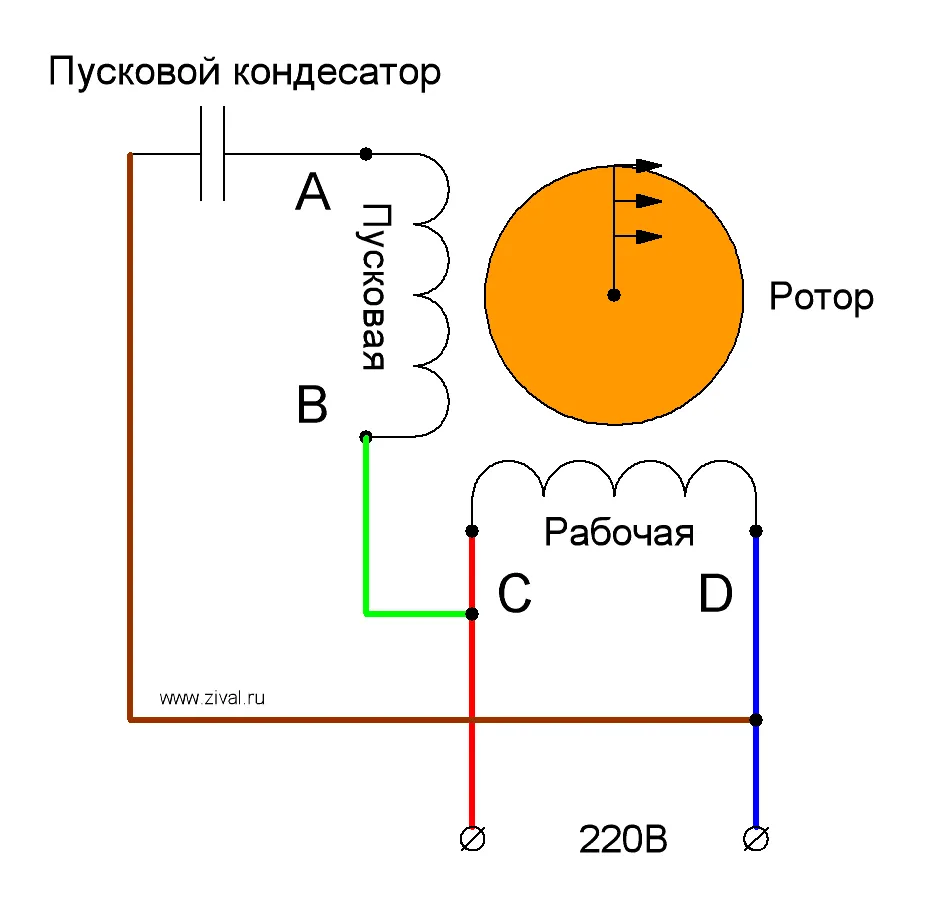

Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.
Схема реверсивного запуска электродвигателя
