Магнитный пускатель на схеме — назначение, виды, устройство и принцип действия

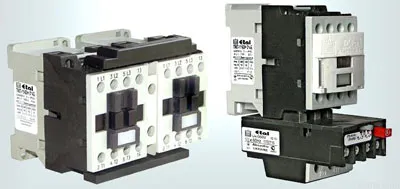

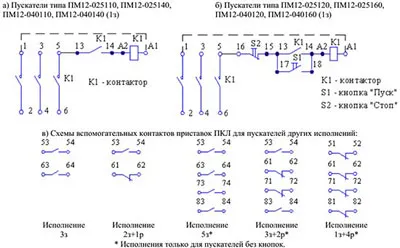

Магнитный пускатель, также известный как электромагнитный контактор, представляет собой устройство для переключения, которое способно обрабатывать сильные потоки как постоянного, так и переменного тока. Его основная функция заключается в автоматизированном включении и выключении электроэнергии. Один из способов представления магнитного пускателя на схеме.
- Назначение и устройство
- Принцип работы
- Разновидности и типы
- Схема подключения на 220 в
- Схема подключения на 380 в
- Подключение через кнопочный пост
Назначение и устройство
Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.
Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.
Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.
Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.
Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой. Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.
В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.
Контакторы бывают:
- Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
- Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.
Наиболее часто встречается второй вариант.
Принцип работы
Принцип действия магнитного пускателя основывается на явлении электромагнитной индукции. Если через катушку ток не проходит, значит, магнитное поле в ней отсутствует. Это приводит к тому, что пружина механически отталкивает подвижные контакты. Как только питание катушки восстановлено, в ней возникают магнитные потоки, сжимающие пружину и притягивающие якорь к неподвижно закрепленной части магнитопровода.
Так как работает пускатель только под воздействием электромагнитной индукции, размыкание контактов происходит при перебоях с электричеством и при снижении напряжения в сети больше чем на 60% от номинального показателя. Когда напряжение вновь восстановлено, контактор не включается самостоятельно. Для его активации потребуется нажатие кнопки «Пуск».
При необходимости изменения направления вращения асинхронного двигателя применяются реверсивные устройства. Реверс происходит благодаря 2 контакторам, активирующимся по очереди. При одномоментном включении контакторов происходит короткое замыкание. Для исключения таких ситуаций в конструкцию входит специальная блокировка.
Разновидности и типы
Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа — 160 A.
Об этом необходимо помнить при выборе магнитных пускателей.
Классификация зарубежных аналогов может отличаться от принятой в России.
Необходимо руководствоваться типом исполнения:

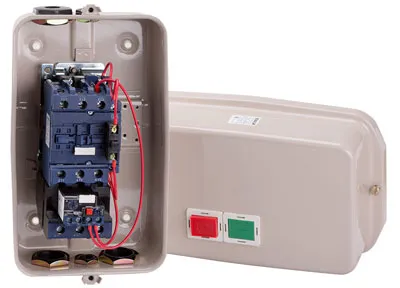

- Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
- Закрытые. Устанавливаются отдельно, в помещениях без пыли.
- Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие — установка козырька, защищающего от солнечных лучей и дождя.
По типам пускатель электромагнитный можно подобрать по следующим параметрам:
- Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
- Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.
В маркировке магнитного пускателя зашифрованы его технические характеристики. Обозначение размещено на корпусе и может содержать следующие значения:
- Серия прибора.
- Номинальный ток, обозначение которого вписано диапазоном значений.
- Наличие и конструкция теплового реле. Существует 7 степеней.
- Степень защиты и кнопки управления. Всего существует 6 позиций.
- Наличие дополнительных контактов и их разновидности.
- Соответствие креплений стандартным монтажным рамкам.
- Климатическое соответствие.
- Варианты размещения
- Износостойкость.
Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.
Схема подключения на 220 в
Любая электрическая схема подключения содержит 2 цепи, в том числе и для однофазной сети. Первая — силовая, через которую осуществляется подача питания. Вторая — сигнальная. С ее помощью происходит контроль работы устройства.
Соединенные контактор, тепловое реле и кнопки управления составляют единое устройство, которое отмечается как магнитный пускатель на схеме. Он обеспечивает надлежащее функционирование и безопасность электродвигателей при различных режимах функционирования.
Контакты для подключения питания устройства размещаются в верхней части корпуса. Они обозначаются A1 и A2. Так, для 220 В катушки подается 220 В напряжения. Порядок подключения «ноля» и «фазы» роли не играет.
На нижней части корпуса находятся несколько контактов с отметками L1, L2, L3. К ним подключается источник питания для нагрузки. Постоянный он или переменный — не важно, главное — ограничение в 220 В. Снимается напряжение с контактов T1, T2, T3.
Схема подключения на 380 в
Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.
В случае питания от трехфазной сети в силовую часть входит:
- Трехполюсный автоматический выключатель.
- Три пары силовых контактов.
- Трехфазный асинхронный электродвигатель.
Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.
При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.
Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.
Подключение через кнопочный пост
Схема, подключающая магнитные пускатели через кнопочный пост, предусматривает использование аналогового переходника. Блоки контактов бывают на 3 или 4 выхода. При присоединении необходимо определить направленность катода. Затем через переключатель подсоединяют контакты. Для этого используют триггер двухканального вида.
Если подключать устройство с автоматическими переключателями, то для них используют электронный регулятор. Блоки при этом могут находиться на контроллере. Чаще всего встречаются устройства с широкополосными разъемами.
Как обозначается контактор на однолинейной схеме?
Контактор на однолинейной схеме обычно обозначается стандартным символом контактора, который выглядит как прямоугольник с наклонной линией, которая разделяет прямоугольник на две части. В верхней части прямоугольника обычно располагается название контактора, а в нижней — контакты.
Для более наглядного представления, можно использовать символ контактора с изображением его контактов, которые обычно обозначаются буквами или цифрами.
Также на однолинейной схеме могут присутствовать дополнительные элементы, такие как термические или магнитные расцепители, которые могут использоваться для защиты контактора и электрической цепи в целом. Они обычно обозначаются соответствующими символами на однолинейной схеме и связываются линиями или стрелками с контактором.
