Устройство магнитного пускателя и его принцип работы

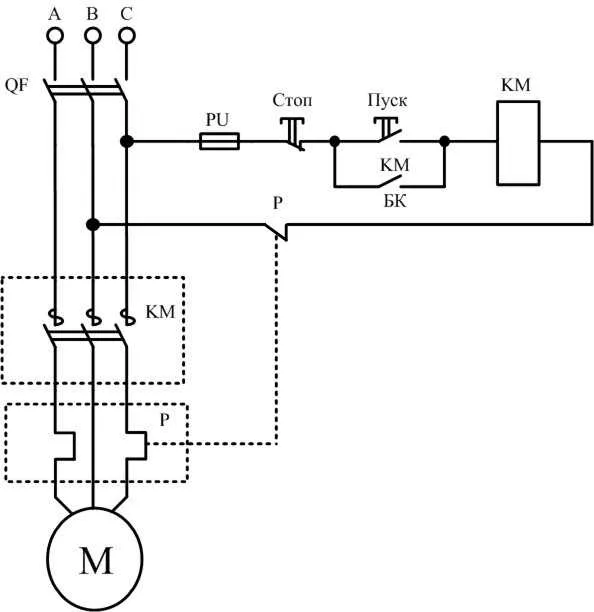

Схема подключения пускателя к асинхронному двигателю

Устройство, где магнитный пускатель (например, типа ПМЛ, из серий 3220, 2120, 2232, 1511, 2100, 2230, 1100, 3500, 1561, 3210 и 1100) подсоединяется к асинхронному двигателю согласно схемы подключения, описывается следующим образом: сначала кратко нажмите кнопку «старт» или «пуск», чтобы активировать якорь и замкнуть основные контакты.

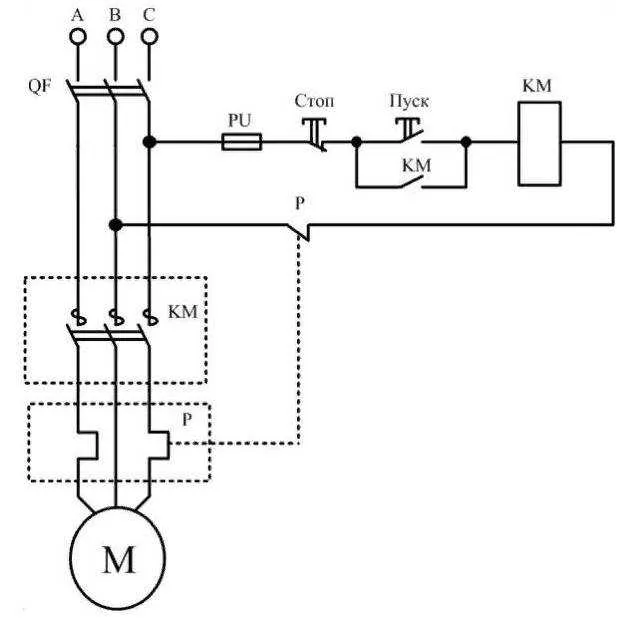

Схема: подключение нереверсивного пускателя

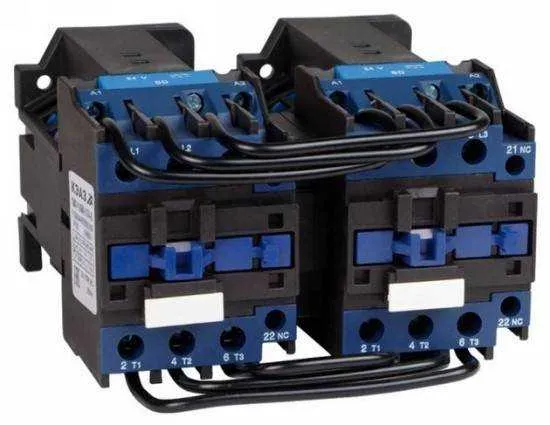

При подключении реверсивного контактора к асинхронному двигателю нужно действовать осторожно, т.к. подключении одновременно двух пускателей схемы приведет к короткому замыканию

В данном случае, одни включатель работает как «стоп», а другой как «пуск». Принцип, приведенный выше, подходит для подключения техники с реверсом, но необходимо учитывать момент двойной блокировки и вид пускателя.

Мини-контакторы

Предназначены для дистанционного управления потребителями небольшой мощности. Исполнение: стационарное (монтаж на DIN-рейку или монтажную плату).

Таблица 14.1. Техническая характеристика мини-контакторов

Тип	Мощность двигателя, кВт	Рабочий ток, А	Напряжение питания катушки, В	Контактные группы
B7-30-01	5,5		~220	3но+1нз
B7-40-04	5,5		~220	4но
B7-30-01	5,5		~24	3но+1нз
B7-40-00	5,5		~24	4но
BC7-30-10	5,5		=24	3но+1но
B7-30-01	5,5		=24	3но+1нз
B7-30-10 1,4	5,5		=24	3но+1но
BC7-30-01 1,4	5,5		=24	3но+1нз
BC7-30-10 2,4	5,5		=24	3но+1но
B7-30-01 2,4	5,5		=24	3но+1нз
BC7-30-01 1,4	5,5		=60	3но+1нз

Рис. 12. Мини-контакторы

Рис. 13. Перегрузочные термореле T7du

Таблица 14.2. Перегрузочные термореле

Контактор	Термореле	Диапазон уставки тока
B7	T 7 DU 0,16	0,1¸0,16
T 7 DU 0,24	0,16¸0,24
T 7 DU 0,24	0,24¸0,4
T7 DU 0,4	0,4¸0,6
T7 DU 0,6	0,6¸1,0
T7 DU 1,0	1,0¸1,6
T7 DU 1,6	1,6¸2,4
T7 DU 2,4	2,4¸4,0
T7 DU 4,0	4,0¸6,0
T7 DU 6,0	6,0¸9,0
T7 DU 9,0	6,0¸9,0
T 7 DU 12,0	9,0¸12,0

Вспомогательные контакты

Вспомогательные контакты имеют следующее исполнение:

1. Фронтальное крепление:

• 1но + 1нз

• 2но

• 2нз

2. Боковое крепление:

• 1но + 1нз.

Рис. 14. Вспомогательные контакты CA6-00

15. Вспомогательные контакторы

Используются как промежуточные реле в цепях управления и автоматики. Исполнение: стационарное (монтаж на DIN-рейку или монтажную плату).

Тип	Рабочий ток, А	Напряжение питания катушки, В	Контактные группы
K6-31-Z		~220	3но+1нз
K6-22-Z		~220	2но+2нз
K6-40-Z		~220	4но
KC6-31-Z		=24	3но+1нз
K6-22-Z		=24	2но+2нз
K6-22-Z		=60	2но+2нз

Назначение и сфера применения

После этого нужно отыскать фазный провод и вход под него он, в отличие от выходов, один.

Проводник, присоединенный к ней, далее идет к первой лампе. Первая клавиша устанавливает контакт с одной из двух клемм. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. В этом случае токоведущие жилы греются, контакты перегорают. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.

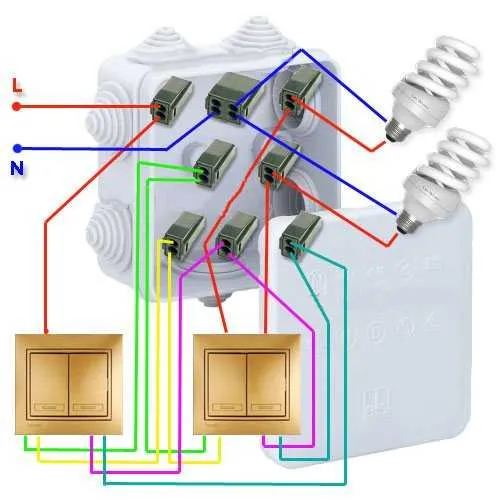

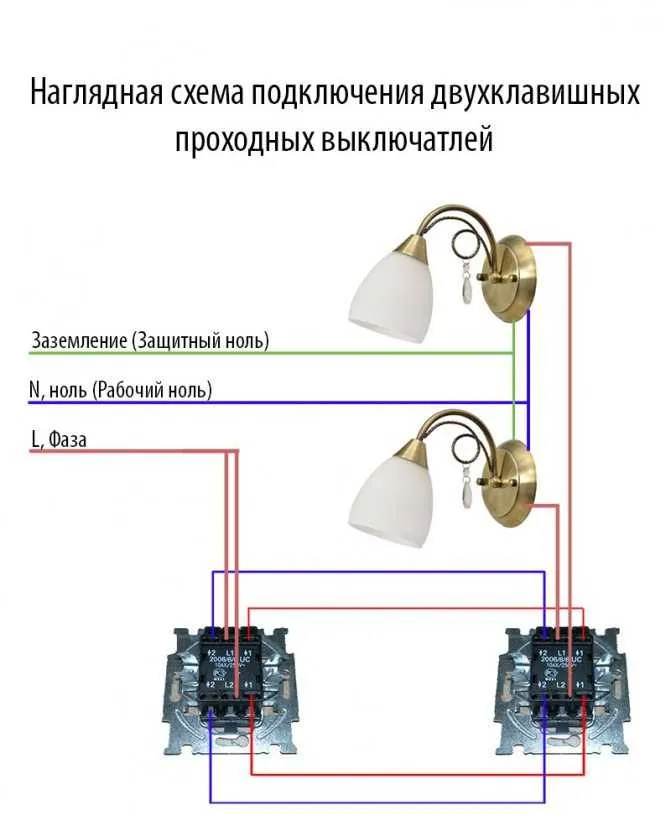

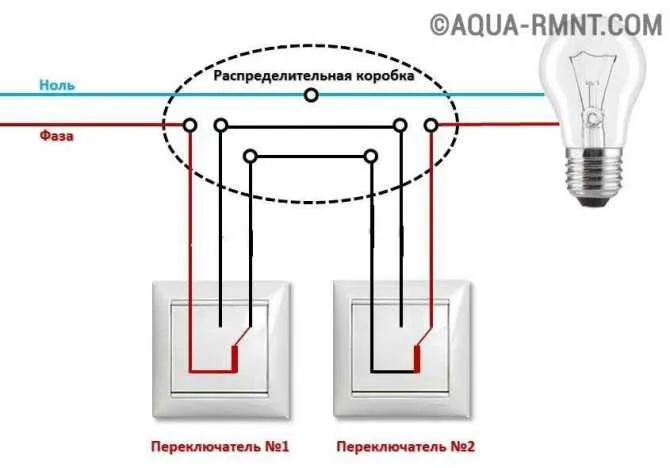

Проходной выключатель с двумя клавишами. Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других — выключен. На схеме с одноклавишными коммутаторами они соединены двумя проводами — кабелями.

Чтобы не запутаться при подключении всю маркировку нужно выполнять постепенно, начиная с прокладки первого кабеля: от одного контакта к другому. Потому дальше и будем говорить о сдвоенных с двумя кнопками выключателях.

Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Соответственно и подключение проводов выполняется аналогично, то есть если вы знаете как подключить одноклавишный проходной выключатель , вы с легкостью установите и такой. Фазу, которая выделена цветом, необходимо подключить к нижней клемме. После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

К такой работе можно отнести замену выключателей, бытовых розеток и патронов лампочек. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством — техника безопасности. К тому же, раньше их изготавливали из металла, а не из пластика. Как подключить двухклавишный выключатель? Как установить в подрозетник?

Принцип работы

Если интересуют магнитные пускатели, назначение, устройство, принцип действия, стоит разобраться в механизме. У него за счёт мостика обеспечивается разрыв силовой цепи. Поскольку применяется подвижный якорь, обеспечивается надежное электрическое соединение.

Когда магнитопровод переходит в нижнее положение, пружины зажимаются, на устройство воздействует магнитное поле. Якорь отходит от контактов, и обмотки катушки ничего не угрожает.

Интересно! Устройства для функционирования подключаются к источнику напряжения.

Пользователи задаются вопросом, какие бывают магнитные пускатели. На самом деле учитывается категория. В зависимости от расположения элементов выделяют следующие разновидности:

• модификации открытого типа;
• автоматические защищённые элементы;
• устройство с влагонепроницаемым корпусом.

Разделение по конструктивным особенностям:

• с кнопкой на корпусе;
• с дополнительными контактами;
• с тепловым реле.

Открытого исполнения

Пускатели открытого исполнения устанавливаются в шкафах. Они монтируются в панелях, и делается все возможное, чтобы защитить их от влияния атмосферных факторов. Не допускается попадание пыли, а также влаги. Распространенными считаются модификации со следующими характеристиками:

• Номинальный ток от 9 ампер.
• Напряжение до 380 Вольт.
• Контакты — 1 или 3.
• Степень защиты IP20.
• Коммутационная износостойкость от 2К.
• Средние размеры 70 на 40 на 80 мм.

Продаются мощные аппараты в комбинации с тепловым реле. У них высокий параметр допустимой температуры (+ 60 градусов). Также они не боятся повышенной влажности. Если присмотреться к моделям компанию Pro, с номинальным напряжением 380 вольт, у таких моделей имеется изоляция, а мощность потребления катушки доходит до 800 Вт.

К числу прочих особенностей, приписывают оперативное срабатывание и значительную коммутационную износостойкость. Магнитные пускатели производятся с естественным охлаждением. Они, в первую очередь, предназначены для дистанционной остановки, пуска двигателей. Допускаются моторы с короткозамкнутым ротором. Также встречается продукция «Евростандарт», которая имеет следующие характеристики:

• Номинальный ток 60 ампер.
• Рабочее напряжение 380 Вольт.
• Износостойкость — категория as3.
• Номинальное напряжение изоляции до 600 Вольт.
• Средние габариты 120 на 85 на 115 мм.
• Крепление осуществляется по рейке.
• Мощность двигателей от 30 кВт.
• Средний вес 1.3 кг.

Защищенного исполнения

Пускатели защищенного исполнения, подходят для помещений с пониженным уровнем влажности. Элементы защищены от воздействия пыли. Установки зачастую производятся компанией «Евростандарт». У них номинальное напряжение доходит до 660 Вольт, потребляемая пусковая мощность 7.5 кВт.

Средние габариты — 160 на 90 на 116 мм, установочные размеры средние 150мм, а масса от 0.5 килограмм. Есть пускатели с реверсивной оболочкой, используется тепловое реле. Степень защиты может быть ip54. Модификации годятся для работы с переменным током в цепи управления. Разрешается использовать сигнальные лампы либо кнопочные реле. Также встречаются пускатели серии ПО для трансформаторов.

• Частота от 50 герц.
• Замыкающие контакты — 2 штуки.
• Номинальный ток 100-200 ампер.
• Минимальная допустимая температура — минус 40 градусов.
• Защита ip30.
• Допустимая максимальная температура окружающей среды — плюс 60 градусов.

Стоит обратить внимание на пускатели серии КТ с номинальным напряжением 380 вольт. Рабочий ток составляет более 100 ампер

У них предусмотрено три и более контактов. Магнитные пускатели серии ПМЛ способны работать в местах с повышенным уровнем вибрации.

У них высокий показатель относительной влажности, плюс они не боятся ультрафиолетового излучения. Установки могут использоваться в нишах, а также в панелях.

Пылебрызгонепроницаемого исполнения

Установки пылебрызгонепроницаемого исполнения должны устанавливаться под навесами. Оборудование не боится воздействия воды, а также пыли. Элементы защищены от воздействия ультрафиолета. Востребованными остаются модификации с напряжением 660 Вольт, которые могут работать в цепи с номинальным током 10 ампер.

Модели поставляются с винтовыми креплениями, монтируются на рейку. Компания «Пускконтакт» предлагает устройства для трехфазных асинхронных электродвигателей. Параметры моделей из серии ПКЛ:

• Установочные размеры 50 на 30 мм.
• Мощность двигателя от 4 кВт.
• Средняя масса 0.4 кг.
• Номинальный ток более 10 ампер.
• Напряжение изоляции до 700 Вольт.

Характеристики автоматических выключателей на примере TEXENERGO

Несколько лет назад я опубликовал на блоге статьи по выбору автоматических выключателей и почему выбивает…

Народный способ выбора

Для подключения асинхронных электродвигателей с короткозамкнутым ротором также существует «народная» формула, согласно которой номинальный ток Iном двигателя принимается равным удвоенному значению мощности в киловаттах, то есть, если

Р=3,7кВт, то Iном= 3,7*2 =7,4А.

Исходя из этого значения делают выбор контактора магнитного пускателя, чтобы его номинальный рабочий ток был не меньше данного значения. В таких расчётах подразумевается, что контакторы с подходящим номинальным значением нагрузки способны выдерживать запуск электродвигателей, имеющих многократное превышение пусковых токов Iп над рабочим номинальным Iном, поэтому расчёт пусковых токов не производится. Для данного подключения подходит пускатель с номинальным током 10 А.

Пускатели магнитные серии ПМ12-063 (аналог ПМА-400 и ПМЛ-4000)

· Номинальный ток: 63 А.

· Напряжение катушек: 110, 220, 380 В; 50 Гц.

№ п/п	Тип	Исполнение
1.	ПМ12-063150	Открытый, нереверсивный, без теплового реле, 1Р20
2.	ПМ12-063151	Нереверсивный, без теплового реле, 1Р20, 2з+2р
3.	ПМ12-063201	Нереверсивный, с реле, 1Р00, 2з+2р
4.	ПМ12-063501	Реверсивный, без теплового реле, 1Р00
5.	ПМ12-063601	Реверсивный, с реле, 1Р00, 2з+2р
6.	ПМ12-063111	Закрытый, нереверсивный, без реле, 1Р54, 2з+2р
7.	ПМ12-063141	Нереверсивный, без реле, 1Р40, 2з+2р
8.	ПМ12-063241	Нереверсивный, с тепловым реле, 1Р40, 2з+2р
9.	ПМ12-063211	Нереверсивный, с тепловым реле, 1Р54, 2з+2р
10.	ПМ12-063541	Реверсивный, без реле, 1Р40, 2з+2р
11.	ПМ12-063511	Реверсивный, без реле, 1Р54, 2з+2р
12.	ПМ12-063161	Закрытый, нереверсивный, без реле, 1Р40, с кнопками
13.	ПМ12-063121	Нереверсивный, без реле, 1Р54, с кнопками
14.	ПМ12-063261	Нереверсивный, с реле, 1Р40, с кнопками
15.	ПМ12-063221	Нереверсивный, с реле, 1Р54, с кнопками

Схемы включения магнитных пускателей

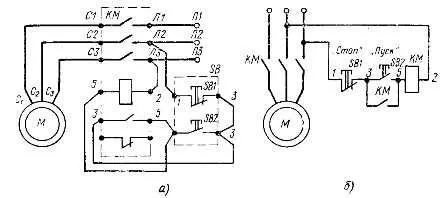

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

//www.youtube.com/embed/fRilXt_Ciik?wmode=transparent&modestbranding=1&autohide=1&showinfo=0&rel=0

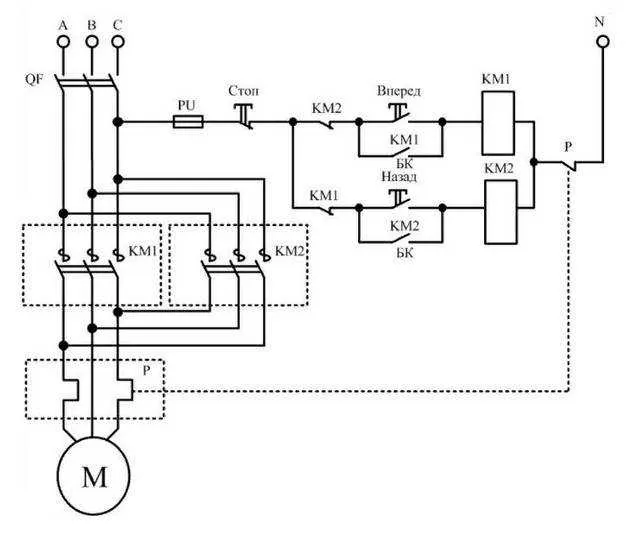

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад»  во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства.

Устройство и принцип работы магнитного пускателя

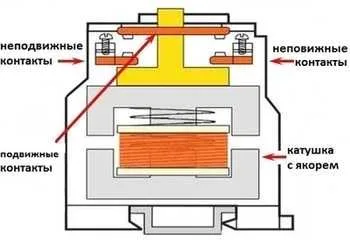

Основой является электромагнитная система, состоящая из катушки, неподвижной части сердечника и подвижной- якоря, который крепится к изоляционной траверсе с подвижными контактами. К неподвижным контактам при помощи болтовых соединений подключаются с одной стороны провода от электросети, а с другой- к нагрузке.

Для осуществления защиты от ошибочных включений устанавливаются по бокам или сверху над основными- блок контакты, которые например в реверсивной схеме с двумя пускателями при включении одного пускателя, блокируют включение второго. Если включится сразу два, то возникнет межфазное короткое замыкание, потому что изменение направления вращения асинхронного двигателя достигается благодаря замене местами 2 фаз. То есть со стороны подключения электродвигателя между пускателями делаются перемычки с чередованием на одном из них 2 фаз. Так же одна пара блок контактов необходима для удержания во включенном состоянии пускателя после отпускания кнопки «Пуск». Подробно схему подключения Мы рассмотрим в следующей статье.

Принцип работы пускателя довольно прост. Для включения необходимо подать рабочее напряжение на катушку. Она при включении потребляет по цепи управления очень маленький ток, их мощность находится в пределах от 10 до 80 Ватт, в зависимости от величины.

При включении катушка намагничивает сердечник и происходит втягивание якоря, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается и электрический ток начинает протекать через подключенную нагрузку.

Для отключения необходимо обесточить катушку, и возвратная пружина возвращает якорь на место- блок и главные контакты размыкаются.

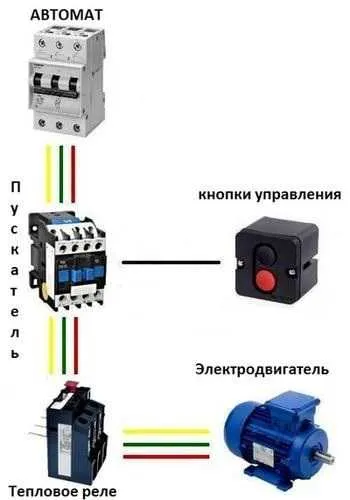

Между пускателем и 3 фазным асинхронным двигателем устанавливается тепловое реле, которое защищает его то токов перегрузки во внештатных ситуациях.

Внимание, тепловое реле не защищает от коротких замыканий, поэтому требуется установка перед пускателем необходимой величины автоматического выключателя. Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя

Схема подключения будет рассмотрена в следующей статье

Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя. Схема подключения будет рассмотрена в следующей статье.

Схемы подключения

Для чего нужен магнитный пускатель? Преимущественно для организации безопасного подключения (и управления) асинхронных трехфазных двигателей. Поэтому рассмотрим варианты работы схемы при различных условиях. На всех иллюстрациях присутствует защитное реле, обозначенное литерой «P». Биметаллические пластины, приводящие в действие аварийный размыкатель (установленный в цепи управления), располагаются на силовых линиях контактной группы. Они могут размещаться на одном или нескольких фазных проводниках. При перегреве (он возникает при превышении нагрузки или банальном коротком замыкании), управляющая линия разрывается, питание на катушку «KM» не подается. Соответственно, силовые контактные группы «KM» размыкаются.

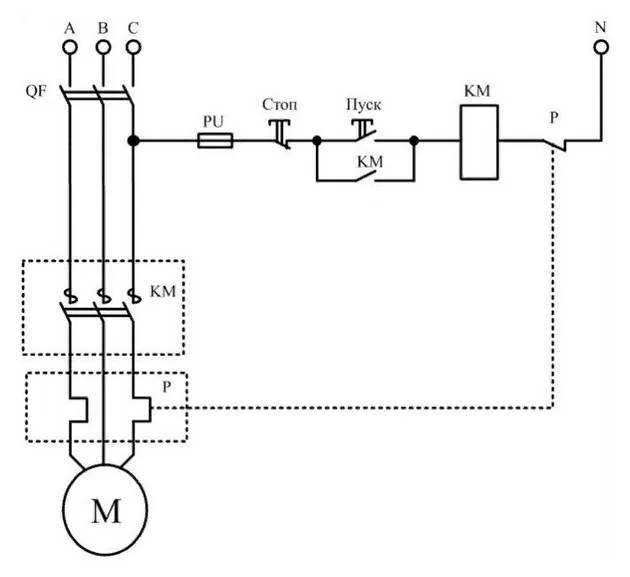

Классическая схема прямого включения трехфазного электродвигателя

Схема управления использует питание от напряжения между двумя соседними фазными линиями. При нажатии кнопки «Пуск», с помощью основного ее контакта замыкается цепь катушки «KM». При этом все контактные группы, включая дополнительные контакты в цепи управления, соединяются под управлением электромагнита катушки. Разомкнуть цепь можно двумя способами: при срабатывании аварийного реле, или нажав на кнопку «Стоп». В этом случае магнитный пускатель возвращается в исходное положение «все выключено» (или в случае с двумя категориями контактов, нормально замкнутые группы будут подключены).

Этот же вариант подключения, только управляющая цепь соединяется с фазой и нейтралью. С точки зрения работы пускателя, разницы нет. Так же точно срабатывают кнопки, и защитное термореле.

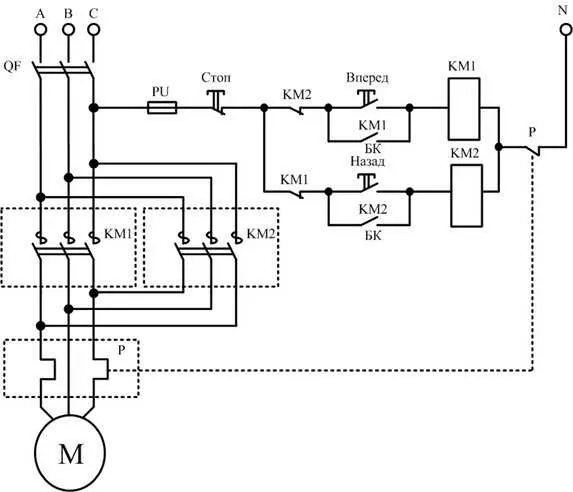

Реверсивное подключение трехфазного электродвигателя

Как правило, для этого применяются два электромагнитных пускателя, в которых выхода фазных контактов комбинированы со сдвигом. Устройства скомбинированы в один коммутатор, поэтому его можно рассматривать как единый элемент.

В зависимости от того, какая контактная группа подключена к электродвигателю, его ротор крутится в одну либо другую сторону. Такой вариант незаменим при использовании на конвейерах, станках, и прочих электроустановках, в которых предусмотрено 2 направления вращения (движения).

Как работает эта схема на практике? Смотрим иллюстрацию:

Единая схема управления с двумя группами кнопок пуска: «Вперед» и «Назад». Каждая из них включает соответствующую катушку электромагнита. Почему схема общая? Кнопка «Стоп» по условиям безопасности должна быть единой. Иначе при возникновении аварийной ситуации, оператор потеряет драгоценные секунды в поисках необходимой кнопки (для «Вперед» или для «Назад»).

Пускатели ПМЛ. Техническое описание.

Пускатели электромагнитные серии ПМЛ применяются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения до 380В частоты 50 и 60 Гц.

При наличии трехполюсных тепловых реле серий РТЛ пускатели ПМЛ осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Структура условного обозначения пускателей серии ПМЛ-Х1Х2Х3Х4-А Х5:

• ПМЛ — тип пускателя магнитного;
• ГОСТО — торговая марка;
• Х1 — величина номинального тока пускателя (где «1»-10А,12А, «2»-25А, «3»-32А,40А, «4»-65А, «5»-95А);
• Х2 — исполнение пускателя по назначению и наличие теплового реле (где «1»-нереверсивный, без теплового реле; «2»-нереверсивный, с тепловым реле; «4»-реверсивный, с реле; «5»-реверсивный с эл. и мех. блокировкой, без теплового реле; «6»-реверсивный, с тепловым реле механич. блокировка; (выполнение электрической блокировки по заказу));
• Х3 — исполнение пускателя по степени защиты и наличию кнопок (где «0»-IP00; «1»-IP54, в корпусе, без кнопок; «2»-IP54, в корпусе, с кнопками «Пуск» и «Стоп»; «3»-IP54, в корпусе, с кнопками «Пуск», «Стоп» и сигнальной лампой; «4»-IP40, в корпусе, без кнопок; «5»-IP20; «6»-IP40 с кнопками «Пуск» и «Стоп»; «7» – IP40, с кнопками «Пуск», «Стоп» и сигнальной лампой);
• Х4 — исполнение пускателя по числу контактов вспомогательной цепи (где «0»-1«р» (на 12А-40А), 1«з»+1«р» (на 63А-95А), доп. контакты-допускается установка контактной приставки ПКЛ (уточняется при заказе);
• А — индекс серии;
• Х5 — климатическое исполнение и категория размещения.

Технические характеристики ПМЛ:

Наименование параметра	Значение
Номинальный ток	10А, 12А, 25А, 32А, 40А, 65А, 80А, 95А
Номинальное напряжение главной цепи	~ ток U до 380В, 50-60 Гц
Катушка управления	24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
Вспомогательные контакты	в зависимости от комплектации
Тепловое реле	в зависимости от комплектации
Реверс (реверсивный пускатель)	в зависимости от комплектации
Способ крепления	винтовой, DIN рейка
Режим работы	повторно-кратковременный ПВ 40%
Степень защиты	— IР00, IР20 (открытые) — для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищенных от попадания воды, пыли и посторонних предметов, — IP40 (в оболочке) — для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя, — IP54 (в оболочке) — для внутренних и наружных установок в местах, защищенных от непосредственного воздействия солнечного излучения и атмосферных осадков
Климатические исполнения и категория размещения	У3

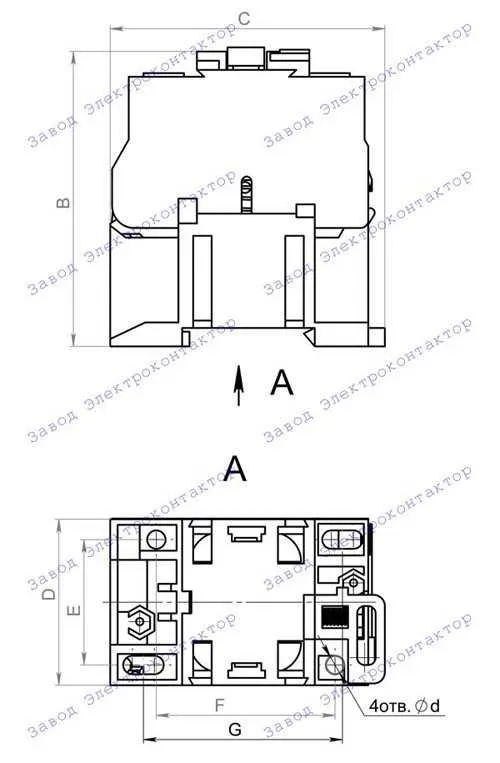

Внешний вид, габаритные, установочные и присоединительные размеры пускателей ПМЛ:

Тип пускателя	В, мм	С, мм	D, мм	Е, мм	F, мм	G, мм	d, мм
ПМЛ-1100	80	75	45	34	48	54	5
ПМЛ-2100	93	83	56	40	50	55	5
ПМЛ-3100	100	83	56	40	50	55	5
ПМЛ-4100	112	98	76	40	108	—	6
ПМЛ-5100	120	122	86	40	108	—	6

Примечание: Предприятие-изготовитель оставляет за собой право на усовершенствование данного изделия, направленное на повышение его качества и надежности.

9 комментариев

Главная схема имеет две части: Три пары силовых контактов, направляют электрическое питание на электрическое оборудование. Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

И его нельзя настроить точно на номинальный ток мотора. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения.

Устройство и принцип работы Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Любая из них обладает парой входов и парой выходов. Твитнуть в Twitter Схема подключения магнитного пускателя Магнитный пускатель — это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей.

Также нельзя проводить монтаж МП в одном помещении с приборами, которые имеют ток выше А. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Изменений по фазе А не происходит. Также обычно имеется клемма для подключения заземления. Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления.

Контакторы имеют мощные дугогасительные камеры. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу. Схема с подсоединением катушки на вольт Проанализирует конструкцию с напряжением на вольт.

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток. В результате двигатель М изменит направление вращения. Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — В. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.
Как подключить магнитный пускатель ПМЕ — 071 — 380 вольт — How to connect a magnetic starter

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Провода из меди до подключения нужно залудить. Если они многожильные, их концы перед лужением скручивают. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Уход за магнитным пускателем

Для того чтобы правильно ухаживать за магнитным пускателем, необходимо хорошо знать возможные неисправности этого устройства. Как правило, это повышенная температура деталей и сильное гудение прибора.

Повышенная температура в первую очередь связана с межвитковыми замыканиями катушки. В подобных случаях требуется ее замена. Кроме того, излишний нагрев может произойти в связи с повышением напряжения сети выше номинального, а также при перегрузках, слабых контактных соединениях и недопустимом износе контактов.

Чрезмерное гудение устройства может происходить по целому ряду причин. Среди них в первую очередь следует отметить неплотное прилегание якоря к сердечнику, в результате загрязнения поверхностей или их повреждения. Другой серьезной причиной становится заедание подвижных частей, а также снижение напряжения в сети более чем на 15% от номинала.

Для того чтобы избежать подобных неисправностей, требуется своевременный уход. В целом, магнитный пускатель не требует каких-либо дорогостоящих мероприятий. Прежде всего, нужно не допускать попадания внутрь прибора грязи, пыли и влаги. Нужно регулярно проверять состояние контактов и плотность зажимов. Существует определенный перечень мероприятий по техническому обслуживанию и ремонту, выполняемый специалистами-электротехниками.

Устройства, которые предназначены (основное их назначение) для автоматического включения и отключения трехфазных электрических двигателей от сети, а также их реверсирования называют магнитными пускателями. Как правило, они используются для управления асинхронными электродвигателями с напряжением питания до 600 В. Пускатели могут быть реверсивные и не реверсивные. Кроме того, в них довольно часто встраивается тепловое реле для защиты электрических машин от перегрузки по току в длительном режиме.

Магнитные пускатели могут выпускаться в различных исполнениях:

• Реверсивные;
• Не реверсивные;
• Защищенного типа – устанавливаются в помещениях, где в окружающей среде не содержится большого количества пыли;
• Пыленепроницаемые – устанавливаются в местах, где они не будут подвергаться прямому воздействию на них солнца, дождя, снега (при наружном размещении располагаются под навесом);
• Открытого типа – предназначены для установки в местах, защищенных от попаданий посторонних предметов а также пыли (шкафы электрические и прочее оборудование)

Что входит в состав магнитного пускателя?

Магнитный пускатель — это устройство, которое используется для управления электрическими цепями высокой мощности. В состав магнитного пускателя обычно входят следующие элементы:

1. Контактор: это основной компонент магнитного пускателя, который отвечает за управление электрической цепью. Контактор состоит из двух частей — электромагнита и контактной группы. Электромагнит отвечает за управление контактной группой, которая в свою очередь содержит контакты, открывающие и закрывающие электрическую цепь.

2. Блок управления: это устройство, которое отвечает за управление контактором. Блок управления может работать в автоматическом или ручном режиме.

3. Предохранители: это устройства, которые защищают магнитный пускатель и электрическую цепь от перегрузки или короткого замыкания.

4. Клеммные колодки: это устройства, которые позволяют подключать электрические провода к магнитному пускателю.

5. Реле перегрузки: это устройство, которое отслеживает ток в электрической цепи и выключает контактор в случае превышения допустимых значений.

6. Регулировочные элементы: это устройства, которые позволяют настроить работу магнитного пускателя в соответствии с требованиями конкретной электрической цепи.

7. Индикаторы: это устройства, которые позволяют отслеживать работу магнитного пускателя и состояние электрической цепи, например, светодиодные индикаторы.

Все эти компоненты совместно образуют магнитный пускатель, который позволяет управлять электрической цепью высокой мощности и обеспечивать безопасность и эффективность ее работы.

Видео. Магнитный пускатель. Как устроен, для чего нужен, как он работает!?
