Особенностью схемы подключения люминесцентных светильников является обязательность включения пусковых устройств, от которых зависит продолжительность работы. Это особенно актуально в случае схем подключения люминесцентных ламп с электронным балластом.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации — такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Важно! Нельзя попросту включить светильник в сеть. Дуга появится после обеспечения прогревания электродов и импульсного напряжения.

Специальные балласты помогают обеспечить такие условия.

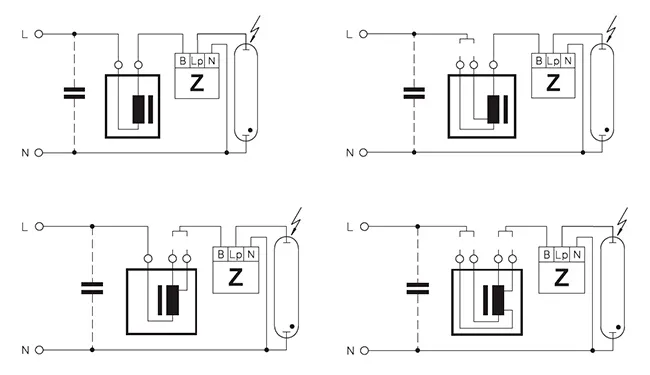

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

• подключенный дроссель сохраняет электромагнитную энергию;
• с помощью стартерных контактов поступает электричество;
• перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
• нагрев электродов и стартера;
• затем размыкаются контакты стартера;
• энергия, которая аккумулируется с помощью дросселя освобождается;
• светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

— простота;

— демократичная цена;

— она надежна;

Недостатки схемы:

— большая масса устройства;

— шумная работа;

— лампа мерцает, что не хорошо сказывается на зрении;

— потребляет большое количество электроэнергии;

— включается устройство около трех секунд;

— плохое функционировании при минусовых температурах.

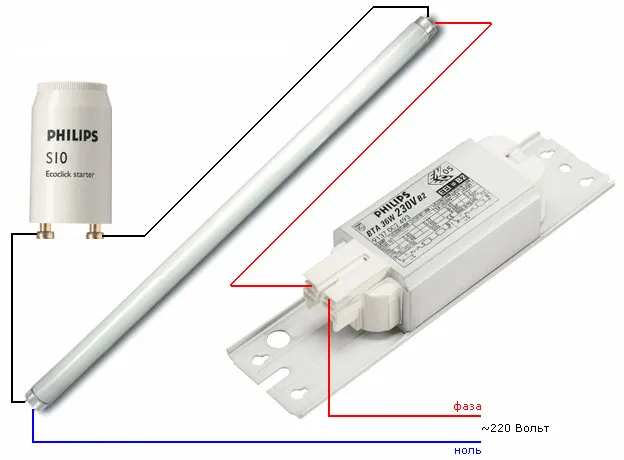

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

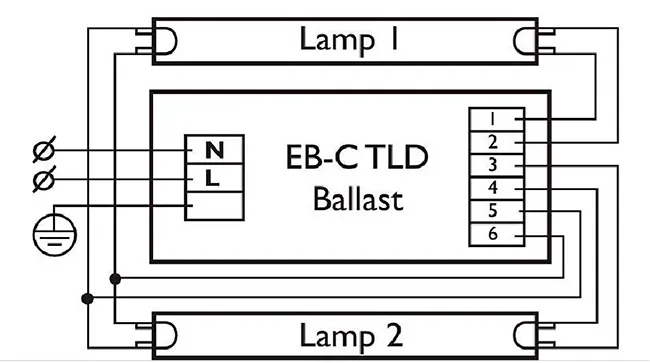

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

• большая экономия;
• лампочка плавно включается;
• отсутствует мерцание;
• бережно прогреваются электроды лампы;
• допустимая эксплуатация при низких температурах;
• компактность и маленькая масса;
• долговременный срок действия.

Минусы схемы данного вида:

• усложненность схемы подключения;
• большая требовательность к установке.

Порядок подключения ламп

Светильник подключается в три этапа:

— происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

— создается мощный импульс, который требуется для поджигания;

— рабочее напряжение балансируется и подается на лампу.

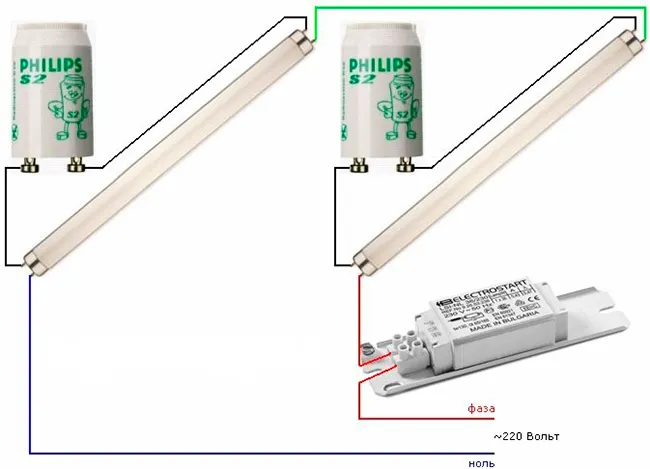

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео — Подключение люминесцентных ламп

Недостаточно прав для комментирования

Какие достоинства и недостатки характерны для люминесцентных ламп?

Люминесцентные лампы имеют следующие достоинства:

1. Энергоэффективность: люминесцентные лампы потребляют на 75% меньше электроэнергии, чем обычные лампы накаливания, что позволяет значительно снизить расходы на электричество.

2. Длительный срок службы: люминесцентные лампы могут работать до 10 000-15 000 часов, что в несколько раз дольше, чем обычные лампы накаливания.

3. Экологичность: люминесцентные лампы содержат меньше ртути, чем ртутные лампы, и могут быть переработаны.

Однако, люминесцентные лампы также имеют свои недостатки:

1. Медленный старт: при включении, люминесцентная лампа может медленно начать светиться, особенно при низких температурах.

2. Необходимость специального утилизации: люминесцентные лампы содержат малое количество ртути, но в случае повреждения лампы, может произойти выброс ртути в окружающую среду. Поэтому люминесцентные лампы должны быть утилизированы в специальных контейнерах.

3. Низкое качество цветопередачи: некоторые люминесцентные лампы могут давать холодный свет, который может искажать цвета и снижать качество освещения.

4. Шум: старые люминесцентные лампы могут издавать шум при работе, который может быть раздражающим для чувствительных людей.
