Поставил светодиодную подсветку как в салоне, так и снаружи автомобиля. Однако столкнулся с проблемой – она перестала работать стабильно довольно быстро, уже примерно через неделю. Сам я специалист в области электрики, провел расчеты для определения нужного резистора, но из-за разницы в напряжении (12-14,5 В) яркость светодиодов оказывается переменной.

Подключение светодиодной ленты

Украшение автомобиля светодиодной лентой – самый распространённый вид тюнинга среди автолюбителей. Но пренебрегая простыми правилами при монтаже ленты автолюбители часто расплачиваются коротким сроком службы ленты. А нужно всего то:

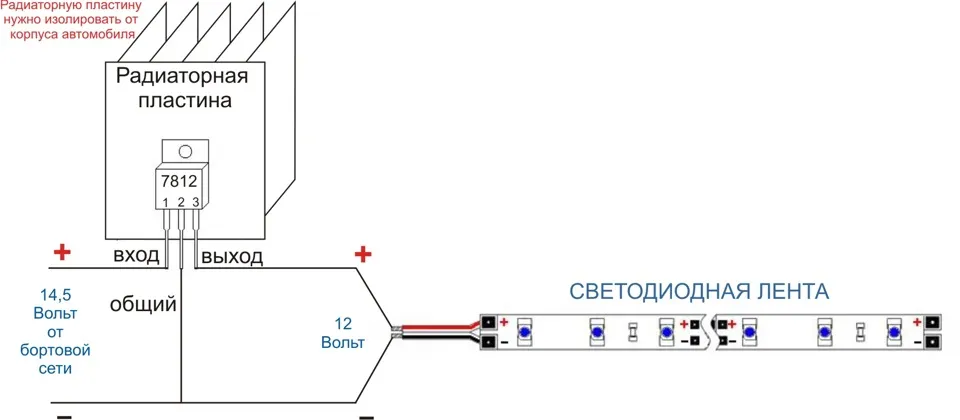

1) Как мы уже говорили выше в бортовой сети автомобиля напряжение меняется и может доходить до 14,5 Вольт. Если ваша двенадцативольтовая лента подключена к такому плавающему напряжению 12-14,5 Вольт – будьте уверенны — долго она не продюжит. В таком случае её нужно ставить через микросхему стабилизатор напряжения 7812, как описано в предыдущем пункте и показано на рисунке. Эта микросхема ограничивает и стабилизирует высокое входящее напряжение до 12 Вольт и выдерживает до 1,5 Ампер нагрузки (18 Ватт) при условии обеспечения отвода от микросхемы тепла через радиатор. Температура радиатора в радиусе 1-го см от микросхемы при подключённой ленте не должна превышать 40 С.
Если подключаемая вами светодиодная лента потребляет 4,8 Вт на метр(узнать потребляемую мощность вы можете у продавца) – значит вы можете подключить к микросхеме 7812 до 3-х метров ленты, можно удлинить и до 3,5м, но нежелательно – уж очень сильно будет греться микросхема, а это чревато выходом последней из строя. Если ваша лента потребляет 9,6 Вт на метр то подключаете не более 1,5метра и т.д. Калькулятор вам в помощь! 🙂 Если в вашем проекте большой метраж ленты, то ставьте несколько микросхем и к каждой подключайте свой кусок ленты, предварительно рассчитав сколько данный кусок ленты будет потреблять.

Перед тем как вы начнёте крепить ленту на авто нужно предварительно включить её через подготовленные вами микросхему(ы)-стабилизатор(ы), что бы убедиться в её исправности. В противном случае если лента неисправна или вы сделали ошибку в монтаже при подключении – придётся откреплять ленту. Весь процесс монтажа и пайки осуществлять при выключенном питании бортовой сети.
Вот ссылка на официальный источник sinus.umi.ru/poleznye_sta…vetodiody_v_avto_chast_2/

Вот решил дополнить www.drive2.ru/c/767179/

Цена вопроса: 1 $

Как работает светодиодная лента 220 вольт?

Светодиодная лента 220 вольт работает от сетевого напряжения 220 В переменного тока, и её установка происходит напрямую на электрическую сеть, без использования дополнительного блока питания.

Как правило, светодиодная лента 220 вольт имеет встроенный преобразователь напряжения, который снижает напряжение с 220 В до 12 В, необходимое для работы светодиодов на ленте. Этот преобразователь обычно встроен в разъём для питания светодиодной ленты и подключается напрямую к электрической розетке.

Кроме того, светодиодная лента 220 вольт может иметь различные режимы работы, например, постоянную яркость или различные эффекты освещения. Для управления светодиодной лентой часто используются специальные контроллеры, которые подключаются к ленте и позволяют выбирать режимы работы и изменять яркость и цветность освещения.

Важно отметить, что установка светодиодной ленты 220 вольт должна производиться только специалистами, имеющими соответствующие навыки и опыт работы с электрическими системами. Неправильная установка может привести к повреждению ленты и нанести вред здоровью.
