Схемы подключения дверного звонка — 3 варианта от экспертов Сам электрик
Мы ранее рассмотрели, как самостоятельно подключить дверной звонок, подробно объяснив каждый этап, включая не только электросхемы, но и шаги для выполнения. Теперь предлагаем уделить больше внимания различным вариантам подсоединения проводов.
Способ №1 – Одна кнопка

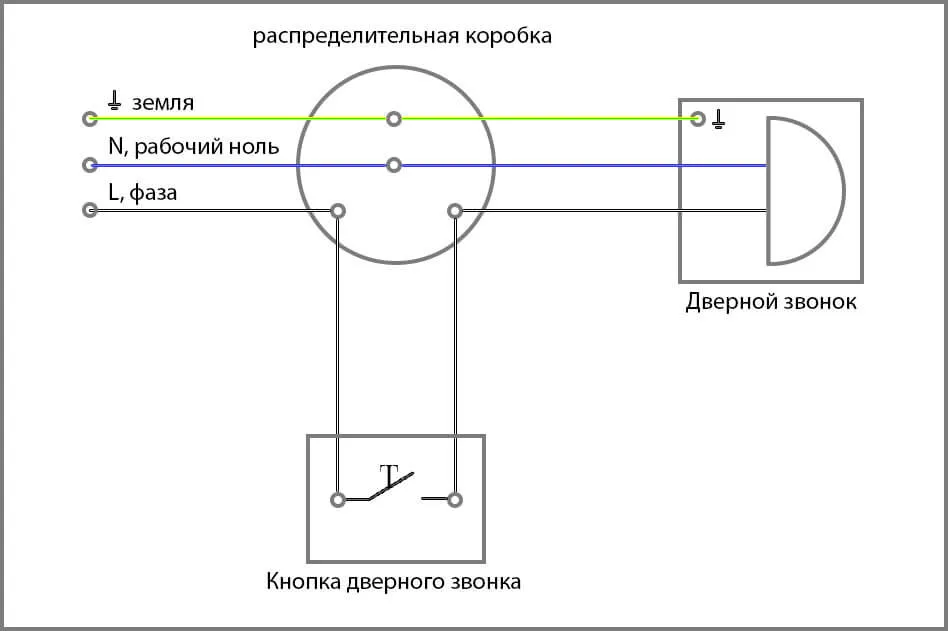

Самым простым вариантом установки квартирного звонка является подключение основного блока к одной кнопочке, находящейся у двери. Именно такой тип подсоединения используется в большинстве квартир, как старого образца, так и новостроек. Коммутация проводов к сети 220в не сложная, т.к. их всего 4 (с заземлением 5): ноль нужно сразу завести к основному блоку, а фаза идет на разрыв. Электрическая схема подключения дверного звонка предоставлена ниже:

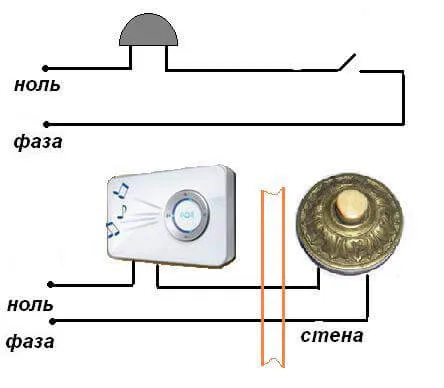

Упрощенный вариант выглядит так:
Способ №2 – Две кнопки

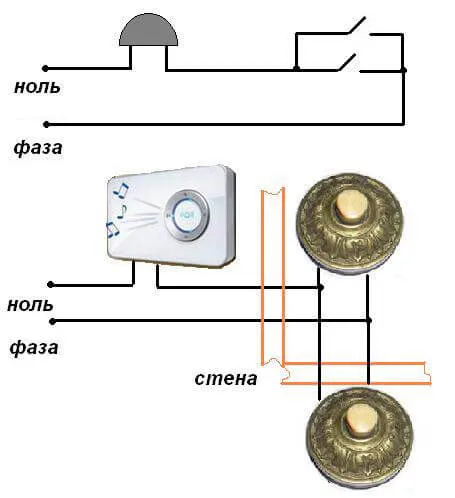

Если Вы хотите, чтобы сигнал срабатывал с двух мест, что очень удобно в частных домах, тогда придется установить две кнопки. Такой метод подключения лучше всего использовать, если к Вам домой можно попасть с парадного входа и через любую другую дверь. Также подключение дверного звонка с двумя кнопками часто используют на производствах. Схема подсоединения в этом случае выглядит следующим образом:
Ничего сложного нет, просто кнопки соединяются параллельно. Учтите, что на разрыв должен идти именно фазный проводник, а не ноль. О том, как правильно найти фазу, мы рассказывали в соответствующей статье.

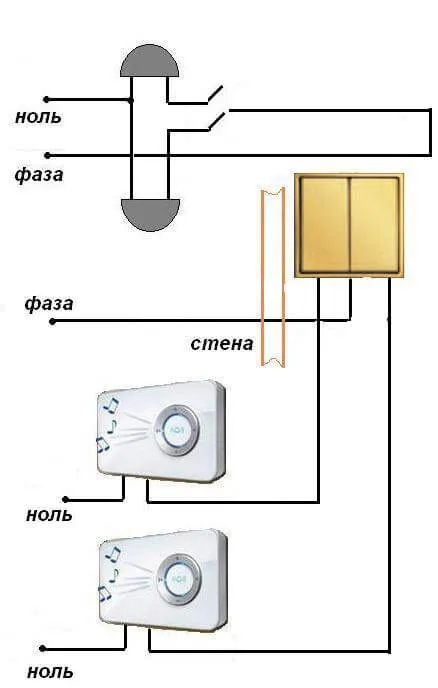

Ну и последняя, не менее популярная схема подсоединения входного звонка – с двумя основными блоками. Опять-таки, в квартирах такой вариант не используется, т.к. и одного сигнализатора будет достаточно, чтобы услышать, что пришли гости. Однако в двухэтажных частных домах бывает не слышно со второго этажа, как звонят на первом. В этом случае рекомендуется подключить двухклавишный выключатель, каждая кнопка которого будет отвечать за свой этаж. Для того, чтобы гостям было понятно, подпишите каждую клавишу и заранее предупредите их о том, как пользоваться таким необыкновенным методом оповещения о визите. Сама схема подключения звонка к 220в будет иметь следующий вид:
Видео пример установки звонка над дверью:
Правильный монтаж основного блока
Обращаем Ваше внимание на то, что все предоставленные схемы подключения звонка в квартире относятся только к проводным моделям. На порядок удобнее пользоваться дистанционными устройствами, работающими на батарейках либо просто от розетки. Надеемся, что информация была для Вас понятной и интересной!
