Схема подключения дверного звонка — подробная инструкция с фотографиями
Подключение дверного звонка
Иногда владельцам квартир приходится сталкиваться с задачей ремонта дверного звонка или установки новой модели. Для успешного выполнения этой задачи им требуется хорошее понимание электрической схемы подключения дверного звонка и его принципов работы.
Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:
- проводные
- беспроводные
Типы проводных звонков
Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам.
Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:
- крепежное отверстие
- регулятор громкости
- опломбированный винт крепления крышки
- предупреждающие надписи
На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.
Типовая схема подключения дверного звонка

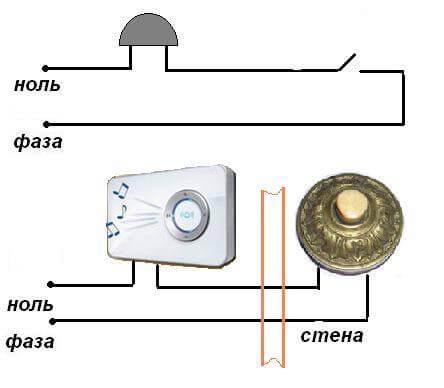

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.
Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:
- защитного автомата после электросчетчика
- кнопки
- звонка
Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

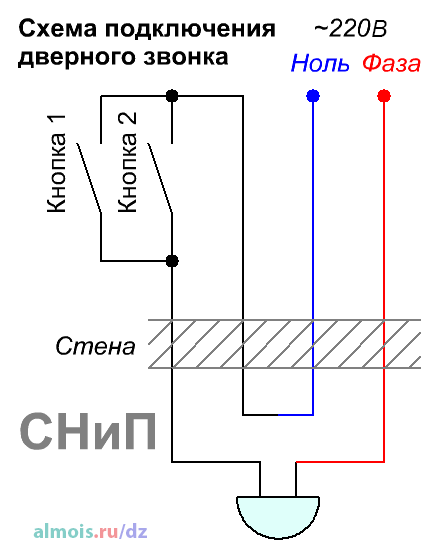

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.
Современное безопасное подключение дверного звонка

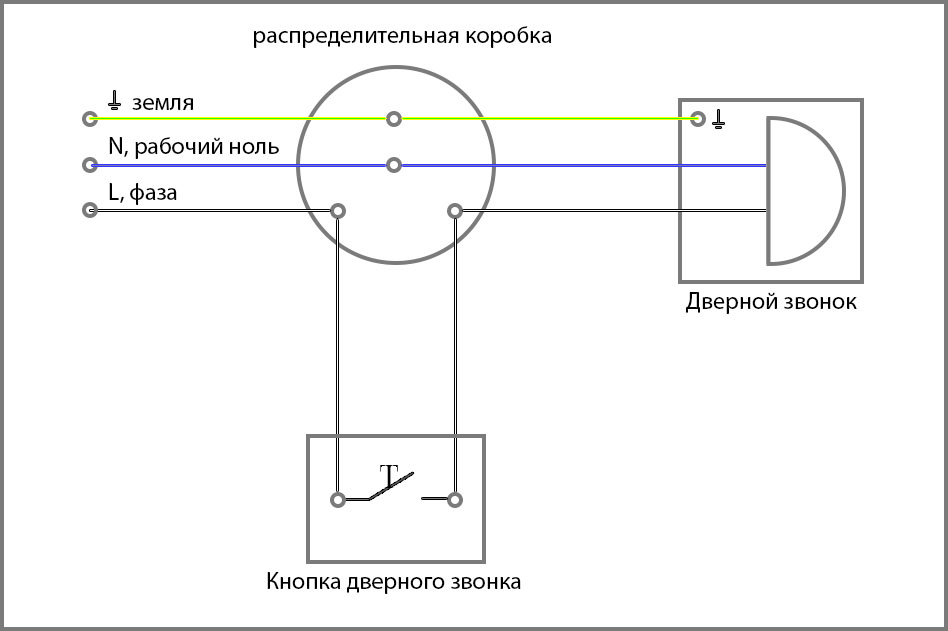

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.
Подключение дверного звонка, инструкция
Установка и подключение дверного звонка должна основываться на уже имеющейся схеме подключения (разводки). При строительстве новых домов реализуют проводную схему подключения дверного звонка (рис. 1).
Дверной звонок. Схема подключения:
Рис. 1
Рис. 2

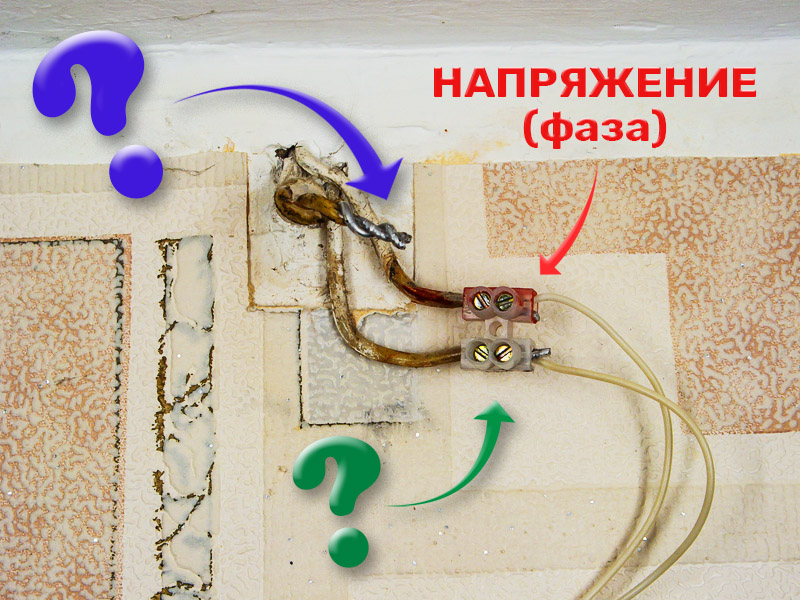

В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку. Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.
Рис. 3
Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.
Рис. 4
Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.
Рис. 5
На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.
Рис. 6
Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.
