Схемы установки, устройства, замены и ремонта замков в металлической двери

Для обеспечения надежной блокировки двери и предотвращения несанкционированного доступа в помещение устанавливается дверной замок – устройство, специально предназначенное для закрытия дверей. Такие замки оборудуются как входными, так и, иногда, межкомнатными дверями.

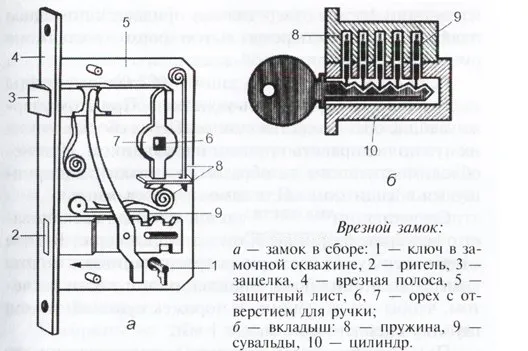

Схема устройства врезного дверного замка.

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

• накладные;
• врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

• исполняющая система;
• секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

• электронным;
• механическим.

Схема устройства ригельного замка.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

• сувальдные;
• цилиндровые;
• дисковые;
• кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

• механический;
• электромагнитный;
• электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

Схема устройства сдвоенного цилиндрового замка.

• ригели;
• накладные;
• врезные;
• защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

• бессувальдные;
• сувальдные;
• цилиндровые.

Схема устройства дискового замка.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

• запирающего механизма;
• стального короба;
• задвижки;
• ключа.

Схема дверного замка с защитной панелью.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

• корпус;
• лицевые планки;
• засов, оборудованный специальной защелкой;
• засов главного действия;
• рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

1. Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
2. Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
3. Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
4. Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

1. Электромеханические. Имеют засов, работающий от электрического двигателя.
2. Электромагнитные. В данном случае запорным механизмом выступает магнит.
3. Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Конструкция сувальдного замка

От числа пластин напрямую зависит надежность данной системы. Чем пластин больше, тем сильнее защитные свойства.

В сувальдную систему входят следующие детали:

• засов поперечный или ригель;
• стальные пластины или сувальды;
• особое отверстие, куда вставляется ключ.

Работа данной системы, основана на установке пластин в конкретные положения, только тогда ключ начнет поворачиваться.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

• врезной;
• накладной.

Схема дверного замка-защелки.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

• односторонний;
• двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Сначала ключ необходимо вставить в паз, имеющий ограниченный выступ, который расположен в цилиндре.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

• двигающейся пластины;
• затвора;
• пружины;
• рычага;
• защелки;
• корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

Какой фирмы выбрать дверные ручки?

Выбор фирмы для покупки дверных ручек может зависеть от нескольких факторов, таких как бюджет, дизайн, качество и надежность. Некоторые из наиболее популярных и известных производителей дверных ручек включают в себя:

1. Hoppe — это немецкий бренд, который специализируется на дверных ручках, фурнитуре и замках. Они предлагают широкий выбор дизайнов и стилей для любого типа дверей.

2. Assa Abloy — это шведский бренд, который предлагает широкий выбор дверных ручек и замков для любого типа дверей. Они известны своим качеством и надежностью.

3. Karcher Design — это немецкая компания, которая специализируется на дверной фурнитуре, включая ручки и замки. Они известны своим современным дизайном и инновационными технологиями.

4. Geze — это немецкий производитель дверных ручек и дверной фурнитуры. Они предлагают широкий выбор стилей и дизайнов для любого типа дверей.

5. Baldwin Hardware — это американский бренд, который производит дверные ручки, замки и другую дверную фурнитуру. Они известны своим высоким качеством и стилем.

6. Emtek — это американский бренд, который производит дверную фурнитуру, включая дверные ручки и замки. Они предлагают широкий выбор дизайнов и стилей, в том числе ручки в ретро-стиле.

В любом случае, перед выбором фирмы для покупки дверных ручек, рекомендуется ознакомиться с отзывами других покупателей и обратить внимание на качество, дизайн и надежность продукции.
