Схемы и принципиальные различия устройства дверных замков — механизмы и конструкции

Разгадайте тайны дверных замков с нашей статьей «Схемы и принципиальные различия устройства дверных замков: механизмы и конструкции». Углубитесь в мир механизмов и узнайте о ключевых аспектах, делающих каждый замок уникальным. Познакомьтесь с подробной схемой дверного замка и раскройте его принципы работы, чтобы повысить безопасность вашего жилища.

В классификации по методу крепления к двери запорные устройства делятся на 3 вида:

• накладные;
• врезные;
• встроенные.

В зависимости от расположения, видов секрета и засовов, варьируется и механизм замка. Устройства для входных и для межкомнатных дверей схожи только в некотором принципе действия, но по структуре это разные элементы.

Обобщенная схема дверного замка имеет такое строение:

1. Корпус и накладная панель.
2. Личина (секретный механизм).
3. Ригели (выдвижные засовы).
4. Исполнительное устройство.

Распространены модели, включающие в себя фалевую защелку (язычок) и ручку. Независимо от способа крепления, всегда присутствуют две составляющих: система секрета, которая опознает ключ, и исполнительный компонент, который реализовывает возможность запирать.

Конструктивный механизм замка двери

Выделяют следующие виды секретов:

1. Цилиндровый. Элементы, препятствующие взлому замка, помещены внутрь цилиндра. При погружении ключа в замочную скважину борозды на нем контактируют со штифтами, перемещая их на нужный для сдвига цилиндра уровень.
2. Сувальдный. Внутри находятся сложной формы пластины, припружиненные и помещенные в один блок. «Сейфовый» ключ, характерный для данного механизма, имеет столько зубцов, сколько нужно сдвинуть сувальд, комбинация которых индивидуальна для каждого устройства.
3. Дисковый. Ключ в сечении представляет почти полукруг с несколькими насечками. Внутри секрета имеются диски, которые при проворачивании освобождают запорный механизм дверного замка.
4. Комбинированный. Могут присутствовать одновременно различные виды секретов. Есть версии, в которых сувальдная часть помещена в цилиндровую, что обеспечивает лучшую защиту от взлома.

По части исполнительных устройств выделяют механические, электромагнитные и электромеханические принципы замыкания. Самым популярным является первый вариант, работа которого основана на вхождении металлического стержня из двери в специальный паз в раме.

Разновидности секретов

Механические секреты изготавливаются в различных вариантах:

1. В форме цилиндра. Основу составляет особая деталь – цилиндр. В его середине имеются штифты – элементы, которые мешают взлому замка. Такой замок называют английским. Он наиболее распространенный.
2. Кодовый. Открывается при введении ключа набором нужных цифр.
3. Сувальдный. Нахождение нескольких зубчиков на ключе, определяющих число сувальд.
4. Электронный. Создается на приводе, встроенном внутри.

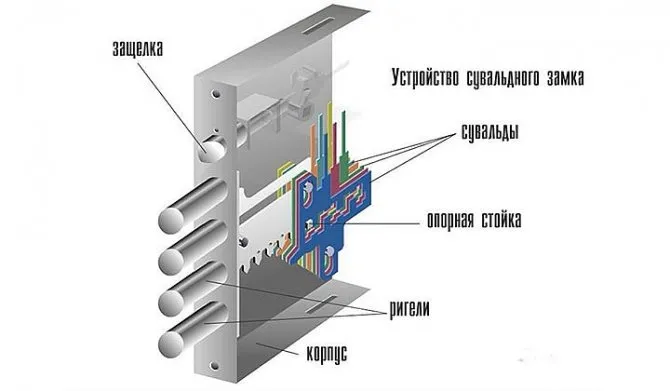

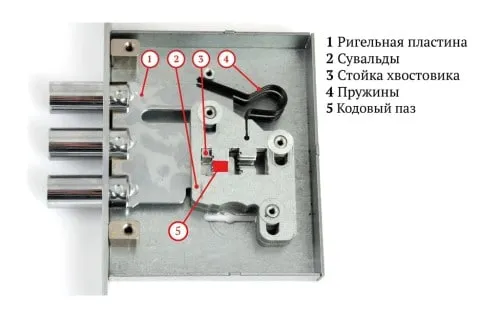

Как устроен дверной замок сувальдного типа

Основным элементом, обеспечивающим защиту от силового взлома, является стойка хвостовика засова. Зазор между ней и кодовым пазом напрямую влияет на функцию защиты.

От количества сувальд зависит время, которое может быть потрачено на взлом двери. Наиболее применяемым является вариант с шестью пластинами. Но чем их больше – тем надежней. Правильную работу обеспечивают пружины, позволяющие сувальдам возвращаться в исходное положение.

Бронепластины прикрывают самые уязвимые места, а лицевая сторона с рамкой – это не только элемент декора, но и защита от силового взлома.

Уязвимые места в цилиндрах

Если же открыть цилиндровый замок неродным ключом практически невозможно, то от действия вандалов такие устройства защищены недостаточно, их можно высверлить или выбить. Противостоять помогают защитные элементы, это броненакладки, изготовленные из особо прочных сплавов. Чтобы эта деталь на самом деле защищала личинку от вандальных действий, ее необходимо правильно разместить. Устанавливается она внутри полотна двери, а не поверх металла или декоративной обшивки. Броненакладки в обязательном порядке надо устанавливать на всех цилиндровых замках, а особенно там, где велика вероятность их взлома силовыми методами.

Принцип работы дверного замка с сувальдным секретом

В основе механизма лежит комплект пластин, у которых имеются фигурные вырезы.

Схема открывания достаточно проста: ключ своими зубцами выстраивает эти сувальды в определенное положение, позволяющее устроить поворот и отворить систему. Если же хотя бы одна из пластин в свой паз не попала, то механизм будет оставаться закрытым.

Ключ является носителем кода для выстраивания нужной комбинации пластин, а высокая степень надежности обеспечивается достаточно большими размерами устройства и наличием бронезащиты. Взломать такую систему силой весьма затруднительно.

Каковы особенности цилиндрового типа

В общей схеме конструкция дверного замка такого типа имеет следующее строение:

• личина;
• ригель и засов-защелка;
• корпус и лицевая рамка;
• рычаг для управления защелкой;
• ответная планка, в которую погружаются ригели при запирании.

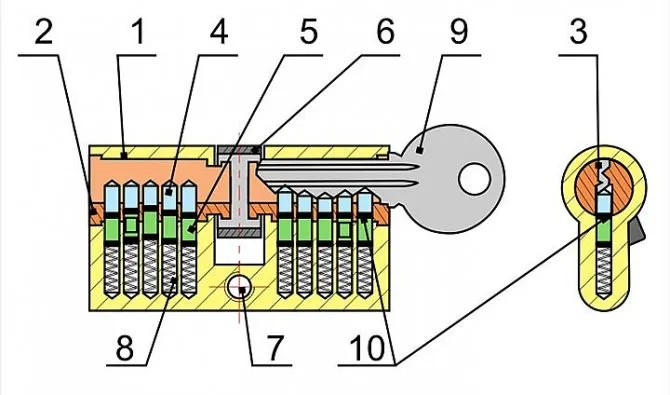

Цилиндр внутри коробки «замораживается» при помощи кодовых штифтов. При погружении в замочную щель ключа он выполняет задачу устроить их выставление на необходимые позиции, получая такую линию разделения, которая позволяет разблокировать личинку и сдвинуть ригели.

Что делать, если ключ украли или потеряли

Хотя личинку цилиндрового замка легко поменять в случае утери ключей, но не стоит сразу же этого делать. Многие современные устройства имеют функцию самостоятельной перекодировки. Что это значит? Личинка продается в комплекте с мастер-ключом. При потере ключей необходимо вставить мастер-ключ и провернуть его, произойдет перекодировка, и старыми ключами открыть замок будет невозможно. А вам надо будет сделать новые дубликаты с мастер-ключа. В случае когда в замке отсутствует функция перекодировки, ее легко можно заказать в сервисной мастерской, предъявив ключ-оригинал.

Как сделать дверной замок

Бывают умельцы, которые любят своими руками соорудить что-то нестандартное. Они и для двери интересный механизм придумают. Самый простой вариант – это сделать обычный засов из подручных средств. Но есть механизмы гораздо сложнее. Можно самостоятельно смастерить части замка дверного или же целое электромеханическое запорное устройство.

Как вариант, оно может иметь такую конструкцию:

• засов;
• актуатор от автомобильного замка;
• пульт с клавиатурой (или другой вид секрета);
• блок питания;
• определенный набор электроники и комплектующих (можно использовать платформу Arduino и подобные).

Если же надо сделать замок для шкатулки своими руками, то можно обойтись и обычной механической конструкцией в виде защелки. Или же купить готовую фурнитуру, но установить ее самостоятельно.

Ассортимент магазинов Москвы, да и других городов, позволяет найти любые детали, поэтому при желании можно не только самому щеколду соорудить, но и целый дверной запорный механизм с кодовым доступом или даже сенсором, считывающим отпечатки пальцев.

Особенности конструкций и рекомендации по их выбору

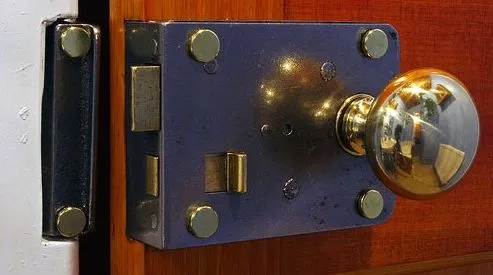

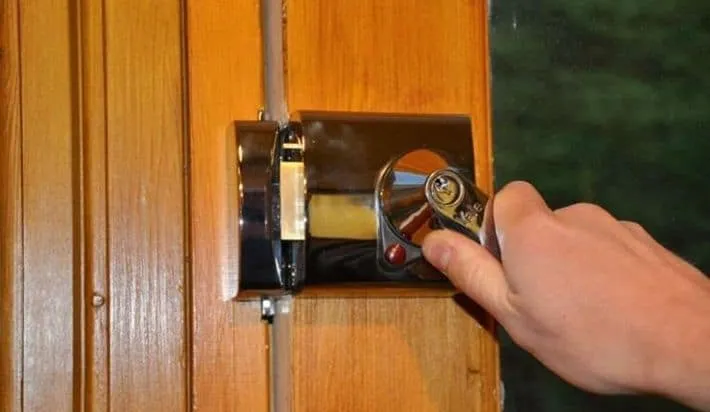

Устройство дверного накладного замка

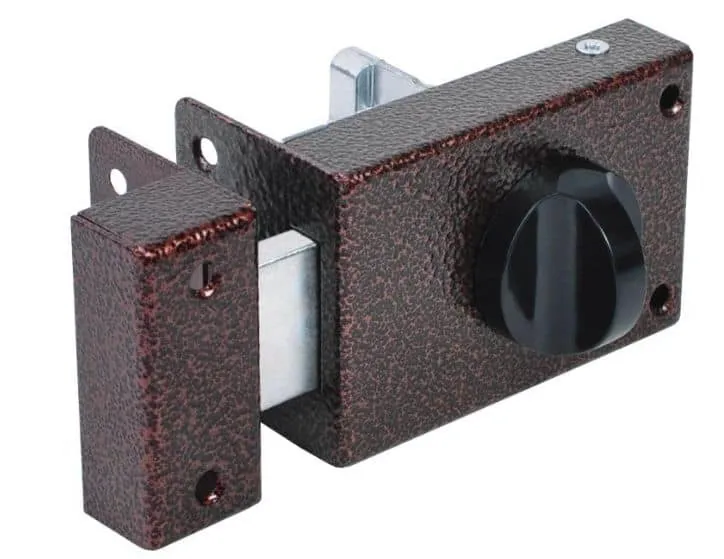

Стандартная комплектация такого замка состоит из:

• корпуса;
• лицевой планки;
• ответной части;
• приводного рычажка;
• секретного механизма запирания;
• уникального комплекта ключей для данного замка.



  Более подробно, об устройстве и работе накладного замка, рассказывается в представленном ниже видео.

Далее мы разберемся, какие преимущества и недостатки имеют накладные замки. Затем будут описаны основные типы изделий, и даны рекомендации по выбору конкретного варианта.

Преимущества и недостатки

Если вы еще не решили, какой тип замка ставить, то этот раздел поможет понять все преимущества и недостатки накладных систем.

Начнем с достоинств:

Иллюстрация	Описание
	Простота конструкции. Дверной накладной замок состоит из запирающего блока, ответной планки и комплекта ключей. Благодаря простоте замки очень долговечны и служат достаточно долго.
	Высокая степень защиты от несанкционированного проникновения. Если вы приобрели качественный вариант и правильно поставили его, то открыть дверь будет сложно. Совет! Если нужно обеспечить наивысшую степень защиты, то выбирайте электромеханические варианты.
	При монтаже надежность дверного полотна практически не страдает. Вместо большого паза под механизм мы делаем всего одно отверстие. Поэтому конструкция сохраняет максимальную надежность. А если вы решите со временем использовать другой вариант замка, то заделать одно отверстие будет намного проще, чем паз под механизм.
	Накладные дверные замки ставить намного проще и быстрее, чем врезные. Это самый легкий в плане монтажа вариант, поэтому выполнить работы под силу практически каждому человеку. Нужно соблюдать несколько простых рекомендаций, которые даны чуть ниже.

Следует разобрать и недостатки этих вариантов, их немного, но они есть:

• Максимальная надежность системы обеспечивается при открывании двери наружу. Если полотно открывается вовнутрь и коробка не очень надежная, то дверь можно выбить вместе с замком. Поэтому, если нужна высокая степень защиты, лучше комбинировать два варианта механизмов;

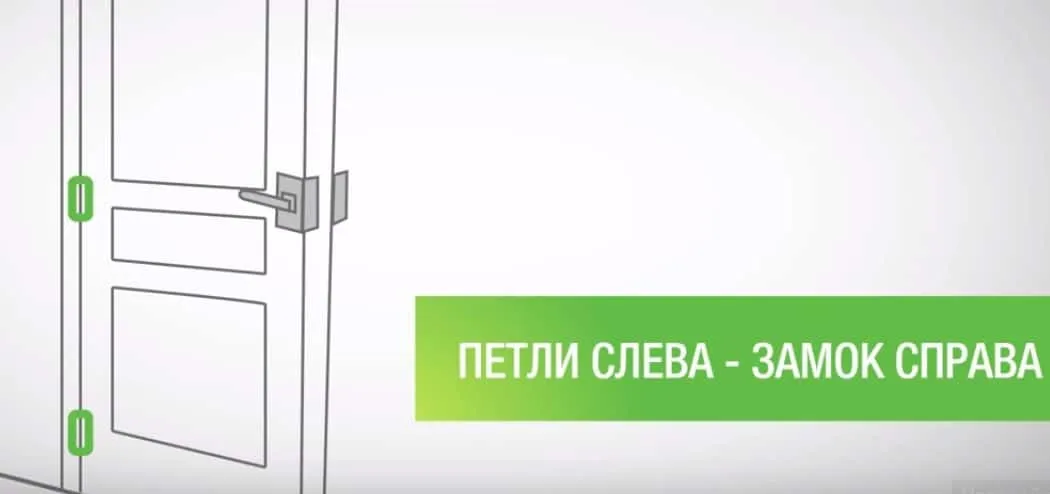

• Конструкции ориентированы на определенную сторону. Вам нужно заранее знать, какой вариант вам необходим — правый или левый. Определить это несложно: если петли справа, то замок слева, если же петли слева, то вам нужен правый замок. Для простоты производители обязательно маркируют изделия буквой «Л» или «П», чтобы сразу было понятно, на какую сторону ставится узел.

Типы изделий

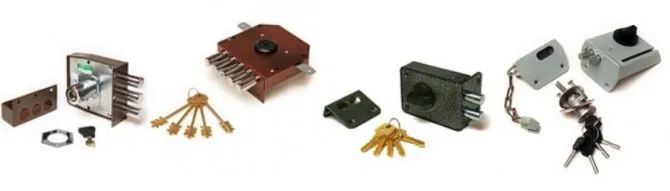

Мы разберем шесть основных вариантов, которые можно встретить в продаже и которые хорошо зарекомендовали себя:

Иллюстрация	Описание

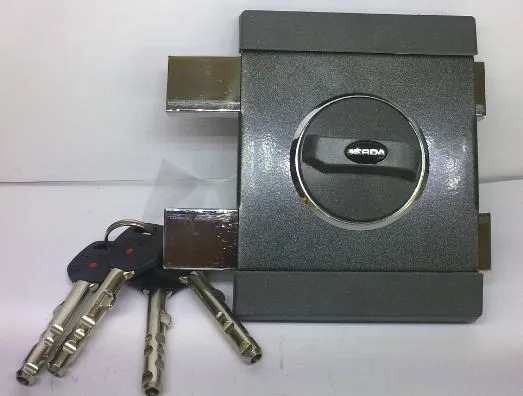

	Варианты с цилиндровым механизмом самые популярные и востребованные. У них есть несколько основных преимуществ: Доступная стоимость; Достаточно высокая надежность; Разнообразие моделей; Ремонтопригодность — если возникают проблемы с механизмом, то меняется только цилиндр, его можно купить отдельно с комплектом новых ключей, что очень удобно.

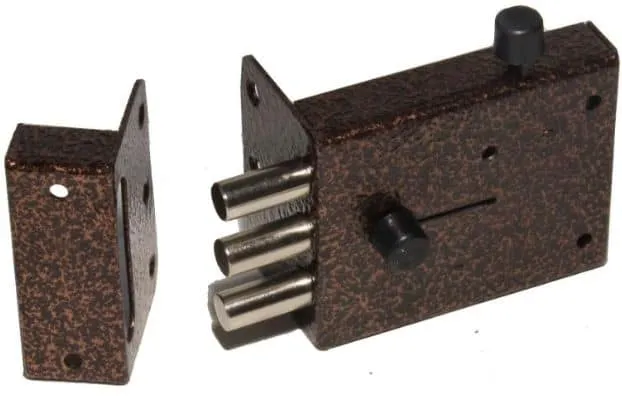

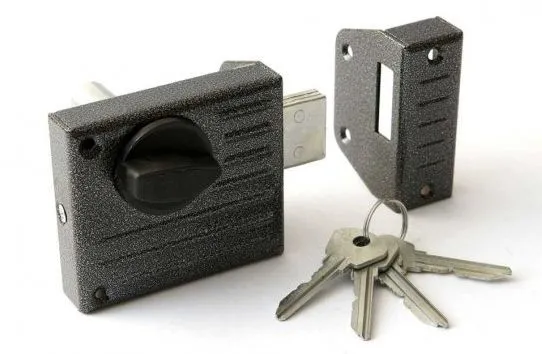

	Варианты с сувальдным механизмом отличаются особой надежностью. Это отличные дверные накладные замки для входных дверей из металла, где нужна прочность и массивность. Выступающие сувальды обеспечивают хорошее качество запирания и высокую стойкость к взлому. Самый главный минус этого решения — при выходе из строя механизма вам придется менять все изделие целиком.
	Штифтовые накладные замки отличаются строением внутреннего механизма. Он состоит из подпружиненных штифтов, расположенных в разных плоскостях и с разных сторон. Чтобы открыть замок, нужно вставить подходящий ключ, ничего поворачивать не надо — засов отходит при нажиме, что довольно удобно.

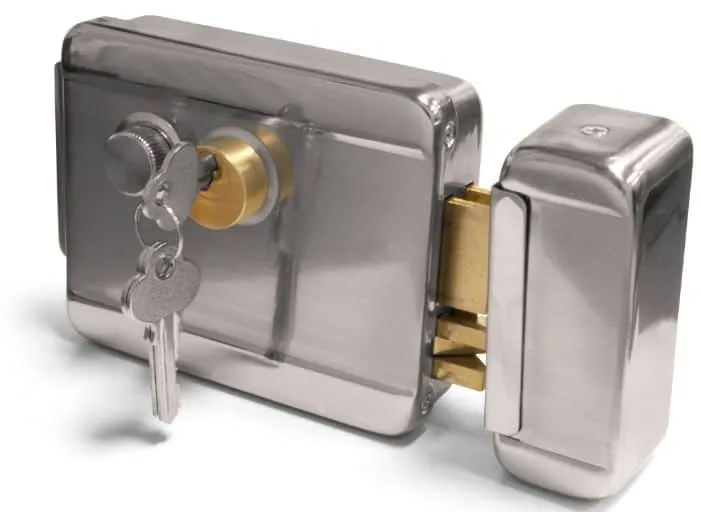

	Конструкции электромеханического типа отличаются тем, что в них защелка фиксируется с помощью магнита, который работает от напряжения 12 Вольт. Это обеспечивает дополнительную надежность, ведь, когда защелка заходит в ответную часть, замок автоматически закрывается. То есть не нужно постоянно запирать его ключом, что весьма удобно. Электромеханический накладной дверной замок имеет с внутренней стороны кнопку, которая может работать в трех режимах: Открывание изнутри; Блокировка системы в постоянно открытом положении; Блокировка самой кнопки, в этом случае замок и снаружи, и изнутри отпирается ключом.

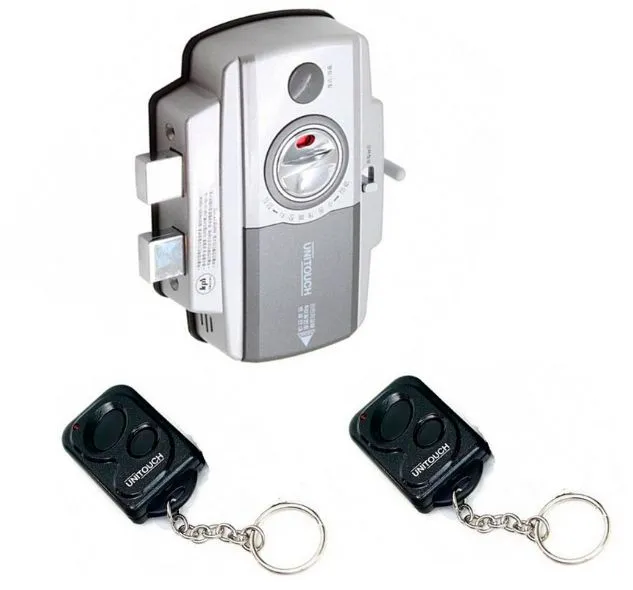

	Электронные замки — самое современное решение, которое имеет множество особенностей: Система открывается с помощью специального брелока. В самых новых вариантах управление может осуществляться с использованием смартфона; Замок не видно с наружной стороны, что очень важно. Злоумышленники не будут знать, как заперта дверь и что с ней делать; Конструкция работает от автономного питания, если отключат свет, то замок не откроется. Единственный минус этого вида изделий — высокая цена, за комплект придется заплатить около 25 000 рублей.

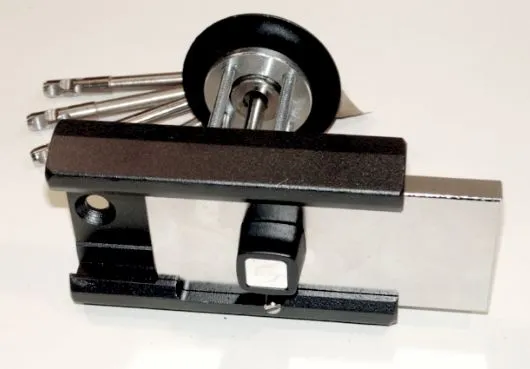

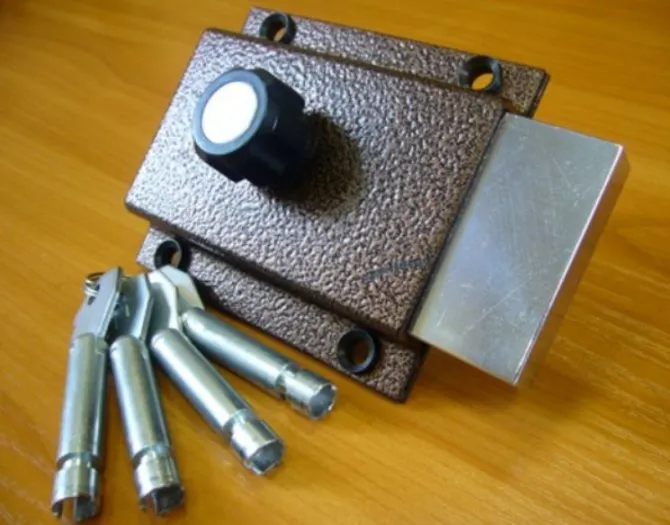

	Накладные замки бренда Барьер мы выделим в отдельную группу, так как они очень сильно отличаются от всех вариантов, представленных выше. Конструкция имеет ряд преимуществ: Механизм имеет объемное кодирование, его практически невозможно вскрыть отмычками; Большая площадь пластины делает запор очень надежным, сломать или согнуть его почти невозможно; Корпус выполнен из стали толщиной более 5 мм, что исключает его повреждение даже под сильными деформационными воздействиями. Важно! Этот вариант имеет высочайшую четвертую степень защиты от взлома.

Критерии, которые следует учитывать при выборе

Мы разобрались со всеми основными аспектами, теперь рассмотрим, на что стоит обратить внимание при покупке:

• Уровень секретности механизма. Тут все понятно: чем он выше, тем надежнее замок. По нормам ГОСТ есть несколько классов, чем цифра меньше, тем хуже конструкция. Что касается зарубежных вариантов, то они изготавливаются по другим стандартам, и тут лучше отдать предпочтение известным брендам, которые давно представлены на рынке и имеют положительные отзывы;

• Тип запирающей конструкции. Тут есть два основных варианта: в первом используются ригели, представляющие собой металлические цилиндры в количестве от двух до пяти штук. Во втором — ригеля нет, и главным запорным элементом является язычок. В металлические двери чаще ставятся варианты с ригелями, на деревянные конструкции больше применяются язычковые варианты;

• Конструктивные особенности двери, на которую будет ставиться накладной элемент. Для металлических входных конструкций лучше использовать массивные варианты высокой надежности. Если нужно сделать запор для деревянной двери в мастерской или внутри дома, то можно обойтись более простым и дешевым решением. И не забывайте об ориентации замка, ведь он может быть правым и левым;

• Принцип действия механизма. Все варианты можно разделить на три основные группы — механические, электромеханические и электронные устройства. Самыми популярными являются простые механические конструкции, при всей своей простоте и доступности они достаточно надежны. Если вы хотите более удобный вариант использования, то приобретайте более современные решения;
• Дополнительная комплектация. Если речь идет о механических вариантах, то в них может быть защелка, которая запирает дверь после захлопывания и не позволяет открыть ее с наружной стороны. В электронных системах нужно заранее определиться с количеством отпирающих устройств, так как в комплекте их обычно два, и каждый дополнительный элемент надо приобретать за отдельную плату.

Как установить замок

Как уже говорилось выше, поставить замок своими руками не составит особого труда даже человеку без опыта. Мы разберемся, как установить конструкцию на деревянное дверное полотно.

Кроме самого замка вам нужно иметь под рукой простой набор приспособлений:

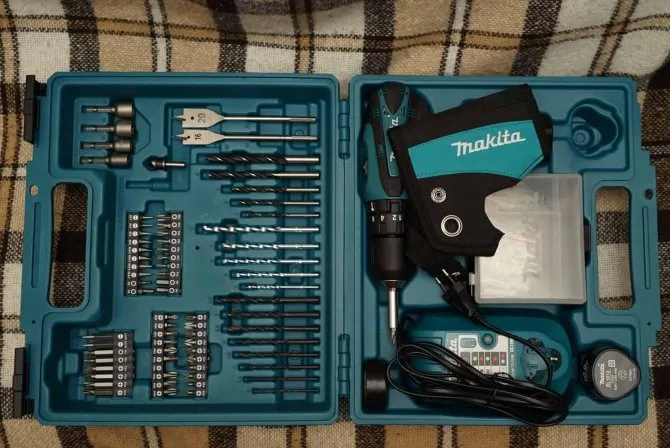

• Шуруповерт. В комплекте необходимо иметь насадки разной конфигурации и сверла по дереву или по металлу небольшого диаметра. Очень важно иметь хотя бы одно сверло, длина которого больше, чем толщина дверного полотна;

• Рулетка и карандаш. Без этих приспособлений сложно представить какие-либо строительные и монтажные работы. Длина рулетки может быть небольшой — 2 метра;

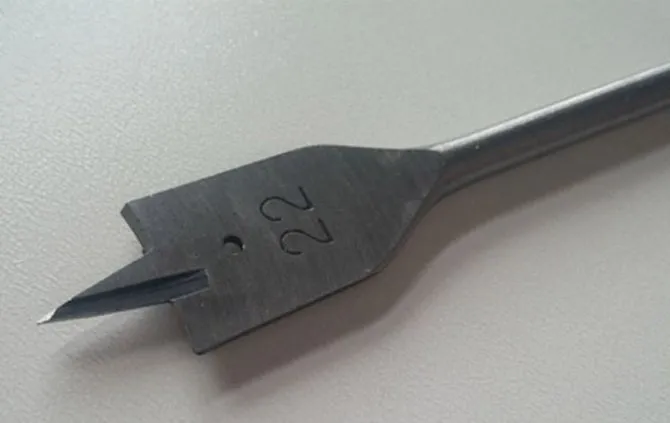

• Перьевое сверло диаметром 22 мм. С его помощью будет делаться отверстие под наружную замочную скважину. Диаметр может отличаться, поэтому заранее уточните этот момент в инструкции, которая обязательно идет в комплекте поставки замка;

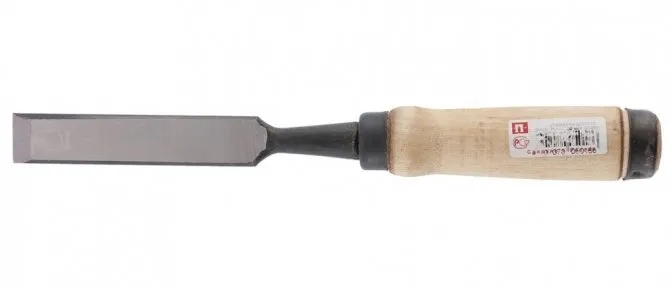

• Стамеска — используется, если нужно сделать паз под пластину на боковой стороне дверного полотна;

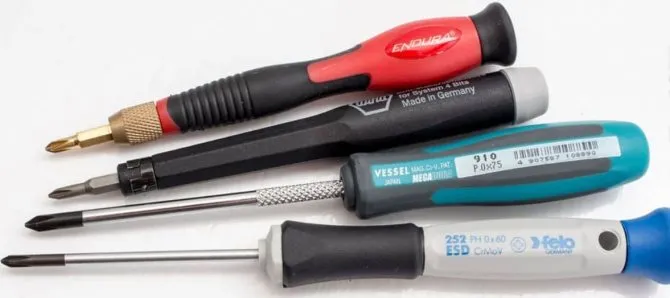

• Отвертка крестообразная РН2 может применяться и для закручивания крепежа, и для регулировки механизма, если это необходимо;

• Молоток нужен для крепления наружного кольца на замочную скважину.

Инструкция по проведению работ выглядит так:

Иллюстрация	Описание

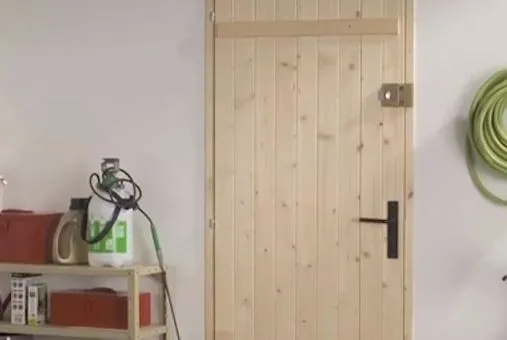

	В первую очередь нужно определиться, где будет располагаться замок. По стандарту накладные элементы располагаются на высоте примерно 150 см от пола. Но вы можете сдвинуть конструкцию туда, куда вам удобнее, никаких особых требований нет, главное — чтобы в процессе использования замок не создавал помех и обеспечивал высокое качество запирания.

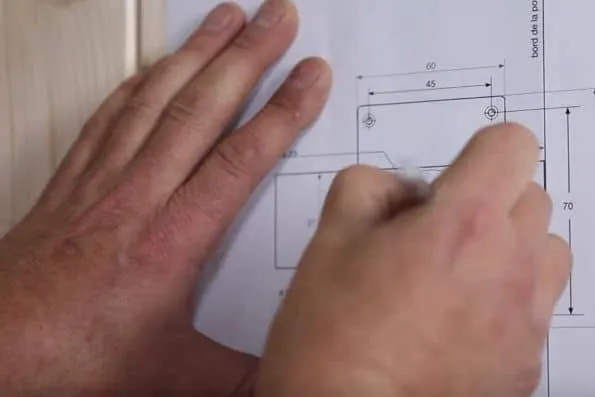

Читайте также:  Облицовка окон плиткой – правила отделки углов и откосов	Берется бумажный шаблон, который идет в комплекте поставки, и выставляется на краю дверного полотна так, чтобы ранее сделанная метка приходилась примерно на середину. Нам нужно перенести точки с бумаги на дверное полотно, для этого удобнее всего пользоваться обыкновенным шилом или другим острым предметом, который оставляет на двери хорошо видимые ориентиры.

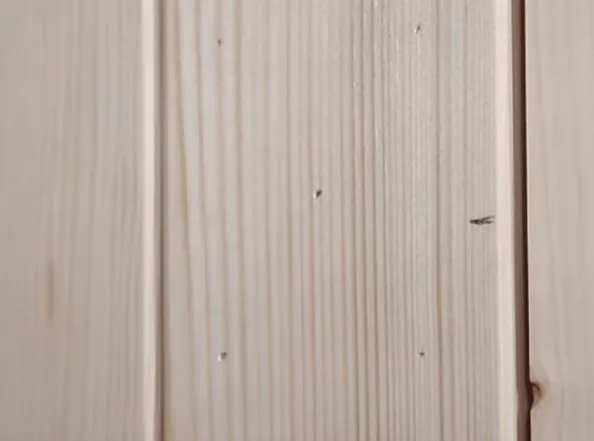

	Вот так выглядит готовая разметка на деревянной двери. Четыре точки по углам — это будущее положение саморезов, а метка посередине — ориентир под сверление отверстия на замочный механизм. При необходимости вы можете немного углубить метки, чтобы они были лучше видны.

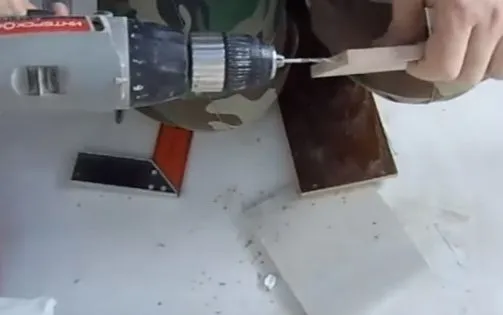

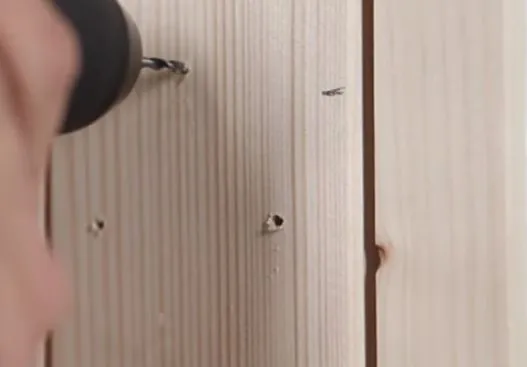

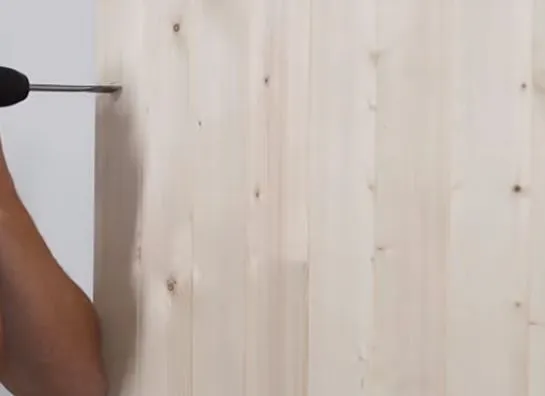

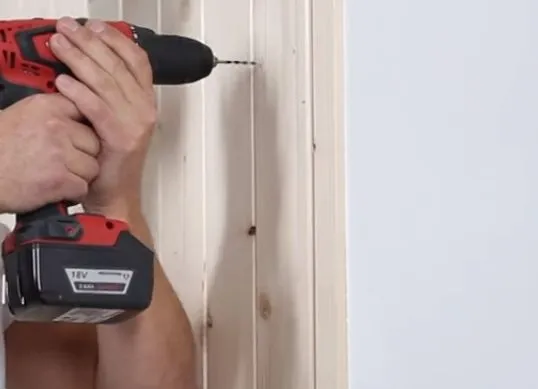

	Сверлятся отверстия по углам. Их глубина должна быть примерно такой же, как длина используемого крепежа, а диаметр — на 1-2 мм меньше, чем диаметр применяемых саморезов.
	Центральное отверстие нужно делать сквозным. Для этого на шуруповерт ставится длинное сверло и в процессе работы постоянно контролируется положение электроинструмента. Он должен располагаться горизонтально.

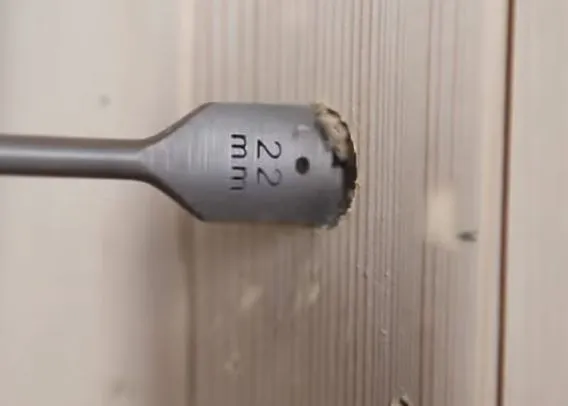

	На шуруповерт ставится перьевое сверло и делается выемка примерно на половину толщины дверного полотна. Тут все просто, главное — держать инструмент так, чтобы сверло располагалось горизонтально, как на фото.
	С наружной стороны перьевое сверло ставится в ранее просверленное тонкое отверстие и делается сквозная полость. Такой вариант проведения работ обеспечивает идеальную геометрию отверстия с обеих сторон.
	Остается только закрутить четыре самореза, после чего нужно вывести язычок замка в открытое положение и выставить ответную часть так, как это необходимо.

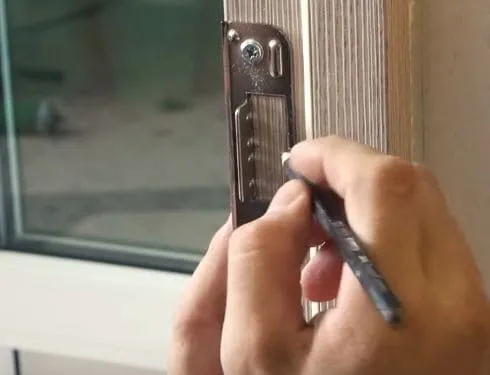

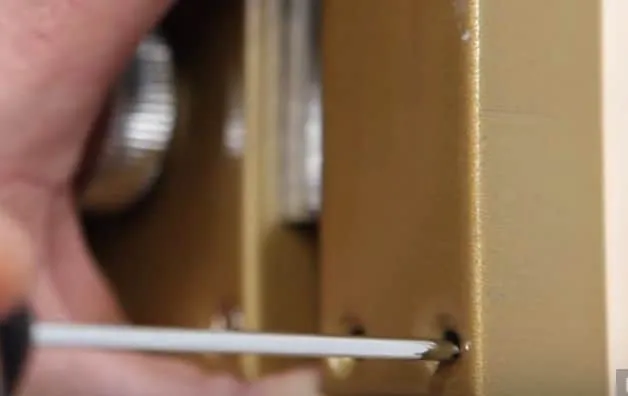

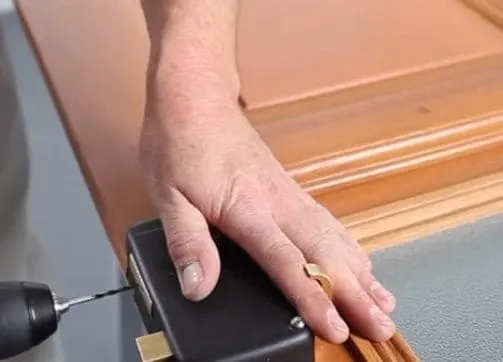

	Придерживая ответную планку в нужном положении, сделайте метки с помощью тонкой отвертки, шила или обычного гвоздя.
	Сверлятся отверстия. Их глубина должна соответствовать длине саморезов.

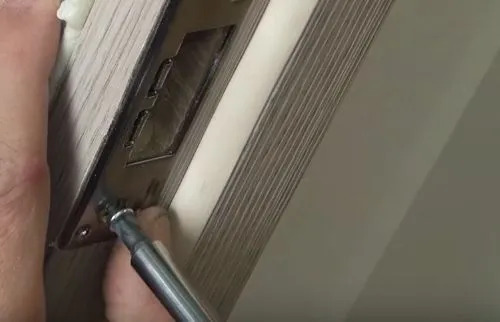

	Ответная планка закрепляется. Все просто: в ранее сделанные отверстия вкручивается 4 самореза.

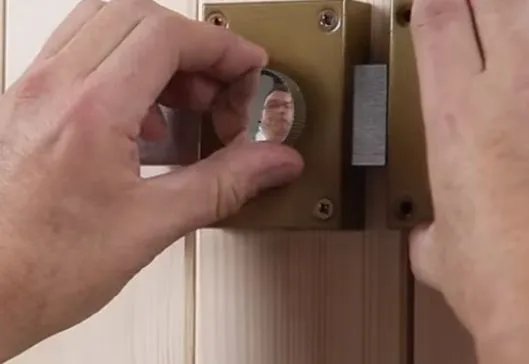

	На наружную сторону аккуратно ставится и подбивается молотком металлическое кольцо. Работа окончена, остается проверить работу замка.
