Схемы дверных замков — разновидности — накладные, врезные и встроенные

Дверные замки для входной двери имеют важное значение в структуре двери, так как безопасность владельца и его семьи напрямую зависит от качества, прочности и надежности этих механизмов. Если вы интересуетесь, можно рассмотреть схему работы дверного замка для более подробного понимания…

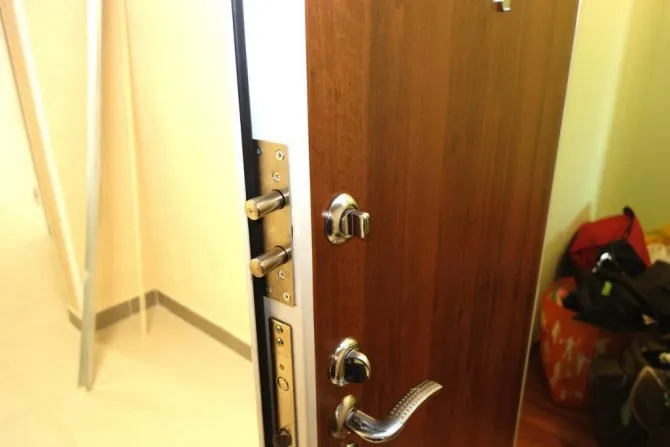

Замок во входной двери

Типы замков по способу установки

Потребители могут выбрать один из трёх базовых вариантов установки запирающего элемента для своих входных дверей:

• Встроенный замок – устанавливается на этапе производства дверного полотна, не подлежит съёму, ремонту или диагностике без снятия стальных листов и бронепластин.

Считается одним из самых надёжных механизмов, так как при установке используются кондукторы, а сам замок поставляется в составе партии, проверенным поставщиком, на основе долгосрочного контракта с заводом.

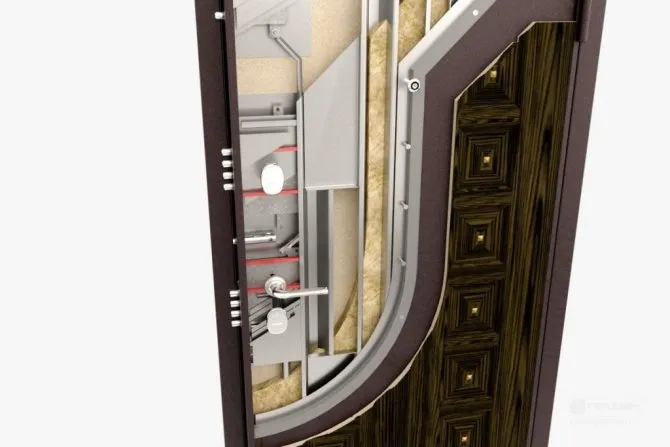

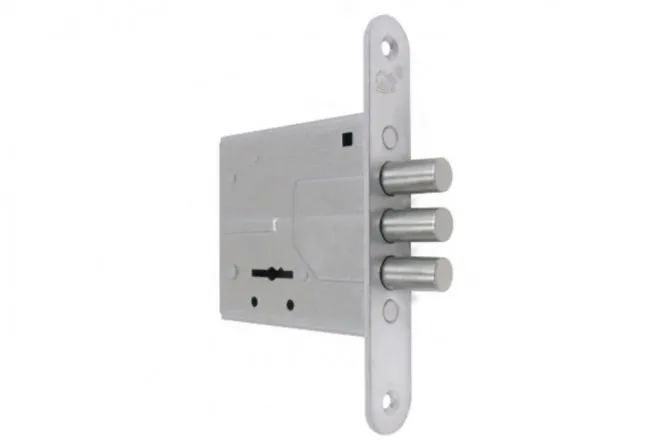

Встроенный замок

• Врезной замок – механизм, который встраивается в дверные полотна с применением специального режущего инструмента. Ригель, личинка или сувальдные пластины вставляются в тело полотна после прорезки металла, после чего фиксируются таким образом, что на поверхности изделия не остаётся съёмных деталей, которые мешают нормальной эксплуатации двери.

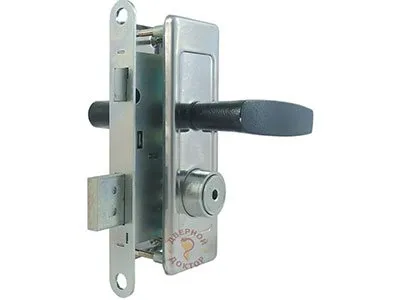

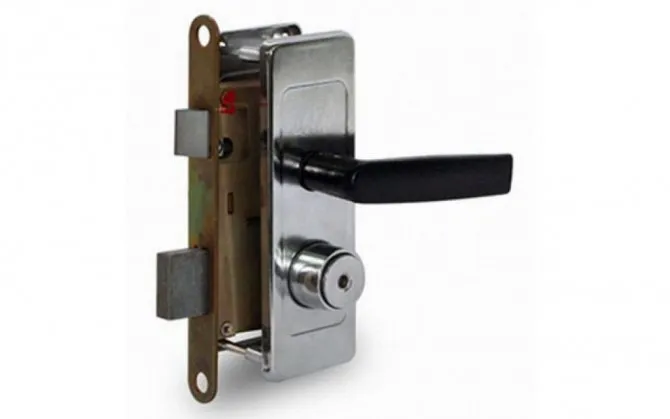

Врезной замок

• Накладной замок – самая простая конструкция, которая монтируется на любом этапе эксплуатации входной двери. Отличается простотой установки, но не отвечает требованиям по безопасности собственника помещения.

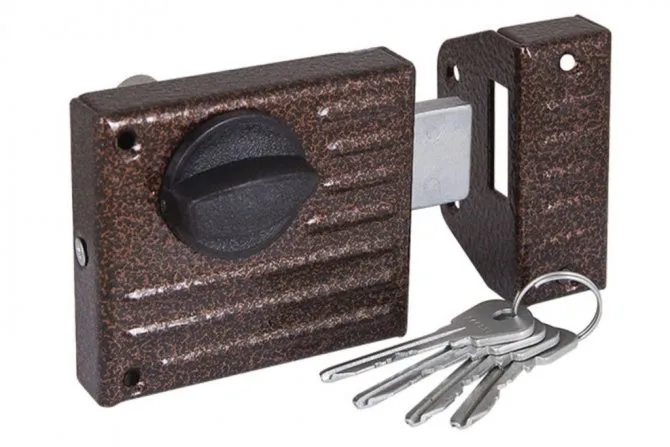

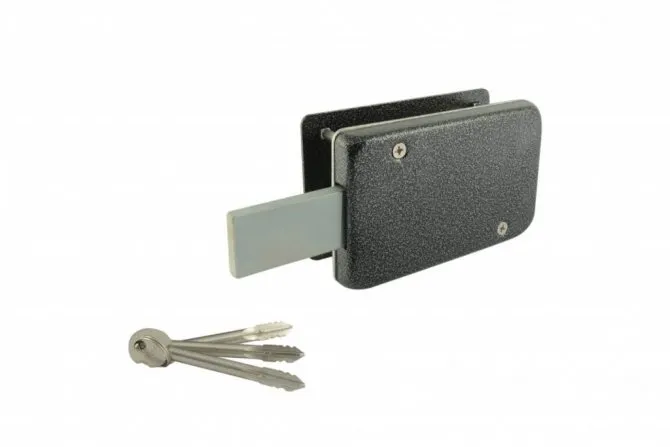

Накладной замок

Лучшим вариантом является приобретение дверного плотна в полном комплекте с коробкой, петлевыми подвесами и замками, так как такие изделия монтируются единовременно на заводе и отвечают всем требованиям по надёжности, долговечности и повышенной безопасности.

Разновидность запорных устройств

В наше время при необходимости не так просто выбрать дверной замок, как может показаться, поскольку в магазинах на прилавках имеется огромное количество различных моделей. За последние 10 лет ассортимент такой продукции значительно расширился, но основа не претерпела изменений, по конструкции дверного замка выделяют следующие виды:

• врезные;
• накладные;
• навесные или амбарные;
• сувальдные;
• кодовые.

Наибольшим спросом пользуется устройство накладного и врезного замка, а все остальные приспособления относятся к нестандартным решениям, на рынке их доля составляет не более 7%. Таким образом, рассмотрим устройство дверного механизма двух основных категорий.

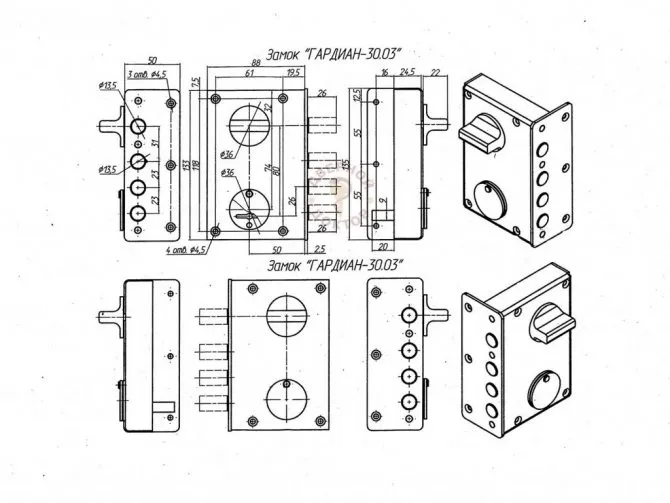

Устройство накладных замков

В настоящее время для входных дверей, такие запирающее устройства практические не применяются. В то же время, на даче или в технических помещениях, при использовании деревянных или щитовых дверных полотен, накладные конструкции приобретаются из-за простоты монтажа и низкой розничной стоимости. В конструкцию накладного замка входят следующие детали:

• Базовый стационарный элемент, который фиксируется к полотну двери. С интерьерной стороны замка располагается поворотная рукоятка, а с наружной – личинка для ключа.
• Ответное отверстие со стальной пластиной, на обрамляющей коробке дверного полотна, в которую заходит язычок замка при закрывании двери ключом.

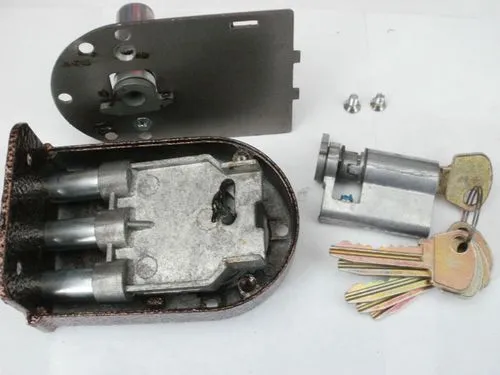

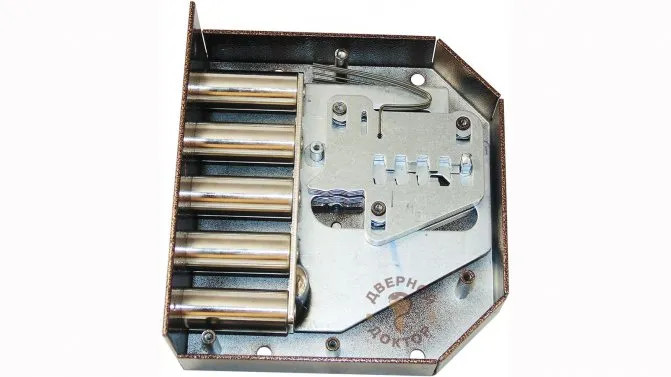

Устройство накладного запирающего элемента

При монтаже накладного замка важно учесть соосность запирающего ригеля и ответного отверстия, так как, при малейшем отклонении, язычок не попадёт в предназначенное для него пространство, что вызывает сложности с запиранием.

Как сделать дверной замок

Бывают умельцы, которые любят своими руками соорудить что-то нестандартное. Они и для двери интересный механизм придумают. Самый простой вариант – это сделать обычный засов из подручных средств. Но есть механизмы гораздо сложнее. Можно самостоятельно смастерить части замка дверного или же целое электромеханическое запорное устройство.

Как вариант, оно может иметь такую конструкцию:

• засов;
• актуатор от автомобильного замка;
• пульт с клавиатурой (или другой вид секрета);
• блок питания;
• определенный набор электроники и комплектующих (можно использовать платформу Arduino и подобные).

Если же надо сделать замок для шкатулки своими руками, то можно обойтись и обычной механической конструкцией в виде защелки. Или же купить готовую фурнитуру, но установить ее самостоятельно.

Ассортимент магазинов Москвы, да и других городов, позволяет найти любые детали, поэтому при желании можно не только самому щеколду соорудить, но и целый дверной запорный механизм с кодовым доступом или даже сенсором, считывающим отпечатки пальцев.

Устройство врезных и встроенных замков

Такие механизмы, чаще всего, используются при комплектации входных дверей на заводах. Изделия отличаются наличием поворотного рычага, который приводит в движение пружинный механизм и открывающийся язычок. Даже если замок не заперт, дверь надёжно зафиксирована в притворе. Особенности конструкции врезных или встроенных замков:

• Каждое изделие оснащается ручкой.
• Все замки комплектуются запирающим роторным, сувальдным или другим механизмом.
• Для установки изделия требуется разметка полотна с торцевой, фасадной и интерьерной частей полотна.

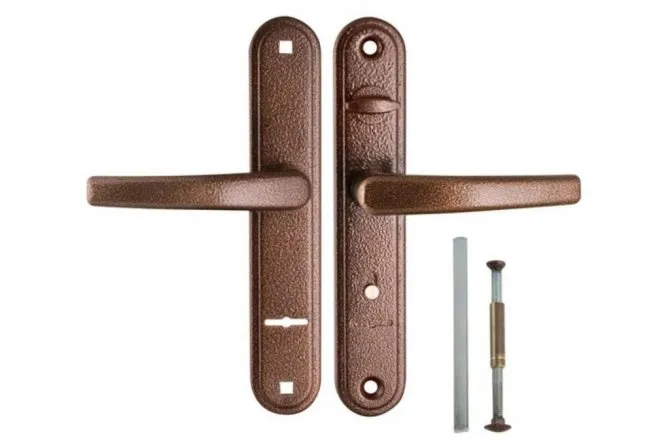

Ручка запирающего механизма

• При монтаже необходимо вырезать часть каркаса, а также само полотно с внутренней и внешней панелей двери.
• Все встроенные замки комплектуются декоративными накладками, маскирующими место установки.
• При повороте ключа, приводятся в движение запирающие стальные трубчатые ригели, которые надёжно блокируют дверь не только в местах расположения механизма, но также по всему периметру полотна.
• В отличие от накладных изделий, отличаются повышенной надёжностью и взломостойкостью.

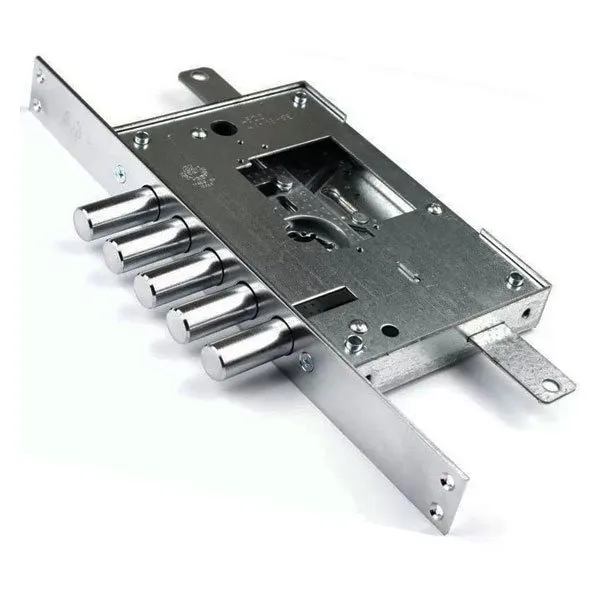

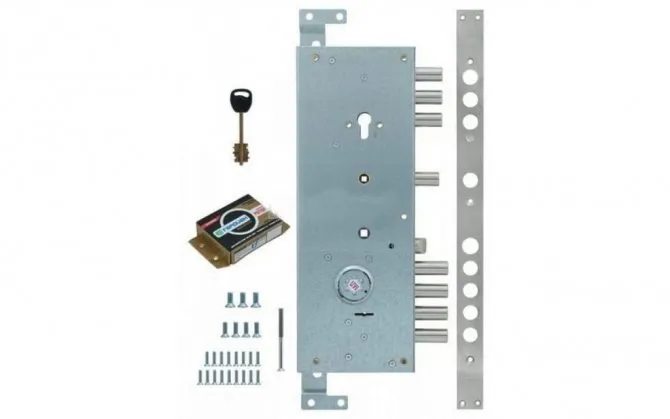

Взломостойкий механизм

Качественные врезные или встроенные замки закрываются на ключи, бородка которых имеет множество уступов, образованных при лазерных порточках. Это значительно усложняет работу злоумышленников, так как подобрать дубликат практически невозможно. Наиболее популярными и надёжными считываются изделия израильского, немецкого и американское производства.

Посмотрите видео как установить замок на дверь своими руками

Приобретение конкретной модели напрямую зависит от многочисленных составляющих, из которых наиболее существенные – эксплуатационные условия и политика ценовой установки. Хотя, в данной ситуации не нужно стремиться заполучить избыточную дешевизну, так как подобная экономия на практике не оправдана.
Целесообразнее однажды потратиться и купить дорогостоящий, но качественный и надёжный замок. Иначе придётся регулярно затрачивать время и денежные средства на приобретение дешёвых изделий, обладающих лишь одним достоинством – небольшой ценой.

Конструкция замка для входной двери

Каждое запирающее устройство, вне зависимости от его типа и способа установки, состоит из следующего набора важных деталей:

• Ригель – основной элемент, в котором располагается забирающий механизм и подвижный язычок с пружинным приводом.

Ригель

• Личинка – стальной элемент с отверстием для ключа, имеющий разные проточки, которые соответствуют ответным пазам на съёмном изделии для разблокировки замка.

Вставляется перпендикулярно полотну двери, снабжается поворотным механизмом и системой зацепов для приведения язычка в движение.

Личинка

• Язычок – плоский стальной элемент повышенной прочности, который перемещается от поворота ключа или ручки, обеспечивая блокировку двери при проникновении через отверстие в теле стальной коробки.

Язычок

• Нажимная или поворотная ручка – рычаг, соединённый со стержнем, передающим усилие на запирающий механизм при открывании.
• Ответная планка с отверстием – деталь устанавливается на вертикальном импосте дверной коробки, предназначена для удобного проникновения язычка при запирании двери.

Ответная планка

• Маскирующая пластина – устанавливается на финальном этапе монтажа замка, скрывает все дефекты и детали механизма. Как правило, является парной конструкцией, за исключением случаев использования одностороннего замка – поворотной щеколды со стороны интерьера.

Декоративная пластина

Технологии производства замков давно шагнули вперёд, и сегодня злоумышленникам очень непросто вскрыть даже простую вдарь с врезным механизмом, так как, большинство ключей имеют лазерную проточку, которая отличается максимальной точностью, и без специального дорогостоящего оборудования, изготовить отмычку не представляется возможным.

Ключ с лазерной проточкой

Обзор марок механизмов под металлические двери

Под установку внутрь металла берут только замки, соответствующие определенным требованиям. Комплект должен быть оснащен прочной ответной накладкой. Замок обязан противостоять взлому, сохранять работу, несмотря на физическое воздействие, если, например, попытаются взломать проход ломом или ударами ног.

Среди экономичных изделий стоит рассматривать продукцию отечественного производителя под марками Гардиан, Эльбор или Бордер. Из зарубежных хорошо зарекомендовали себя Apexs из Китая, а также Securemme и Mottura от Итальянских изготовителей.

Более дорогостоящие варианты производят в Италии под марками Cisa, Mottura, Securemme для сейфов. От Израиля есть Mul-T-Lock, Германии – Abus, Финляндии – Abloy. Высокие показатели качества у Rale Kilit турецкого производства, Титана из Словении.

Важно ответственно подходить к выбору замков, ведь от них будет зависеть не только целостность имущество, но и сохранность жизни. Под установку на межкомнатные двери следует выбирать такие, которые смогут должным образом обеспечить интимность. Но при этом требуется, чтобы была возможность открыть засов снаружи, если внутри комнаты случайно закроется домашнее животное или ребенок. В такой ситуации предохранение крайне важно.

Комментарии

Рекомендуем почитать

Замки, Разное Какой врезной замок выбрать для максимальной защиты деревянной входной двери? Замки врезного типа отличаются от остальных способам установки. Они …

Замки, Фурнитура Особенности выбора замка для раздвижных межкомнатных дверей В домах и квартирах устанавливают разнообразные межкомнатные двери: …

Замки, Фурнитура Магнитные замки и другая фурнитура для бесшумных межкомнатных дверей В квартирах, где проживают большие семьи с интенсивным бытом, уют …

Дверной проем, Замки, Разное Как выполнить замер дверного проема для качественной установки межкомнатной двери? Установка дверных конструкций – это процесс, который занимает …

Классификация секреток для замков

Одной из основных деталей любого замка является личинка с поворотным механизмом, которая обеспечивает блокировку язычка в ригеле и препятствует свободному открыванию двери.

Такой элемент называется секреткой и является уникальным, так как ни одна компания в мире не изготавливает двух идентичных механизмов, применяя сложную систему случайных кодировок. Все секретки, используемые в современных запирающих механизмах, подразделяются на следующие базовые типы:

• Цилиндровые или роторные секретки. Представляют собой стальной цилиндр с внутренней проточкой, по граням которой устраиваются штифты на миниатюрных пружинах. В положении покоя, все детали находятся на одинаковом расстоянии друг от друга.

При вставленном ключе, каждый из штифтов повторяет форму проточки на бородке, что обеспечивает разблокировку поворотного механизма.

Цилиндровая секретка

• Сувальдные замки – более сложные механизмы, состоящие из множества плотно уложенных друг по отношению к другу стальных пластин из высокопрочной, стали. Ключ плоской формы имеет форму бабочки с многоступенчатой проточкой боковых граней.

При установке клича в скважину и его повороте, каждая сувальда приводится в движение, поворачиваясь под определённым углом до тех пор, пока не достигнет нужного положения.

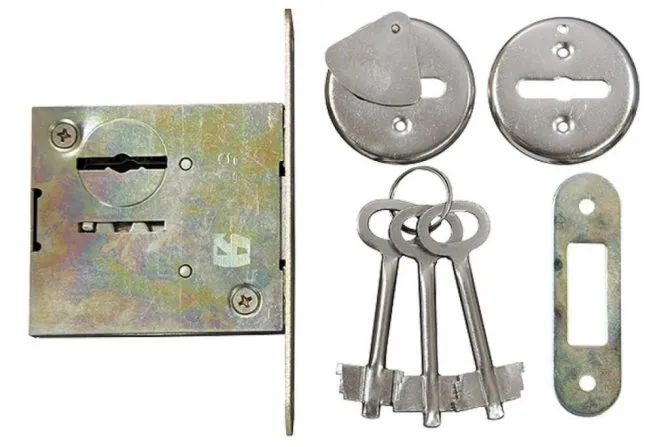

Сувальды

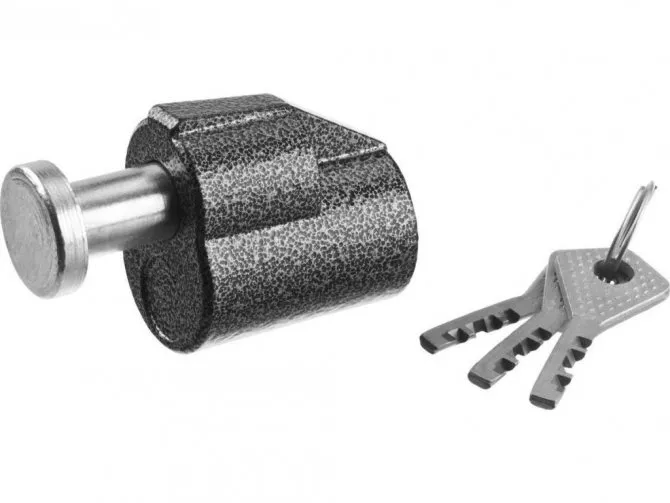

• Ригельные замки – в названии механизма уже объясняется принцип их работы – с внутренней стороны, такой замок открывается путём отжатия стержневых блокирующих ригелей-защёлок.

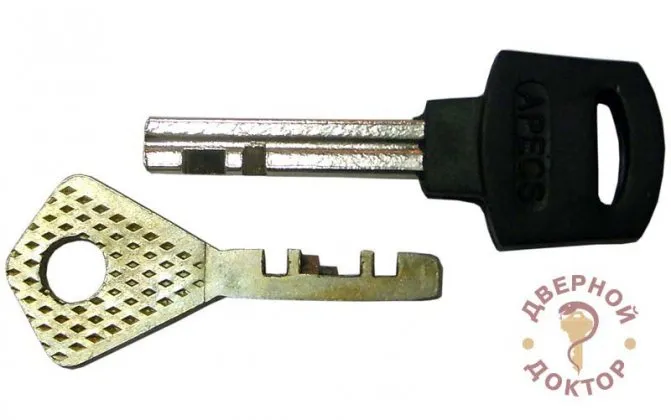

Ключ ригельного замка

С фасадной плоскости двери, пружинный механизм приводится в движение при установке ключа сквозь скважину с пружинными штифтами. Рычажный механизм с зацепами обеспечивает свободу перемещения ригелей, что способствует открыванию двери.

Ригельный замок

• Дисковые – менее популярные замки, в основе конструкции которых присутствуют плоские металлические диски. Ключ представляет собой стержневой элемент с несколькими проточками на самом торце.

Ключ дискового замка

При установке ключа в скважину и повороте, каждый диск сдвигается на определённое количество градусов, до достижения кодировочной схемы, которая открывает язычок запирающего устройства.

Дисковый замок

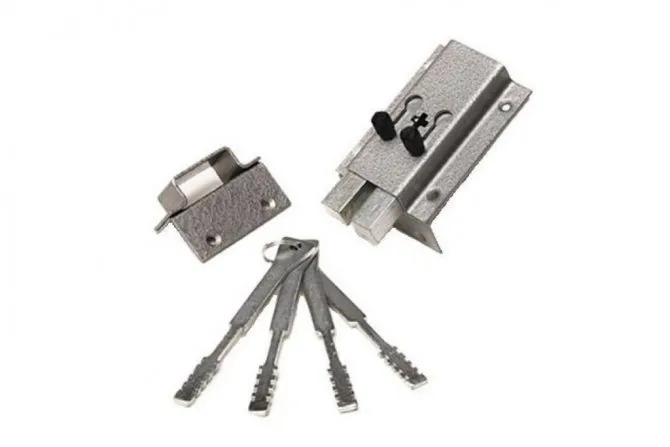

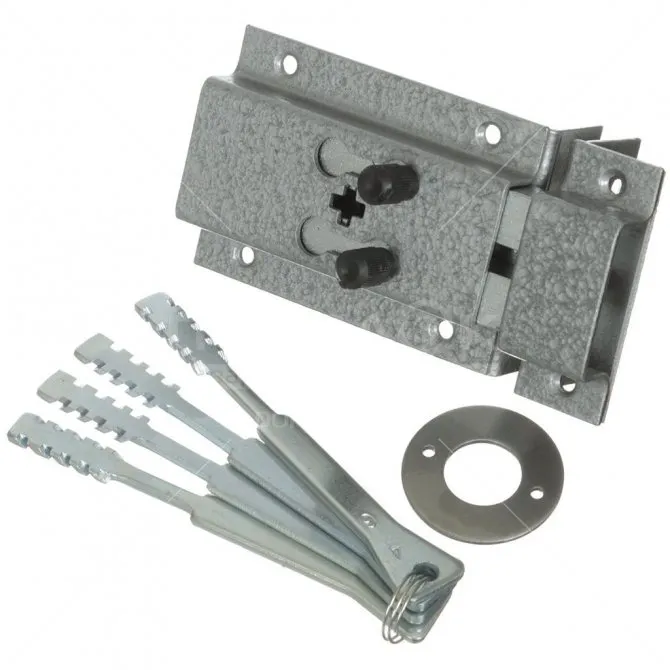

• Крестообразные замки – широко применялись в советское время. Их другое название – «гаражные». Ригель отодвигается в теле врезной конструкции при установке в неё ключа с его последующим поворотом. Форма запирающего элемента на срезе представляет собой равносторонний крест.

Такие замки считаются одними из самых небезопасных, так как опытный взломщик может открыть их при помощи обычной отвёртки.

Крестообразный замок

Некоторые современные металлические входные двери из числа повышенной ценовой категории оснащаются сразу несколькими замками, а также комбинированными запирающими устройствами. Такие механизмы одновременно снабжаются двумя личинками, каждая из которых имеет свой ключ.

Комбинированный замок

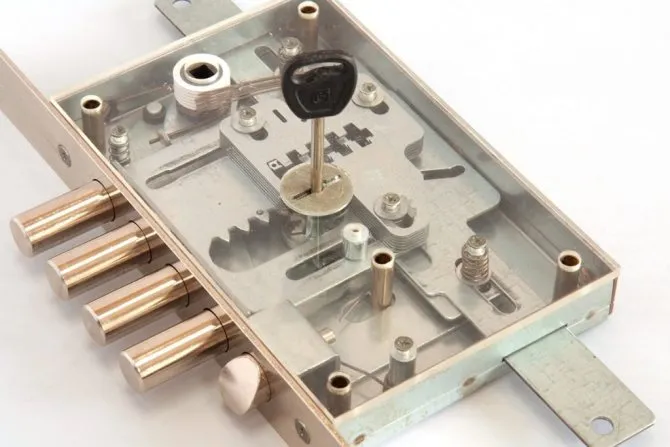

Чаще всего, сувальдный механизм запирает полотно с помощью разнонаправленных ригелей, после чего, второй замок надёжно блокирует отверстие для ключа в конструкции первого механизма. Открыть такие замки без разрушения конструкции или оригинального ключа практически невозможно.

Механизм секретности

Замок — это в первую очередь механизм секретности, который обеспечивает ему те или иные охранные свойства или защитные характеристики. Механизм секретности, пожалуй, самое главное в конструкции замка.

В рамках данного материала мы не сможем подробно поговорить о каждом механизме секретности, поскольку каждый из них заслуживает отдельного материала. Тем не менее, перечислим основные из них, с которыми сталкивался буквально каждый из нас.

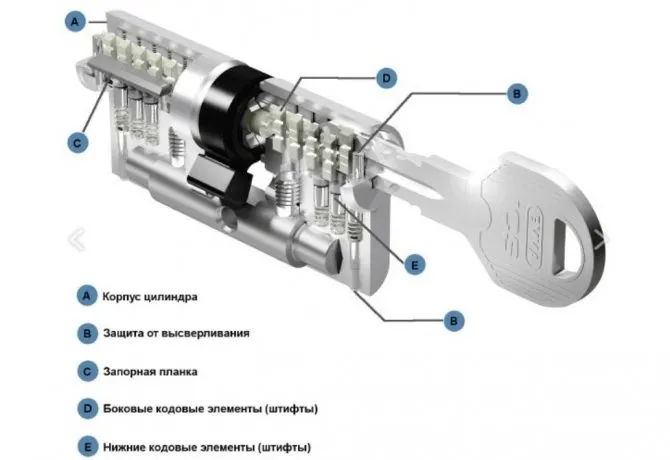

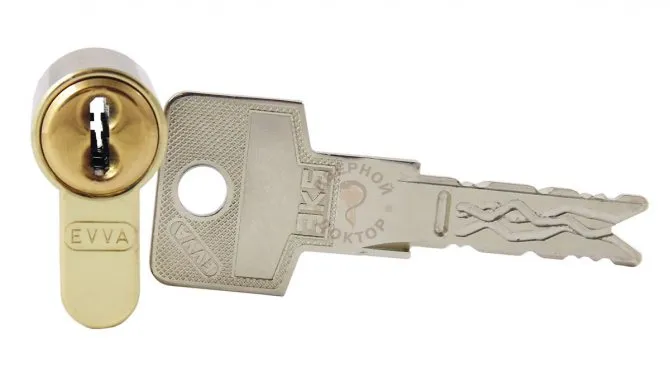

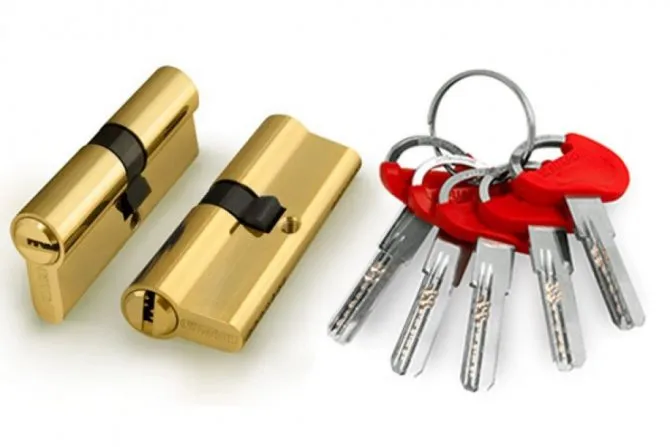

Цилиндровый механизм секретности

Английский замок – это такое запирающее устройство, которое имеет маленький ключ. Разработан он был английским “технарём” в 19-м веке, поэтому с тех пор часто «английским» и зовётся.

Привычную для всех “личинку замка” правильнее называться “цилиндровым механизмом секретности”. Встречаются самых разнообразных производителей, от дешёвых одноразовых и бестолковых, до дорогих высокозащищённых высокого европейского качества.

К плюсам цилиндрового механизма секретности можно отнести небольшой удобный ключик и удобство управления замком в целом. К минусам — низкую вандалоустойчивость и необходимость защиты от силовых методов вскрытия, о которых мы рассказывали о бронепластинах и броненакладках здесь

Если же вас интересует то, как выбрать цилиндр за место старого и какие для этого надо знать параметры, это можно подглядеть в коротком видеоматериале ниже:

Сувальдный механизм секретности

Второй тип механизма, часто встречаемый на входных дверях и сейфах — это сувальдный механизм, характеризующийся большим длинным “ключом-бабочкой”.

Хороший сувальдный замок, зачастую, дешевле хорошего цилиндрового, поскольку более прост в изготовлении. И при этом, сувальдник зачастую обладает бОльшей вандалостойкостью.

Но огромный минус сувальдного замка, который многих отталкивает — это большой неудобный ключ и не самый удобный способ управления (вертушка есть далеко не на каждом, и поворачивается только в определённом состоянии замка).

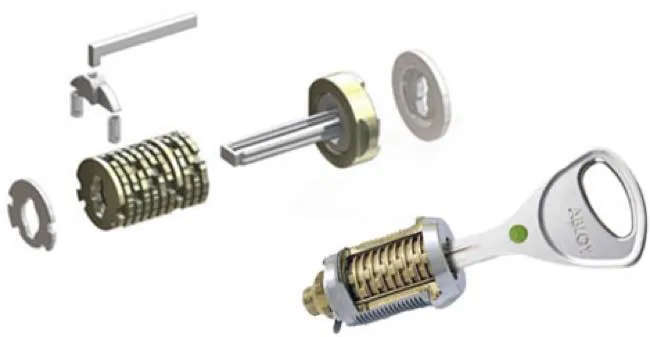

Дисковый механизм секретности

Ещё одним распространенным типом механизма секретности замка является дисковый механизм секретности.

Характеризуется наличием небольшого полукруглого ключа (либо прямоугольным, если он двухсторонний), с расположенными на нём углами нарезки секретов, а также отсутствием возможности вынуть ключ без возврата в “исходное” положение.

Мы чаще всего привыкли видеть дисковый механизм секретности на навесных замках. Чуть ранее — встречался и в квартирных, например в накладных щелкунах и во врезных замках-кнопках.

Хочется подчеркнуть, что нельзя утверждать о преимуществах замка с тем или иным механизмом. Как и у любой медали, здесь тоже есть “две стороны”.

Любой из перечисленных механизмов секретности может быть изготовлен с высоким качеством и иметь высочайшие охранные свойства. Точно также, как любой из них может иметь отвратительные характеристики, быстро ломаться и открываться “двумя крючками” за секунды.

Конструктивные особенности популярных замков, используемых во входных дверях

Каждый из типов запирающих устройств, перечисленных выше, отличается внутренним строением и принципом работы. Наиболее часто используемые запирающие устройства состоят из следующих конструктивных элементов:

1. Сувальдные – самые надёжные механизмы, часто устанавливаемые даже во взломостойких сейфах.

• Главные элементы данного замка – стальные пластины – сувальды, кромки которых обрабатываются по форме бородки ключа.
• Пружины, соединяющие все сувальды в единую конструкцию.
• Штанга – плоский язычок, который располагается внутри ригеля и приводится в движение при определённом расположении каждой сувальды. Координаты расположения пластин являются кодовым алгоритмом для разблокировки замка.

Штанга сувальдного механизма

• Отверстия для ключа, выполненное в форме широкой плоской щели. В личинку можно вставить практически любой ключ с аналогичной формой бородки-бабочки, но провернуть изделие без совпадения каждой проточки с сувальдами невозможно.

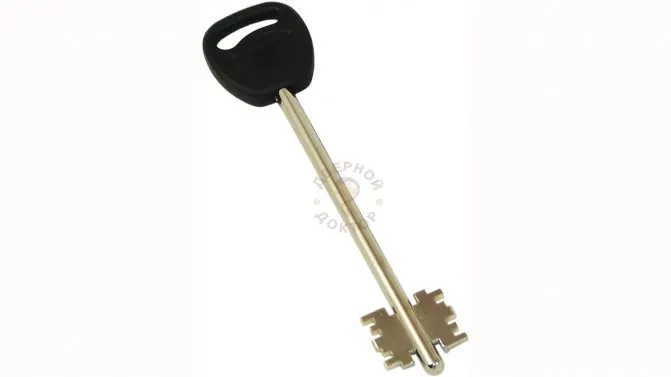

Скважина сувальдного замка

1. Цилиндровые, или роторные запирающие механизмы – отличаются простотой при эксплуатации и относительно невысокой розничной стоимостью. В основе конструкции лежат следующие элементы:

• Стальной цилиндр.

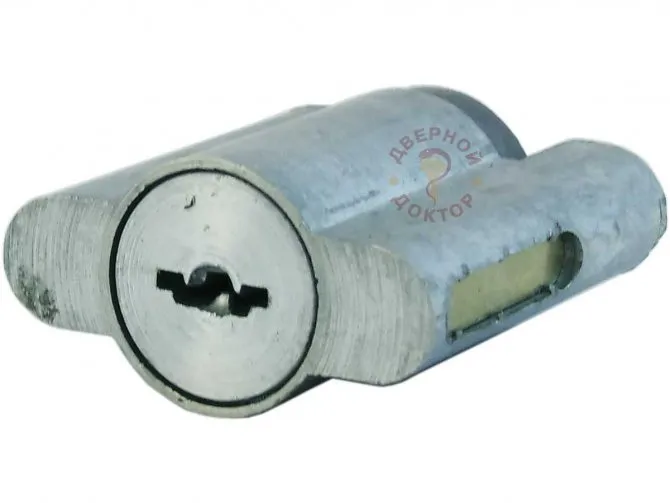

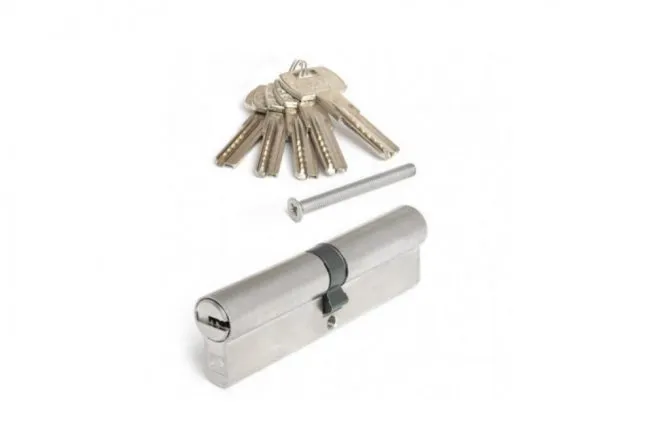

Цилиндр личинки

• Поворотный язычок с зацепом, приводящий в движение засов внутри ригеля.
• Пружинные штифты, предназначенные для изменения положения при установке ключа.

Штифты цилиндрового запирающего устройства

• Ответные проточки на внутренней поверхности личинки, при совпадении пружинных штифтов с которыми, обеспечивается поворот замка и движение язычка.
• Как правило, такие замки бывают со сквозной скважиной, либо с односторонней щелью для ключа. В таких случаях, с интерьерной стороны, устанавливается вороток – стационарный ключ, который приводится в движение пальцами рук.

Вороток

• При выполнении дубликата таких ключей, следует заранее сохранить один оригинал, изготовленный на заводе. Бородка должна содержать точное количество проточек того же габарита, что и изделие, поставляемое вместе с личинкой.

Бородка ключа роторного замка

1. Кодовые замки – часто устанавливаются в гостиницах, офисах или в подъездах. Состоят из следующих элементов:

• Набор механических кнопок, либо электронное табло с сенсорами.
• Система зацепов и пружин, которая приводит в движение засов ригеля при наборе правильной комбинации.

Внутренняя щеколда

• Щеколда с оборотной стороны замка, для возможности перепрограммирования, при необходимости замены секретной комбинации.

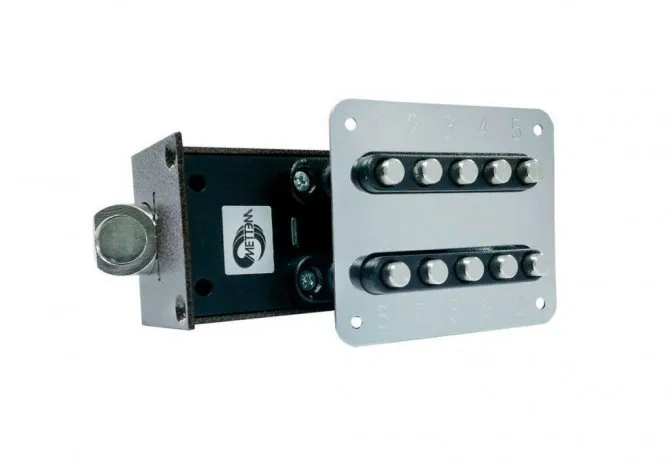

Механическое кодовое устройство

Большинство замков являются энергонезависимыми. Однако, кодовые устройства с электронным дисплеем, требуют установки элементов питания, как правило, пальчиковых батареек. При эксплуатации такого замка, следует вовремя заменить источники энергоснабжения, либо выбирать комбинированные конструкции, которые также можно открыть при помощи стандартного ключа.

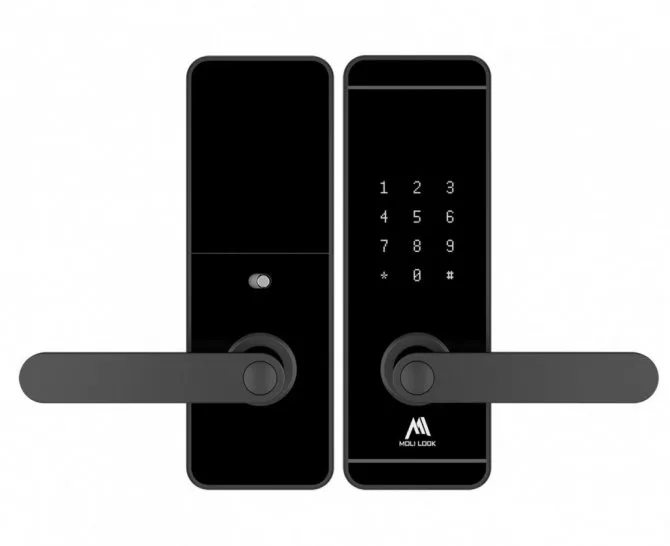

Электронное кодовое устройство

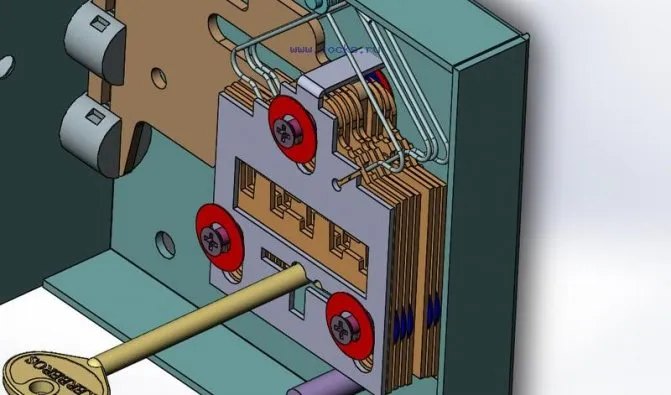

Принцип работы дверного замка с сувальдным секретом

В основе механизма лежит комплект пластин, у которых имеются фигурные вырезы.

Схема открывания достаточно проста: ключ своими зубцами выстраивает эти сувальды в определенное положение, позволяющее устроить поворот и отворить систему. Если же хотя бы одна из пластин в свой паз не попала, то механизм будет оставаться закрытым.

Ключ является носителем кода для выстраивания нужной комбинации пластин, а высокая степень надежности обеспечивается достаточно большими размерами устройства и наличием бронезащиты. Взломать такую систему силой весьма затруднительно.

Коротко о главном

Современные входные двери оснащаются всторенными или врезными замками. Наиболее надёжными считаются конструкции роторного или сувальдного типа от известных производителей. При выборе замка, необходимо обращать внимание на количество запирающих ригелей – металлических стержней, которые блокируют дверное полотно по всему периметру. При покупке кодовых замков на батарейках, следует дополнительно предусмотреть возможность его открывания механическим способом, на случай разрядки батарей.

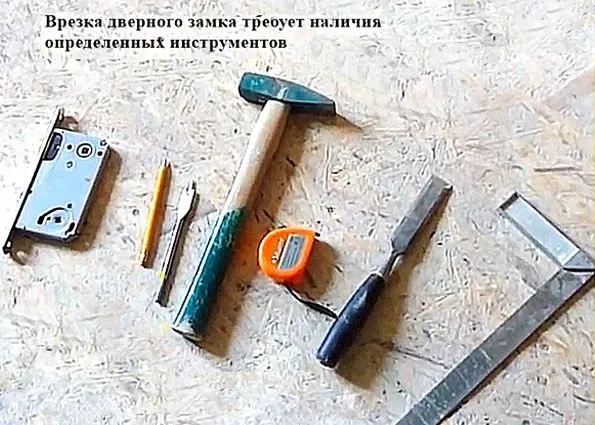

Необходимый набор инструментов

Для минимизации временных затрат на установку замка, потребуется предварительно подготовленный набор нужных инструментов. Для выполнения такой работы нет необходимости покупать какую-либо дорогостоящую, специальную оснастку. Обычно, всё необходимое присутствует в каждом доме.

— молоток (киянка);

— электродрель с набором разнодиаметральных свёрл;

— долото и стамеска;

— рулетка и «твёрдая» линейка;

— угольник и карандаш.

Пояснение! Монтаж замковых механизмов в металлическую дверь довольно специфичен и существенно отличается сложностью процесса. Из-за этого в настоящей статье такая установка анализироваться не будет!

Виды секретов

1. Механические секреты выполнены в разных вариантах, вот самые главные из них:
2. Цилиндрический. В основе этого варианта лежит специальная деталь – цилиндр. Именно в его сердцевине находятся элементы, препятствующие взлому замка — штифты. Замок с таким секретом носит название английского и является самым распространенным.
3. Сувальдный – состоит из несколько зубчиков на ключе, которые определяют количество сувальд.
4. Кодовый – открывается структура на наборе цифр во время ввода ключа.
5. Электронный – основывается на приводе, который встраивается внутри.

Какой фирмы выбрать дверные ручки?

Выбор фирмы для покупки дверных ручек может зависеть от нескольких факторов, таких как бюджет, дизайн, качество и надежность. Некоторые из наиболее популярных и известных производителей дверных ручек включают в себя:

1. Hoppe — это немецкий бренд, который специализируется на дверных ручках, фурнитуре и замках. Они предлагают широкий выбор дизайнов и стилей для любого типа дверей.

2. Assa Abloy — это шведский бренд, который предлагает широкий выбор дверных ручек и замков для любого типа дверей. Они известны своим качеством и надежностью.

3. Karcher Design — это немецкая компания, которая специализируется на дверной фурнитуре, включая ручки и замки. Они известны своим современным дизайном и инновационными технологиями.

4. Geze — это немецкий производитель дверных ручек и дверной фурнитуры. Они предлагают широкий выбор стилей и дизайнов для любого типа дверей.

5. Baldwin Hardware — это американский бренд, который производит дверные ручки, замки и другую дверную фурнитуру. Они известны своим высоким качеством и стилем.

6. Emtek — это американский бренд, который производит дверную фурнитуру, включая дверные ручки и замки. Они предлагают широкий выбор дизайнов и стилей, в том числе ручки в ретро-стиле.

В любом случае, перед выбором фирмы для покупки дверных ручек, рекомендуется ознакомиться с отзывами других покупателей и обратить внимание на качество, дизайн и надежность продукции.

Видео. Современные виды дверных замков для входных дверей. Сервис по дверям https://door-services.ru
