Изготовление защелки на калитку — виды, материалы и работа по созданию

Мы все привыкли к тому, что двери наших квартир оснащены надежными замками, с хитрыми механизмами и устройствами для запирания. Однако, такую же надежность в плане запоров должны обеспечивать калитки и ворота в ограждениях вокруг наших дач и домашних участков.

В данной статье будет подробно разобран вопрос о видах запирающих устройств для калиток, загородок и ворот, а также представлены полезные и эффективные рекомендации по изготовлению защелок своими руками.

• Требования к запирающим устройствам
• Назначение и область эксплуатации засова и шпингалета
• Виды запоров и классификация
• Основные конструктивные элементы
• Что может понадобиться для изготовления
• Изготовление самодельной щеколды
  • Поворотная щеколда
  • Щеколда с навесным замком
  • Самозащёлкивающаяся щеколда
• Особенности и разновидности автоматических
  • «Английский механизм»
  • Поворотный механизм с храповым колесиком и кнопкой
• Правила эксплуатации

Требования к запирающим устройствам

Прежде всего к запирающим устройствам предъявляются требования касательно их функциональности:

• Защелка на калитку должна быть выполнена в едином корпусе с точно пригнанными подвижными механизмами.
• Устройство не должно «дребезжать» при работе.

Важно! Щеколда на калитку периодически должна смазываться, но для качественного устройства достаточно внесения смазки 2 раза в год.

Можно использовать жидкую смазку, например, индустриальное масло или твердую – литол, солидол и пр. Литол наиболее практичен и устойчив к внешним воздействиям.

• Устройство корпуса и механизмов должно позволять быструю разборку, очистку и последующую сборку.
• Конструктивные элементы должны давать возможность владельцу заменять их самостоятельно.
• В наличии должны быть крепежные элементы, а на корпусе выполнены специальные пазы или проушины для монтажа.

Также есть критерии, определяющие безопасность:

• Запор при открывании/закрывании не должен повреждать руки закрывающего.
• Конструкция должна надежно монтироваться в соответствующем месте калитки или иной загородки.

Назначение и область эксплуатации засова и шпингалета

По своей функциональности и конструкции засов и шпингалет представляют собой похожие устройства. Их различие заключается в том, что шпингалет также может использоваться для фиксации в закрытом положении оконных рам, небольших лючков и проемов.

Засовы в свою очередь монтируются только на массивных воротах и проходных калитках.

И на засове, и на шпингалете могут быть изготовлены специальные проушины для навесного замка.

Что касается назначения, то оно очевидно: шпингалеты и засовы представляют собой «запорную» часть двери или иной загородки, которая служит для предотвращения доступа в помещение или на территорию.

Важно! Засов может быть смонтирован внутри или снаружи помещения — двухсторонний засов на калитку.

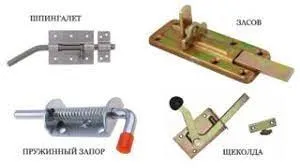

Виды запоров и классификация

Запоры, которые максимально востребованы в частном секторе и могут быть легко изготовлены собственными руками, подразделяются на следующие виды:

• Поворотная щеколда. Конструктивно она представляет собой ромбовидный или прямоугольный язычок, который закрепляется на обналичке перед калиткой. Когда язычок находится в вертикальном положении, то ничто не препятствует открыванию и закрыванию дверей, но как только язычок переводится в горизонтальное положение, — дверь заперта. Такие устройства весьма востребованы в сооружениях под названием «деревенский туалет».

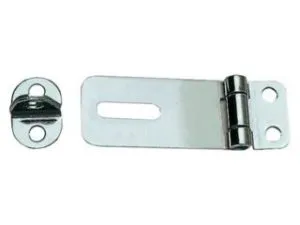

• Щеколда с навесным замком. Такой самодельный замок на калитку представляет собой подвижный запор в корпусе или же накидную планку, которая монтируется на подвижном шарнире, закрепленном на обналичке. На калитке монтируется ответный паз. Накидная планка «заходит» в паз сверху, а у подвижного затвора «заход» происходит в горизонтальной плоскости. Это требует качественной подгонки рабочей и ответной части затвора. Навесной замок должен смыкать рабочую и ответную часть запора, делая дверь, забор (обналичку) и затвор единой неразделенной конструкцией.
• Щеколда без навесного замка. Полностью повторяется конструкция, которая описана выше, за исключением специальных отливов или проушин под дужку замка.
• Самозащелкивающаяся щеколда. Наиболее сложная конструкция, которая включает в состав нажимные пружины. Они являются «спусковым» механизмом для защелкивания, а также отжатием пружин вручную можно вывести реборды из зацепления и сдвинуть щеколду в сторону открытия. Защелка на калитку, сделанная своими руками движется по направляющей в сторону закрытия, но, как только реборда на конце затвора окажется за направляющей, она самостоятельно защелкнется под нажимом пружин.

Важно! Изготовление самозапирающихся щеколд вполне возможно, но весьма трудоемко и потребует от мастера специальных столярных навыков. Мы рекомендуем приобретать такие механизмы в готовом виде, а монтаж провести самостоятельно.

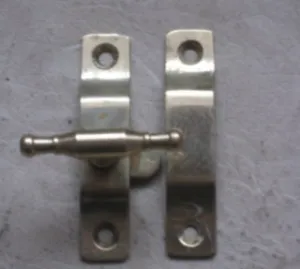

• Шпингалет. Как было сказано выше, засов и шпингалет представляют собой схожие конструкции, но засов представляет более примитивное устройство. Шпингалет представляет собой цельное изделие с подвижным штифтом, который движется в затворе – специальной конструкции. Затвор имеет продольный узкий пропил, позволяющий фиксировать ручку шпингалета в вертикальное положение.

Важно! Шпингалеты также приобретаются отдельно в качестве готового изделия.

Основные конструктивные элементы

Конструкция классического засова состоит из следующих элементов, которые подразделяются на подгруппы:

• Подвижные.
• Неподвижные.
• Ответные.

К подвижным относится язычок засова – одинарный или спаренный. К неподвижным – корпус с крепежными элементами, в котором двигается язычок засова. В качестве ответных используется навесной паз или петля, куда заходит язычок для запирания перегородки или калитки.

Что может понадобиться для изготовления

Изготовить элементарный засов нетрудно, хотя чаще монтируются готовые недорогие изделия.

Замок на ворота своими руками потребует для изготовления следующие инструменты и материалы.

Инструменты:

• Дрель.
• Электросварка.
• Болгарка.

Если засов делается из жести, то вместо дрели для сверления крепежных отверстий можно использовать «клепальник». Задвижка на калитку двусторонняя может быть смонтирована только с использованием болтовых соединений, которые полностью пересекают толщину калитки или иной загородки.

Для материала можно подобрать листы металла не толще 5 мм. Из листков, которые нарезаются болгаркой изготавливается корпус, в нем будет находиться язычок из того же листа.

Изготовление самодельной щеколды

Рассмотрим более подробно методологию изготовления различных навесных запоров, которые максимально востребованы и просты в производстве.

Поворотная щеколда

Чаще всего этот вид используется в качестве временного приспособления на короткий срок, а после заменяется более капитальным.

Чаще всего материалом для изготовления служит деревянный брусок, который обтачивается в форме ромба.

Далее следует выполнить следующие работы:

• В центре ромба просверливается отверстие под дюбель.
• На поверхности обналички выбирается место, куда на дюбель закрепляется ромбовидный элемент.

Поворотом «ромба» калитка закрывается и открывается возвращением его в исходное вертикальное положение.

Щеколда с навесным замком

Это тоже несложный вариант для самостоятельного производства. Необходимо изготовить основной конструктивный элемент – корпус, для этого нужно:

• Сделать с помощью сварки или пайки прямоугольную полую конструкцию наподобие узкого пенала.
• На одной стороне пропиливается продолговатое отверстие, по которому будет ходить затвор.
• Внутри пенала закладывается язычок – продолговатый лист металла по величине самого корпуса.
• К язычку изготавливается засовная петля, которая закрепляется на обналичке рядом с калиткой. Это ответная часть.
• Сам пенал закрепляется на припайные ушки на саму калитку. Для этого можно использовать саморезы.

Важно! Для повышения плотности хождения язычка пенал желательно заполнить консистентной прозрачной смазкой, например, марки «Шеврон».

Навесные замки должны соединять ответную часть и засов в единое целое, создавая единый барьер по ходу открывания калитки. На этом основан принцип действия данной категории.

Самозащёлкивающаяся щеколда

Этот тип щеколд можно назвать полуавтоматическим, он изготавливается аналогично предыдущему типу, но имеет некоторые сложности.

Сам язычок необходимо сделать подвижным не только вдоль корпуса-пенала, но и по горизонтали внутри. Для этого используются пружины, которые можно приобрести в хозяйственном магазине или в специальных торговых центрах, где торгуют инструментом.

Далее следует выполнить следующие мероприятия:

• На язычке необходимо сделать направляющие лунки вначале и в конце, но с разных сторон. Для лунок привариваются гайки, в которые «прихватываются» пружинки.
• Язычок заводится в корпус. Теперь для движения язычка пружины нужно отжать.
• В качестве ответной части на обналичке делается буртик, на который заводится защелка. Пружины сами под действием возвратной силы сцепляют бурт на язычке с буртом на ответке.

Особенности и разновидности автоматических

Следующие виды можно отнести к разряду автоматических и полуавтоматических. Разберем каждый вид подробно.

«Английский механизм»

Автоматические запоры имеют совершенно другое устройство и механизм срабатывания. Конструктивно они представляют собой классический английский замок, в котором выдвигание щеколды происходит автоматически.

Как это происходит?

В механизме автоматического засова есть такой элемент, как рычажок или «флажок», когда он вдавливается элементом косяка или обналички, то происходит срабатывание выдвижных штифтов – они и фиксируют калитку в закрытом положении.

Для того чтобы отвести засов, необходимо вручную сдвинуть его в исходное положение.

Важно! Английские механизмы опасны тем, что они могут закрыться в то время, когда владелец находится за калиткой. Ее может закрыть сквозняком, при этом флажок и фиксатор сработают в автоматическом режиме.

Поворотный механизм с храповым колесиком и кнопкой

Вторая разновидность – поворотный механизм, который отводится автоматически, а подается вручную с помощью поворотного колесика. В его устройстве есть специфический элемент, который называется «храповик» или «храповое колесо» — это колесико, но с зубцами, как на шестеренке, а по граням зубцов проложена упругая металлическая лента.

Этот элемент обеспечивает возврат засова в исходное положение, после его взвода. Взвод начинается в момент подачи засова на закрытие, а приводится в действие нажатием кнопки. Кнопка высвобождает ленту храповика, и язычок отводится назад.

Важно! Храповик может быть устроен и на автоматическое закрывание.

Также существует множество разновидностей, которые оснащаются автоматическими и дистанционными системами управления. Принцип их работы основан на возникновении ЭДС и замыкании контактов.

В техническом смысле эти запорные механизмы являются наиболее сложными, их производят на специальных заводах и фабриках. Сделать их самостоятельно крайне сложно, так как для этого необходимо знать методологию заводской сборки, уметь изготавливать и обрабатывать сложные конструктивные элементы, а также собирать их в корпус.

Кроме запора на калитке должна быть смонтирована и ручка. Как сделать ручку на калитку?

• Ее можно изготовить из дерева и смонтировать над замком.
• Также можно применять пластик или иной любой материал, который обладает мягкостью для ручной обработки.

Ручка закрепляется на саморезы, для чего посередине ручки или по краям делаются отливы под крепеж. Ручка должна быть надежной, крепкой и не отрываться при резком закрывании калитки.

Правила эксплуатации

Простые затворы, за исключением автоматических, можно приобрести в любом специализированном магазине, где продают двери и замки. Они не отличаются большой стоимостью, поэтому чаще всего они меняются на новые при поломке. Но продлить срок их эксплуатации можно, если знать правила использования:

• Если засов при работе стал подклинивать, то необходимо добавить в корпус смазку. Это же касается тех случаев, когда запор заскрипел при работе.
• Если произошел заклин выдвижного язычка, то скорее всего сам язычок деформирован от удара. Требуется демонтаж корпуса, его распайка и механическое выправление выдвижного язычка.

Важно! Распайка возможно только для самодельных приспособлений, так как на фабриках используется литье и сборка из нержавеющих композитных сплавов.

• Нежелательно производить монтаж тяжелых засовов на легкие конструкции наподобие профнастила. В таком случае закрывашка не будет иметь прочного основания – это приведет к деформации и слому механизмов.
• Запрещается закрывать засов ударами и рывками – это также приведет к поломке устройства.

Важно! Самозащелкивающиеся устройства категорически не терпят механических воздействий, так как пружина имеет свойство «уставать», теряя свойства упругости и восстановления первоначальной формы после сжатия. Это приведет к тому, что самозащелка потеряет свои рабочие функции.

Если придерживаться этих простых правил, то можно в значительной мере повысить сроки эксплуатации самодельного запорного устройства на ворота или калитку. Кроме того, используя данную статью, можно быстро и качественно выбрать или сделать надежные засовы на своем приусадебном участке.

Как снять ручку защелку с межкомнатной двери?

Чтобы снять ручку защелки с межкомнатной двери, вы можете следовать следующим шагам:

1. Определите тип защелки: некоторые ручки можно легко отсоединить путем поворота или нажатия, другие могут иметь крышку, которую нужно снять.

2. Просмотрите инструкцию по эксплуатации вашей защелки, чтобы узнать, как именно ее снять.

3. Найдите крепление ручки и отсоедините ее. Некоторые ручки могут иметь винты, которые нужно открутить, другие могут иметь кнопку, которую нужно нажать, чтобы отсоединить ручку.

Если у вас возникли трудности, вы можете обратиться к профессионалу за помощью.
