Изготовление засова на калитку своими руками — изготовление щеколды для калитки самостоятельно

На чтение 8 мин Просмотров 10к. 01.10.2020 15.09.2020

Создание засова для калитки своими руками будет выполнимой задачей даже для новичка в мастерстве. Это устройство обладает некоторыми преимуществами по сравнению с готовыми изделиями, так как его конструкция учитывает особенности конкретной двери.

1. Требования к запирающим устройствам
2. Виды запоров и классификация
3. Основные конструктивные элементы
4. Изготовление самодельной щеколды
5. Поворотная щеколда
6. Щеколда с навесным замком
7. Самозащёлкивающаяся щеколда
8. Изготовление шпингалета
9. Двусторонний шпингалет
10. Пружинный засов
11. Электромагнитные запоры
12. Правила эксплуатации

Требования к запирающим устройствам

Защелка должна быть надежной и удобной

Выбирая конструкцию механизма закрывания калитки, учитывают ряд общих требований, а также вид и материал, из которого изготовлена дверь.

Устройство должно обеспечивать:

• защиту от открывания посторонними лицами во время отсутствия хозяев и ночью;
• надёжную фиксацию полотна двери при любом ветре;
• бесперебойную работу при любых погодных условиях;
• сопротивление ржавчине;
• простоту изготовления;
• удобство пользования (эргономичность) и безопасность;
• сочетаемость внешнего вида с общим дизайном забора и калитки;
• технологичность в изготовлении, установке и эксплуатации.

При определении необходимого типа замкового устройства обязательно учитывают особенности эксплуатации. Например, для калитки из внутреннего дворика в сад (огород) нет необходимости в хитром секрете открывания. Дверь на улицу должна открываться с двух сторон, а замок включать секретный механизм против злоумышленников и случайных посетителей.

Виды запоров и классификация

Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия».

Документ выделяет три типа устройств:

• Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
• Защёлки для фиксации полотна двери в закрытом положении.
• Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.

Защёлки, в свою очередь, классифицируются по следующим признакам:

• способу установки: врезные или накладные;
• правые, левые, универсальные;
• одно- и двухсторонние в зависимости от возможности открывания;
• принципам работы — механические, электромеханические, электронные, магнитные;
• исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).

Заводские изделия подлежат сертификационным испытаниям, но самодельные устройства могут не уступать им в качестве.

Основные конструктивные элементы

В общем случае запоры на калитку состоят из нескольких функциональных элементов:

• корпуса;
• приводного элемента (ручки, ключи) осуществляющего отпирание/запирание двери;
• исполнительного элемента, передающего движение от ключа (ручки) к засову, задвижке;
• запорной (ответной) планки — детали с отверстием для входа засова;
• засова, служащего фиксатором двери в закрытом состоянии;
• поводка, детали служащей для перемещения засова.

При различных вариантах исполнения состав деталей может изменяться.

Изготавливая замок на калитку своими руками, необходимо соблюсти все требования к запирающим устройствам.

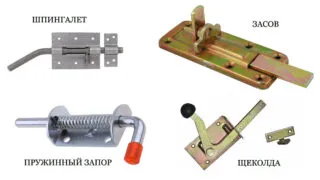

Ориентируясь на конструктивные особенности и принцип действия, в быту выделяют следующие типы дверных запоров:

• Щеколды — устройства механического или полуавтоматического действия. Рабочим органом является металлическая пластина с рычажком-ручкой. При закрывании под действием пружины или силы тяжести задвижка попадает в паз ответной планки. Для открывания необходимо приложить усилие к рычагу и поднять запорную пластину или с помощью ручки вывести засов из паза. Щеколды могут быть самозащёлкивающимися или с ручным приводом.
• Задвижки состоят из засова с прикреплённой ручкой. Для закрывания необходимо задвинуть металлический штырь или пластину в паз, отсюда и произошло название.
• Шпингалет, один из видов запора с круглым стержнем-засовом, скользящим внутри корпуса.
• Засовом обычно называют большие по размерам задвижки, предназначенные для фиксации массивных ворот и калиток, гаражей. Часто оснащаются возвратными пружинами и пазами для фиксации рабочего органа в закрытом положении.

В домашних условиях для запирания калиток изготавливают щеколды, шпингалеты и пружинные засовы. Каждое из этих устройств наиболее подходит для решения конкретных задач, обладает рядом преимуществ и недостатков.

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

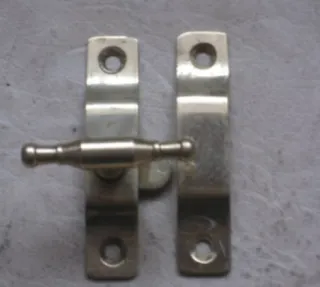

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

• болгарку или ножовку по металлу;
• дрель со свёрлами;
• молоток, плоскогубцы, тиски;
• линейка, метчик или карандаш;
• сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Все детали перед установкой на дверь обрабатывают антикоррозийной грунтовкой и окрашивают.

Алгоритм изготовления:

1. От стальной полосы отрезают засов длиной 15–20 см.
2. В одной стороне задвижки сверлят отверстие под крепёжный болт.
3. Приваривают или крепят болтами ручку для удобного открывания.
4. Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
5. Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
6. Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
7. Готовят ограничитель хода, крепят его к полотну двери.
8. Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

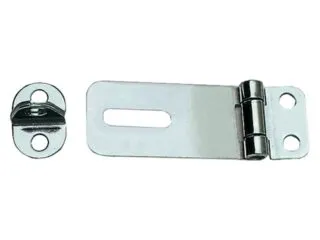

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

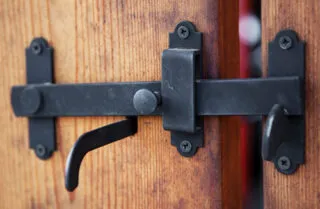

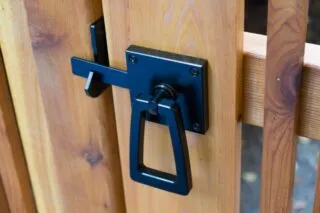

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Необходимо делать самозащёлкивающиеся засовы на калитку исключительно двухсторонними. В противном случае, если все жители покинут участок, дверь открыть будет невозможно, придётся лезть через забор.

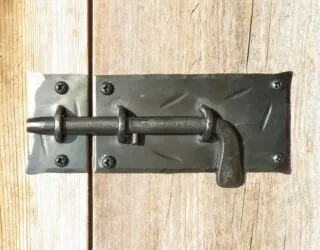

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

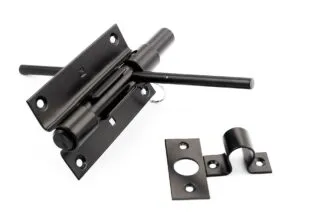

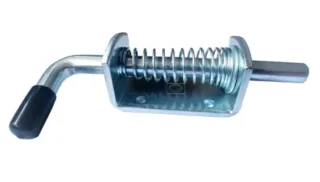

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Варианты запоров, когда пружины воздействуют на шарик или цилиндр для калиток, малоприменимы — из-за ветровых нагрузок полотно постоянно будет перемещаться. Задвижки с шариками используют исключительно для межкомнатных дверей.

Электромагнитные запоры

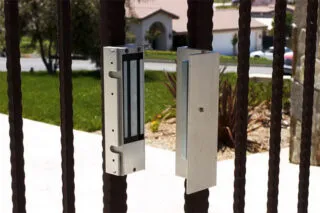

Если есть возможность подвести к калитке постоянное напряжение 12 Вольт, своими руками можно изготовить электромагнитный замок. Для этого применяют автомобильные активаторы дверей. Важно уточнить, при подаче или снятии напряжения активатор перемещает шток замка.

Устройство необходимо установить скрытно под обшивку калитки или в какой-либо корпус для защиты от осадков и обледенения.

Используя ненужную или самую дешёвую автомобильную сигнализацию, делают замки с дистанционным открыванием.

Электрический магнит замка срабатывает при подаче напряжения от блока управления или работает от скрытой кнопки.

Недостатком конструкции является невозможность замозащёлкивания — при каждом закрытии необходимо активировать перемещение штока активатора.

Правила эксплуатации

Сложности при эксплуатации защёлок калиток вызваны воздействием природных явлений. Особенно заметно это в осенне-зимний период. При высокой влажности воздуха металл активно ржавеет, что может вызвать заеданием механизма. Кроме того, ржавчина образует потёки, ухудшая внешний вид калитки. Для предотвращения коррозии весной и осенью задвижки снимают, обрабатывают от ржавчины и красят.

Некоторые умельцы воронят сталь, делая её устойчивой против влаги.

Опасность представляют ночные заморозки после оттепели. Скопившаяся влага может застыть на засове, исключив его передвижение в корпусе. Желательно защищать детали устройств от природных явлений. Для этого делают различные корпуса для скрытой установки.

Если есть данные, что ночью возможны сильные морозы, вечером необходимо протереть подвижные части насухо, удалив влагу, тогда утром засов будет работоспособен.
