Замок для распашных ворот – неотъемлемый элемент организации, обеспечивающий легкую и безопасную работу, предотвращение несанкционированного проникновения на территорию со стороны злоумышленников или посторонних лиц.

Распашные ворота

Хотя запор можно приобрести отдельно в любом строительном супермаркете, магазине скобяных изделий или на рынке стройматериалов. Самоделка для ворот – оптимальный вариант в двух случаях: когда финансовые возможности ограничены после строительства и купить нет возможности или когда это способ самореализации.

Виды запорных устройств

Для гаражных ворот подойдут запоры:

• горизонтального типа;
• вертикального вида;
• дополнительные запорные устройства.

Запоры на ворота горизонтального типа различаются между собой центральным, верхним и нижним расположением.

Запоры вертикального вида устанавливаются на створах ворот.

Дополнительные запорные устройства применяются для запирания дверей различных подсобных построек.

Пошаговая инструкция изготовления «вертушки»

Данный вид механизма отлично подходит для двустворчатых ворот гаражей и подсобных помещений, также на такие запоры хорошо закрывать калитку. Невзирая на имеющиеся преимущества, на данный момент «вертушка» не изготавливается и ее нельзя найти в продаже. Но ее достаточно легко сделать самостоятельно из металлического или деревянного бруса толщиной 50 мм и нескольких металлических полос.

Следует помнить что использование исключительно металлически деталей делает такой запор намного прочнее, к тому же срок службы будет значительно дольше.

Однако есть смысл обработки материала специальным антикоррозийным составом перед тем, как сделать сам запор, особенно в том случае, если регион проживания славится обильным количеством осадков.

Перекладина крепится к створу по центру болтом. Движение перекладины простое. Его направление задают направляющие в виде петель, установленные на створах ворот. При закрывании происходит плотная фиксация ворот. Вертушка кладется на фиксаторы, которые ее удерживают.

При монтаже данного типа запора не требуется установка дополнительных устройств. С наружной стороны двери отсутствуют какие-либо детали, что гарантирует невозможность его вскрытия, при этом открыть такое запорное устройство с внутренней стороны не составит труда.

Изготовление своими руками

Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.

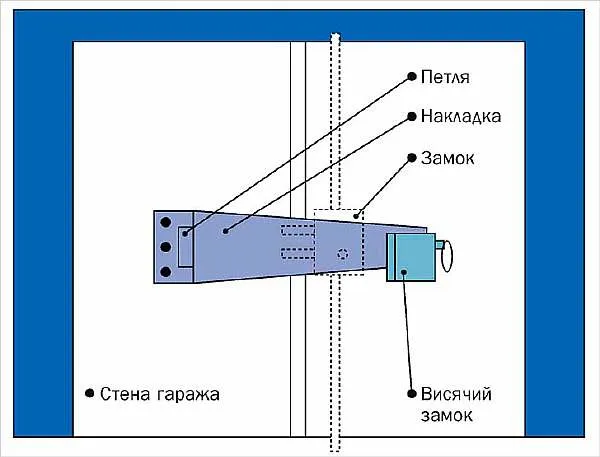

Запор в проушинах

Простейшее приспособление, для которого нужны проушины и инструмент для крепления. Закрепив на обеих створках петли для продевания засова, в проушины вставляют запор произвольной формы или дужку навесного замка. На дерево такое устройство крепится с помощью дрели. Для металла нужен сварочный аппарат.

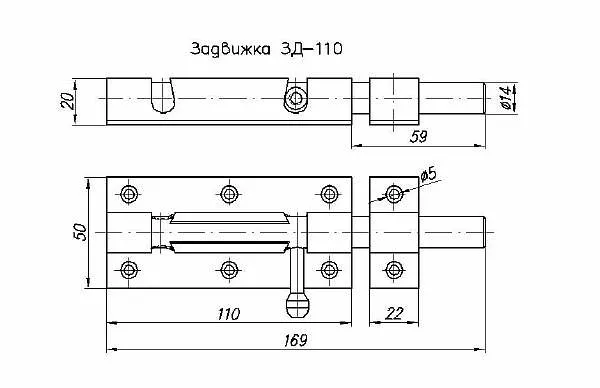

Задвижка на ворота

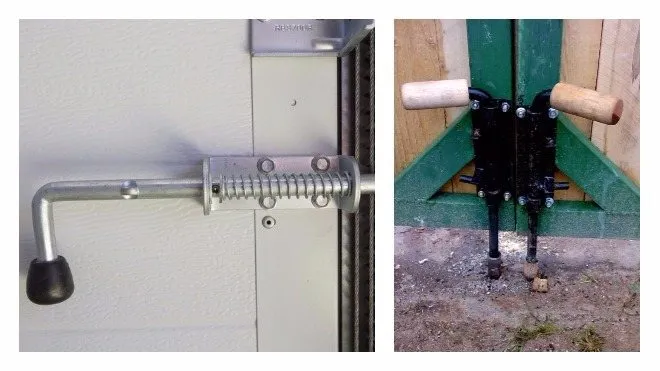

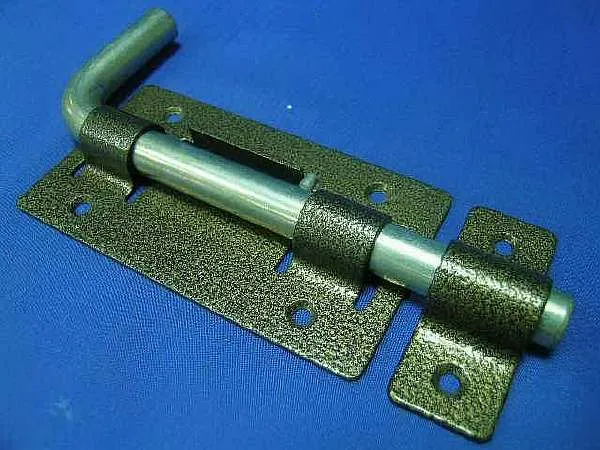

Шпингалет

Можно собрать запоры для распашных ворот данного вида самостоятельно из специальной фурнитуры. Она продается в магазинах, также можно приспособить вспомогательные материалы. Для этого необходимо взять трубочку с прорезями и отверстием для болтов и фигурный штырек. Сейчас в продаже есть шпингалеты врезные, накладные, встраиваемые, открытые и закрытые, из металла, меди и даже специально для пластиковых дверей.

На складе

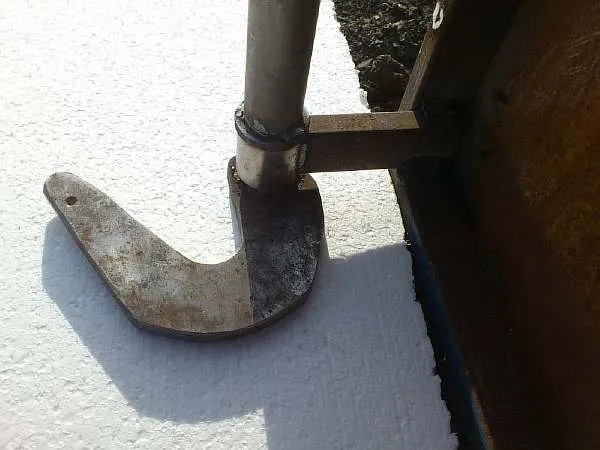

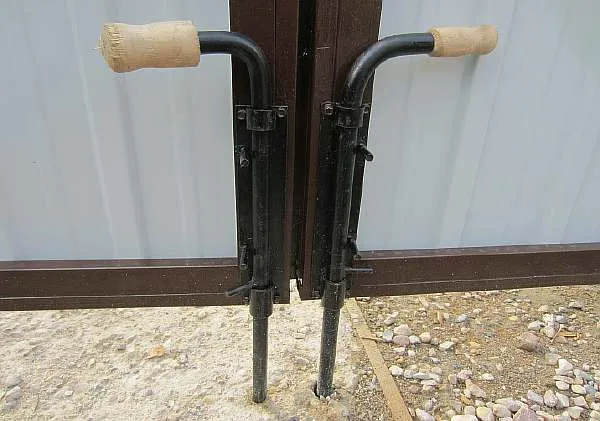

Штырьковый вариант

Это самое простое устройство. Оно подойдет для откатной конструкции ворот. Достаточно приварить к воротам две полые трубы, а затем такие же отрезки вкопать в грунт. В совпадающие отверстия труб вставляют простой шпингалет из арматуры.

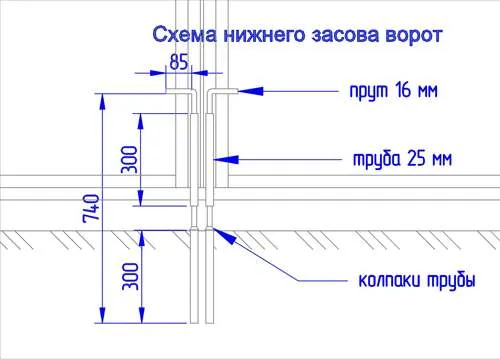

Схема нижнего запора

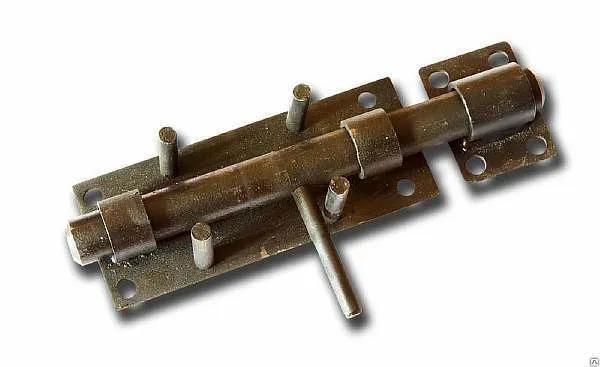

Засов

К воротам привариваются 4 скобы (по 2 с каждой стороны). В них вдевается засов с ограничителем, который наваривают или делают методом загиба. На гаражных или простых распашных воротах крепят металлические пластины. Это необходимо для облегчения хода и сохранности створок.

Пример

Также можно выполнить засов для гаража, например, из обрезков круглых или профильных труб. Схема изготовления конструкции представлена на чертеже ниже.

Защелка

Под защелкой самодеятельные мастера понимают любое устройство, позволяющее запереть створки так, чтобы не особенно было видно с наружной стороны. Это может быть крючок с петлей, штырек или шпингалет с тросиком, позволяющий открыть снаружи.

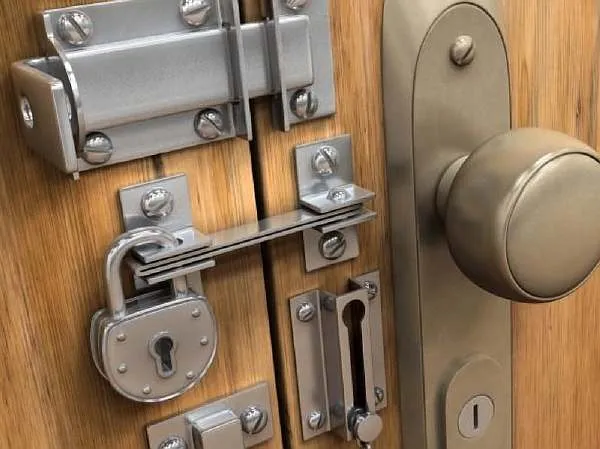

На фото изображены защелки и засовы.

Варианты защелок и засовов для ворот и калиток

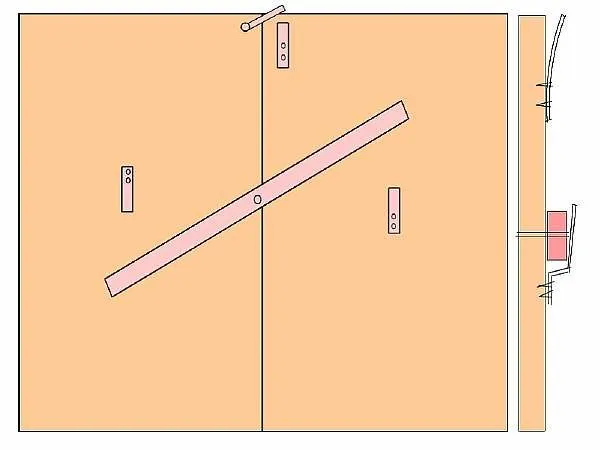

Вертушка

Планку, рейку или металлическую пластину прикрепляют к одной из воротных стоек болтом с гайкой. Поворот на оси вращения приводит к надежному запиранию обеих половинок ворот. Также можно использовать деревянную планку. Принцип ее монтажа не отличается от металлической.

Шлагбаум на воротах

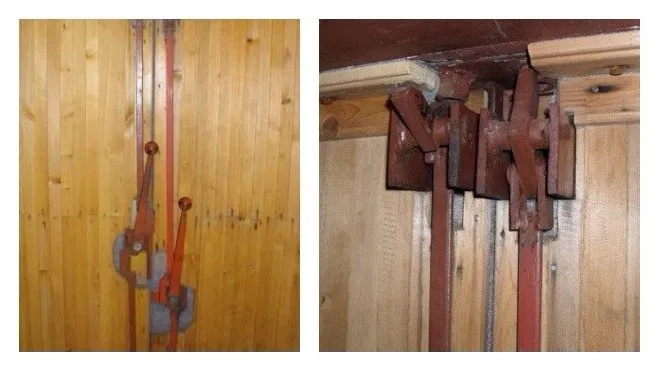

Сейфовый механизм

Система, которая вряд ли будет под силу новичку. В нее входят запорные пальцы и крючки, наваренные на длинном стержне. Поворотный механизм обеспечивает захват засовов сверху и снизу и закрывает дверцы более чем надежно.

Сейфовый механизм

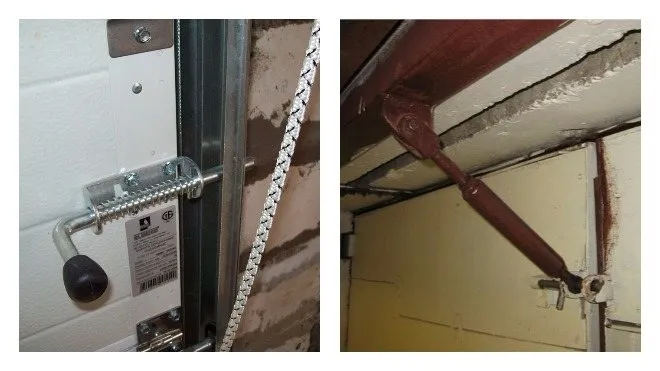

Упоры на карабинах

Понадобятся штырь с пружиной и скоба с отверстиями, которую крепят к створке ворот. Тонкости монтажа можно посмотреть на видео от профессионалов.

Фиксатор-ловушка

Даже профессионалы признают, что его обустройство – достаточно сложный процесс. Для этого необходимо бетонирование, наваривание накладок и колец, изготовление стопора. Также в металлической трубе нужно будет проделать отверстие. Перед началом работы следует внимательно изучить инструкции и провести тщательные расчеты по чертежу.

Инструкция изготовления фляжного и винтового запоров

Бывает, что ставят так называемые фляжные запоры, которые позволяют довольно быстро закрывать и открывать ворота. Изготавливают такие устройства из отрезка трубы с выполненными отверстиями. Внутрь этой детали устанавливается арматура или железный прут. При этом не обеспечивается полное притягивание створов ворот к раме, поэтому придется прилагать дополнительное усилие.

Фляжный запор представляет собой конструкцию из 2 элементов (рычага и фиксирующей петли).

Первый элемент устанавливается на створку ворот. При закрытии дверей петлю необходимо надеть на зацеп и перекинуть рычаг в другую сторону.

Преимущества такого запора очевидны:

• конструкция устойчива к засорению;
• для обрыва механизма требуется применение силы в несколько тысяч кг, что сделать вручную невозможно.

Установить такой механизм на воротах своими руками довольно легко:

1. Устанавливается верхняя застежка. Для этого она приваривается сплошным швом к верхнему торцу ворот с внутренней стороны.
2. Кронштейн верхней застежки приваривается к раме ворот. Для этой детали можно предусмотреть специальную консоль.

Пошаговая инструкция изготовления шпингалета

Такой вид механизма применяется зачастую на въездных воротах. Единственным недостатком запора этого типа является то, что при соединении створы не прилегают плотно друг к другу. Но при этом шпингалет очень надежен. Представляет собой стержень Г-образной формы, который закреплен в направляющих.

Когда вы закрываете запорный механизм, стержень входит в отверстие или кольцо, которое находится в раме либо в противоположной створке.

Готовое изделие можно приобрести не только в любом строительном магазине, но и изготовить его своими руками. Для этого потребуются:

• металлический прут или полоса;
• три кольца (петли) в качестве направляющих;
• сварочный аппарат.

2 кольца устанавливаются на одном из створов, а 3-е на другом.

В кольца вставляется стержень и фиксируется ограничителем от выпадения. Такой запорный механизм изготавливается без особых усилий в очень короткие сроки.

Шпингалетные устройства показали себя с наилучшей стороны. В конструкцию этих устройств можно добавить пружинный упор, а также ручку увеличенных размеров. Устройства быстро закрываются и открываются. Их недостатком является то, что со временем возникает люфт в створах ворот. Но именно шпингалетные устройства получили распространение в воротах, изготовленных из профнастила.

Разновидности

Дифференциация запоров для ворот напоминает развернутую медицинскую классификацию, в которой отсутствует четкий способ выбора предпочтений и критериев из-за их огромного количества. Даже люди, которые занимаются розничной продажей запорных механизмов и фиксаторов, затрудняются в способе разграничения по существующим типам.

Самое простое – разделение на горизонтальные, вертикальные и дополнительные виды. Основное различие при этом ориентировано на направление запорного языка или более примитивные приспособления для хозпостроек, калиток, межкомнатных дверей. Это места, где вероятность проникновения чужого человека сводится к минимуму из-за существования основных, более надежных.

Засов с проушинами

Специалист, у которого в распоряжении склад со скобяным и замочным товаром, легко разграничит свой ассортимент на следующие категории:

1. Специфические ангарные механизмы защиты, предназначенные для запирания массивных металлических дверей и ворот громадных габаритов, вес которых не может удержать ни одно стандартное устройство.
2. Контейнерные – массивные и прочные запоры, нередко приобретаемые с целью придать максимальную надежность и предохранить от взлома встроенный гараж или усадьбу. Чаще их применяют для сдвижных, чем для распашных ворот.
3. Простые засовы, задвижки, шпингалеты и крючки, основная функция которых не столько запорная, сколько фиксирующая или сдерживающая.
4. Самые сложные устройства, типа электропривода или электронной автоматики с сигнализацией. Они редко удаются любителям-энтузиастам. Те, кто может себе позволить такую роскошь, покупают замки от Cisa, где даже есть контроль доступа на кнопочной панели, или автоматику от Nice.

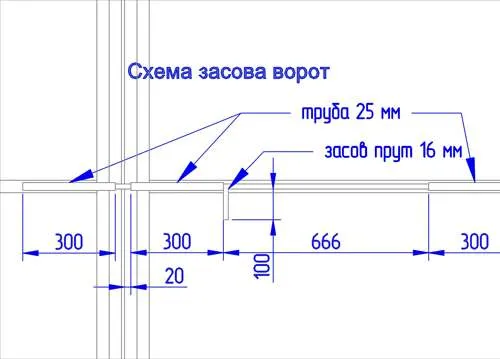

Схема засова

Иногда встречается градация по виду, весу и функциональности для определенного материала. Например, модель запора для ворот из профнастила с пружиной, чтобы калитка или дверь самопроизвольно закрывалась. Вертикальные запоры могут разделяться по месту локализации – посередине, снизу или сверху. Также существуют горизонтальные, дифференцируемые по тому же отличительному признаку.

Чертеж горизонтального запора

Тип конструкции

Каждому владельцу земельного участка, гаража, контейнера или склада следует внимательно изучить типы запирающих конструкций. При этом необходимо учитывать не только надежность, но и способность уверенно противостоять взлому или грубой физической силе. Также можно приобрести ворота сразу в комплекте с запорным механизмом.

( 1 оценка, среднее 5 из 5 )

Какая ширина у ворот?

Ширина ворот может существенно варьироваться в зависимости от назначения и размеров проезда, для которого они предназначены. В домашнем хозяйстве стандартная ширина гаражных ворот составляет от 2,4 до 3,5 метров, а для въезда грузовых машин и спецтехники ширина ворот может достигать 5-6 метров и более. При выборе ворот необходимо учитывать не только ширину проезда, но и высоту, а также тип и способ открывания ворот.
