Изготовление и установка ролет своими руками из поликарбоната или доступных материалов для гаражных ворот

Часто гаражи служат местом хранения ценных вещей: инструментов, автомобильных запчастей и другого неотъемлемого оборудования, не говоря уже о самом автомобиле. Для обеспечения их сохранности важно установить прочные ворота. Если интересует вопрос о том, как изготовить ролеты своими руками, то…

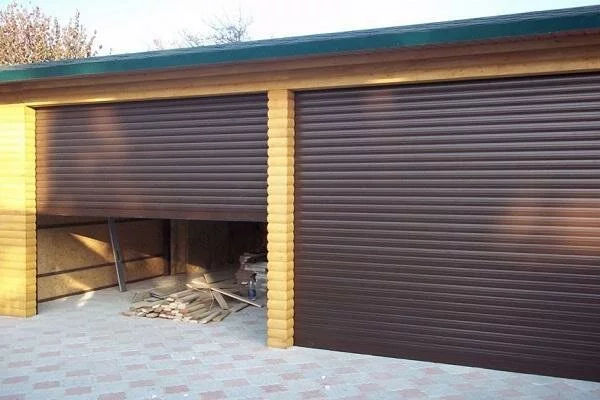

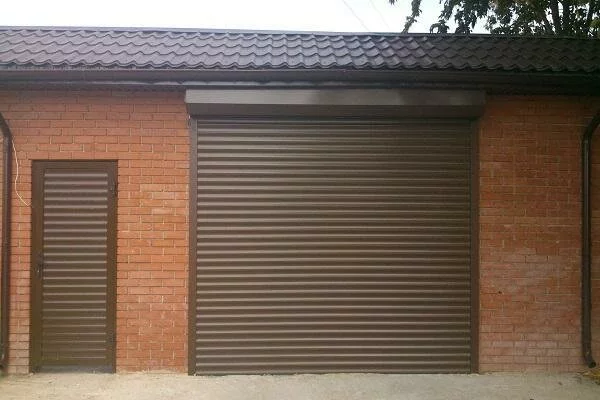

В последнее время всё больше владельцев гаражей предпочитают ворота-рольставни: они обеспечивают безопасность внутреннего пространства, привлекательны внешне и доступны для изготовления своими руками.

Что собой представляют ворота-рольставни

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

К положительным качествам ворот-рольставней можно отнести следующие:

• Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
• Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
• Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
• Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
• Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

• Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
• Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
• Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Виды рольставней и их особенности

Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.

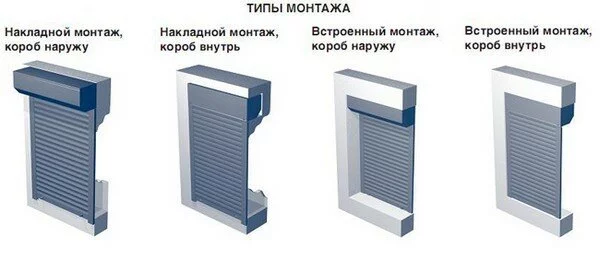

Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.

Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.

По используемому материалу рольставни подразделяются на:

• Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
• Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
• Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
• Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
• Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
• Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.

Внимание! Профессионалы предпочитают использовать эти конструкции там, где необходимо регулярное проветривание, в основном их устанавливают в витринах торговых точек.

Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.

Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.

Тонкости выбора

Чтобы не совершить ошибки при выборе конструкции, подходящей для вас, важно определиться с несколькими моментами:

• Какая степень защиты для вас нужна;
• Есть ли бесперебойное электропитание;
• Какой способ открытия предпочтителен – автоматический или ручной;
• Частота использования оборудования;
• Приоритет комфорта эксплуатации или стоимости.

Ответ на любой из этих вопросов способен сильно изменить цену конструкции. Для экономии денег и времени можно проконсультироваться у профессионалов.

Разница между разными приводами рольставней

Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

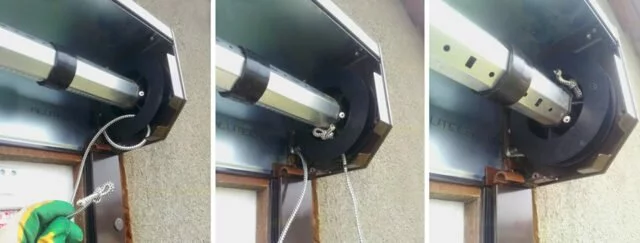

Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

1. Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
2. Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
3. Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
4. Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
5. Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

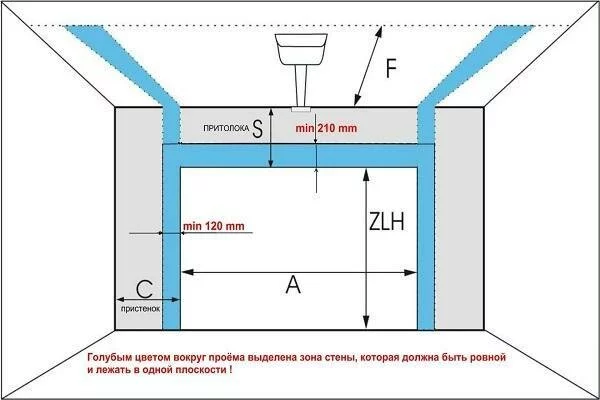

Размеры нарезки заготовок

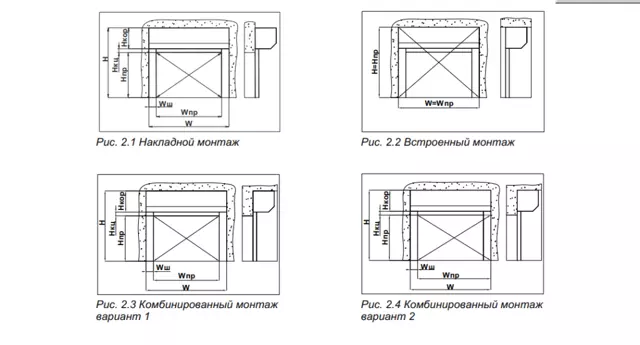

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот Wпр.

• W= Wпр

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

• W= Wпр+2 Wш
• Wш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

• Н=Нпр+Нкор+Нкц
• Здесь Нком – высота короба ворот-рольставней.
• Нкц – высота концевого профиля.
• Нпр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W, вида профиля и габаритов направляющей шины L=W – 6-100 мм.

Размер направляющей шины Lш находят так:

• Lш=Н-Нкор-Р (мм)

Для роллеты с направляющими;

• Lш=Н-Нкор—Wш (мм)

Для роллеты с направляющими с обрамлением;

• Lш=Н-Нкор+20 (мм)

Для роллеты без направляющих и обрамления;

• Lш=Н-Нкор+20 – Wш (мм)

Размер защитного короба Lкор рассчитывается так:

• Lкор=W – 10 (мм)

Самостоятельное изготовление ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

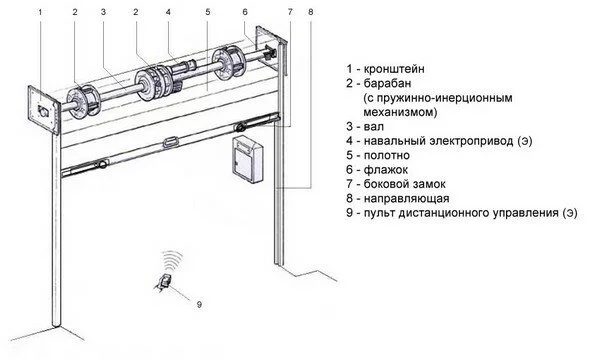

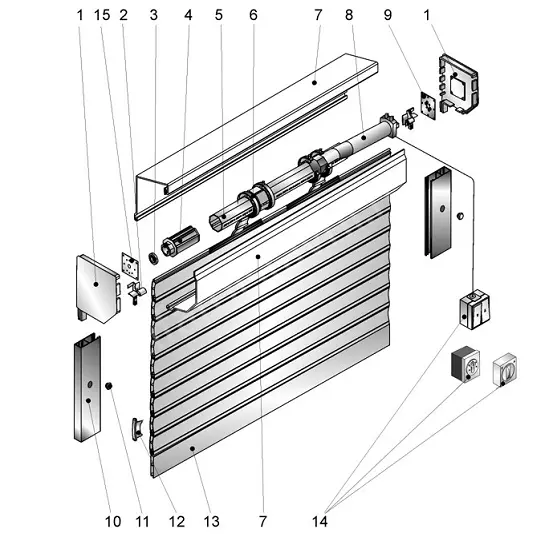

Чертёж и конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

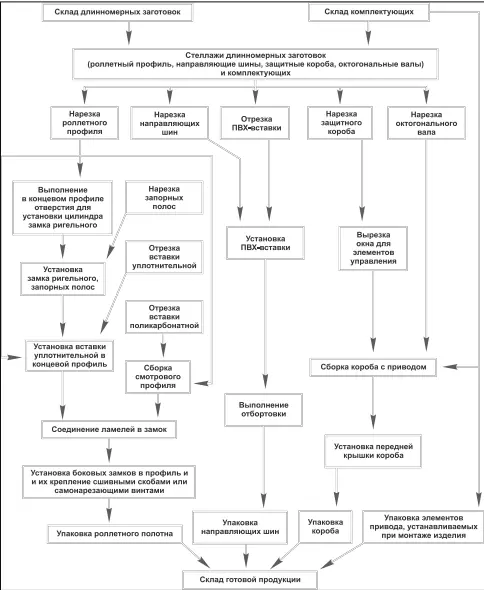

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;

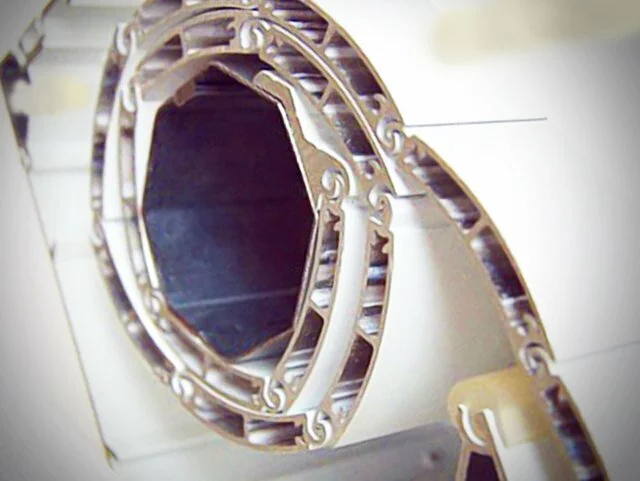

• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Уход за воротами-рольставнями

Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Как сделать и выполнить установку роллетных ворот для гаража своими руками

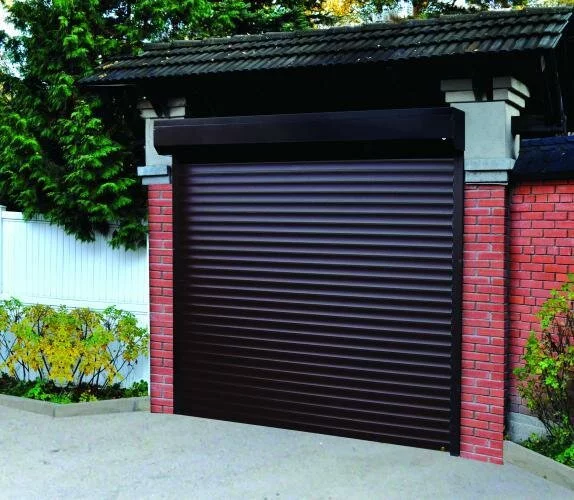

Роллетные ворота представляют собой надежный механизм, который предназначен для закрытия проема въезда в гараж. Конструкция отличается прочностью и удобством, а также гармонирует с любым фасадом здания. Плюсов можно найти массу, и если вы еще решаете, стоит приобретать или нет роллетные ворота, предлагаем узнать все подробности их установки.

Плюсы и недостатки рулонных ворот

Для того чтобы иметь полное представление о роллетах, нужно выделить плюсы и минусы подобной гаражной конструкции.

Преимущества:

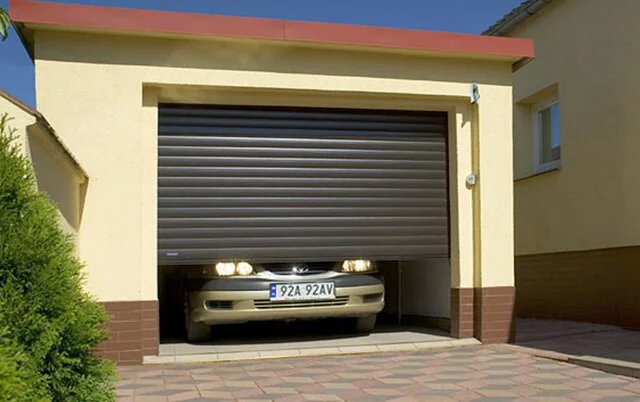

1. Чтобы открыть ворота гаража, нет необходимости в свободном пространстве с любой стороны.
2. Они отлично выполняют свои прямые функции зимой, когда на улице стоит снежная погода (расчищать снег не нужно).
3. Транспортное средство может совершать различные маневры.
4. Их можно оборудовать электрическим приводом за умеренную стоимость.
5. Эстетичный внешний вид (роллеты отлично гармонируют с жалюзи на окнах).
6. Простая эксплуатация.
7. Можно поставить в арочный проем.
8. Относительно небольшой вес.

Недостатки:

1. Не устойчивы ко взлому, если сравнивать с прочими конструкциями.
2. Если в морозную погоду ворота обледенеют, это негативно повлияет на их функциональные свойства.
3. Ворота нуждаются в защите от выпадающих осадков.
4. В ворота, которые состоят из ламелей, невозможно врезать калитку.

Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота, по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу.

Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже.

Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

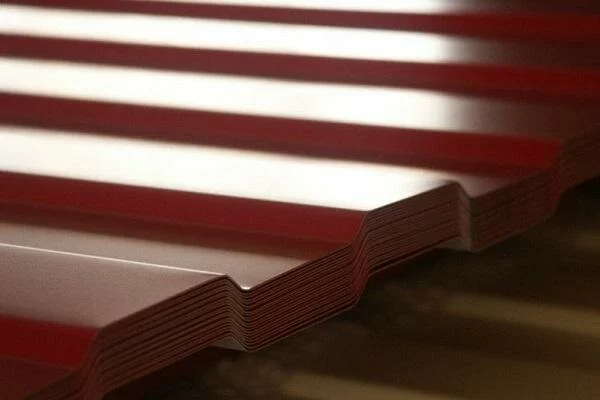

1. Профилированный лист.
2. Камень.
3. Битый кирпич.
4. Трубы из металла.
5. Сварочный агрегат.
6. Лопата.
7. Цементный раствор.
8. Кисти.
9. Покрытие.
10. Саморезы.
11. Петли.
12. Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

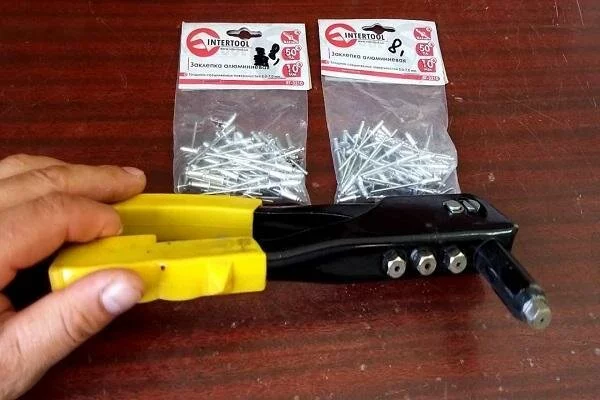

1. Заклепочник.
2. Кусачки.
3. Молоток.
4. Отвертка.
5. Уровень.
6. Маркер.
7. Нож.
8. Ключи.
9. Дрель.

Установочные работы

После того, как владелец полностью изучит инструкцию установки роллетных ворот, он без особых трудностей установит их своими собственными руками. Перед началом работы необходимо проверить готовность портала для монтажа конструкции (как и для чего это делать, описывалось ранее).

Планируя подключение электрического привода, стоит подумать и о проводке. Чтобы в итоге получить целостное изделие, стоит проверить составляющие будущего изделия, и уже приступать непосредственно к сборке и установке.

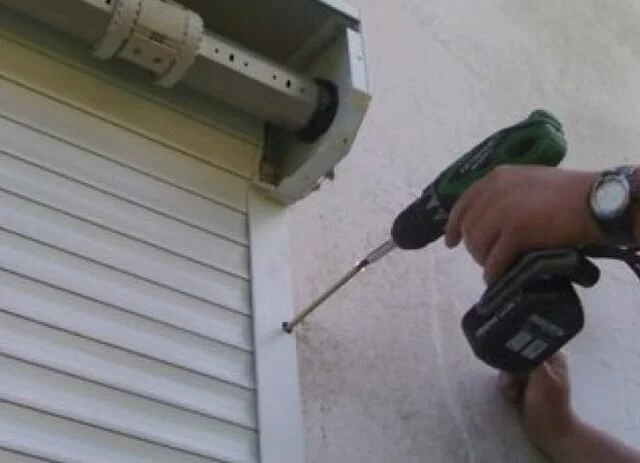

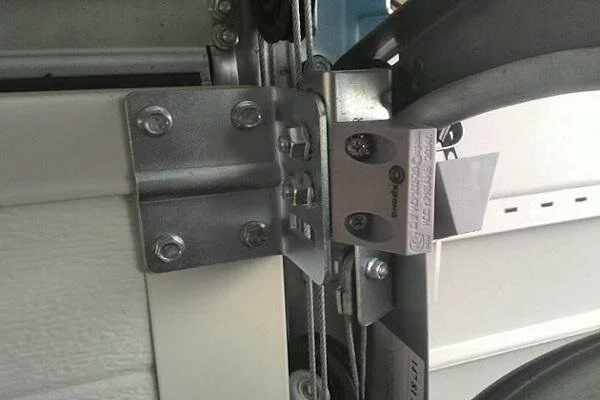

Крепление направляющих

Для установки креплений рулонных ворот нужно:

1. Отметить, где будут находиться отверстия.
2. Просверлить стенки для крепежа.
3. С помощью сверла сделать отверстия для заглушек.

Монтаж роллет

Для монтажа роллетного полотна нужно установить столбы на фундаменте. Сильно углублять их не стоит, а лишь должным образом армировать. Сверху стойки соединяются благодаря перемычке или стальной балке. Над воротами делают крышу, чтобы была защита от осадков.

Установку начинают со сборки каркаса, в виде буквы П. Все работы стоит проводить на полу. Верхнюю часть каркаса оборудуют коробом с валом, а боковые – шинами. Готовые ворота прикрепляются к стенкам строения. После полотно необходимо намотать на вал.

Во время монтажа роллет стоит учитывать устойчивость каркаса к ветру. Этот параметр важен, поэтому учитывать его необходимо в любом случае. Для повышения стойкости ко взлому владельцу стоит подумать о замке или профиле с ригелями, а также цилиндром.

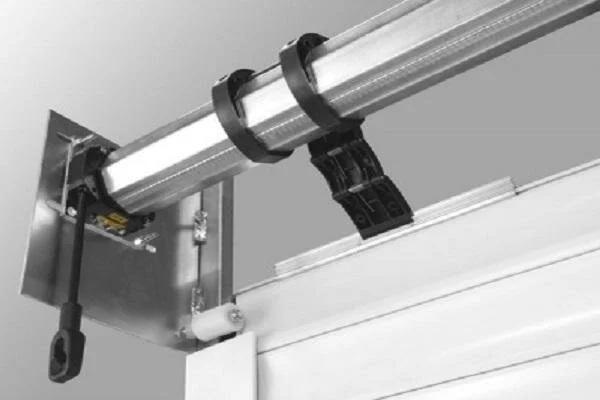

Установка автоматики

Роллетные ворота могут оснащаться автоматикой, благодаря чему их открытие и закрытие происходит без активных действий со стороны человека. Также возможна установка аварийного открытия роллворот.

Автоматика управляется при помощи пульта или благодаря клавишам. Если здание гаража небольшое, его можно открыть благодаря кардану. Делать ли автоматический механизм привода открытия и закрытия ворот или нет – решение нужно принимать во время составления проекта.

Лучше всего отдать предпочтение мотору, который имеет крутящий момент с запасом.

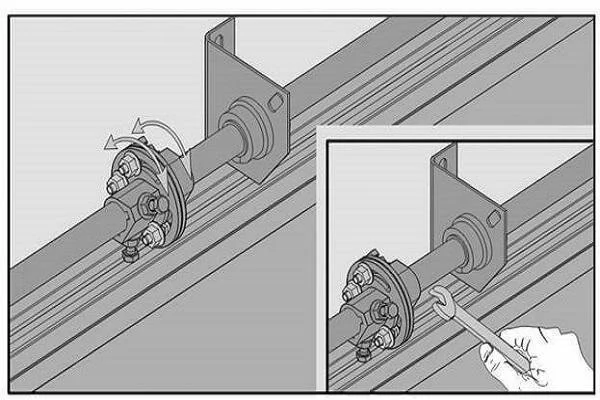

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам.

Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Монтируем дверной проем в роллворотах

Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным. Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах. Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки.

На этом этапе нужно соблюсти следующие требования:

1. Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
2. Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
3. Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.
