Создаем откатные ворота без противовеса своими руками
У меня возникла такая своеобразная мысль. Хотя я не являюсь специалистом в области откатных ворот, я провел переработку примерно 50 из них. В основном это были ворота с опорными роликами по шине, в небольшой степени — консольные. По длине они разнообразны, от трех до 10 метров проезда.
И так.
Общая длина низа ворот 11 метров. Предполагаемый размер целевого проема 7 метров. Каркас рамы профтуба 60*60*3. Зашивка металлоштакетник с одной стороны. Ориентировочный суммарный вес ворот в пределах 250 кг.
Производитель рекомендует разные шины 60*55*3мм, 70*60*3,5мм, 90*75*4,5мм, 80*75*5мм, 94*85*4,5мм и некоторые другие размеры длинной от 6 до 7 метров. Но какую из них выбрать мне под мои запросы? Ведь мне требуется шина 11 метров. Следовательно я буду сращивать. И сразу начинают советовать обычно самую толстую шину. Но ее цена вкупе с роликами становится в полтора раза больше. Ведь сильнее ролики, толще шина. Хотя ворота то легкие. А данные дать не могут.
Итак. При весе ворот 250 кг у нас имеется на 11 метров грубо 25 кг\м.

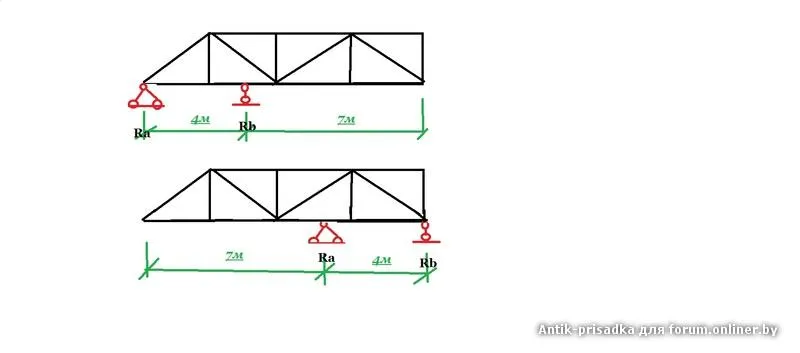

Теперь вариант расположения пролета с роликами.
Первым будем считать ролик самый дальний от консоли (назовем его Ra). Вторым- ролик по центру ворот (он будет Rb).
Первый ролик Ra всегда испытывает нагрузку на отрыв (в случае закрытых ворот), второй (Rb) двойну, но работая как рычаг, будем считать условно сжимающую работу.
Первый вариант.
Расстояние между опорами 4 метра, консоль- 7 метров.
Ворота закрыты:
Реакция в опоре составляет Ra= -125 кг, Rb= 375 кг.
Ворота открыты:
Ra = 313 кг, Rb= -63 кг.
Второй вариант.
Расстояние между опорами 4,5 метра, консоль- 6,5 метров.
Ворота закрыты:
Реакция в опоре составляет Ra= -83 кг, Rb= 333 кг.
Ворота открыты:
Ra = 278 кг, Rb= -28 кг.
Третий вариант.
Расстояние между опорами 5 метра, консоль- 6 метров.
Ворота закрыты:
Реакция в опоре составляет Ra= -50 кг, Rb= 300 кг.
Ворота открыты:
Ra = 250 кг, Rb= 0 кг.
Считал я заполнение ворот условно 3 метра между роликами и консоль. Можно и более дотошно, но в этом случае еще больше увеличиться нагрузка ролика на отрыв.
Что хотел этим сказать. Длинна ворот не всегда сопровождается требованием в увеличении толщины шины. Т.к. ворота с заполнением той же ковкой в 4-х метровый проём могут весить куда больше 7метровых облегченных. И играя с шагом пролета между роликами можно с легкостью добиться использования более дешевой фурнитуры не руководствуясь правилом «Расстояние между роликами должно быть не меньше половины ширины консоли под проезд». Если место, конечно, позволяет. Расчеты показали тот факт, что увеличив ширину между роликами на пол метра можно на моем примере уменьшить нагрузку на нижнюю часть шины на 30% или довести до необходимой под имеющийся профиль в продаже сэкономив и будучи уверенным в том, что шина откатных консольных ворот не раскроется после года\двух использования ворот.
Кто поделится данными по нагрузкам на шину? Просьба так же продублировать в личные сообщения.
Какой длины должен быть противовес на откатных воротах?
Длина противовеса на откатных воротах зависит от нескольких факторов, таких как вес ворот, ширина входа и скорость открытия и закрытия ворот. Обычно длина противовеса на откатных воротах составляет от 1/3 до 1/2 длины ворот, однако точные размеры должны быть рассчитаны производителем ворот или специалистом по монтажу ворот.
Противовесы на откатных воротах выполняют важную функцию, которая заключается в балансировании веса ворот и обеспечении плавного движения при открытии и закрытии. Если противовесы выбраны неправильно, ворота могут быть трудными в использовании, или могут быстро выйти из строя.
Поэтому, для правильного выбора длины противовеса на откатных воротах, рекомендуется обращаться к производителю ворот или к специалисту по монтажу ворот, который произведет расчеты и рассчитает необходимую длину противовеса в соответствии с конкретными характеристиками ворот.
