Изготовление автоматики для откатных ворот своими руками — выбор, монтаж и компоненты

Конструкция привода

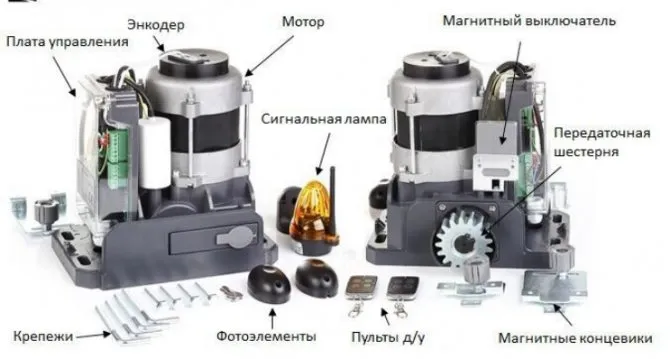

Для самостоятельного изготовления автоматики для откатных ворот требуется понимание внешнего вида данного устройства. Также необходима наличность схемы, по которой можно ориентироваться, чтобы обеспечить работоспособность автоматики для откатных ворот, созданной своими руками.

• мотор;
• редуктор, который преобразует вращение;
• узел управления.

Вышеуказанные детали входят в основу, которая отвечает за движение плотна, а как источник тяги идет электрический двигатель. Передача тяги может осуществляться при помощи звездочки и цепи, как в велосипеде, или с использованием ролика. Если имеется трехфазное напряжение, то лучшим вариантом является механизм с цепью, т.к. подобная комбинация позволяет использовать мотор по максимуму. Если же такое напряжение отсутствует, то устанавливается однофазный мотор, но мощность будет намного ниже.

Для того чтобы выбрать электромотор, нужно учитывать достаточно большое количество составляющих:

1. Габариты полотна, т.к. от размера зависит мощность.
2. Насколько часто будут эксплуатироваться ворота. В домашнем обиходе эксплуатация таких ворот происходит пару раз в день, а если, например, в офисе, то за день механизм может работать десятки раз.
3. Материал, из которого сделана шестеренка редуктора, т.к. это самая слабая часть всего механизма.
4. Важна частота вращения. Оптимальным вариантом является в среднем 750 об/мин.

Как отличный вариант подходит мотор A100L8, который является трехфазным. Если человек хочет смастерить преобразователь самостоятельно, то стоит уделить внимание выходному вращению, которое должно быть в пределах 100 об/мин, скорости вращения двигателя, которая должна совпадать с движением преобразователя. Последний лучше брать со стальными шестеренками, такой будет служить продолжительное время.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

Как сделать электропривод для откатных ворот своими руками

Существует несколько вариантов самостоятельного изготовления электропривода. Для этого необходимо провести правильный выбор и расчет материалов. Требуется иметь схему и хоть немного разбираться в данном направлении.

Подготовка к постройке: чертежи и схемы

Для начала необходимо найти чертежи и схемы того, какой должна быть конструкция. Это сделать просто, воспользовавшись интернетом. Затем необходимо выбрать непосредственно место установки объектов, каким способом будет происходить открытие ворот, вычислить габариты створки, которая должна автоматически отодвигаться.

Важным шагом является выбор вида и способа монтирования опорных стоек и положения привода. Также надо определиться с типом электропитания и различными мелкими конструктивными особенностями.

Изготовление основных узлов

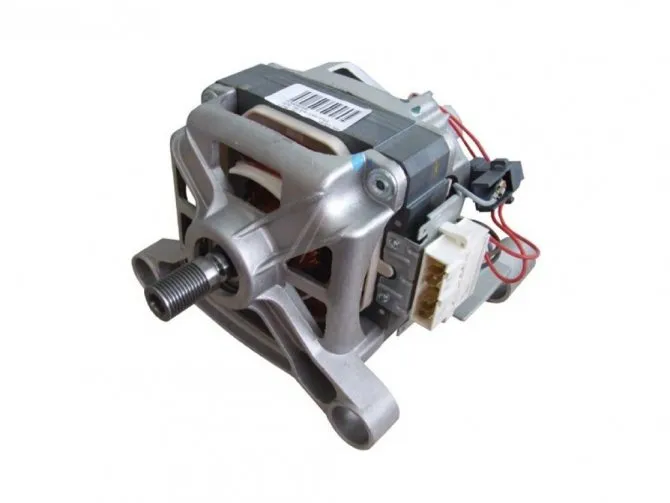

В изготовлении основного узла используют мотор от бывшей в употреблении стиральной машины, подойдет даже модель старого образца. Лучше всего пользоваться мультиметром для определения концов парных обмоток, т.к. на данном приборе есть возможность замерить сопротивление. Вал мотора крепится с преобразователем муфты. Если нет редуктора, то подойдет и ременная передача, но такой вариант проблематичный.

Изготовление основных узлов самостоятельно

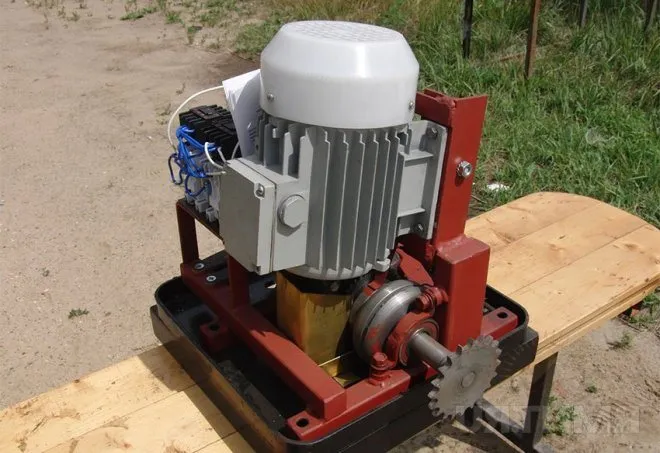

При наличии познаний в схемах кинематики, для изготовления деталей привода можно использоваться средства, которые всегда есть под рукой. С ролью силового агрегата отлично справится мотор от пришедшей в негодность стиральной машинки. В ходе присоединения следует воспользоваться мультиметром, чтобы определить концы обеих пар обмоток, для этого на мультиметре установить режим замера сопротивления. Вал мотора и преобразователя скрепить при помощи муфты.

Вместо редуктора можно сделать ременную передачу. Для точного вычисления передаточного числа надо величину двух радиусов большего шкива, который соединен с ведущим колесом, разделить на диаметр меньшего, который расположен на валу мотора.

Однако этот вариант сопряжен с проблемой изготовления натяжной конструкции для ремня. Вопрос можно решить, если использовать автомобильное колесо натяжения ремня ГРМ. Кроме того, в данном случае необходимо уделить особое внимание конструкции независимого вала, оснащенного радиально-осевыми подшипниками в количестве двух штук. Вал необходимо точно отрегулировать, поскольку он является основанием для установки деталей основных трансмиссий: шкив ременной тяги и приводное колесико.

Установка автоматики на ворота

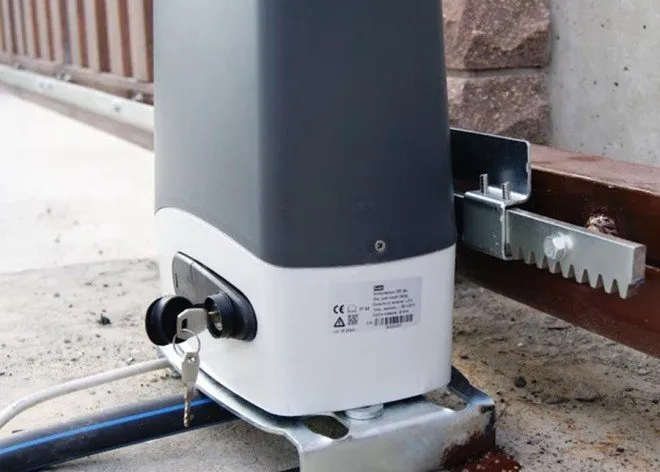

Установка автоматики на откатные ворота — простое мероприятие. Двигатель привода устанавливается к основанию ворот и размещается на зубчатой части рейки. В случае необходимости привод поднимается на требуемую высоту и нуждается в фиксации профильными трубами, приваренными к основанию откатного полотна.

После закрепления привода необходимые провода протягиваются в специальное отверстие. Затем происходит установка зубчатой рейки и концевых выключателей. После этого крепятся фотоэлементы и лампы.

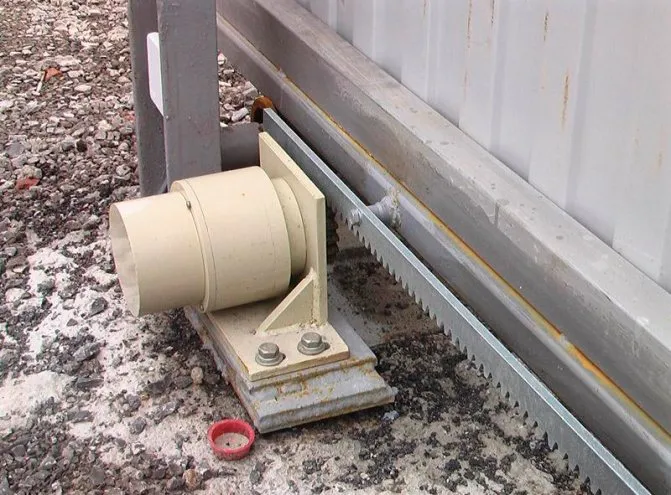

Монтаж реечной передачи привода

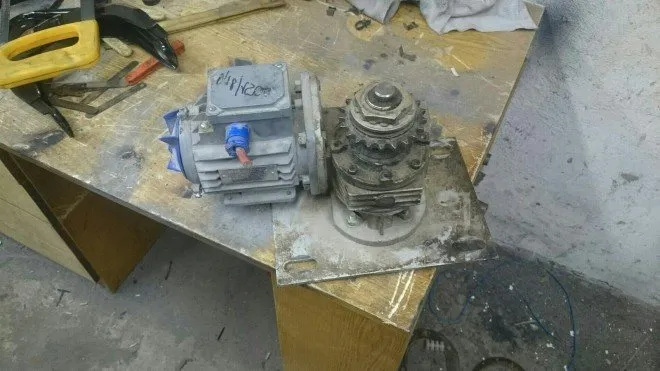

Самый распространенный вариант подачи тяги — это реечная передача, которая происходит за счет цепи. В таком случае на вал имеющегося преобразователя прикрепляется шестеренка и цепь с таким же шагом, которую необходимо натянуть на нижнюю часть ворот и закрепить с двух концов. В тот момент, когда шестеренка ходит по цепи, осуществляется подтягивание ворот.

Чтобы установить раму, на которой должны располагаться передача тягового механизма и мотор, пригодится угловая сталь. В этом случае ширина полки составляет примерно 5 см. Электромотор и преобразователь крепятся к опоре с помощью болтов, для которых в основании сделаны отверстия.

Чтобы закрепить цепь, надо монтировать приводную балку непосредственно к воротам на расстоянии от 60 до 100 см от земли. А цепное полотно приваривается. Недостаток цепи в том, что она имеет свойство растягиваться, в таких случаях берут стальную рейку с зубьями и с шагом, равным шестеренке. Но такую деталь может изготовить только слесарь.

Передача при помощи приводного ролика

Распространенный вариант — это открытие ворот, где используются роликовые тележки. В такой конструкции главную роль выполняет прижимной ролик. Но данную конструкцию самостоятельно изготовить намного сложнее. Зато такой способ считается экологически чистым.

Принцип работы заключается в том, что специальное направляющее роликовое колесо прижато и защищено резиновой прослойкой. Усилие для открытия ворот происходит за счет сжатия пружинного механизма. Оси вала закреплены при помощи кронштейна. Чтобы уравновесить давление, необходимо прикрепить 2 одинаковых направляющих колеса. Более подробную инструкцию механизма можно найти в интернете.

Выбор двигателя

При выборе агрегата учитывают критерии:

• Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
• Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
• Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Как настроить автоматику

После того как все будет установлено, приходит время настраивать получившийся механизм. Для этого нужно вручную открыть ворота и совершить настройку концевых выключателей. Электропитание подключается только тогда, когда привод заблокирован. На видном месте необходимо установить сигнальные фонари, которые загораются в тот момент, когда происходит подача электричества.

После настройки обязательно проверяется, насколько плавно совершается открытие и закрытие ворот. Электромотор необходимо предохранить от попадания влаги при помощи защитной накладки, которая изготавливается из подручных материалов.

Экономия на монтаже

Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:

• мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
• автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
• тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
• электромеханический привод. Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы. Если вы планируете использовать свою конструкцию несколько лет — покупайте агрегат, в котором работают шестерни из стали;
• для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
• следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
• фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;
• для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;

• по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
• для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;

В выборе комплектующих не стоит ориентироваться на дешевизну систем автоматического отката ворот. Как правило, они работают сносно в том случае, когда их монтируют специалисты. И главное –гарантом качественной долговременной работы будете выступать вы сами и ремонт будете производить за свой счет, хотя вашей вины в поломке и не будет

Электроприводы Faac, Came и Doorhan

Самый простой вариант автоматики для откатных ворот – это приобретение электропривода от производителя Faac. Сделав выбор в пользу такого изделия, необходимо добавить в корзину подходящий комплект и изучить краткое описание по установке оборудования. В стандартную комплектацию входит сам привод Faac со встроенной платой управления. Дополнительно необходимо купить фотоэлементы, зубчатую рейку, пульты управления, лампы и приемники. В инструкции по эксплуатации пошагово расписан алгоритм действий по сборке всей конструкции. Четко следуя указаниям, справиться с задачей под силу даже неискушенному пользователю.
