Самостоятельное изготовление привода для откатных ворот — устройство автоматики своими руками

На чтение 7 мин Просмотров 8.3к. 21.10.2020 12.10.2020

Применение автоматики для ворот или калитки представляет ценное дополнение к их функциональности. Этот механизм включает в себя роликовую систему, которая активируется электроприводом. Мощность привода зависит от веса ворот.

1. Конструкция механизма ворот в общем виде
2. Устройство приводной системы
3. Выбор двигателя
4. Изготовление основных узлов самостоятельно
5. Основные рекомендации
6. Сборка привода с цепной передачей
7. Схема подключения автоматики привода для откатных ворот

Конструкция механизма ворот в общем виде

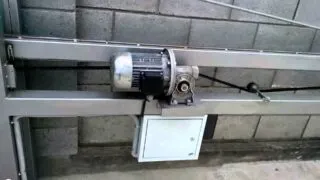

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Устройство приводной системы

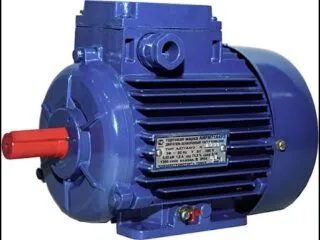

Для тяжелых конструкций устанавливают мотор на 380 В

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Функциональность повышают с помощью регулярной смазки подвижных деталей. Средство подбирают по условиям работы, вязкости состава, устойчивости к перемене температур и действию мороза. Чаще всего используются традиционные для нашей страны минеральные масла, их смеси с керосином, соляркой, водой, эмульсии или дорогие синтетические смазки.

Выбор двигателя

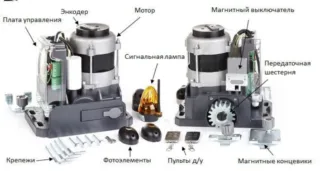

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

• Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
• Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
• Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Изготовление основных узлов самостоятельно

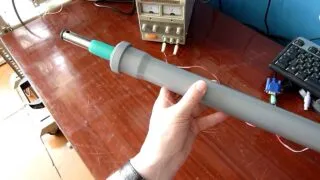

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Основные рекомендации

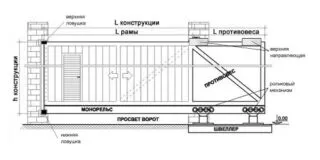

При расчете автоматики учитываются габариты ворот

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку. Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот. Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

Схема подключения автоматики привода для откатных ворот

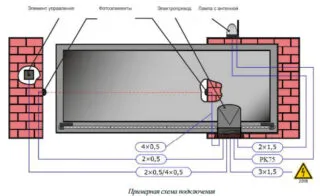

Схема подключения автоматики для ворот

Двигатель фиксируют перед подсоединением автоматики.

Схематичный порядок работ:

1. соединение зубчатой планки и шестеренок мотора;
2. введение в работу торцевых выключателей;
3. регулировка перемычек на адаптере управления;
4. включение питания;
5. настройка дистанционного пульта;
6. наладка концевых реле и времени;
7. подсоединение к схеме периферийных приборов (сигнальных ламп и фотоэлементов).

В случае самостоятельного подключения автоматики нужно вначале собрать схему на столе, затем перенести практические навыки в реальные обстоятельства. Важно выбрать регламент правильного срабатывания концевых выключателей.

Механические торцевые реле фиксируют болтами, чтобы они не слишком сжимали спираль.

После срабатывания выключателей полотно еще несколько сантиметров проезжает по инерции, поэтому реле регулируют, чтобы в результате оставался малый зазор. Промежуток предохранит двигатель и редуктор от поломки при ударе.

Фотоэлементы ставят напротив друг друга на столбах. Передатчик к ним подключают двухжильным проводом, а приемник — четырехжильным. Сигнальную лампу подсоединяют к клеммам управляющего блока так, чтобы лицевая часть была обращена к дороге.

Какой замок поставить на откатные ворота?

Выбор замка для откатных ворот зависит от нескольких факторов, таких как размер и вес ворот, уровень безопасности, удобство использования и т.д. В качестве замков для откатных ворот могут использоваться механические и электронные замки, а также комбинации из нескольких типов замков.

Например, для легких и небольших откатных ворот можно использовать простые замки на ключ или врезные замки, а для более крупных и тяжелых ворот, которые требуют повышенного уровня безопасности, можно использовать замки с кодовым замком или смарт-замки, которые управляются с помощью мобильного приложения.

При выборе замка для откатных ворот также необходимо учитывать его совместимость с другими элементами системы управления откатными воротами, такими как пульты дистанционного управления, датчики безопасности и т.д. Рекомендуется обратиться к специалистам для выбора подходящего замка и его установки.
