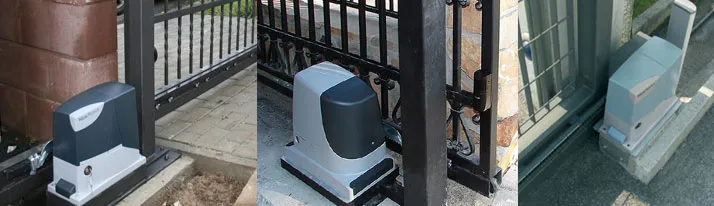

Привод откатных ворот, устанавливаемый автоматической системой, получил широкую популярность благодаря своей эстетичной внешности, и, кроме того, они занимают минимум свободного пространства на территории. Если необходимо, вы можете создать и установить привод откатных ворот своими руками.

  1. Подбирается двигатель и редуктор
  2. Использование деталей и узлов
  3. Производим модернизацию узла автоматики
    1. Как закрепить двигатель
    2. Крепим цепь к воротам
    3. Как избежать проблем, советы
  4. Монтаж механизма передачи с роликом
    1. Конструкция и принцип работы
    2. Соединение роликов с аппаратной частью

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Конструкция откатных ворот

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

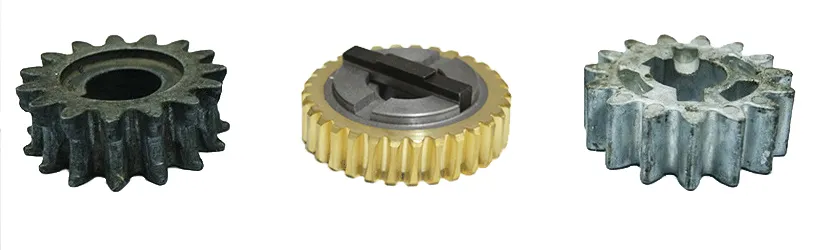

Шестерни низкого качества, снижают срок службы привода

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Выбор электро привода для ворот

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

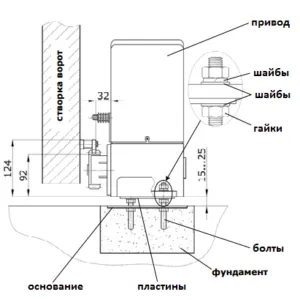

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм. Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

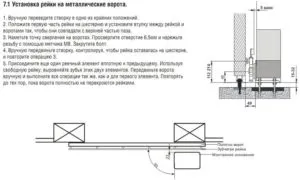

Установка рейки на металические ворота

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Монтаж привода для ворот, схема

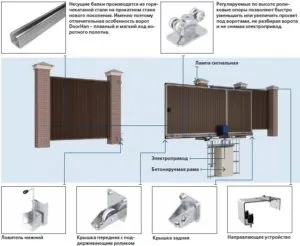

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

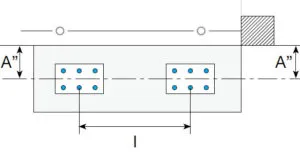

Установка роликовых опор и подставок

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

Какой замок поставить на откатные ворота?


Выбор замка для откатных ворот зависит от нескольких факторов, таких как размер и вес ворот, уровень безопасности, удобство использования и т.д. В качестве замков для откатных ворот могут использоваться механические и электронные замки, а также комбинации из нескольких типов замков.

Например, для легких и небольших откатных ворот можно использовать простые замки на ключ или врезные замки, а для более крупных и тяжелых ворот, которые требуют повышенного уровня безопасности, можно использовать замки с кодовым замком или смарт-замки, которые управляются с помощью мобильного приложения.

При выборе замка для откатных ворот также необходимо учитывать его совместимость с другими элементами системы управления откатными воротами, такими как пульты дистанционного управления, датчики безопасности и т.д. Рекомендуется обратиться к специалистам для выбора подходящего замка и его установки.
