Создание откатных ворот из профнастила своими руками – идеальное решение для участков, где установка распашных ворот невозможна. Такая система открывания значительно экономит место, а простота автоматизации делает их одним из наиболее востребованных вариантов, которые можно установить самостоятельно.

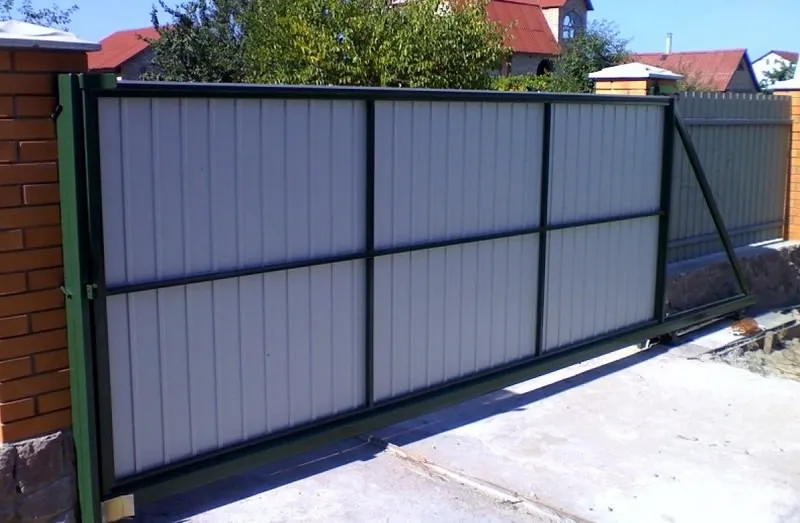

Откатные ворота из профлиста изнутри

Конструкция откатных ворот очень проста для исполнения и представляет собой сварную раму из металлической трубы 20х20/30 мм, которая зашита профнастилом. Если створка планируется большого размера, тогда трубу лучше взять 20х40 мм. Для частного дома обычно ширина 3-6 метров, а высота 1,8-2,5 метров. Могут быть больше, но меньше – редко, так как это нецелесообразно. Украсить конструкцию дополнительно можно при помощи кованных элементов или нанесения рисунка краской или при помощи декоративной пленки с рисунком.

Преимущества откатных ворот из профнастила

Не сомневайтесь в своем выборе: конструкция откатных ворот из металлопрофиля полностью надежна и держит равновесие в любом положении благодаря правильному расстоянию между роликовыми опорами. Преимущество такой схемы открытия и использование металлопрофиля очевидны. Среди них:

• экономия места. Ворота занимают одинаково мало места в открытом и закрытом состоянии. Благодаря этому вы можете сделать ворота шире, чем при использовании распашной конструкции и не волноваться о проезде специальной и грузовой техники на свой участок. Машину можно ставить просто рядом, не беспокоясь о зазоре (расстоянии) для открытия;
• долговечность. Профлист, если он правильно изготовлен и смонтирован, может прослужить свыше 50 лет без дополнительного ухода и изменения цвета;
• привлекательный внешний вид откатных ворот и простота конструкции позволяют вписать их в любой экстерьер. Большой выбор цветов и имитаций на поверхности просто поражают! Даже если ваш дом с большим количеством стекла или полностью из натуральных материалов, подобрать профнастил под него можно быстро и без проблем. В случае необходимости в процессе эксплуатации он может быть перекрашен в любой другой цвет;
• можно автоматизировать и изготовить своими руками всего за несколько дней. Это позволяет произвести простая конструкция и ее небольшой вес. Вы сможете использовать недорогие приводы для автоматизации, что существенно сэкономит бюджет на оградительные сооружения вашего участка (забор, ворота, калитка, шлагбаум). В случае заказа у проф.фирм, изготовление займет до недели, а установка – всего несколько часов, не считая подготовки фундамента;
• относительно низкая стоимость делает откатные ворота доступным и бюджетным вариантом. Это привлекает многих особенно вкупе с тем фактом, что их внешний вид не сильно уступает деревянным или кованным воротам, а функциональность и качество на том же уровне;
• такая конструкция имеет больший запас прочности и стойкости к ветру по сравнению с распашной. Ворота выдерживают серьезные нагрузки и удары практически без последствий (возможны мелкие царапины; после сильных ударов могут остаться вмятины на металлопрофиле, но если они небольшие, то не влияют на функциональность);
• простота эксплуатации. Вам не нужно будет беспокоиться о вспучивании почвы во время весеннего таяния снега или в осенние дожди, так как основание ворот забетонировано. Зимой не потребуется чистка снега для открытия ворот.

Конструкция откатных ворот из профнастила

Откатные ворота из металлопрофиля состоят из таких частей, как:

• полотно или рама;
• подвижные элементы.

Сделать такую конструкцию своими руками совсем несложно, так как все материалы вполне просты в обработке и установке. Единственная сложность заключается в правильности чертежа (схемы). Необходимо четко рассчитать необходимые элементы и правильно их расположить. Поэтому лучше использовать готовую схему ворот, рекомендуемую профессионалом в этой области, а не делать ее самому.

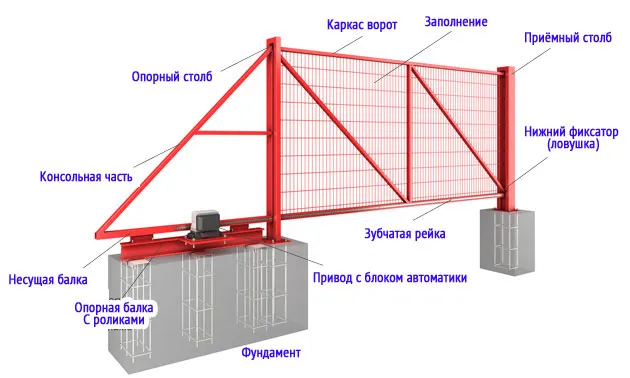

Типичная схема откатных ворот с автоматикой

Если вы решили сделать и установить нестандартную конструкцию, дайте посмотреть ее специалистам, чтобы они проверили на ошибки и внесли необходимые корректировки.

В процессе открытия ворота перемещаются по консольным блокам. Внизу под ними расположен ленточный фундамент, на который крепится стальной направляющий рельс.

Внимание! Правильно подберите и установите направляющий рельс, так как от него зависит прочность и жесткость всей конструкции откатных ворот.

Размер рамы следует делать в 1,5 раза шире проезда. Если проезд планируется в 4 метра, тогда для установки откатных ворот потребуется 6,5 метров пространства, что не всегда возможно в условиях города с узкими участками у частных домов. В таких условиях больше подойдут роллетные конструкции.

Фурнитура и инструменты для монтажа откатных ворот

Для того чтобы изготовить и установить откатные ворота из профнастила своими руками, вам понадобится:

• стальной направляющий рельс;
• ролики (каретки для них, специальные верхние для препятствия бокового раскачивания, конечный);
• верхний и нижний уловитель;
• крепежная система;
• резиновые предохранители;
• шуруповерт, дрель;
• сварочный аппарат;
• профлист;
• отвес и уровень;
• перфоратор, болгарка;
• лопата, емкости для бетона;
• арматура.

Фундамент и монтаж основания откатных ворот

Для закрепления направляющего рельса и других элементов конструкции откатных ворот, потребуется заливка ленточного фундамента на месте установки и отката створки. Для этого вам потребуются:

• бетонная смесь (возьмите цемент от 300 марки для крепости фундамента);
• металлическая арматура для каркаса и прочности;
• опорный швеллер для ворот.

Для установки бетонного столба и системы из швеллеров и арматуры потребуется яма вдоль забора длиной 2 метра, глубиной – 1 метр, а шириной – около 40 см. Непосредственно перед заливкой бетона, следует в этой яме разместить пластину для крепления системы привода и разобраться с размещением и проведением к ней электрического кабеля. Только после подготовки конструкции можно заливать бетонную смесь.

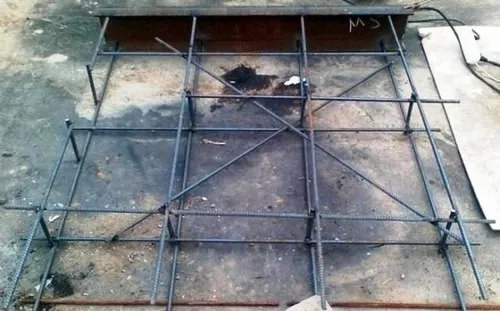

Вариант сварки прутков арматуры для фундамента

Внимание! Пластина для крепления привода не должна быть забетонирована! Она должна быть на поверхности!

Дальнейшие работы проводятся после застывания бетона, то есть через 7-10 суток. Сначала устанавливаются 2 тележки с роликами для движения ворот. Их крепят при помощи болтов. После этого можно приступить к сбору конструкции створки, хотя для экономии времени этим можно заняться во время застывания фундамента.

Изготовление полотна откатных ворот своими руками

Откатные ворота изготавливаются из металлопрофиля и профильной трубы 20х20/30/40. Ее нужно очистить от окалины при помощи болгарки.

При работе с болгаркой обязательно используйте защитные очки!

Следующий этап подготовки трубы – обезжиривание и нанесение антикоррозийной грунтовки для металла. Только после этого их можно варить для создания рамки ворот и калитки, если она предусмотрена планом. Внимание! Четко следуйте чертежу во время сварки!

Сварка труб производится методом прихвата через каждые 20-30 см. Снизу рамы следует приварить направляющую. Трубы привариваются в шахматном порядке. Иначе их просто выкрутит! По окончании сварки следует обязательно произвести зачистку швов и нанести на них антикоррозийную грунтовку.

После высыхания слоя грунтовки нужно прокрасить раму специальной алкидной эмалью или краской Хамрайт (Hammerite). Далее можно производить обшивку рамы металлопрофилем с помощью заклепок или саморезов.

Внимание! Не используйте для обшивки сломанные листы, так как они будут недолговечны и вскоре потребуют замены.

Чтобы конструкция получилась достаточно легкой и ворота обошлись вам дешевле, используйте профнастил 0,5-0,8 мм класса «С». Тогда вам потребуется меньше роликов и не нужна будет дополнительная балка посередине рамы.

Монтаж откатных ворот своими руками

Производить установку створки откатных ворот можно только после окончательного высыхания фундамента.

Сначала следует выставить ролики на направляющей и выставить створку по уровню. Делать это следует вдвоем или даже втроем, потому что после правильной установки следует прихватывать сваркой роликовые тележки к швеллеру. Конечно, их можно прикрепить при помощьи шпилек и гаек, но такой вариант монтажа в исполнении неопытного мастера займет гораздо больше времени (возможно, несколько дней), чем сварка.

Если в дальнейшем из-за неправильно выставленной тележки потребуется переделка, используйте для подрезания болгарку. Воротам это не нанесет никакого ущерба.

Следующий шаг – приваривание верхних поддерживающих роликов, установка концевого ролика и обоих улавливателей. Если опорные столбы из металла, улавливатели приваривать лучше к ним. В случае опор из другого материала, их следует приваривать к дополнительной трубе, прикрепленной к столбу, любым надежным способом (арматура, дюбеля, закладками).

Автоматизация откатных ворот

Чтобы автоматизировать откатные ворота из профнастила используйте специальную фурнитуру (направляющая рельса, роликовые каретки и т.д.) и привод. Привод для автоматизации подбирается на основе размера и веса всей конструкции. Один из лидирующих производителей такого оборудования в мире – BFT.

Главная причина обшивки откатных ворот металлопрофилем – уменьшение цены и веса конструкции при высоких показателях эстетической привлекательности изделия. Благодаря этому можно использовать доступные по цене электроприводы для автоматизации ворот.

Если вы решите делать откатные ворота своими руками и обшивать их профнастилом, они обойдутся вам в несколько раз дешевле, чем такой же покупной вариант с профессиональной установкой. Посоветуйтесь с продавцом при подборе комплектующих и привода для своих ворот, а чертеж подходящей конструкции лучше возьмите из готовых, чтобы не допустить ошибок.

Видео — интересное решение. Откатные ворота своими руками, с приводом от шуруповерта

Чем заполнить откатные ворота?

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
