Откатные ворота без противовеса — чертежи, схемы, расчеты и материальный выбор

Откатные ворота представляют отличное решение для оптимизации использования участка и контроля доступа на него. В настоящее время эти конструкции приобретают популярность, хотя всего несколько лет назад такая возможность была недоступна для многих. Особенно важно отметить, что сейчас доступны откатные ворота без использования противовеса, что дополнительно упрощает их использование.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Чтобы этого избежать, высота каркаса должна быть ориентирована на высоту забора, а не профлиста для ворот.

Данные высоты и ширины проема

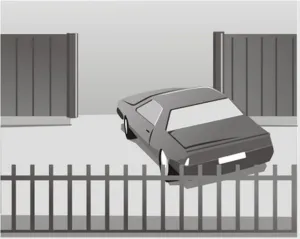

Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.

Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.

Для большинства транспортных средств  2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.

Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.

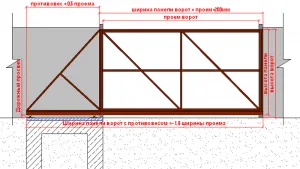

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

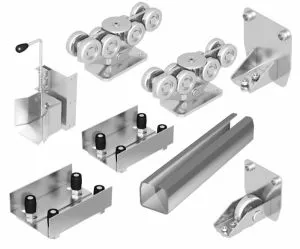

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали. Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки. Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

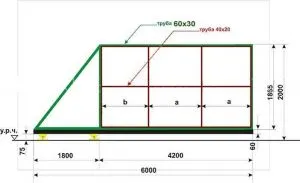

Чертежи для изготовления откатных ворот

В процессе монтажа пригодятся чертежи и схемы откатных ворот. Составить их можно как собственноручно, так и подсмотреть идею в сети. Они дают возможность четко понимать, как установить ворота и какой общий механизм их работы. Чертеж откатных конструкций изготавливается только после определения размеров будущей конструкции. Понадобится на финальном этапе работ и схема проведения электропроводки, если вы будете самостоятельно этим заниматься.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

  1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
  2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
  3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
  4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
  5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
  6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети. Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики.

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

  1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
  2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
  3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
  4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
  5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
  6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
  7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

  • лопаты: совковая и штыковая;
  • бетономешалка;
  • сварочное оборудование;
  • шуруповерт (клепочник);
  • рулетка;
  • молоток;
  • болгарка;
  • маркер.

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Устройство ворот. Подготовительный этап

На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:

  1. установка столбов – опор;
  2. сооружение фундамента;
  3. подготовка полотна и других частей конструкции;
  4. монтаж.

Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.

Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма  заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Сборка откатных ворот

К швеллеру привариваются роликовые каретки. Для правильного функционирования створок нужно добиться идеального выравнивания.

Для ровной установки полотна можно использовать лазерный уровень или шнур. По центу швеллера устанавливаются пластины, на которые прикрепляются роликовые тележки с помощью болтов.

После этого нужно еще раз все замерить и проверить функциональность тележек.

Для правильной установки ворот вдоль их хода натянуть веревку или шнур, который поможет ориентироваться при монтаже.

Сверху монтируются направляющие – они необходимы для противодействия раскачиванию ворот при ветре и их остановке при движении. Для этого на столбы устанавливается кронштейны. После необходимо проверить движение полотна – оно должно двигаться строго вертикально.

Для плавного перемещения ворот и увеличения срока эксплуатации роликов устанавливают заглушки.

Концевые ролики устанавливают на направляющие с другой стороны столба в самом профиле.

Ворота закрывают наглухо и монтируют уловители, которые борются с провисанием и расшатыванием конструкции.

После установки всей конструкции нужно еще раз ее осмотреть и проверить функциональность всех элементов.

Монтаж автоматики

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Какой длины должен быть противовес на откатных воротах?


Длина противовеса на откатных воротах зависит от нескольких факторов, таких как вес ворот, ширина входа и скорость открытия и закрытия ворот. Обычно длина противовеса на откатных воротах составляет от 1/3 до 1/2 длины ворот, однако точные размеры должны быть рассчитаны производителем ворот или специалистом по монтажу ворот.

Противовесы на откатных воротах выполняют важную функцию, которая заключается в балансировании веса ворот и обеспечении плавного движения при открытии и закрытии. Если противовесы выбраны неправильно, ворота могут быть трудными в использовании, или могут быстро выйти из строя.

Поэтому, для правильного выбора длины противовеса на откатных воротах, рекомендуется обращаться к производителю ворот или к специалисту по монтажу ворот, который произведет расчеты и рассчитает необходимую длину противовеса в соответствии с конкретными характеристиками ворот.
