Выбор и чертежи привода для откатных ворот своими руками
Создание привода для откатных ворот своими руками повысит вашу уверенность в собственных способностях, обогатит вас опытом качественного труда и, не в последнюю очередь, сэкономит существенную сумму средств.
Схема подключения элементов автоматики откатных ворот.
Инструменты и материалы
Начинать нужно с приобретения всего необходимого.
Список оборудования и материалов:
Монтаж привода откатных ворот.
- зубчатые рейки;
- привод;
- сигнальная лампа;
- комплект фотоэлементов;
- питающий провод 3*1,5 мм²;
- провод подключения сигнальной лампы 2*0,75 мм²;
- провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
- провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
- гофротруба для прокладывания проводки;
- наконечники проводов;
- стабилизатор напряжения;
- сварочные электроды;
- обрезки профильной трубы, стальных уголков, полосы.
Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.
Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

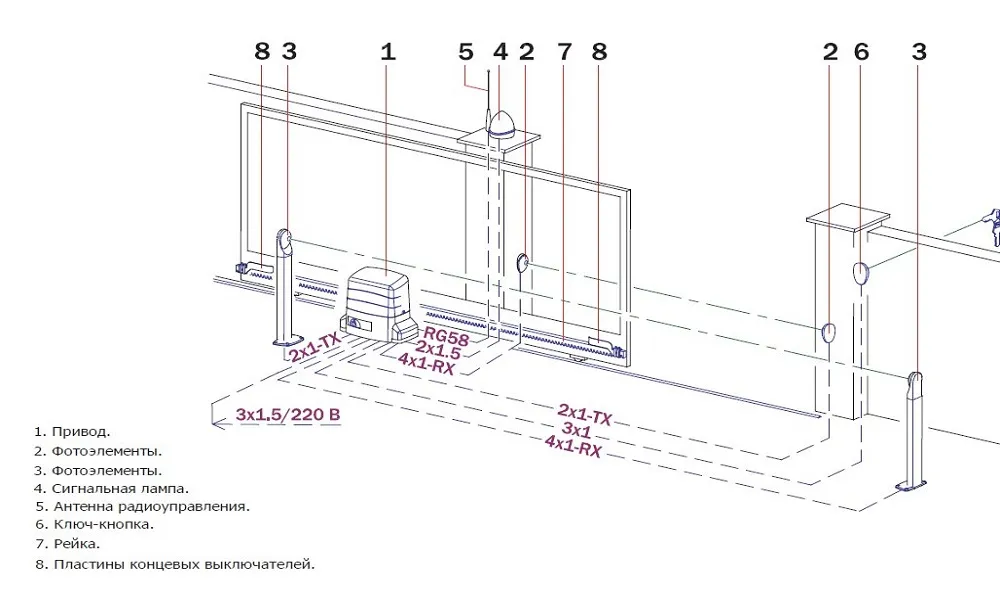

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.
Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.
Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.
Список инструментов:
- рулетка;
- маркер;
- сварочный аппарат;
- дрель;
- отвертки;
- гаечные ключи;
- пассатижи;
- нож;
- обжимной инструмент;
- угольник.
Прокладка проводки
Наглядная схема обустройства фундамента откатных ворот.
Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.
Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.
Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.
Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.
Установка исполнительного устройства
Электромеханический привод линейного типа для распашных ворот.
Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.
Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.
Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.
Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.
Настройка привода
Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.
Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.
Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.
Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.
Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».
Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.
К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.
Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.
Какой длины должен быть противовес на откатных воротах?
Длина противовеса на откатных воротах зависит от нескольких факторов, таких как вес ворот, ширина входа и скорость открытия и закрытия ворот. Обычно длина противовеса на откатных воротах составляет от 1/3 до 1/2 длины ворот, однако точные размеры должны быть рассчитаны производителем ворот или специалистом по монтажу ворот.
Противовесы на откатных воротах выполняют важную функцию, которая заключается в балансировании веса ворот и обеспечении плавного движения при открытии и закрытии. Если противовесы выбраны неправильно, ворота могут быть трудными в использовании, или могут быстро выйти из строя.
Поэтому, для правильного выбора длины противовеса на откатных воротах, рекомендуется обращаться к производителю ворот или к специалисту по монтажу ворот, который произведет расчеты и рассчитает необходимую длину противовеса в соответствии с конкретными характеристиками ворот.
