Преимущества, виды и монтаж откатных ворот — схемы и чертежи
Откатные ворота и их назначение
Откатные ворота являются одним из наиболее удобных вариантов ворот. Благодаря своему механизму сдвига параллельно забору, они пользуются популярностью. Эти ворота можно сочетать с различными видами заборов, особенно если участок ограничен в плане доступного пространства для въезда.
Откатное полотно современных гаражных или заборных ворот обычно сдвигается в сторону благодаря приваренной к каркасу ворот профилированной балки. Она двигается по хорошо укрепленным роликам. Откатные ворота достаточно надежны, практичны, удобны в использовании – они занимают минимум территории. Иногда такой тип ворот называют сдвижным.
Откатные ворота
Преимущества откатных ворот
Откатные ворота имеют ряд преимуществ перед распашными воротами:
- Удобны и практичны в эксплуатации;
- Долговечны;
- Надежны;
- Простые схемы, чертежи откатных ворот позволяют своими руками изготовить их и установить на любое ограждение;
- Бесшумны при откате;
- Устойчивы к разнообразным климатическим воздействиям;
- Имеют жесткую конструкцию и небольшие размеры;
- Предоставляют возможности для автоматизации.
Есть у них и несколько недостатков: для надежности и безопасности монтажа схема чертеж откатных ворот рекомендует обустроить бетонированный фундамент и подготовить место для откатывания полотна ворот.
Типы откатных ворот
В зависимости от способов крепления откатного полотна выделяется несколько видов откатных ворот, обладающих своими особенностями:
- Ворота с подвесом сверху;
- Ворота на опорных роликах;
- Ворота консольные.
При монтаже откатных ворот с подвесом сверху несущую балку устанавливают над проемом. Но в этом случае появляется существенный недостаток: ограничивается высота проезда транспортного средства.
Откатные ворота на опорных роликах при монтаже, опираясь на схемы чертежи откатных ворот, имеют направляющую балку вдоль ограждения. На нее накладывается откатное полотно. Оно движется и удерживается вертикально при помощи закрепленной на столбе пары роликов.

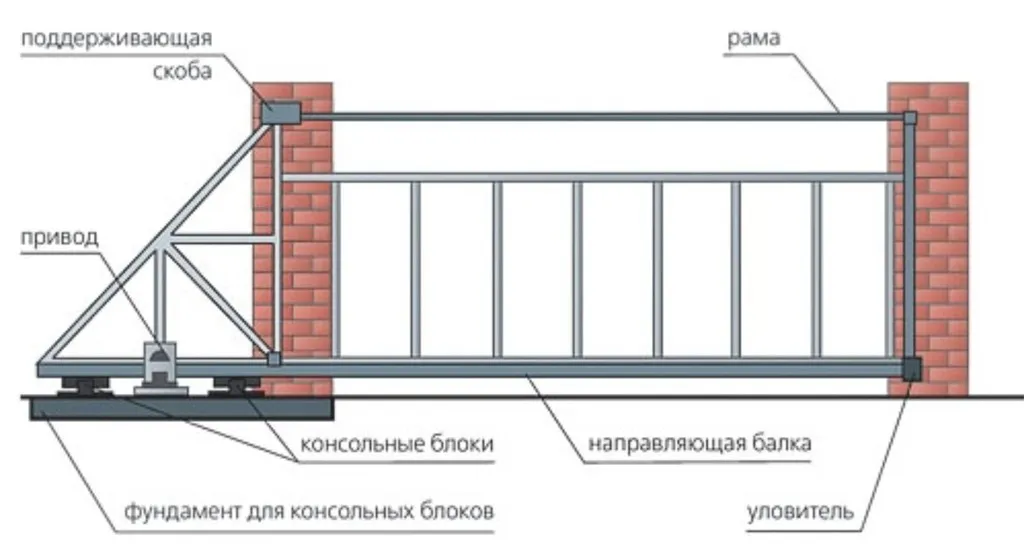

Схема действия консольных откатных ворот
Самыми популярными стали откатные ворота консольные. Они привлекательны тем, что полотно ни сверху, ни снизу не имеет никаких ограничителей. Но для установки направляющей балки нужно обеспечить большее свободное расстояние вдоль ограждения.
Важно! Направляющая балка для консольных откатных ворот с толщиной стенок 3,5-6 мм должна быть спрофилирована для максимального сопротивления как вертикальным, так и горизонтальным воздействиям. Это поможет выдержать вес откатного полотна и противостоять попыткам взлома и воздействию ветра.
Подготовка к монтажу откатных ворот
Для установки откатных ворот своими руками нужно подготовить бетонированный фундамент глубиной до 150 см – уровня промерзания грунта — и установить опорные столбы. Фундамент нужно расположить вдоль забора в ту сторону, куда планируется откат полотна ворот.

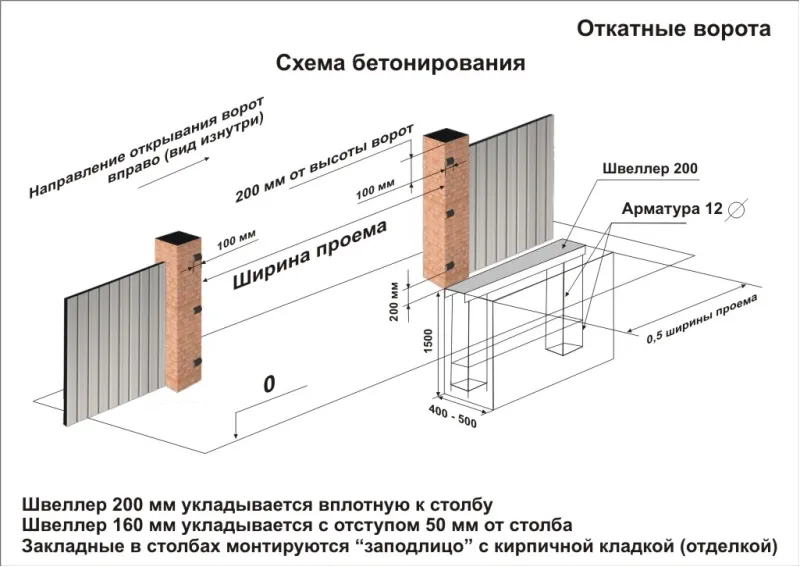

Подготовка фундамента и монтаж откатных ворот
Устройство фундамента
Современные чертежи и схемы для самостоятельного изготовления откатных ворот предлагают:
- Подготовить траншею шириной до 30-40 см и глубиной до 1 м. Длина траншеи должна равняться половине длины проема ворот.
- Изготовить металлоконструкцию фундамента из металлического швеллера шириной 16-20 см и приварить к нему 8 или 10 ножек из арматуры диаметром до 10-14 мм.
- Замешать бетонный раствор, состоящий из смеси 300-500 кг речного песка с 80-120 кг цемента и 300-500 кг мелкофракционного щебня.
- Уложить подготовленную конструкцию в траншею ножками вниз и забетонировать свежим раствором. Заливать его нужно вровень со швеллером, чтобы предотвратить образование пустот.
Помните! Подготовленный фундамент для откатных ворот должен выстояться в течение 7 дней для более крепкого схватывания бетона.
Установка опорных столбов
Параллельно с подготовкой фундамента для откатных ворот следует смонтировать опорные столбы. Их можно изготовить из стальной трубы, швеллера, дубового бруса, бетона или кирпича.
Для столба нужно выкопать яму на глубину фундамента, установить столбы по уровню и залить таким же раствором. Если монтируются кирпичные столбы, то можно предусмотреть по три закладных в каждом столбе, желательно расположить их в 10 см от края проема.
Изготовление откатного полотна
В то время, пока схватывается бетон фундамента и опорных столбов, следует подготовить к монтажу сами откатные ворота. Современные откатные ворота чертеж схема 2013 рекомендует изготавливать откатные ворота своими руками следующим способом:
- Очистить от коррозии и масляных отложений и обработать антикоррозионной грунтовкой для эмалевых красок металлические профилированные трубы.
- Сварить каркас их этих труб. Для этого нужно расположенный по уровню направляющий рельс расположить вниз разрезом и приварить к нему трубу из профиля. Оптимальное сечение трубы — 60х60х2 мм.
- На приваренную трубу следует установить вертикальные стойки с таким же сечением и приварить их к нижнее трубе.
- Затем нужно вварить верхнюю трубу, проверить углы и приварить треугольник противовеса.

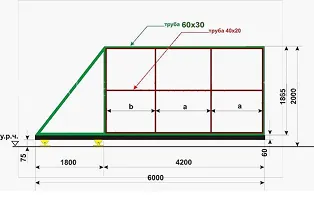

Чертеж каркаса ворот на проем в 4 м
Таким образом подготовлена наружная рама откатных ворот. Для внутренней рамы используются трубы размером 40х20х2 мм. Если предполагается двусторонняя зашивка ворот, то трубу следует расположить посередине, а если односторонняя – то трубу сдвигают на край.
У готовой рамы шлифуются сварочные швы и грунтуется полотно. Окрашивать раму лучше всего алкидной эмалью для наружных работ. После просушки можно приступать к зашивке полотна. Для этой цели используют разные материалы: профнастил, листовую сталь, дерево, сайдинг, можно включить элементы ковки, сэндвич-панелей или использовать решетчатую структуру.
Монтаж откатных ворот
Монтаж изготовленных откатных ворот на застывший фундамент, согласно откатные ворота чертеж схема, происходит так:
- На бетонированный швеллер выставляются роликовые тележки и на них надевается направляющий рельс;
- Далее по уровню и вдоль ширины забора выставляется и приваривается откатное полотно;
- На опорных столбах укрепляются верхний и нижний улавливатели ворот и поддерживающие ролики. При наличии металлических столбов и ролики, и улавливатели привариваются к столбу. Если столбы кирпичные или гранитные – то эта фурнитура крепится к металлической стойке, прикрепляющейся к столбу с помощью дюбелей.
Готовые откатные ворота
Обычно откатные ворота устанавливают внутри двора, но иногда возможно и наружное их расположение. В этом случае оснащение ворот автоматической системой будет более проблематично вследствие размещения целого комплекса элементов: электропривода, фотоэлементов, сигнальной ламы, дистанционного пульта управления, зубчатой рейки, монтажного основания.
Монтаж откатных ворот своими руками
Источник: http://rusograda.ru/vorota/sxemy-i-chertezhi-otkatnyx-vorot
Какие ворота лучше откатные или рулонные?
Выбор между откатными и рулонными воротами зависит от нескольких факторов, таких как размер проема, местоположение и предназначение ворот.
Откатные ворота являются наиболее популярным вариантом, так как они удобны для использования и обладают хорошими изоляционными свойствами. Они также могут быть изготовлены из различных материалов, таких как алюминий, нержавеющая сталь или металл.
Рулонные ворота же идеально подходят для помещений, где нет места для откатных ворот. Они также являются хорошим выбором, если требуется максимальная проходимость. Рулонные ворота легко открываются и закрываются, при этом занимая минимум места.
В итоге, выбор между откатными и рулонными воротами зависит от индивидуальных п
Выбор между откатными и рулонными воротами зависит от нескольких факторов, таких как размеры воротного проема, доступное пространство для открытия ворот, предпочтения в выборе системы открывания и ваш бюджет. Откатные ворота могут быть лучшим выбором, если у вас есть достаточное количество пространства сбоку воротного проема, чтобы разместить ворота во время открытия. Рулонные ворота же могут быть лучшим выбором, если у вас недостаточно пространства сбоку воротного проема, так как они открываются путем сворачивания в рулон над воротным проемом. В общем, выбор между откатными и рулонными воротами зависит от ваших индивидуальных потребностей и предпочтений.
