Изготовление откатных ворот по угловому принципу

После приобретения земельного участка возникает множество важных вопросов. Вначале необходимо решить вопрос с оградой. После этого естественным продолжением будет обустройство въездной группы, включая установку «откатных ворот по уголку».

выбор пал на самодельные откатные ворота на рельсе.

Дело в том, что жизненный опыт нашего окружения не давал никаких альтернатив, кроме распашных ворот, зашитых профильным листом, или распашных же ворот, но из цельного листа металла. Визуальная часть любых решений отходила далеко на третий план.

Нам же хотелось гармонии с деревянным забором, но предлагаемые варианты в таком случае получались громоздкими и тяжелыми: въездной проем в четыре метра требовал наличия створок по два метра шириной.

Откатные ворота рассматривались ранее, но отпугнули стоимостью фурнитуры и трудоемкостью процесса монтажа. И вот пришла идея: а почему бы не установить самодельные откатные ворота на рельсе? Ведь их отличает простота и надежность. Да, они несколько теряют в изяществе перед консольными воротами, однако в плане красоты оставляют распашные далеко позади. Итак, выбор сделан.

Технические условия под самодельные откатные ворота

Про схему ворот и основные требования можно прочитать в следующей статье. Ключевые же условия были выставлены следующие:

• проем ворот – 4 метра;
• створка – 4.2 метра;
• высота столбов – 2.1 метра;
• высота створки 1.8 метров;
• дорожный просвет – 0.1 метра.

Материалы для конструкции

Для силовой рамы мы решили использовать профильную трубу 60х40х2 мм, для внутренней – 40х20х1.5 мм. Полотно ворот зашивалось штакетником (доской 100х18 мм). Для того, чтобы ворота перекликались с забором, доски окрашивались той же защитно-декоративной пропиткой Lux Decor.

Главный элемент, который отличает откатные ворота на рельсе от консольных собратьев – это, соответственно, рельс. Для него было решено использовать профильную трубу 40х20х3 мм.
Больше всего проблем доставил поиск колес для ворот, ключевых элементов в описываемой конструкции. Были посещены все строительные и блошиные рынки города и местные барахолки. Но ничего путного так и не было найдено. Тогда пришла идея воспользоваться услугами знакомого токаря и выточить колеса из стальной болванки. Однако и здесь наш постигла неудача. Отсутствие какой-либо инициативы со стороны промышленности и, как результат, невозможность приобрести «в розницу» сталь нужных параметров зарубили данную идею на корню.

Забор практически был установлен, а ключевая фурнитура для ворот все еще отсутствовала. Тогда стали искать альтернативу и нашли… капролон. По характеристикам данный материал подходил отлично. Дело оставалось за малым – покупкой. Розничные продавцы предлагали небольшие куски капролонового цилиндра по весьма внушительной цене. Оптовики отказывались пилить метровые стержни, а другая альтернатива отсутствовала. В результате было решено, что такой уникальный материал в хозяйстве еще пригодится, поэтому мы купили метровую болванку диаметром 120 мм.
Также были приобретены:

• деревянный брусок 50х25 мм;
• цемент;
• саморезы;
• болты, шайбы и гайки.

Инструменты

• инверторный сварочный аппарат;
• циркулярная пила;
• УШМ (болгарка);
• шуруповерт;
• ручной инструмент.

Как возводились самодельные откатные ворота на рельсе

Опорные столбы

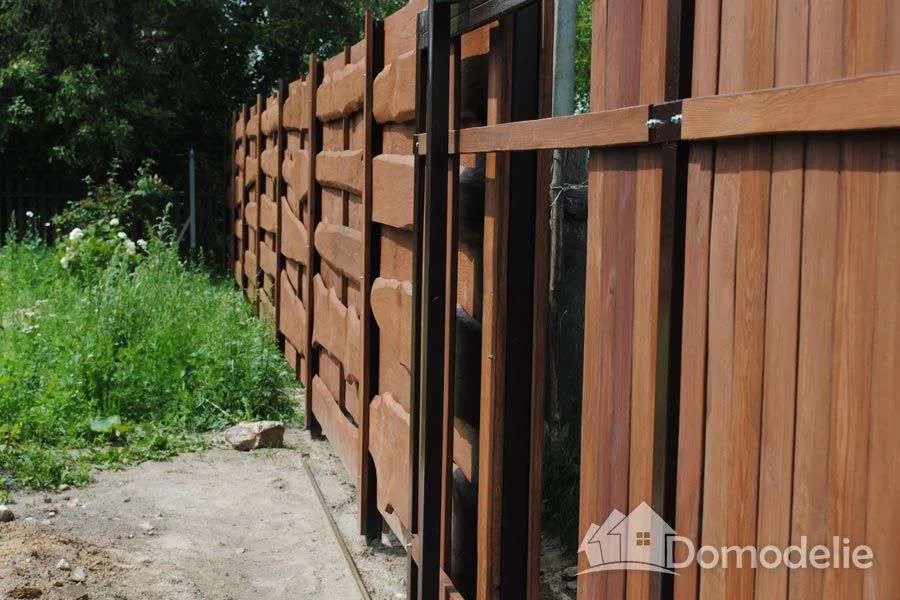

Что отличает самодельные откатные ворота своими руками от консольных или распашных? В первую очередь – распределение нагрузки на грунт через основание-рельс. То есть вся конструкция установлена на земле, а опорные столбы служат лишь для фиксации и предотвращения опрокидывания створки. С этой целью легко справляются обычные заборные столбы. Для усиления столб с верхним кронштейном был сделан сдвоенным. Как показала практика, этот шаг был лишним и проведен был, скорее, для перестраховки.

Опорные столбы для откатных ворот

Рельсы для откатных ворот

Для рельса была взята профильная труба 40х20х3 мм. Чтобы исключить возможность деформации от въезжающего личного автотранспорта, в трубу был залит раствор цемента. Так как сам рельс укладывался на грунт, его площадь опоры составляла по расчетам всего 0.08 квадратных метра (что явно было недостаточно для эффективной компенсации нагрузки за счет несущей способности грунта не только от проезжающего автомобиля, но даже от веса самой створки), было принято решение готовый рельс приварить к отрезкам двадцатого швеллера, размещенным в ключевых местах проема ворот.

Силовая рама

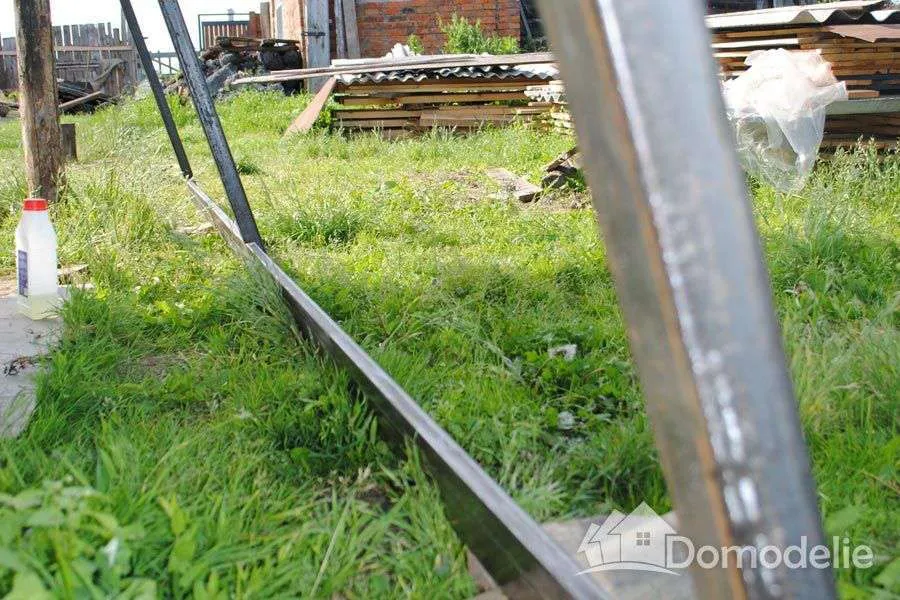

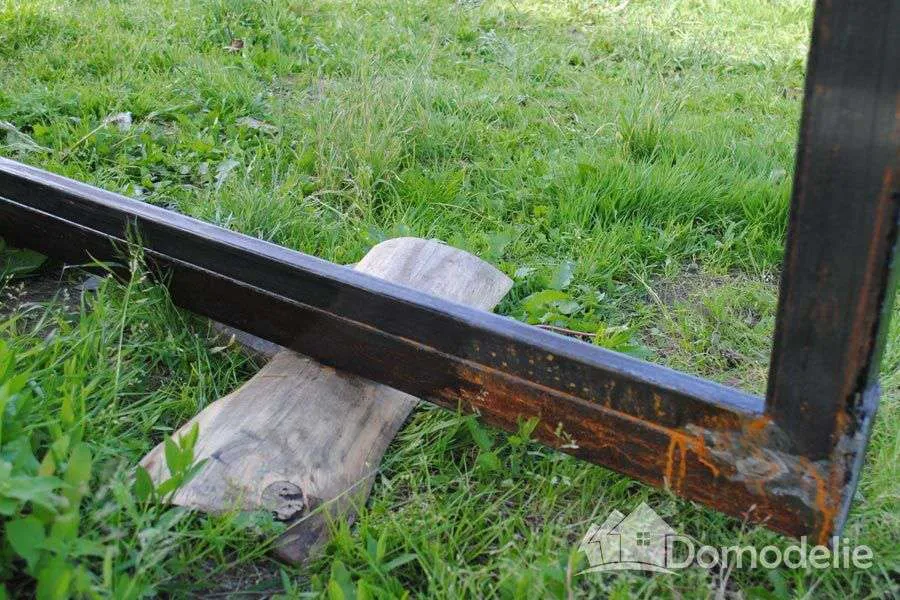

Она собиралась из профильной трубы 60х40х2 мм. Все стыковые швы тщательно обваривались и зачищались УШМ. Внутри силовой рамы была смонтирована дополнительная рамка из профиля 40х20х1.5 мм. Делалось это для усиления и придания дополнительной пространственной жёсткости.

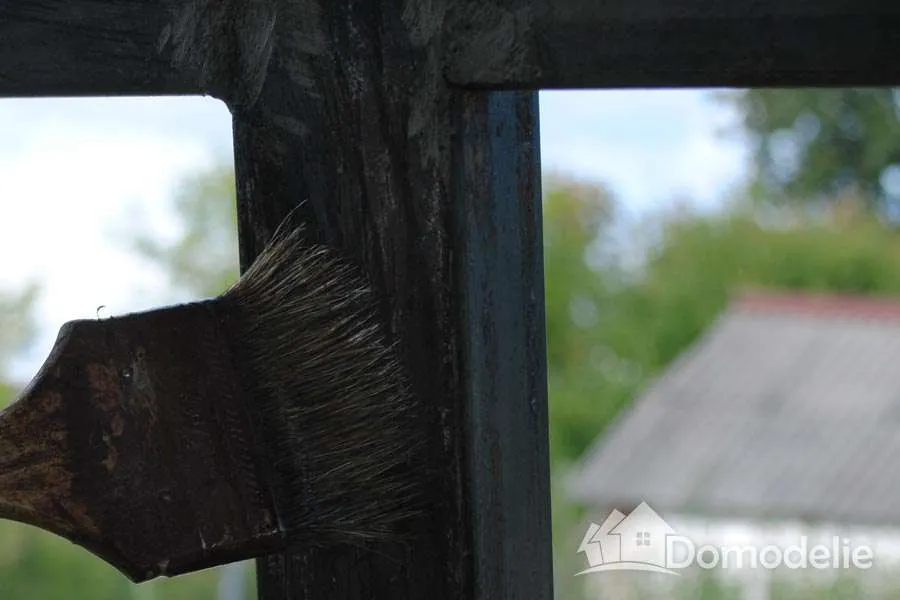

Готовая основа сначала обрабатывалась концентрированным преобразователем ржавчины, затем красилась эмалью Ecol по металлу в два слоя. Краска шоколадного цвета, в процессе последующий эксплуатации показала себя с хорошей стороны.

Колеса для откатных ворот

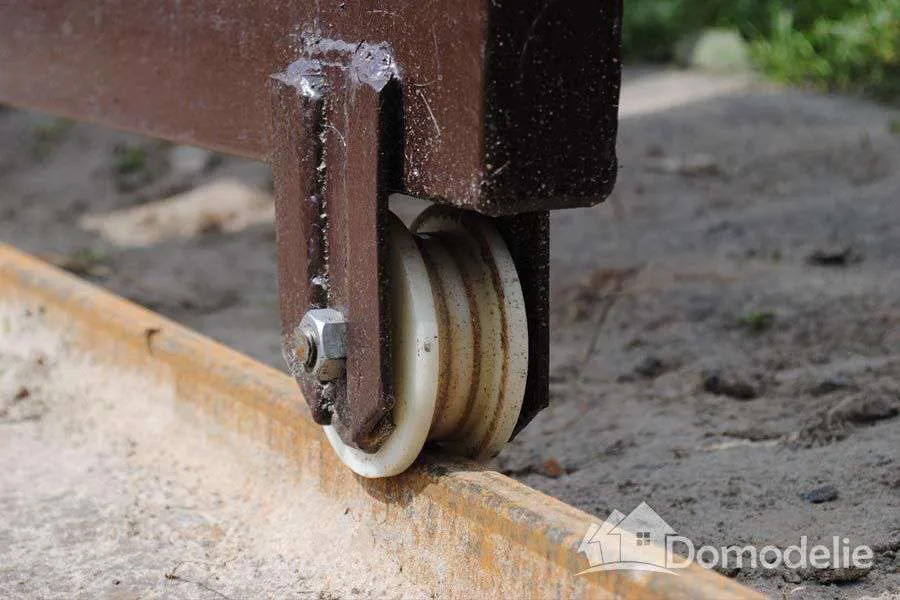

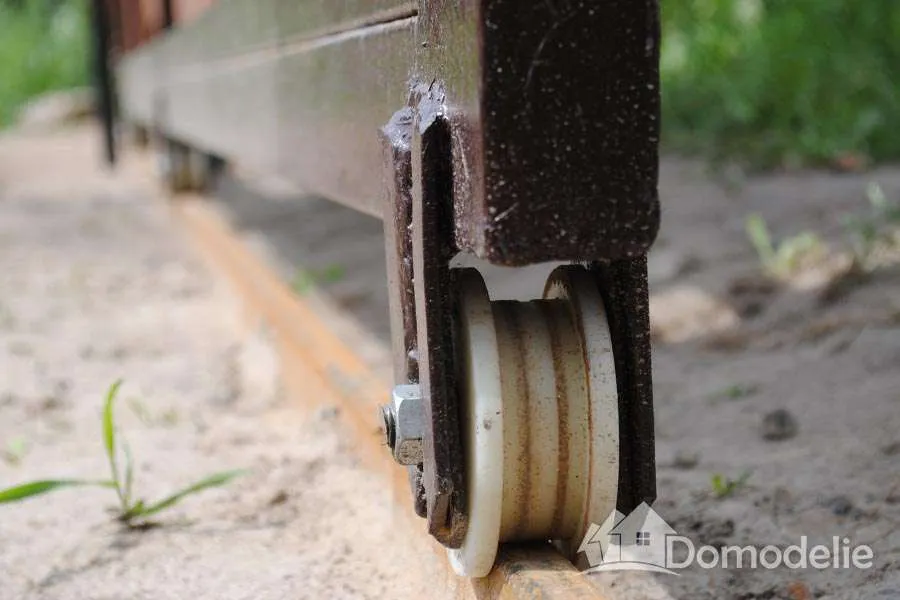

Эти вымученные долгими поисками элементы вытачивались из капролона. В сечении колесо представляло собой букву «H» с отверстием для оси вращения.

Устанавливаем откатные ворота своими руками

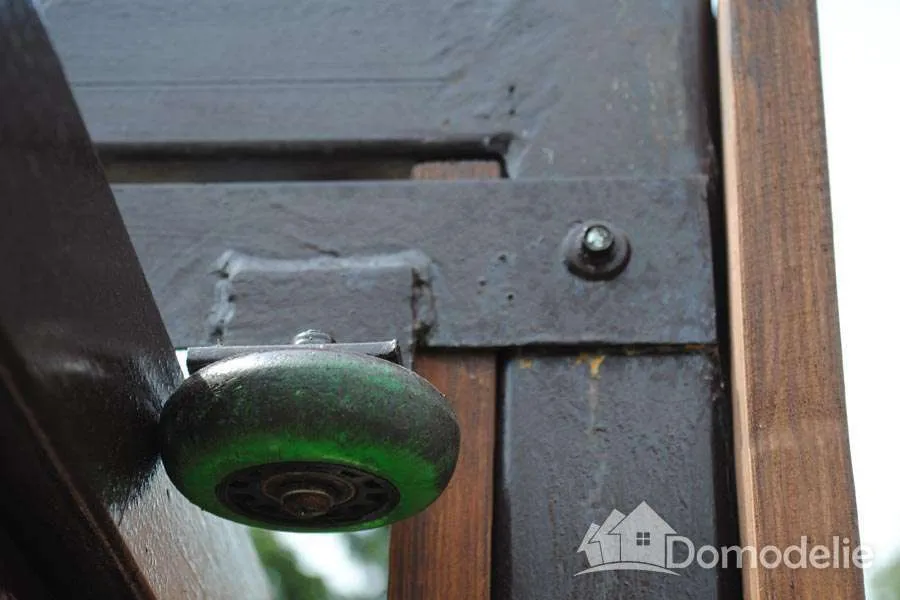

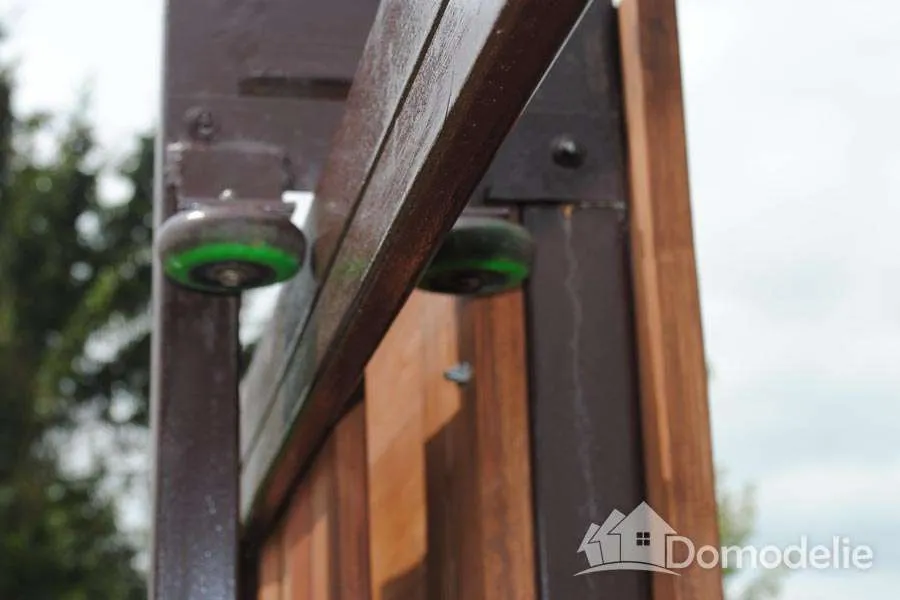

После монтажа колес, покраски рамы и укладки рельсы для откатных ворот пришло, наконец, и время установки створки на свое законное место. Заблаговременно был подготовлен верхний кронштейн, который собрали из двух уголков, болтов и колес от детских роликовых коньков. Данный кронштейн после установки створки и проверки вертикали был приварен к сдвоенному столбу. Все сварочные швы, как и ранее, были зачищены и покрыты эмалью в соответствии с утвержденной технологией.

Декоративная облицовка

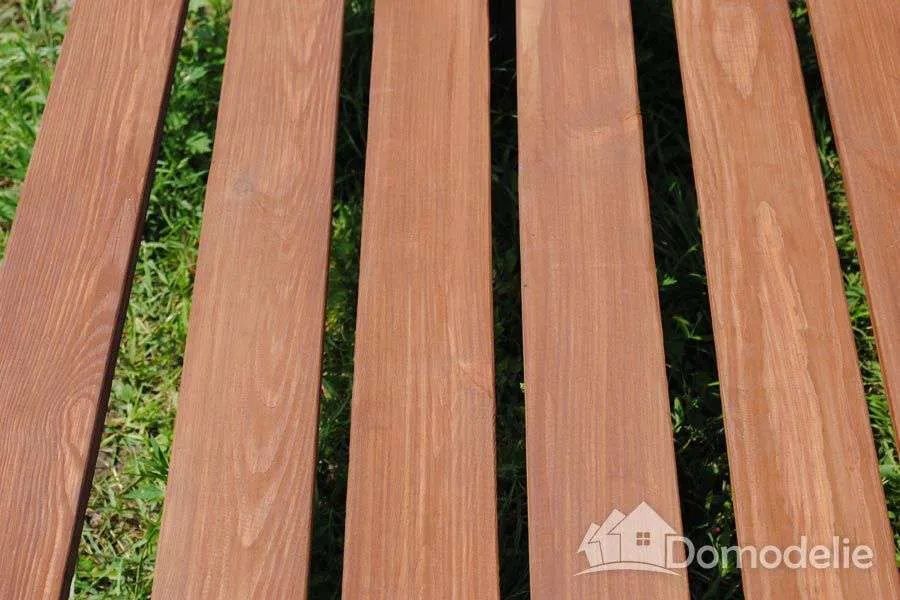

Для облагораживания внешнего вида использовалась сухая строганая доска, покрашенная в цвет забора тем же защитно-декоративным составом для дерева.

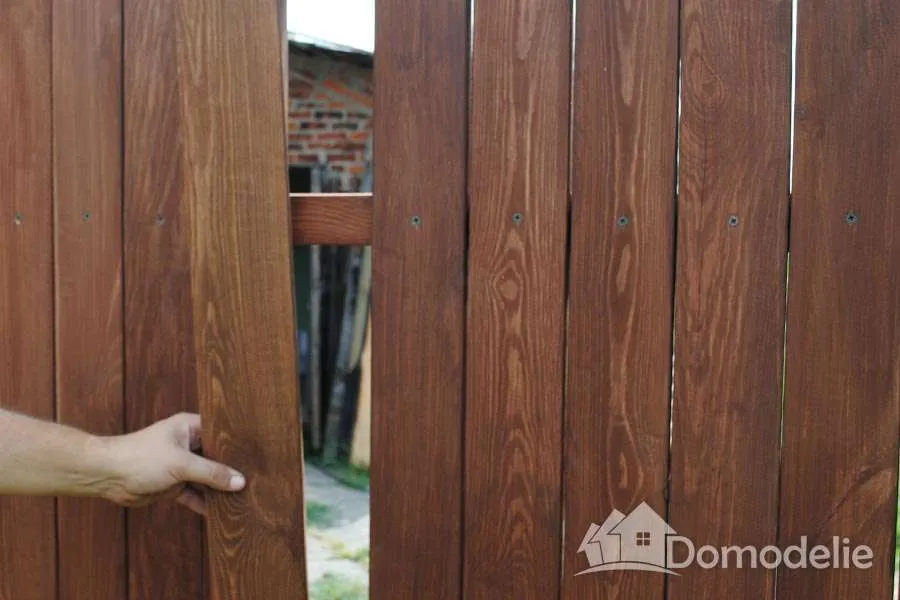

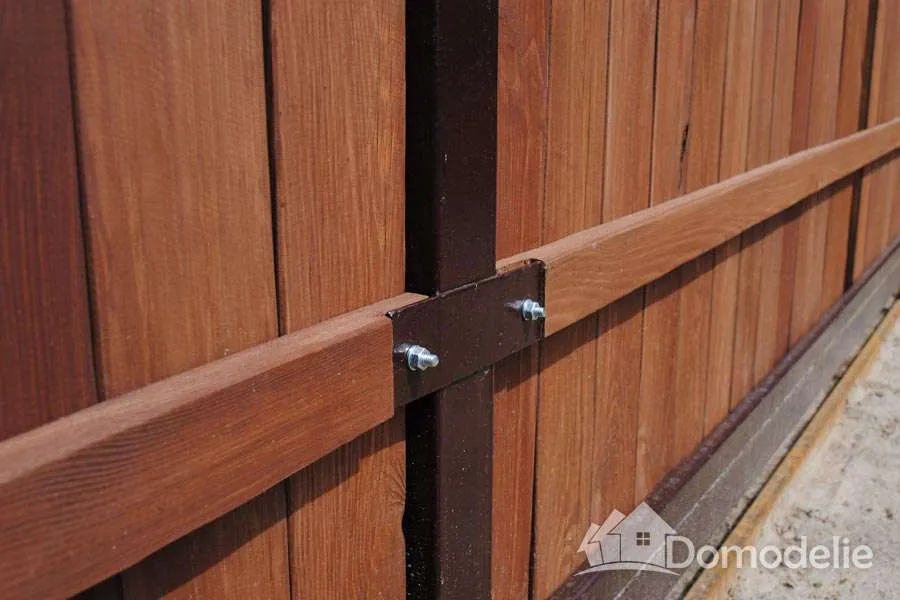

Для крепления штакетин к поперечинам мы взяли черные саморезы. Суть использования именно черных, а не оцинкованных метизов в том, что они подвержены ржавлению. Тем самым через некоторое время шляпки саморезов практически приняли единый цвет с доской и стали совершенно незаметны.

Последний этап – это установка проушин для навесного замка и покраска рельсы для откатных ворот битумной мастикой. Вот и все, самодельные откатные ворота на рельсе готовы к эксплуатации.
