Изготовление простых ворот своими руками — чертежи, фотографии и видеоматериалы
Когда дело касается создания ограждения вокруг дома или на дачном участке, нельзя не поднимать вопрос о том, как изготовить ворота собственными руками. Эта статья предоставляет чертежи, фотографии и видеоматериалы, которые помогут разобраться в процессе установки таких конструкций и определиться с выбором способа их открывания.

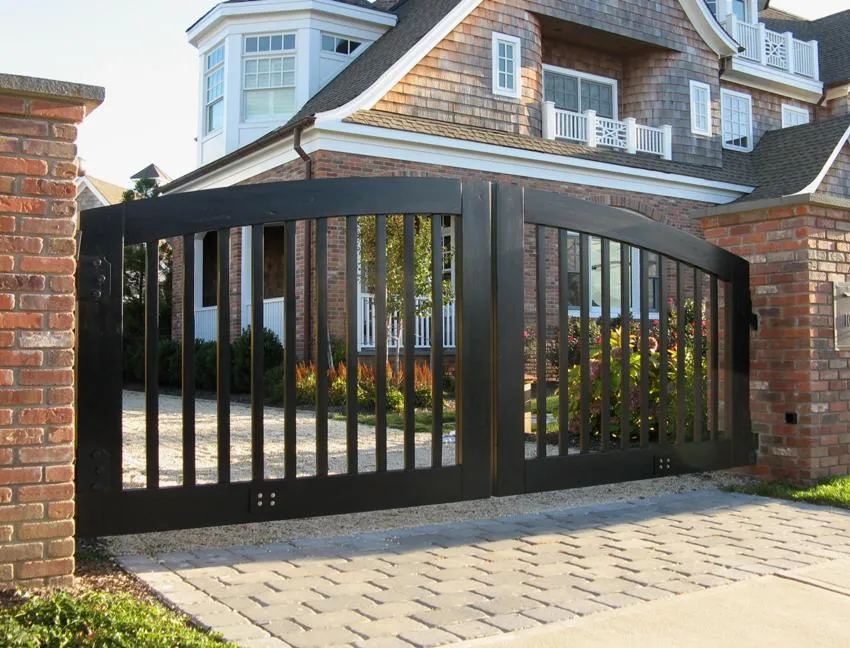

Современные распашные ворота
- Распашные ворота
- Монтаж распашных ворот
- Раздвижные ворота
- Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ
- Распашные ворота (видео)
Распашные ворота
Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.
Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:
- древесину;
- листы тонкого металла;
- профнастил.
Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.
Распашные ворота своими руками (видео 1)
Монтаж распашных ворот
Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.
Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.
Распашные ворота в частном доме
Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.
Статья по теме:
Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.
Установка опорных столбов: два способа
Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.
Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

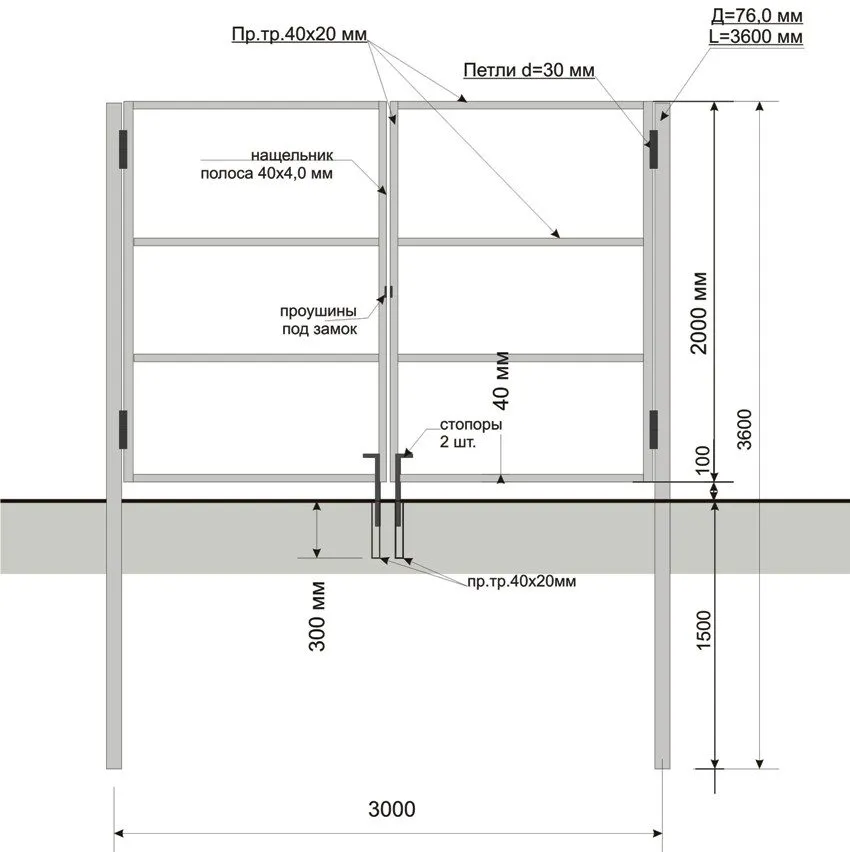

Схематическое изображение опор и каркаса распашных ворот
В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

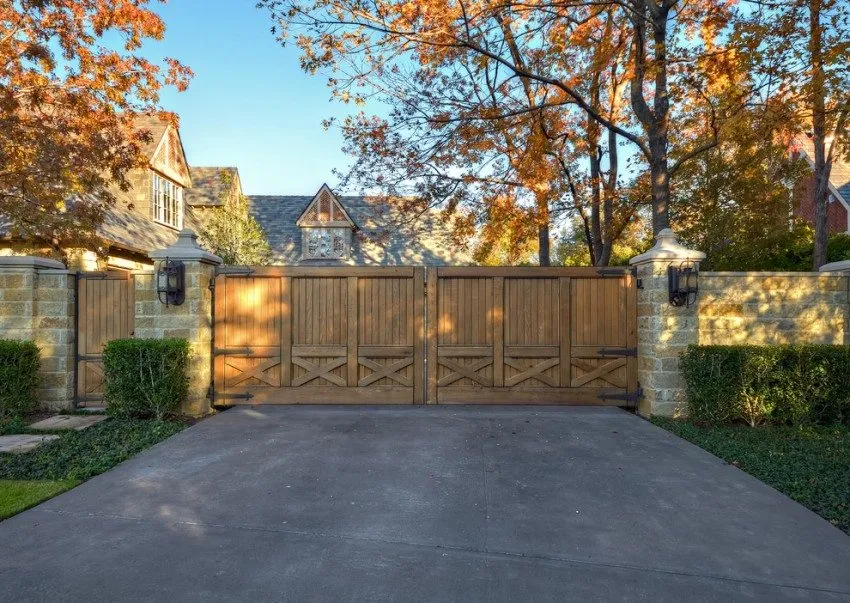

Распашные деревянные ворота
После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.
Распашные ворота своими руками (видео 2)
Раздвижные ворота

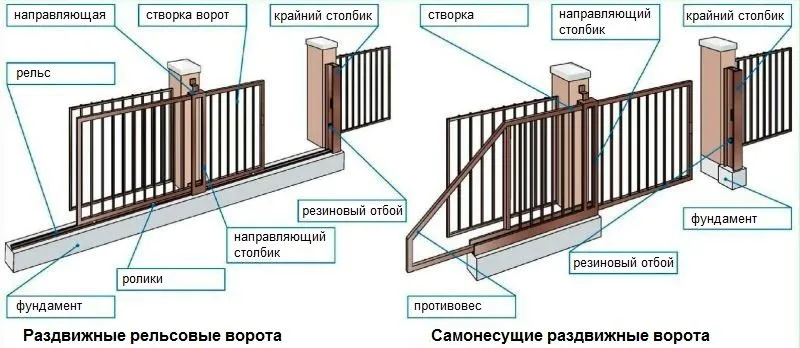

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:
- консольными;
- откатными;
- подвесными.
Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.
В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

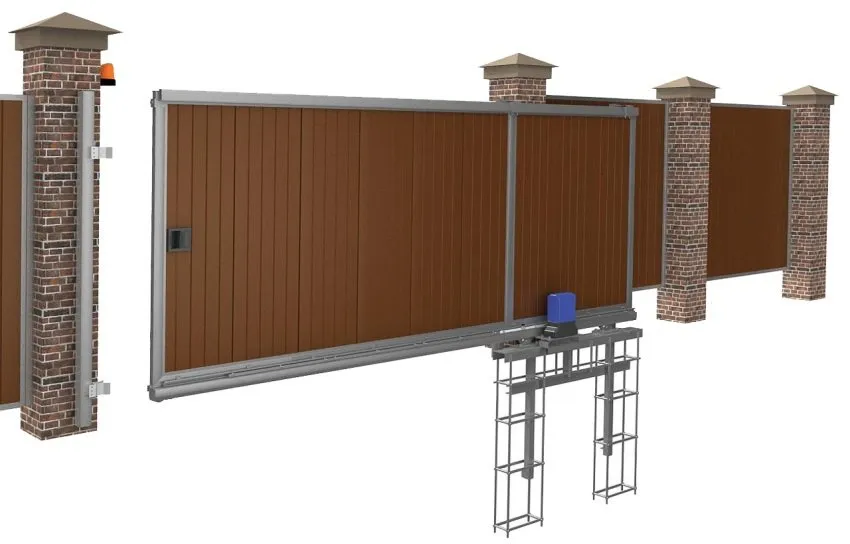

Конструкция откатных ворот
Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.
На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.
Раздвижные ворота на роликах
Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ
Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.
Откатные ворота своими руками (видео)
Особенности сборки створки и подготовки фундамента
Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

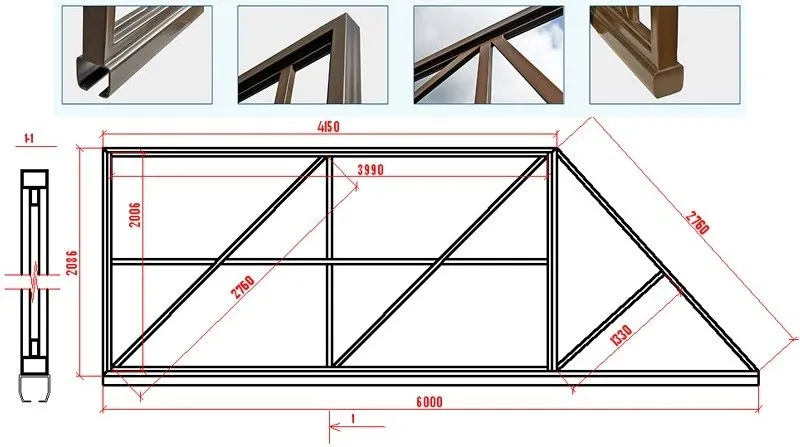

3D-эскиз консольных ворот
Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.
Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.
Откатные ворота в частном доме
Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.
Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

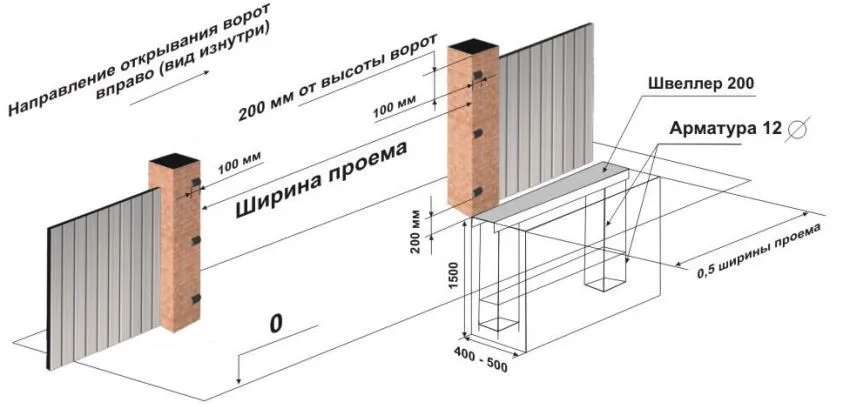

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)
После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.
Примеры конструкций различных видов откатных ворот
Необходимая фурнитура
Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:
- 6 метровая направляющая балка;
- две роликовые опоры;
- концевые ролики;
- ловители концевых роликов;
- дополнительное устройство с 2 роликами;
- заглушки для концов балки.
Распашные металлические ворота
Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.
В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.
Распашные ворота (видео)
Какой профнастил нужен для ворот?
Для изготовления ворот можно использовать различные типы профнастила, в зависимости от требований к прочности, эстетике и бюджету.
Наиболее популярными типами профнастила для ворот являются:
-
Профнастил C8. Это самый тонкий и легкий профнастил, который применяется для изготовления небольших ворот и заборов. Он подходит для ворот, которые редко используются и не подвергаются большим механическим нагрузкам.
-
Профнастил C10. Этот профнастил более прочный, чем C8, и может использоваться для изготовления более крупных ворот. Он также подходит для ворот, которые используются редко.
-
Профнастил C20. Этот профнастил более толстый и прочный, чем C8 и C10. Он используется для изготовления ворот, которые часто используются и подвергаются механическим нагрузкам, например, для гаражных ворот.
-
Профнастил H75. Это профнастил с большей высотой волны, который обладает высокой прочностью и жесткостью. Он используется для изготовления больших и тяжелых ворот, например, для въездных ворот.
Выбор профнастила зависит от веса и размеров ворот, а также от их предполагаемого использования. Рекомендуется обратиться к профессионалам, которые помогут определить необходимый тип профнастила и выполнить монтаж ворот.
