Изготовление подвесных ворот собственными руками

Принцип функционирования подвесных систем сходен с откатными. Единственное различие заключается в том, что направляющая подвесных ворот прикрепляется к верхней балке перекрытия, а не к боковой. Такая конструкция, подобно откатным воротам, основана на использовании простой консольной фурнитуры, что позволяет создать ее без особых усилий даже без помощи специалистов. Если вас интересует вопрос «как сделать подвесные ворота своими руками», то мы расскажем вам об основных шагах и методах реализации этой задачи.

Принцип действия подвесных ворот

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.

Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.

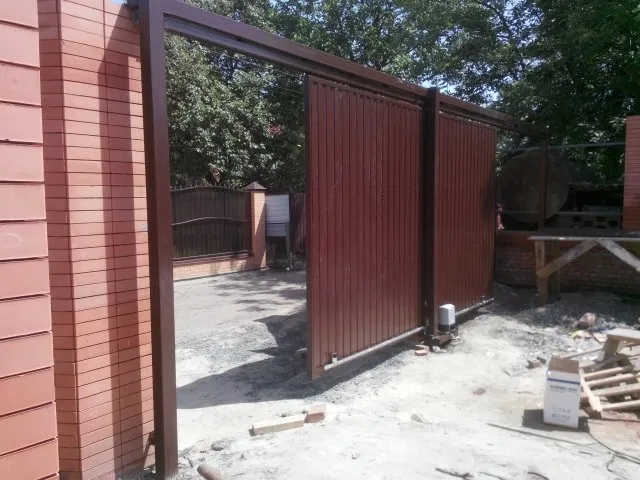

Подвесные ворота

Основными принципами безотказной работы подобных устройств являются:
• идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;

• правильный подбор фурнитуры.

Подвесные ворота. Порядок монтажа

1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.

2. По обеим сторонам ворот крепятся вертикальные опоры – металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.

3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.

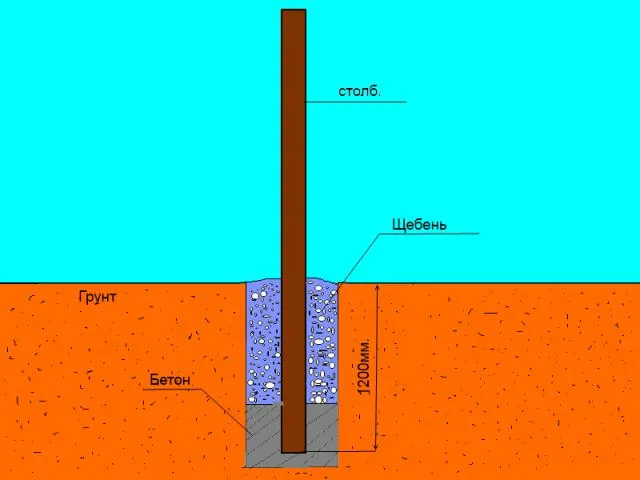

Бетонирование опорных столбов

Совет. Для защиты от влаги в верхней части металлической опоры следует приварить металлические или вставить деревянные заглушки. Это позволит существенно увеличить срок службы опор и предохранит их от ржавчины.

4. Воротные опоры должны располагаться строго вертикально. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

5. Для верхней подвесной балки используется гнутый профиль особой формы (см. фото). Размер его сечения зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.

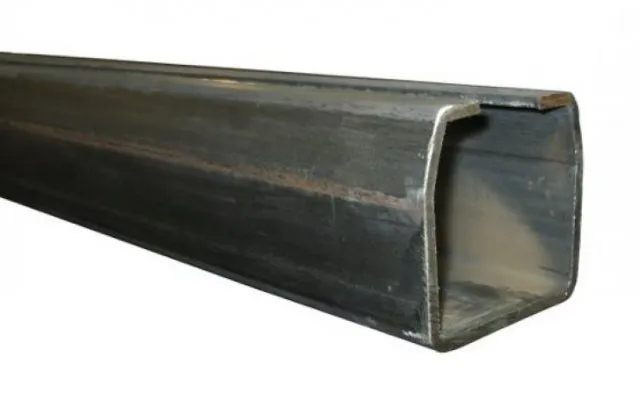

Профиль для верхней балки

6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

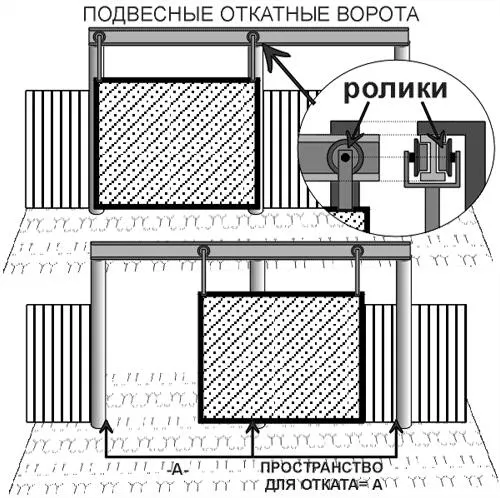

Схема устройства подвесных ворот

7. Для монтажа такой конструкции потребуется следующая фурнитура:

• две тележки (консольных ролика) с резьбовой осью;

• четыре кронштейна с винтом для крепления направляющей;

• стопоры (ограничители).

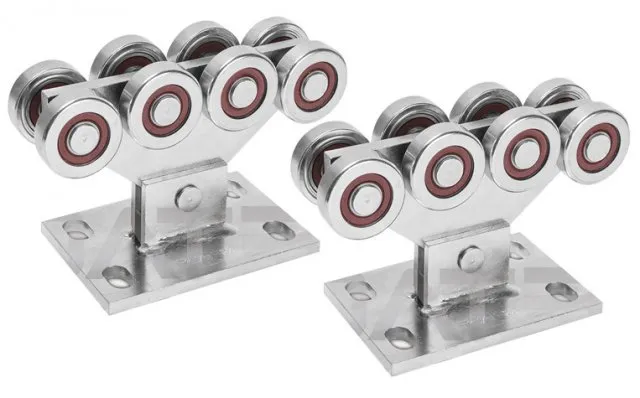

Тележки с резьбовой осью

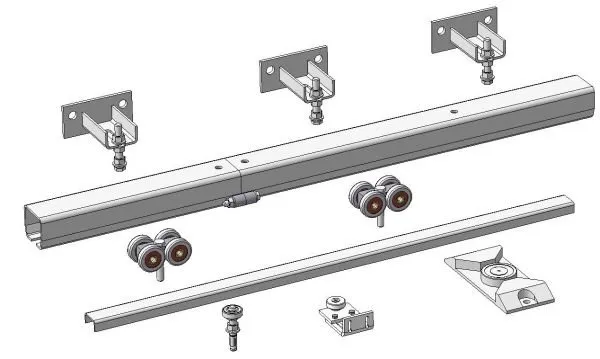

Комплектующие и фурнитура для изготовления подвесных ворот (кронштейны, подвесная балка и консольные ролики (тележки))

8. Направляющая балка закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.

Совет. При наличии в балке сварного шва он может помешать свободному ходу каретки. Чтобы ролики проходили по балке свободно, ее можно расположить и так, чтобы шов оказался сбоку.

9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.

10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки.

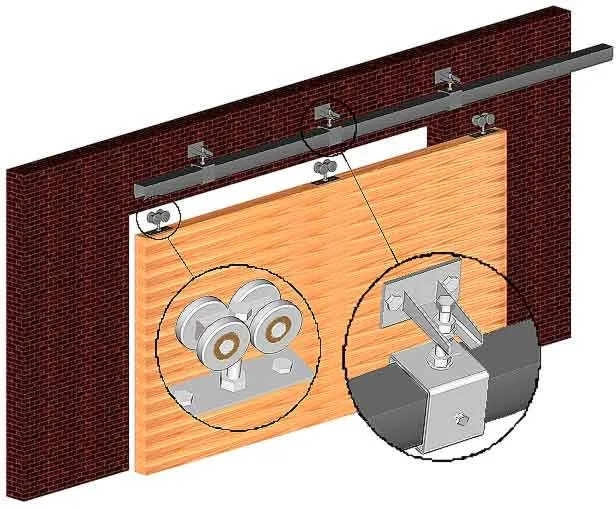

Подвесная откатная система

11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.

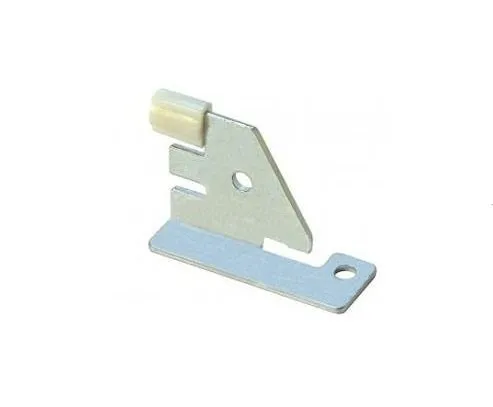

Стопор-ограничитель

12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.

Преимущества и недостатки подвесных ворот

К основным особенностям подобных конструкций можно отнести:

• достаточную устойчивость к ветровым нагрузкам;

• меньшее статическое воздействие на опоры даже при значительном весе: нагрузка в них распределяется более равномерно;

• возможность перекрытия больших проемов шириной до 3 м;

• простота конструкции;

• длительный период эксплуатации;

• движение стандартных откатных ворот осуществляется по нижней рельсе, требующей периодической очистки от пыли, грязи и снеговых наледей; подвесные же конструкции полностью лишены этого недостатка;

• существенная экономия пространства: в отличие от распашных ворот, для их открытия-закрытия не требуется свободного места; небольшое пространство вдоль ограждения требуется лишь для их отката;

• створку ворот не обязательно открывать на всю ширину: для прохода достаточно чуть сдвинуть полотно.

Пожалуй, единственным недостатком таких устройств является ограничение пространства сверху, мешающее проезду крупногабаритного транспорта.

Видео: Подвесные ворота своими руками

Чем заполнить откатные ворота?

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
