Как сделать подвесные ворота своими руками: чертежи + схемы

Традиционная модель ворот с двумя створками, выполненными из дерева или металла, постепенно уходит в прошлое. На её место приходят более современные конструкции, которые значительно более удобны в использовании.

К таким конструкциям можно относить подвесные ворота, своими руками изготовить которые не так уж и сложно. Они одинаково уместные и на гаражной двери, и на въезде на участок.

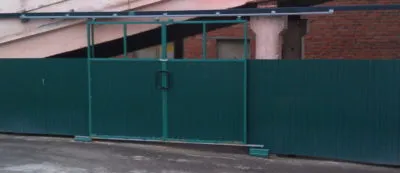

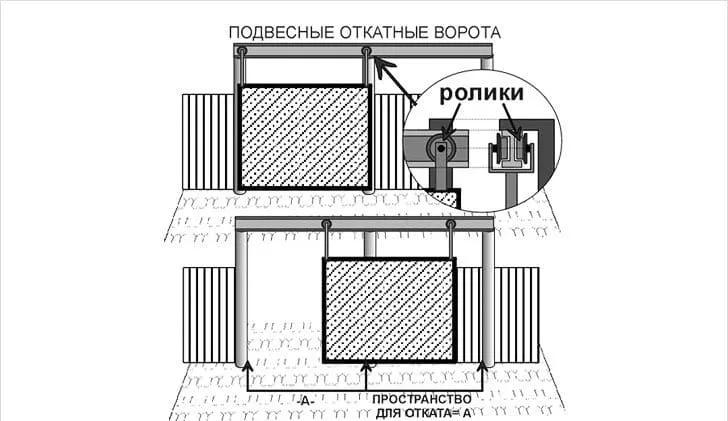

Ворота подвесного типа устроены по аналогичному принципу, как и откатные, но в этом случае вместо рельсы в конструкции подвесных ворот применяют направляющую, которая закреплена на верхней балке перекрытия.

Достоинства и недостатки подвесных ворот

Навесные ворота имеют следующие преимущества:

• Во-первых, они экономят пространство около входа. • Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию. • В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.

Но есть у таких ворот и недостатки:

• Во-первых, их высота ограничивается направляющей балкой. • Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно. • В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.

Сертификаты

Выбираете нашу продукцию для дачи, дома или предприятия? Можете быть уверены в ее качестве! Все наши изделия имеют сертификаты соответствия действующим российским и европейским нормам. Они просты и безопасны в эксплуатации, эстетичны, долговечны. Выбирая «Автоматик Групп», вы выбираете комфорт и надежность!

Из чего можно сделать створки подвесных ворот?

Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.

Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень. В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Комментарии

Рекомендуем почитать

Ворота Разновидности входных ворот для складов и ангаров, технические требования к конструкциям Ворота присутствуют в каждом складе или ангаре, поскольку без них …

Ворота Конструктивные особенности рулонных и секционных ворот, какие лучше для гаража Каждый владелец автомобиля серьезно подходит к выбору ворот для …

Ворота Что делать и как открыть ворота автоматического типа? Как правило, автоматические ворота, устанавливаются для гаражей или …

Ворота Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ В любом доме ворота должны стать надежной защитой территории от …

Материалы и инструменты, необходимые для монтажа подвесных ворот

Для того чтобы изготовить навесные ворота самостоятельно, понадобятся профнастил, трубы с квадратным сечением, направляющая балка, врезной замок и ролики. Можно также приобрести комплект автоматики, если будет необходимость сделать ворота автоматически открывающимися.

Из инструментов потребуются болгарка и сварочный аппарат.

Обычно навесные ворота имеют одну створку. Если ширина ворот меньше 3-х метров, то нет необходимости делать вторую створку. Обычно такой ширины достаточно для въезда автомобиля. Но если все же по каким-то причинам будет решено установить более широкие ворота, то лучше сделать их двустворчатыми, иначе направляющая балка может не справиться с нагрузкой.

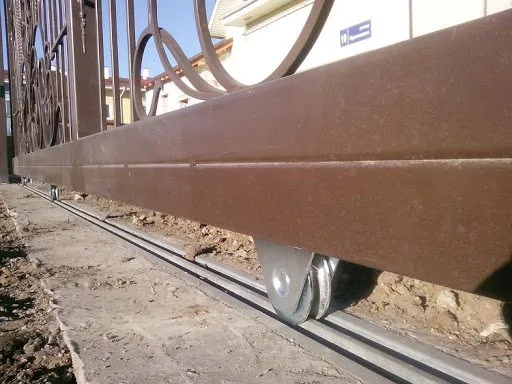

Ролики, посредством которых будет осуществляться движение створок, изготавливать самостоятельно не нужно. Их можно приобрести уже готовыми, причем обычно они продаются вместе с направляющими.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Монтаж каркаса

Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.

После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.

Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.

Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.

После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.

Варианты наполнения и цвета

• Вагонка
• Комбо
• Пластик
• Профнастил
• Решетка
• Стальной лист
• Сэндвич панель

Покрасим изделие в любой цвет по каталогу RAL на выбор клиента

Изготовления полотна

Полотно вырезается из профлиста и присоединяется к каркасу либо саморезами, либо заклепками. Площадь полотна должна быть больше проема и примерно на 20 см перекрывать каждую из сторон, а его верхняя часть должна выступать примерно на 10 см. Внизу же, наоборот, должен остаться промежуток около 5 см между полотном и поверхностью земли.

Сразу нужно определить место, где будет располагаться врезной замок. А определившись с местом, замок лучше сразу же и установить. При установке необходимо следовать инструкции, которая обычно приводится на упаковке.

Выбор материала

Одним из самых распространенных материалов для изготовления является металл. Также применяется профлист. Зачастую используется пластик, который приобретается в виде отдельных панелей, а затем собирается в цельное полотно. Используется принцип «паз-гребень». Если имеется цель сохранения тепла внутри помещения, за основу полотна можно взять сендвич-панели.

Выбор фурнитуры

Навесные откатные ворота своими руками дополняются фурнитурой. При выборе деталей учитывается ряд факторов.

К основным показателям следует отнести:

• Вес полотна. Масса ворот может быть разной. Этот фактор оказывает влияние на функциональность роликов и зубчатой передачи. Обеспечение высококачественной эксплуатации возможно при установке опорных роликов на основе металла, которые берут на себя основную нагрузку. Чем выше вес полотна, тем большее количество опор этого типа применяется.
• Ветровая нагрузка. Следует выбирать ролики, изготовленные из качественного металла.
• Качество направляющей. Элемент воспринимает основную нагрузку. Качественное изделие должно обладать равномерным сечением и не иметь перекосов. Сколы или неровности могут вызвать блокировку роликов при движении.
• Опорные балки. Основой изготовления должна служить прочная конструкционная сталь. Толщина выбирается в зависимости от веса полотна.

Рекомендуется использовать балки с запасом веса, превышающим реальную массу ворот в 1,5 раза. Направляющая балка не является несущей и должна быть прочно закреплена. При использовании подвесных ворот в здании в качестве опоры выступает внутренняя стена или фасадный проем. В этом случае направляющая балка не нужна.

Монтаж рамы и установка опорных столбов

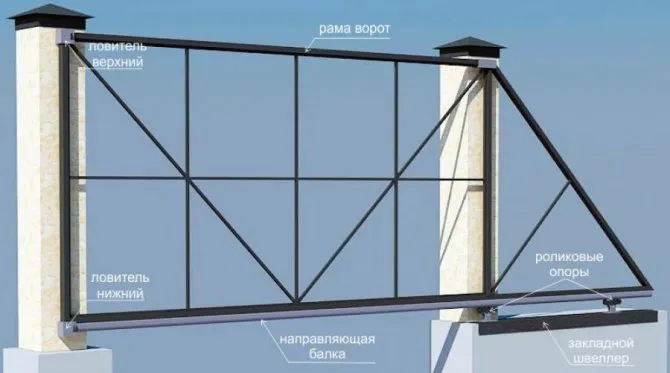

Следующий этап монтажа навесных ворот — изготовление рамы. Она выполняется из труб с квадратным сечением шириной 12 см. Соединяются они посредством сварки. Если ворота имеют одну створку, то верхняя балка должна иметь длину, равную ширине этой створки. Если же изготавливаются двустворчатые ворота, то балок должно быть две, и длина каждой из них должна совпадать с шириной соответствующей створки.

В качестве опорных столбов для навесных ворот также используются металлические трубы. Они закапываются в почву на глубину более 1 м, а затем заливаются бетонным раствором. Обязательно нужно убедиться в том, что опоры установлены вертикально. Лучшим помощником в этом деле станет строительный уровень или отвес.

Отличительные черты

Востребованность ПОВ с верхней направляющей объясняется:

• экономностью места, что очень удобно при небольшом размере въезда;
• устойчивостью к сильному ветру;
• необходимостью иметь свободное место только вдоль линии открытия.

Минусы:

• ограниченность высоты ворот из-за верхней балки;
• в снежную погоду из направляющей нужно регулярно убирать снег.

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

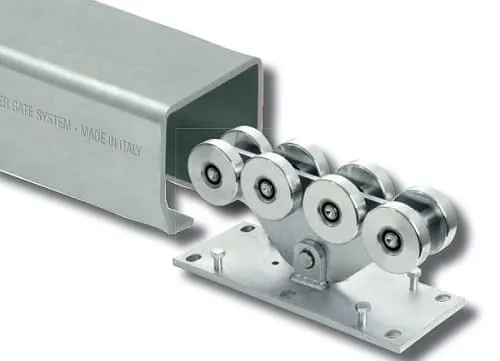

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

На видео: Монтаж направляющей для подвесных откатных ворот.

Особенности модели и сфера применения

Ворота представляют собой разновидность раздвижной конструкции. Принцип действия основывается на отъезде полотна в сторону вдоль ограждения снаружи или стены внутри помещения. Балка крепится на опорном столбе в верхней области проема.

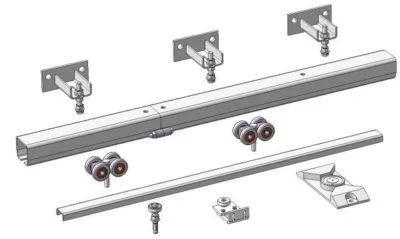

Ворота подвесного типа включают полотна или створки, а также комплектующие. Фурнитуру составляют ролики, кронштейны, крепления и направляющие. Правильно выбранные детали обеспечивают высокий уровень функциональности, надежность, привлекательный внешний вид и долговечность эксплуатации.

Подвесные ворота на роликах отличаются надежностью. Могут применяться как для частных гаражей и загородных домов, так и для заводских и складских помещений. Модель удобна, может использоваться при любой температуре.

Установка не рекомендована в случае применения ворот в качестве дверей или калитки, так как многократное закрытие и открытие способствует сокращению эксплуатационного срока.

Преимущества откатных ворот

Плюсами откатных ворот можно назвать:

• экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота;
• их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом;

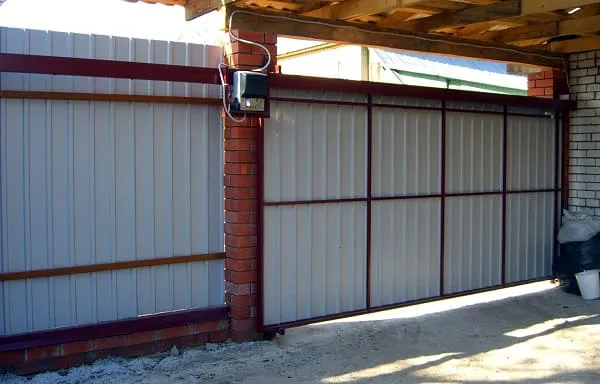

• удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации. Изредка может потребоваться мойка створки или смазывание роликов;
• устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами;
• в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу.

Чем заполнить откатные ворота?

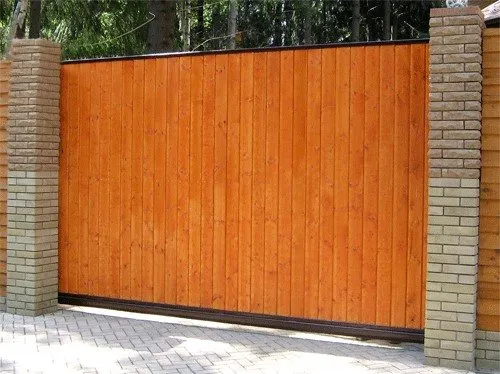

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
