Калитка из профильной трубы — изготовление каркаса, составление чертежа и шаги изготовления

Как изготовить калитку из профильной трубы – этот вопрос интересовал многих владельцев частных домов. Ведь такой простой элемент способствует повышению удобства и безопасности вашего жилища. Обращая внимание на тему «калитка из профильной трубы», можно научиться создавать этот полезный элемент своими руками.

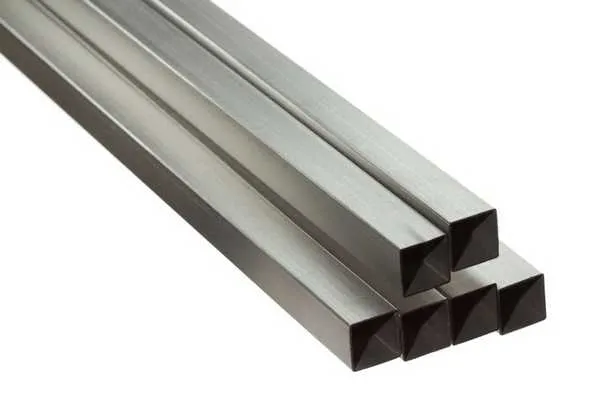

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

• имеет невысокую стоимость;
• выделяется надежностью и прочностью в процессе использования;
• характеризуется небольшим весом;
• почти не подвергается коррозийным образованиям;
• превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

1. Минимальная простота изготовления и монтажа.
2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
3. Длительный срок использования.
4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Виды калиток из профтрубы

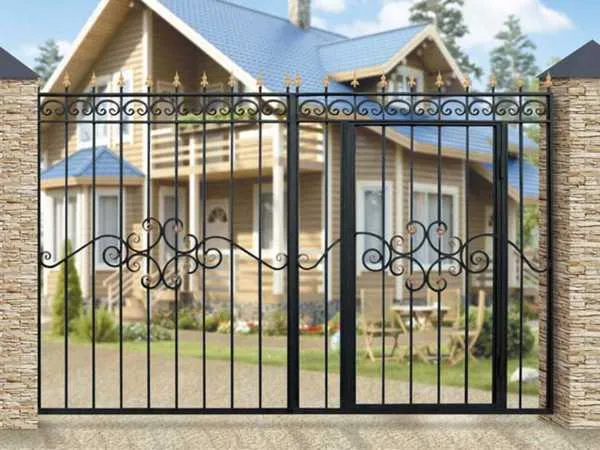

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

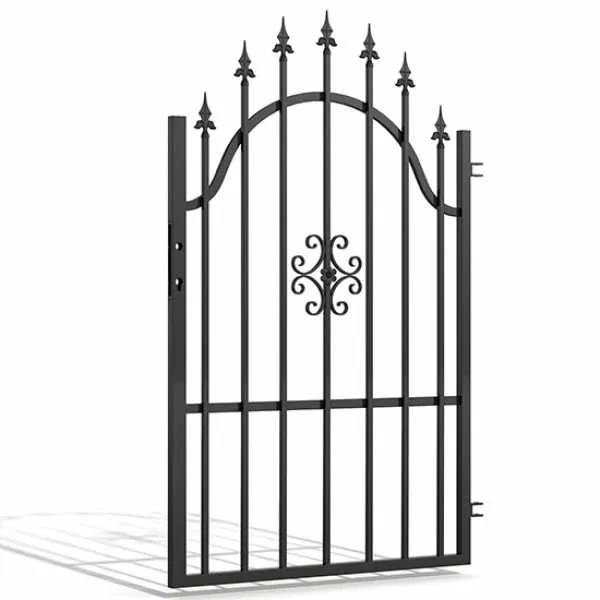

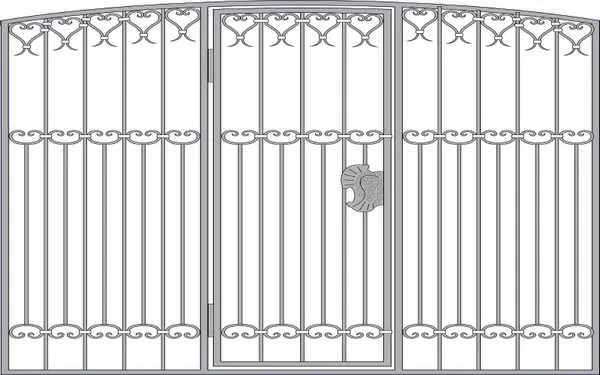

Кованые калитки

Это сваренная рама, пространство в которой заполнено ажурной вязью из кованых элементов и металлического прута. Их делают открытого и закрытого типа. Заказать калитку можно готовую типовую или выполненную по индивидуальному проекту. Цена типовых кованых изделий зависит от сложности рисунка и составляет 1100–3500 руб. за 1 кв. м.

Цена изделия, изготовленного по индивидуальному проекту, дороже, 12000 руб. за 1 кв. м в зависимости от сложности работы. Преимущества: внешний вид, срок службы, надежное ограждение. Недостатки: стоимость, большой вес.

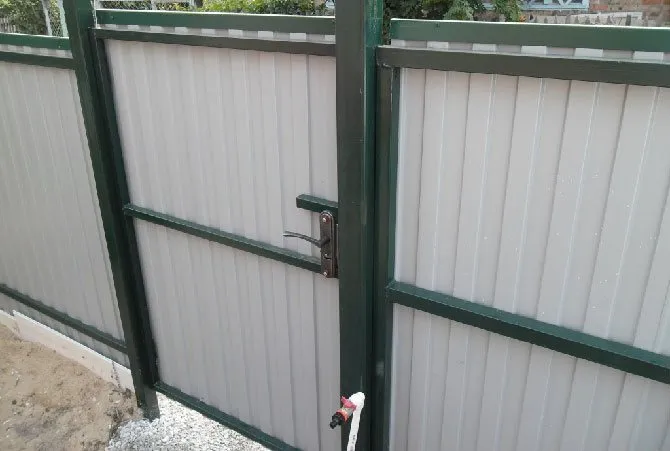

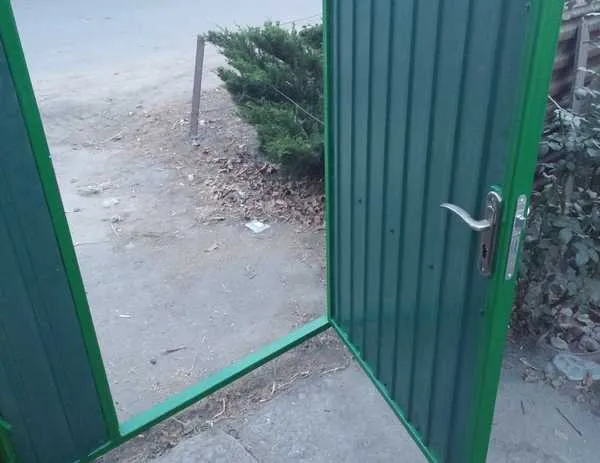

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Каркас делают из профильной трубы 40х20 мм, для жесткости внутрь приваривают перемычки из профиля 20х20 мм.

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

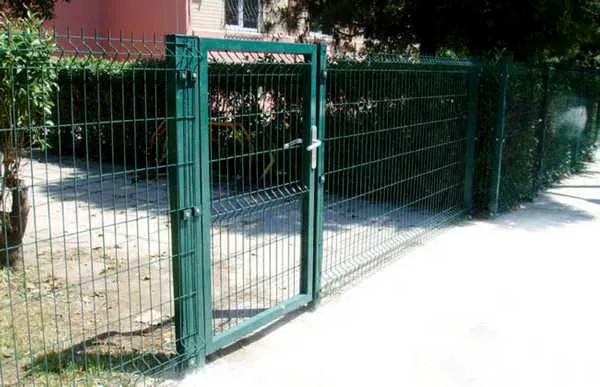

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Конструкция строения

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Планирование и характеристики материала

Изготовление начинают с выбора типа ограждения. Собирают понравившиеся фото, делают эскиз, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.

Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:

• прочность;
• форма материала;
• цена.

Защищаем металл от коррозии

Все швы зачищают, обезжиривают. Металлические детали обрабатывают антикоррозийным средством. Это продлит срок службы не только отдельных деталей, но и всей калитки.

На время нанесения корпус замка заклеивают малярной лентой или просто надевают пленку.

Стоимость и вес

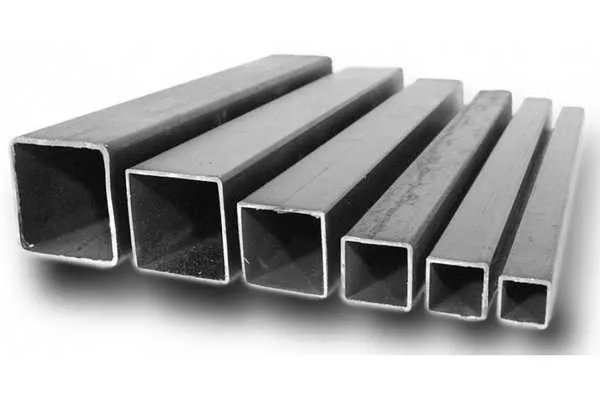

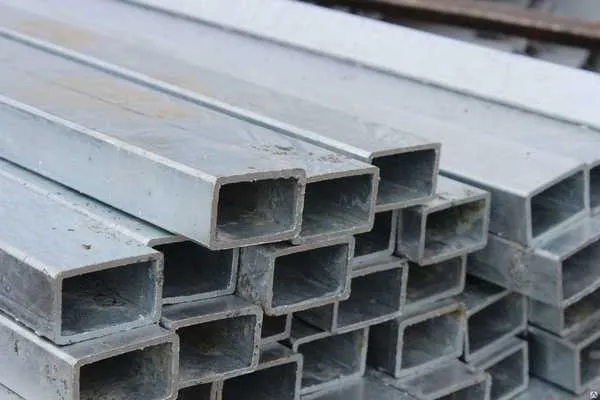

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
2. Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
4. Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

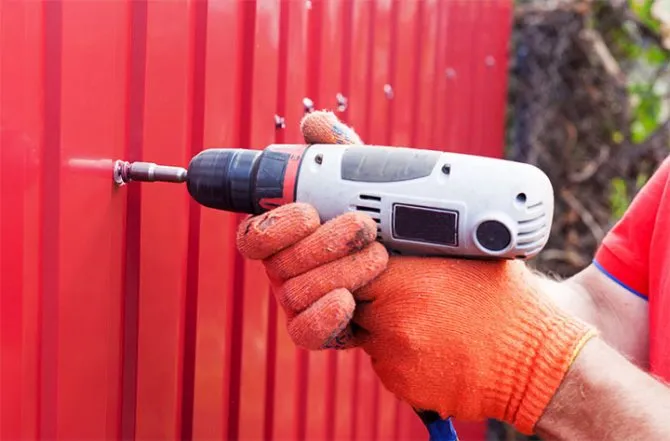

Крепим профлист

К прогрунтованному или окрашенному каркасу фиксируют профнастил.

Рекомендуется брать для обшивки стеновой вариант С-20, С-21 толщиной от 0,5 до 0,6 мм.

Элементы фиксации – кровельные саморезы или заклепки, реже – болтовые соединения. Крепятся листы внахлест, через одну волну.

Для придания створке завершенного вида ее закрывают уголками, планками в цвет материала. Также это послужит дополнительной защитой каркаса от влаги. К обшитой рамке ставят накладки на замок.

Подготовительные работы

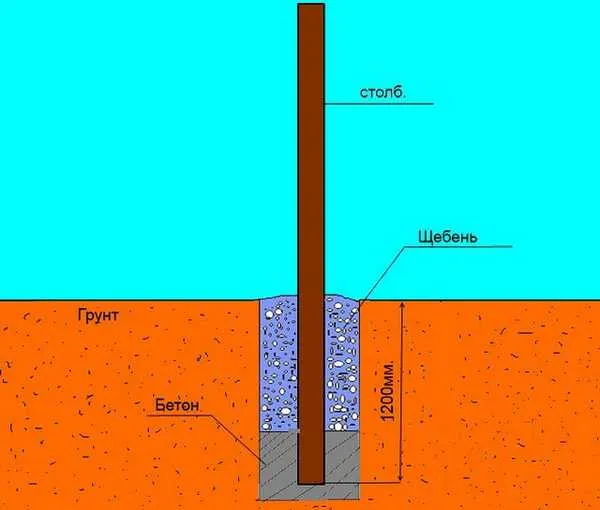

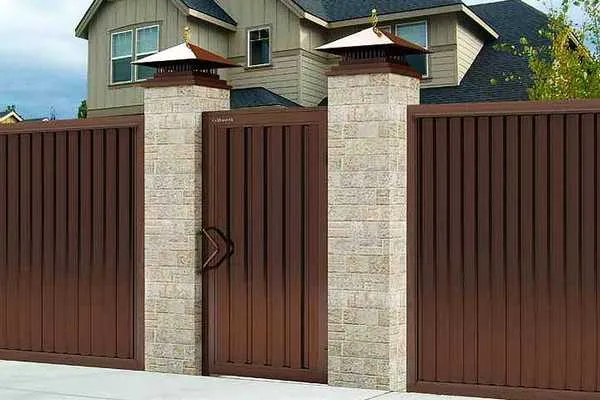

Калитку устанавливают на кирпичные колонны или бетонируют металлические опоры. Ямы роют размером 40х40 см при помощи ручного бура и лопаты, глубиной ниже уровня промерзания земли. По России в среднем этот параметр равен 1,5 м.

Для металлических стоек используют профиль 60х60 мм, а если входное полотно выше 2 м и тяжелее 100 кг, бетонируют трубу 80х80 мм. К столбам в нижней части приваривают кусочки арматуры в виде ёршиков для лучшего сцепления с бетоном. Стойки заливают бетоном марки М200.

Изготовление калитки

Чтобы сделать калитку из профильной трубы своими руками, нужно приобрести материал. Для этого делают расчеты исходя из чертежа. Конструкцию разбивают на отдельные составляющие, суммируют величины: длину и ширину.

Заготовки для рамы должны быть цельными. Для этого материал покупают с запасом, чтобы не пришлось доваривать профиль. Вместе с профильной трубой приобретать нужно и комплектующие: замок, защелки, навесы. Также покупают краску, грунтовку и необходимые исходники. Это сэкономит время, чтобы не ездить в магазин повторно.

Сварочные работы

1. Перед тем как сварить калитку из профильной трубы, готовят место. Металлический стол с ровной поверхностью – лучший вариант для работы. Стол выставляют горизонтально, все неровности зачищают шлифмашинкой. Это нужно для того, чтобы изделие было ровным в горизонтальной плоскости.
2. Материал очищают от ржавчины и мусора шлифмашинкой с зачистным кругом. Зачищать лучше заготовки в отдельном виде, так как в готовом изделии это сделать сложнее.
3. Подготовленный материал режут по размерам. Заготовки отрезают под углом 45 градусов. Такие сваренные швы выглядят эстетично, а влага не попадает внутрь.
4. Чтобы получить ровно отрезанную заготовку, применяют стационарную отрезную болгарку со шкалой градусов или расчерчивают вручную при помощи уголка. При резке следят, чтобы заготовка лежала ровно в плоскости, а болгарка стояла перпендикулярно поверхности.
5. Перед сборкой все металлические детали грунтуют. Калитка из профильной трубы должна быть обработана со всех сторон, чтобы при попадании влаги не проступала ржавчина.

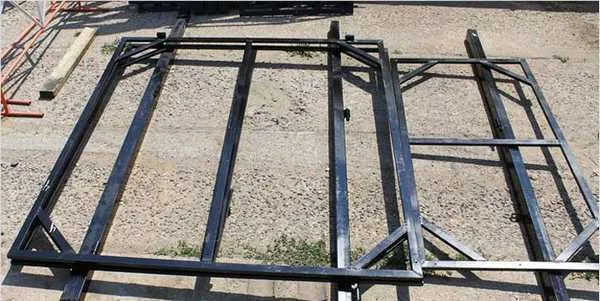

6. Подготовленные заготовки рамы кладут на рабочий стол, плотно стыкуют, проверяют диагонали.
7. Делают аккуратные прихватки в трех местах, чтобы зафиксировать конструкцию, проверяют еще раз размеры.
8. Если размеры и диагонали в норме, конструкцию переворачивают на другую сторону и сваривают между собой заготовки. Делают это для того, чтобы конструкция не сбилась в горизонтальной плоскости. Затем переворачивают в первоначальное положение и заканчивают обваривать стыки. После того как каркас калитки готов, места сварки шлифуют, заполняют элементами декора или металлическим листом.

Готовое изделие грунтуют, а затем красят.

Покраска изделия

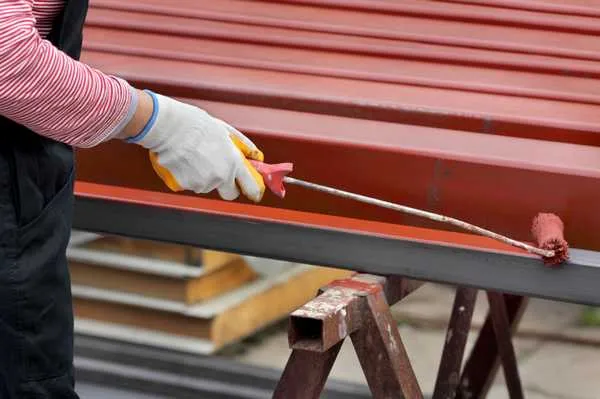

Покраска – важная часть работы. Краска защищает металл от коррозии, придает привлекательный вид. Особое внимание уделяют подготовке изделия под покраску. Металл очищают от ржавчины. Это лучше делать на подготовительном этапе сборки, тогда не придется вручную вычищать ржавчину из труднодоступных уголков.

Заготовки протирают от пыли, обезжиривают смоченной в растворителе тряпкой, чтобы покрашенная поверхность была без пылинок. Для разбавления краски и грунтовки используют растворитель 646 или 647. После разбавления приступают к грунтовке изделия.

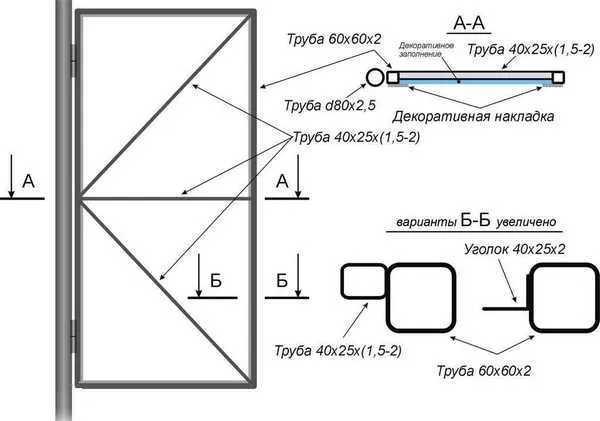

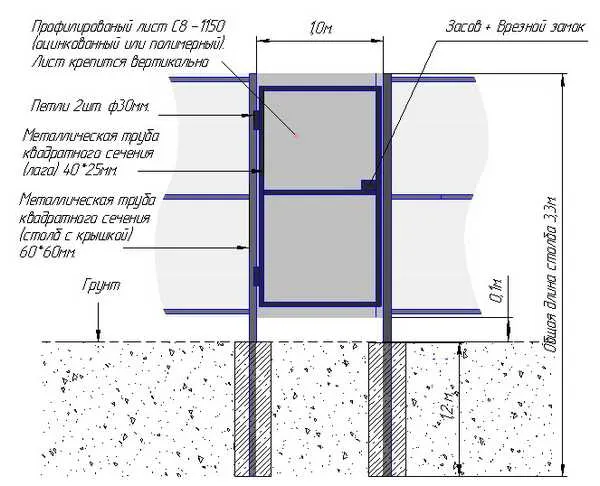

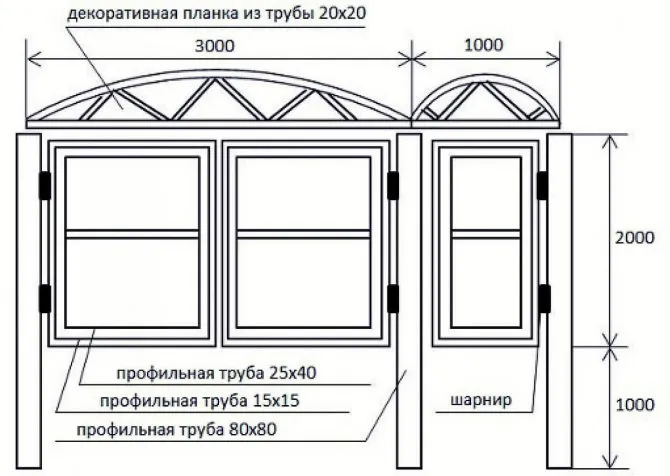

Чертеж

Начальным этапом изготовления калитки является разработка чертежа. Только после того, как чертеж будет готов можно приступать к покупке материалов, поэтому крайне важно, чтобы он был сделан максимально точно. Если вы не уверенны, что сможете сделать чертеж самостоятельно, то лучше воспользоваться готовым.

Главное сразу определиться с размерами будущей калитки. Самой подходящей шириной считается диапазон от 900 до 1200 мм.

Важно! Высота калитки должна совпадать с высотой забора, отклонения могут быть только в меньшую сторону.

Проектирование сможет сделать человек и без специального образования, так как калитка сама по себе не является сложной конструкцией.

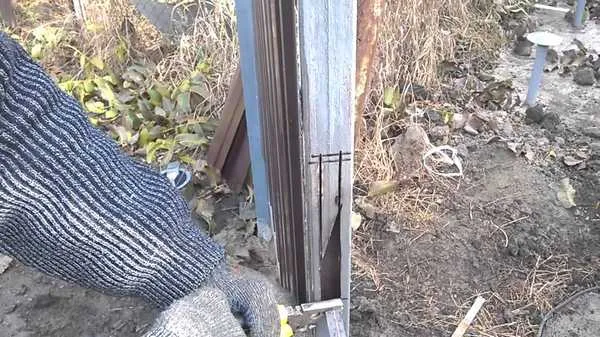

Врезка замка

Каждой входной калитке нужен замок. Выбор замков большой: от навесных до электронных. Но большинство замков врезные, они надежные, имеют много степеней защиты. При изготовлении рамы используют профильную трубу 40х20 мм, которая подходит для установки врезного замка.

Для удобства замок врезают, когда каркас еще не сварен и легко работать с заготовками. На 40 полочке, отступив от низа 90 см, делают разметку проема под замок с внутренней и внешней стороны.

Для вырезания берут маленькую болгарку, устанавливают круг маленького диаметра, обычно это использованные круги. Разметку делают от центра профиля с запасом по 1 мм с каждой стороны.

Сначала делают продольные резы в профилированной трубе. Затем маленьким кругом делают небольшие поперечные надрезы с двух концов и посередине. Средний рез делают по диагонали, так легче прорезать планку. Затем посередине отверткой поддевают пластину. Зажимают край плоскогубцами и ломают по очереди две половины. Вырезают с двух сторон, внутри и снаружи. Подробно можно посмотреть на видео в конце статьи.

Устанавливаем фурнитуру

Для оснащения калитки замком, защелкой и другими комплектующими важно подобрать те, которые подходят для эксплуатации в условиях улицы. В противном случае срок службы фурнитуры снижается в разы.

Замок рекомендуется брать такой конструкции, чтобы открывался со двора поворотом защелки, а не ключом. Если зимой на замке замерзнет лед, то у хозяев не возникнет трудностей с открытием двери.

Для створки, которая открывается внутрь усадьбы, подойдет врезной или накладной замок.

При открытии наружу используется только врезные замки. Рекомендуется брать узкопрофильные – удобны для монтажа в трубы, и так корпус защищен от попадания влаги и пыли.

Порядок крепежа врезного замка в калитку следующий:

1. Отмечается место установки. Наносится прямоугольная прорезь для корпуса, окружности для сердечника. Указывается место крепежа ручки.
2. Болгаркой прорезаются отмеченные участки вдоль длинных сторон.
3. Вдоль короткой стороны придется поработать дрелью.
4. Отверстия высверливаются не прямо по разметке, а приближенно к внутренней части прямоугольника. Чтобы придать отверстию нужную форму, размеры, используется напильник.
5. Круглые проемы под сердечник высверливаются по контуру или борфрезой по металлу.
6. Не нужно забывать про отверстия для монтажных винтов.
7. Место установки замка и вокруг него зачищается от ржавчины, обрабатывается антикоррозийным средством.
8. Замок монтируется без накладок. Его фиксируют после обшивки каркаса профнастилом.
9. Ручка крепится на высоте 90 см.

Ответная часть замка вставляется в столб, когда калитка навешена на опоры.

Помимо стандартного врезного мастера хорошо отзываются об электромагнитном замке.

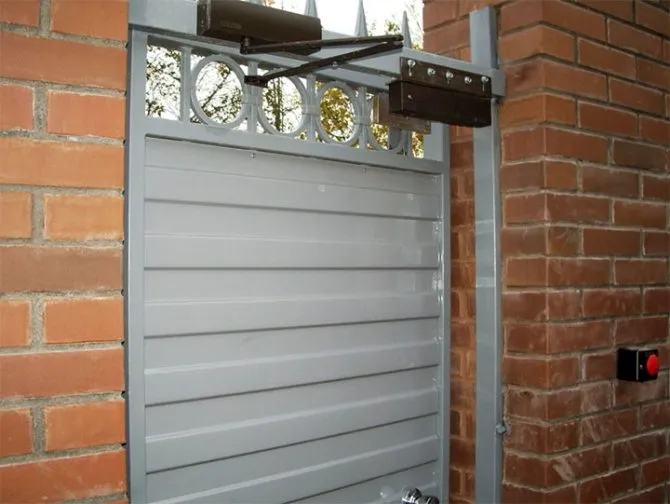

Достойная альтернатива – электромеханический замок. При подаче электроэнергии контролировать работу можно дистанционно, в случае отключения – вручную ключом.

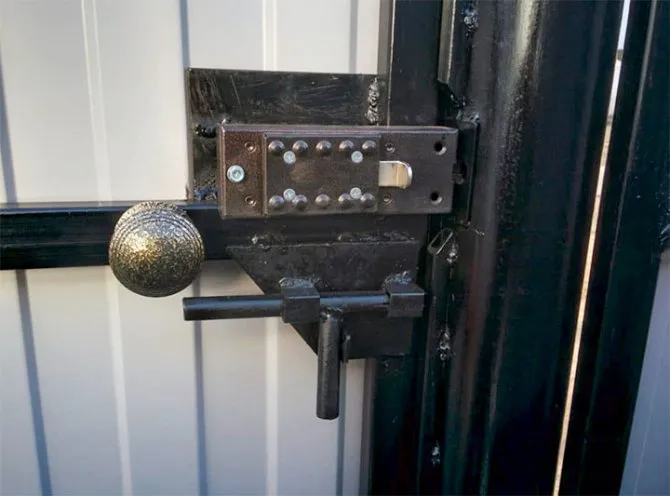

Для удобства использования, особенно на дачах, хозяева оснащают дверь защелкой или запором. Защелка покупается вместе с замком или устанавливается отдельно.

Монтаж

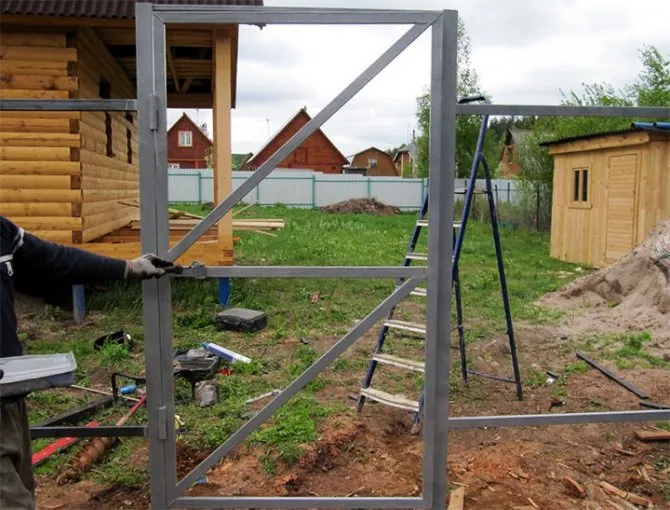

1. Высоту входной группы делают одного размера, ширина 0,9–1,2 м. Такие параметры позволяют свободно проходить проем даже с сумками в руках. Дверца 1,2 м имеет небольшую нагрузку на петли, в результате конструкция не перекашивается.
2. Навесы приваривают на металлическую трубу 60х60 мм, если изделие весит 100 кг и более – 80х80 мм. Если столбы кирпичные к закладным, приваривают трубу 60х40 мм, на нее удобно монтировать навесы.
3. Ширину делают на 1,5 см меньше проема. Зазор нужен для свободного открывания в любое время года, так как летом металл нагревается и расширяется, что приводит к заклиниванию.

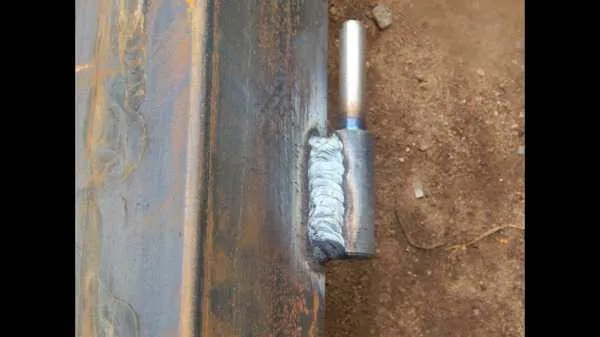

4. Главная задача при монтаже состоит в том, чтобы правильно приварить навесы. Для этого полотно выставляют идеально ровно по вертикали и горизонтали, при помощи небольших кусочков металла фиксируют калитку заподлицо с несущей трубой. Навесы приваривают на расстоянии 20 см от верха и низа изделия.
5. Чтобы навесы не заклинило во время сварки, их смазывают солидолом или смазкой. После приваривания навесов места сварки зачищают и красят.

Сварочные работы лучше доверить квалифицированным сварщикам с опытом работы.

Приваривание навесов – ответственное задание, и от его выполнения зависит хорошая работа калитки.

Обшивка

В качестве обшивки используют разнообразные материалы. Самым популярным является профнастил. Он легкий и удобный в установке. С какой стороны устанавливать лист – дело вкуса. Цвет также стоит подбирать под ваш забор. Крепится такой материал с помощью простых саморезов для металла.

Другой материал, поликарбонатный лист, является противоположностью профнастила. Его установка потребует дополнительной пары рук, так как нужны будут сварочные работы. Такой лист тяжелый, и хотя надежность ворот будет больше, стоит предусмотреть это на этапе изготовления каркаса. Так как дополнительный вес может послужить причиной деформации.

Какой сваркой лучше варить профильную трубу?

Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.

Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.

Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.

В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
