Изготовление калитки своими руками из металла или дерева — подробные чертежи и инструкции

Калитка, предназначенная для забора, является своего рода входной дверью, через которую владельцы участка и их гости получают доступ к двору. Ее оформление заслуживает особого внимания. Важно, чтобы вход выглядел опрятно и привлекательно, соответствовал удобным размерам для прохода, мягко открывался и легко закрывался.

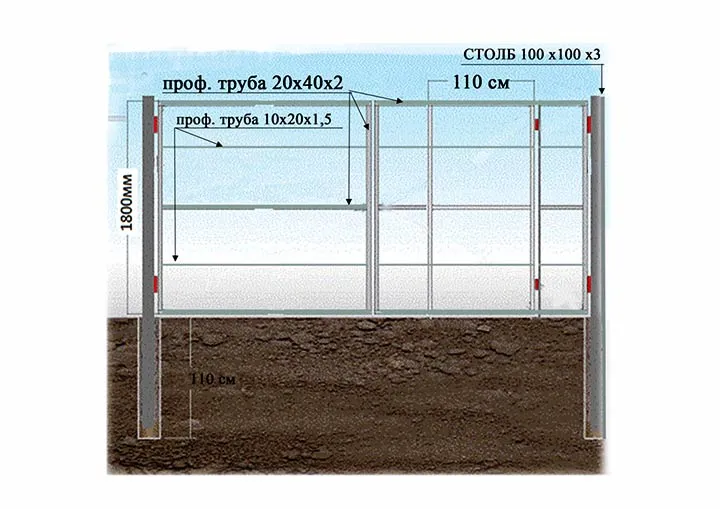

Схема элементов калитки

В то же время не нужно забывать, что калитка ‒ это продолжение ограждения, поэтому цвет и материалы должны гармонично комбинироваться. Ассортимент элементов каркаса, обшивки позволяет собрать и установить калитку самостоятельно.

Устройство, виды конструкций

Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.

По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.

В частном секторе самый популярный тип ‒ распашный, в том числе потому что сделать такую калитку быстро можно самому.

Подходящие виды столбов

Для столбов калитки берется тот же материал, что и для забора. Вид сырья зависит от веса конструкции, задумки владельца, типа грунта.

Фото: подходящие размеры профиля и фурнитуры

Самые популярные варианты опор:

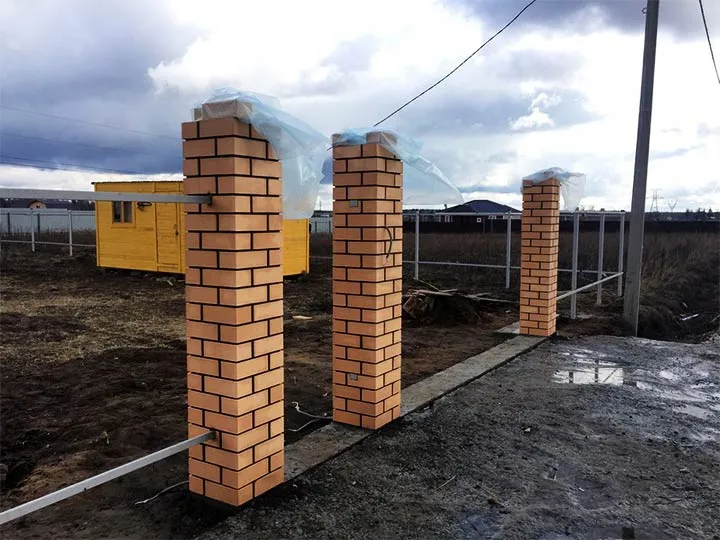

1. Кирпичные или каменные. Требуют заливки фундамента, лучше ленточного. При формировании кладки бетонируются куски арматуры (закладные), к которым потом будут сваркой крепится петли. Используются под цельные железные калитки, с коваными элементами, вставками из поликарбоната.
2. Металлические. В качестве сырья применяются трубы круглого, квадратного, прямоугольного сечения. С круглой трубой работать сложно, поэтому ее берут нечасто, популярнее ‒ квадратный или прямоугольный металлопрофиль. К стенкам, углам металла проще приваривать элементы, выполнять крепеж саморезами или на болтах. Надежный способ установки – когда к каркасу из профильной трубы приваривают уголок металла. Дверь получается, как в рамке.
3. Деревянные. Этот вид применяется исключительно для забора из пиломатериалов, бревен. Для опор берется пропитанный антисептиками брус, реже бревно из сосны. Из-за ограниченного срока службы используется как элемент временного ограждения на дачах.

Статья: как сделать кирпичные столбы для забора

При выборе устройства опорной рамки учитывается тип грунта. На песчаной почве хватит двух столбов. На пучинистых грунтах опоры соединяют поперечными перемычками.

Такое усиление предотвратит перекос двери после морозной зимы. Для удобства нижнюю поперечину утапливают в грунте, хорошо обработав ее перед этим антикоррозийным составом.

Материалы каркаса

Для получения надежной входной двери, которая прослужит не один год, потребуется изготовить каркас. В качестве сырья для него берут металл или дерево. Разберем подробнее свойства, нюансы монтажа каждого из этих видов.

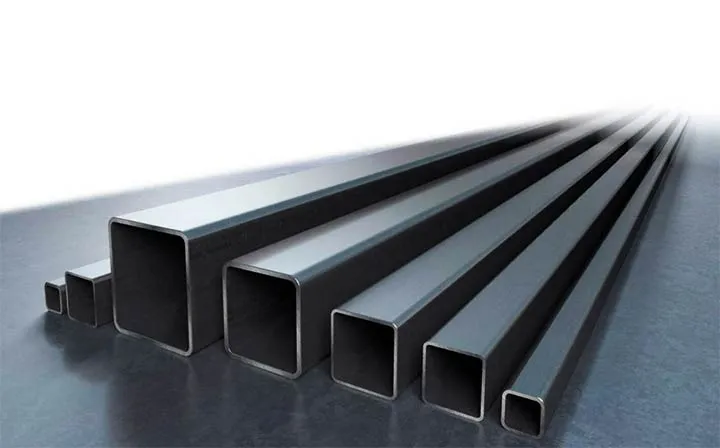

Металл (профиль, уголок)

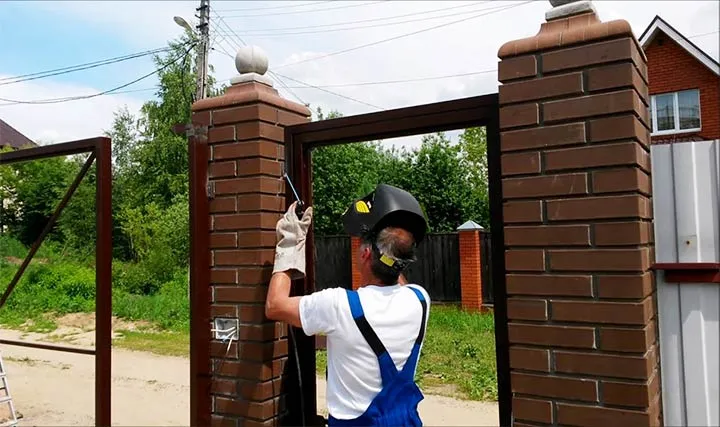

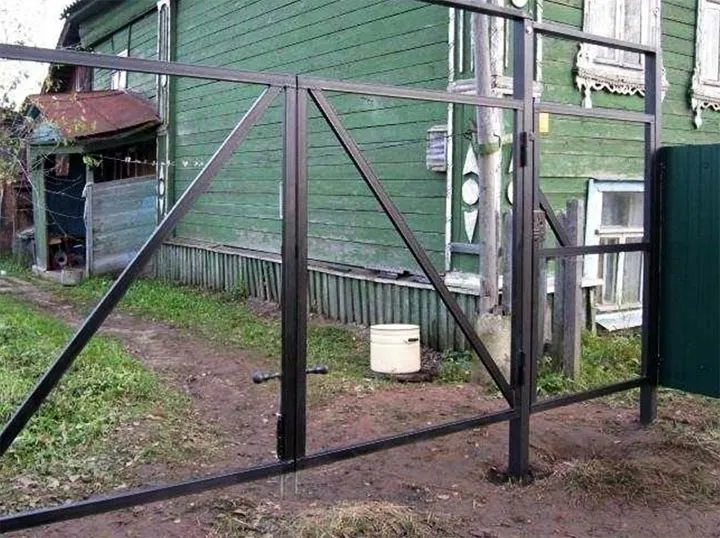

Фото: сборка и сварка забора и калитки из старого металлопрофиля

Калитка из металла держится на прочном каркасе из:

• профтрубы;
• уголка;
• универсальной т-образной трубы.

Сверху такой рамки не сложно закрепить любой материал (рабицу, штакетник, профлист).

Под столбы рекомендуется брать профиль размерами 60*60*3 мм. Чем толще будут стенки металла, тем дольше прослужит конструкция.

Под каркас подойдет профиль габаритами:

• 40*20 мм;
• 40*30 мм;
• 40*40 мм;
• 40*60 мм;
• 50*50 мм.

Профиль допустимо сваривать любой стороной (узкой или широкой). Все металлические элементы в обязательном порядке обрабатывают грунтовкой от ржавчины.

Согласно подготовленному чертежу трубы режутся болгаркой на куски, свариваются между собой. Получается наружный каркас. Если усилить внутренним каркасом, то калитка выйдет прочной. Для внутреннего каркаса берут трубу меньшего размера ‒ 20*20 мм, 20*40 мм. Метод сварки при соединении элементов ‒ прихватками, то есть шов делается не сплошной, а местами, по 2 см.

К готовому каркасу можно приварить пластину под замок, ручку.

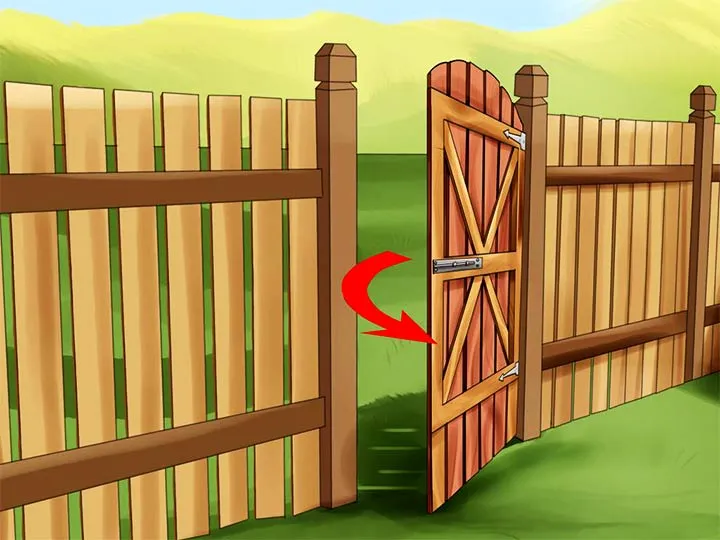

Дерево

Делать каркас из дерева принято только для деревянных заборов. Их ставят на садовых участках загородных домов, дачах. Они отлично дополнят практически любой стиль ландшафтного дизайна.

Основа каркаса ‒ брус. Дешевле всего обойдется сосновый. Не рекомендуется брать свежий, естественной влажности. Большой риск, что уже после первой зимы его поведет.

По высоте рамка может соответствовать размерам полотна или быть меньше его. Оптимальный размер бруса для каркаса ‒ 40*40 мм.

Крепится каркас на шарнирах, завесах к столбам.

Для надежности каркас усиливают треугольником, фиксируя деревянную рейку по диагонали. Весь используемый пиломатериал пропитывают антисептиком. В процессе эксплуатации также рекомендуется раз в 2‒3 года периодически обрабатывать деревянные части защитными средствами. Но даже при качественном уходе срок службы деревянного каркаса ограничен ‒ до 10 лет, иногда и меньше.

Полипропиленовые трубы

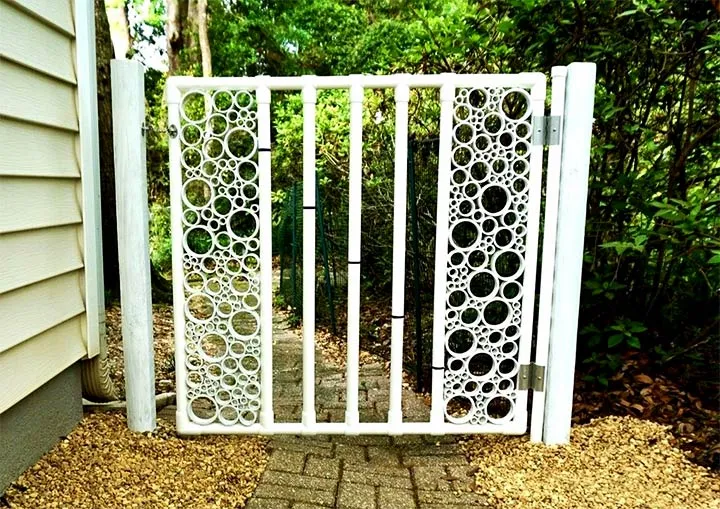

На фото образец рамки калитки из полипропиленовых труб. Внутреннее пространство также заполнено кусками ПВХ.

Полипропиленовые трубы ‒ оригинальное сырье для садовой калитки исключительно в декоративных целях. Такое применение остаткам труб нашли умелые хозяева после смены системы водоснабжения, отопления в доме.

Соединяют трубы между собой специальным паяльником или фитингами. По многим параметрам ПВХ лучше дерева: не гниет, не горит, но на морозе становится хрупким.

Используется под невысокие двери, обшитые или заполненные легким материалом (сетка, ПВХ-трубы).

Материалы для обшивки калитки

Для заполнения каркаса могут использоваться любые варианты строительного сырья. Главное, чтобы столбы и каркас выдержали будущую нагрузку, а готовое полотно красиво смотрелось на фоне забора.

Разберем характеристики, особенности применения наиболее популярных типов.

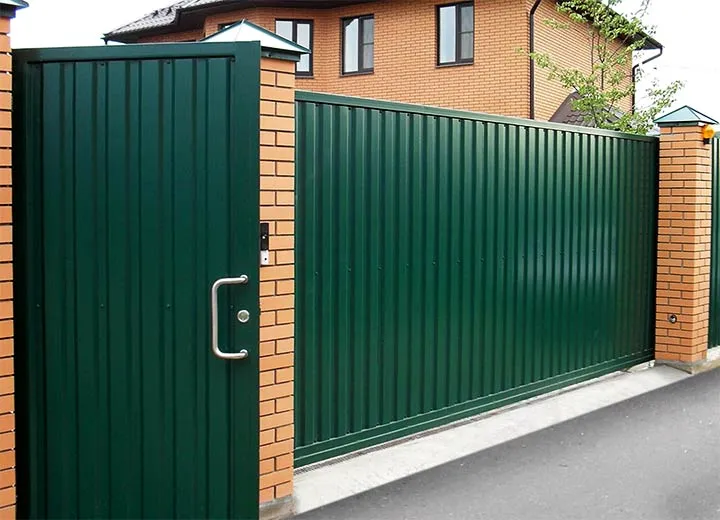

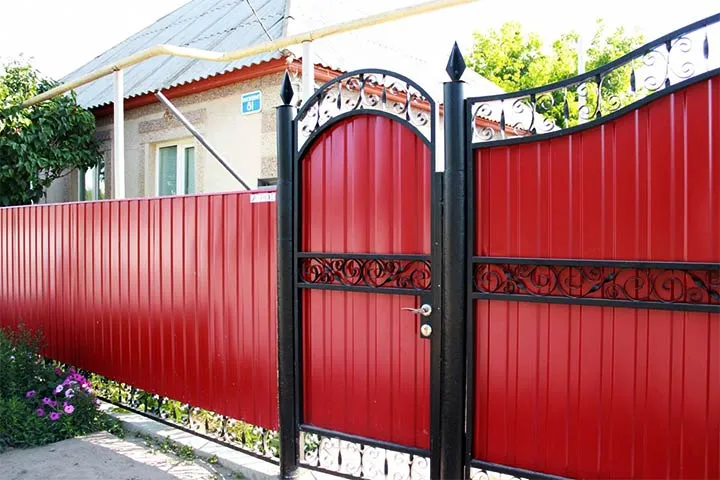

Профилированное железо (профнастил)

Самый востребованный материал, которым принято обшивать каркас забора. Продается профнастил разных цветов, толщины и типа профиля. У листов длительный срок службы. Цветное покрытие не выгорает на солнце. Защитный слой предотвращает образования ржавчины на поверхности. Листы удобно резать, устанавливать и крепить листы, благодаря их небольшому весу. К каркасу профнастил фиксируется саморезами через 1‒2 волны.

Статья: как сделать откатные ворота своими руками

Рекомендуется брать листы с завальцованными краями ‒ это снизит риск порезов при монтаже и эксплуатации калитки.

Цветной покрытие листов может быть, как с одной, так и с двух сторон. Второй вариант обойдется дороже, но материал будет выглядеть одинаково красиво как с улицы, так и со двора.

Для каркаса калитки из профнастила лучше брать трубу 60*30 мм.

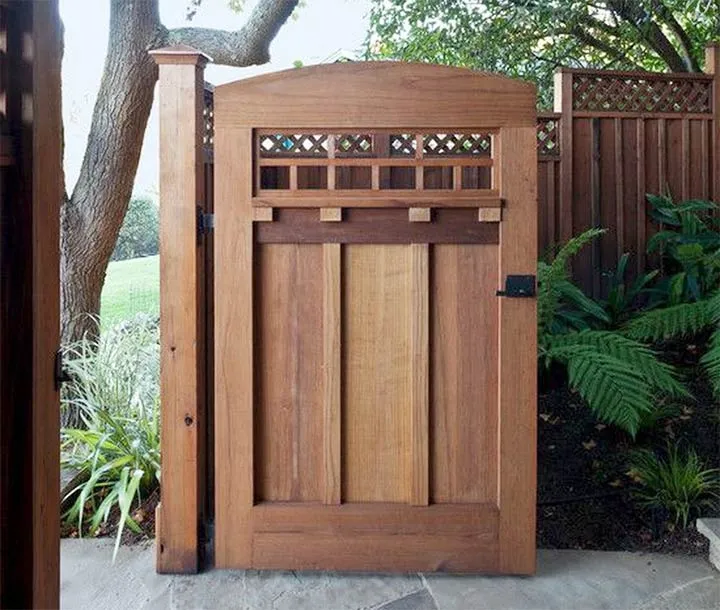

Доска

При отсутствии под рукой деревообрабатывающих инструментов будет проще сразу купить обрезную доску нужной длины и ширины. Есть в продаже пиломатериал, который в производственных условиях пропитывают антисептиком, но цена на него существенно выше, чем на обычную доску.

Для самодельной калитки чаще всего применяют доски из сосны шириной до 10 см, толщиной 2 см. Шаг крепежа подбирается индивидуально в зависимости от того, прозрачная будет дверь или со сплошной обшивкой.

Брать доску нужно сухую, иначе ее поведет, а с ней начнет деформироваться и вся калитка. Если сырье покупалось не пропитанное антисептиками, то перед монтажом его нужно обработать, особенно хорошо стоит пройти нижнюю часть, которая будет соприкасаться или находиться рядом с грунтом. При выборе защитного состава необходимо обращать внимание на то, окрашивает ли он дерево. Поскольку, если планируется калитку просто покрыть бесцветным лаком, то стоит искать другой антисептик.

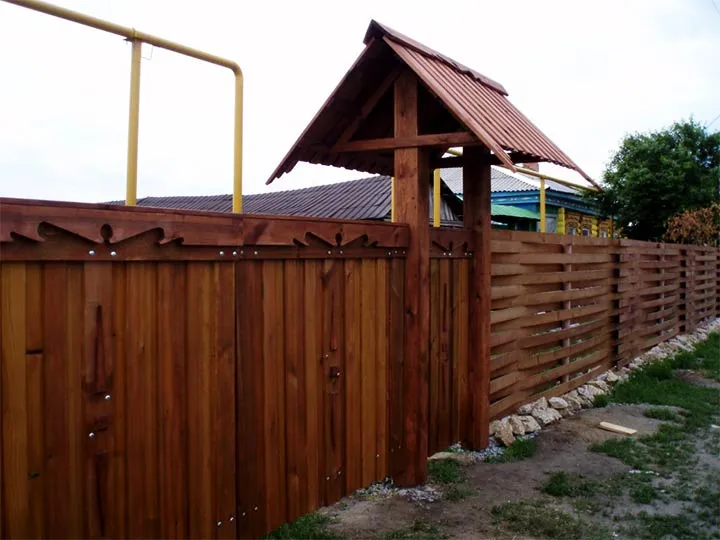

Деревянная калитка хорошо сочетается с пролетами из штакетника, столбами из кирпича и секциями из реек в виде шахматки. Она отлично дополнит габион. В качестве оригинального способа отделки такой калитки можно выбрать резьбу, оформив узорами верх двери, боковины или середину. В продаже есть готовые резные элементы, которые фиксируют к полотну на клей или саморезы.

Повесить деревянное полотно на петли даже самому не сложно.

Но при всех преимуществах доски как материала для обшивки срок ее службы ограничен до 10 лет.

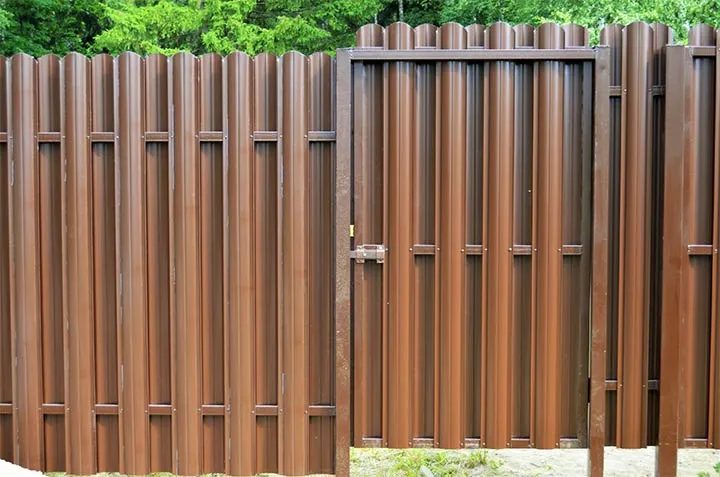

Штакетник (деревянный, металлический)

Практичная и долговечная альтернатива деревянным планкам ‒ металлоштакетник. Это стальные полосы одинаковой ширины, покрытые защитным оцинкованным, полимерным слоем.

Выбор цветов не ограничен. Спросом пользуется имитация натурального дерева. Евроштакетник от деревянного можно отличить только вблизи.

Для обшивки калитки предварительно сваривают каркас из профильных труб, сверху которого с зазорами или вплотную крепят планки металлоштакетника.

Полезная статья на тему: «Как выбрать евроштакетник для забора».

Любителям природных экологичных материалов придется по душе штакетник из дерева. Для обшивки входной двери используются обычные планки или украшенные резными деталями. Калитка получится легкой и аккуратной.

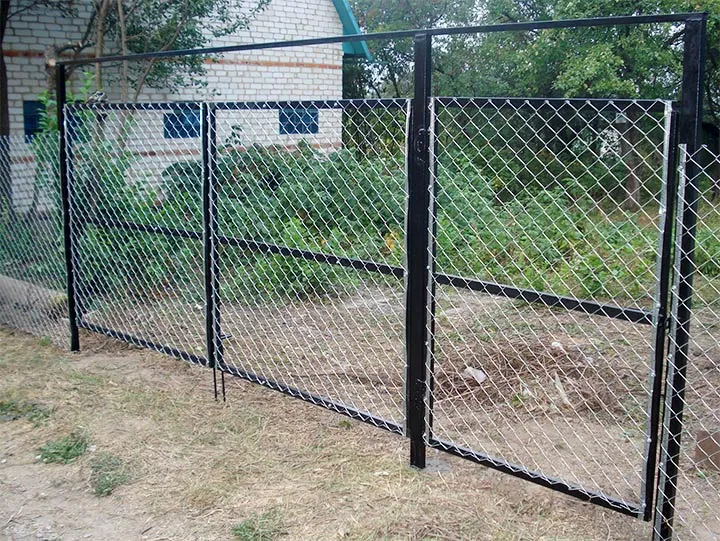

Сетка

На загородных участках, дачах каркас входной двери часто обшивают сеткой-рабицей, сварной или просто полимерной. Такой забор ставится скорее, чтобы показать границы участка, чем для защиты. Материал обойдется дешево, но все происходящее во дворе будет полностью просматриваться.

К калитке металлическая, полимерная сетка крепится сваркой к рамке или специальными хомутами.

Пользователи часто ищут:

• Разновидности сеток для забора
• Установка забора из габионов

Листовая сталь, железо

Делать прочную массивную калитку удобно из листового металла. Лучше брать листы с высоким содержанием углерода ‒ они менее подвержены коррозии и более износоустойчивы.

Красиво дополнял сплошное полотно кованые элементы. Лист нужного размера приваривают к каркасу, затем калитку из металла навешивают на петли. Металл проходят антикоррозийной грунтовкой, окрашивают в понравившийся цвет.

Арматура (металлические прутья)

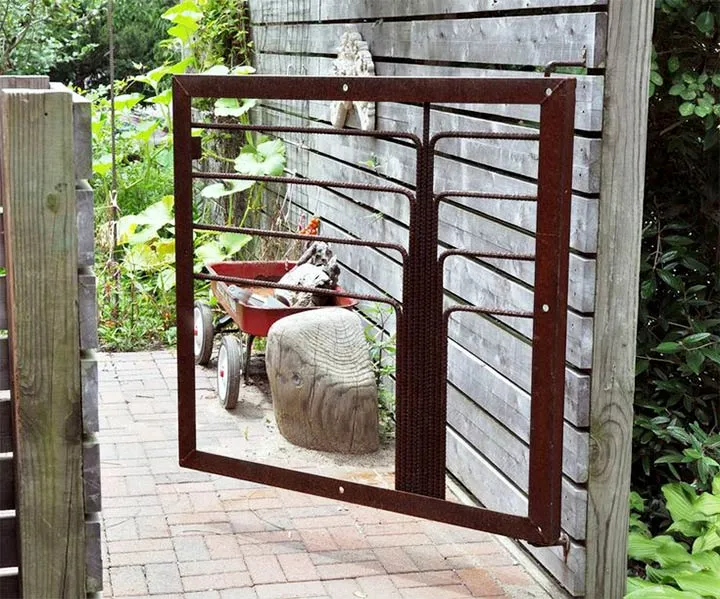

В качестве материала для заполнения калитки могут использоваться прутья арматуры. Их просто приваривают с одинаковым шагом к каркасу. Швы зачищают, проходят антикоррозийной грунтовкой. Такое прозрачное дверное полотно становится дополнением автоматическим воротам на роликах, откатным механизмом.

Поликарбонат

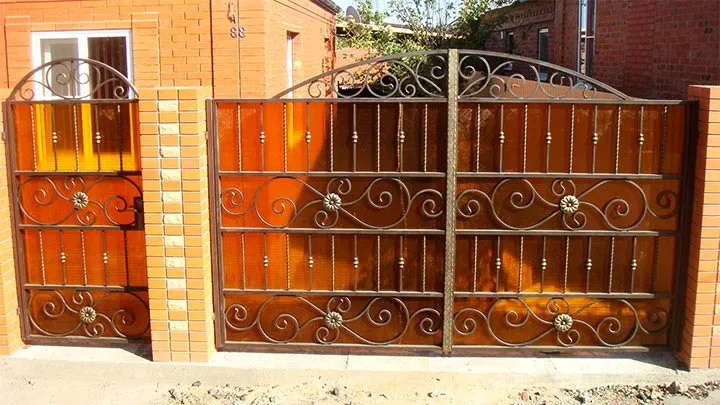

Используется в качестве основы двери. Сверху поликарбоната монтируют кованые элементы, которые на цветном фоне смотрятся очень эффектно, плюс выступают усилением. Просто обшить каркас поликарбонатом рискованно ‒ материал хрупкий, при малейшем ударе может остаться трещина или вмятина.

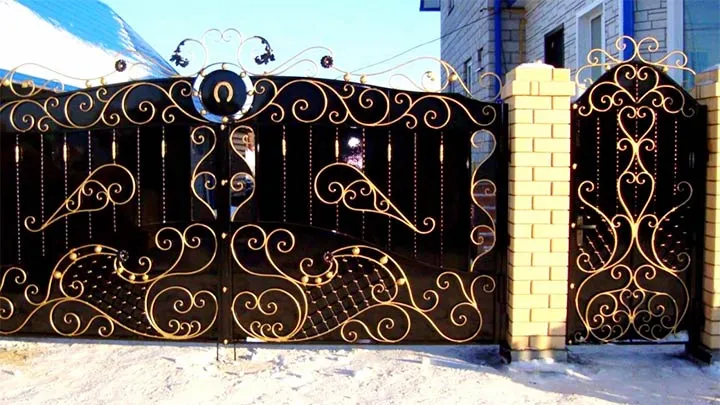

Ковка

Для отделки калитки может использоваться как горячая (художественная), так и холодная ковка. Последний вариант более дешевый. Элементы холодной ковки можно сделать самому на специальном станке или купить набор готовых заводских завитушек и приварить к полотну.

Статья: как сделать калитку для кованого забора

Калитка, украшенная изогнутыми узорами, смотрится очень эффектно.

Рекомендуемые размеры

Стандартными габаритами калитки считаются следующие:

• ширина ‒ 1 м;
• высота ‒ 2 м;
• расстояние до земли ‒ 10‒15 см.

Высота может быть меньше ‒ решение индивидуальное. Крепить полотно вплотную до грунта не стоит ‒ зимой могут возникать проблемы с открытием, да и материал прослужит дольше.

В какую сторону открывать  –  наружу или внутрь двора  –  зависит от наличия пространства и удобства эксплуатации для жильцов.

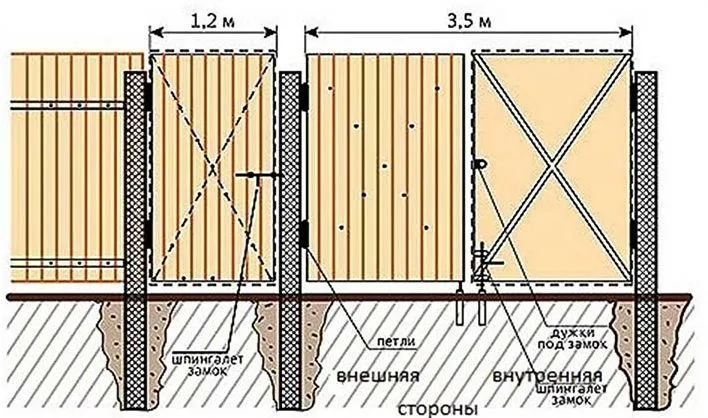

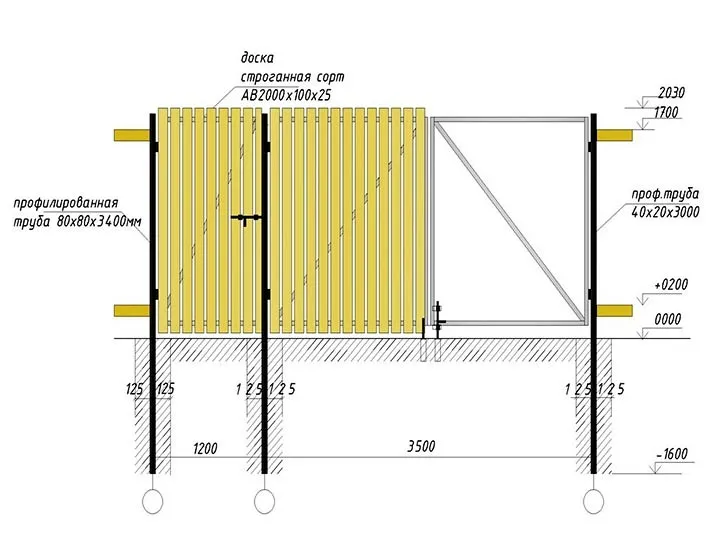

Схемы и эскизы калиток

Перед изготовлением калитки важно грамотно составить чертеж. Ее расположение, размеры продумываются на этапе проектирования всего забора, чтобы правильно и своевременно оставить закладные, если это требуется, визуально выделить входную часть ограждения.

На схеме указываются:

• расстояние между столбами;
• высота дверного полотна;
• с какой стороны крепятся петли (левой, правой);
• глубина установки столбов;
• вид каркаса;
• материал для обшивки;
• место крепления, вид фурнитуры.

На схеме желательно указывать размеры используемых материалов, так будет проще рассчитать их количество, составить смету.

Заранее продумывается тип замка и место, где его придется врезать или навешивать. В продаже есть электромеханические, обычные механические навесные, врезные, электромагнитные замки.

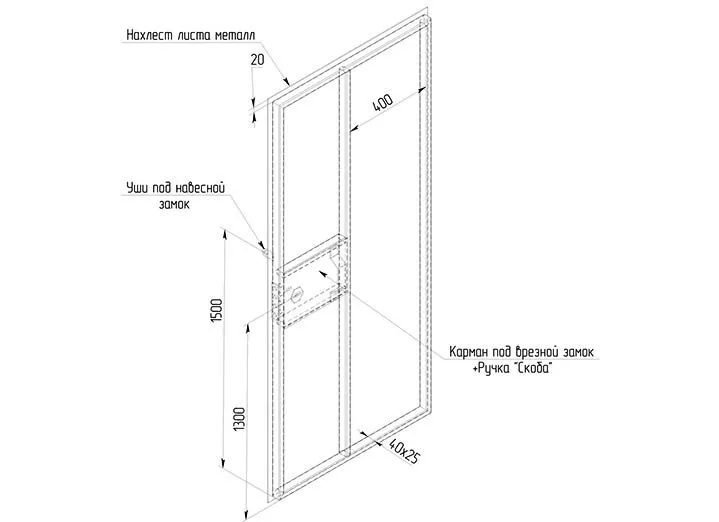

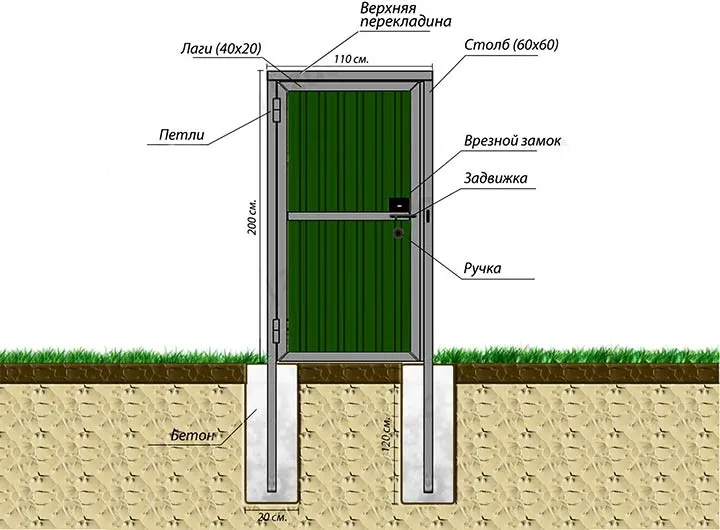

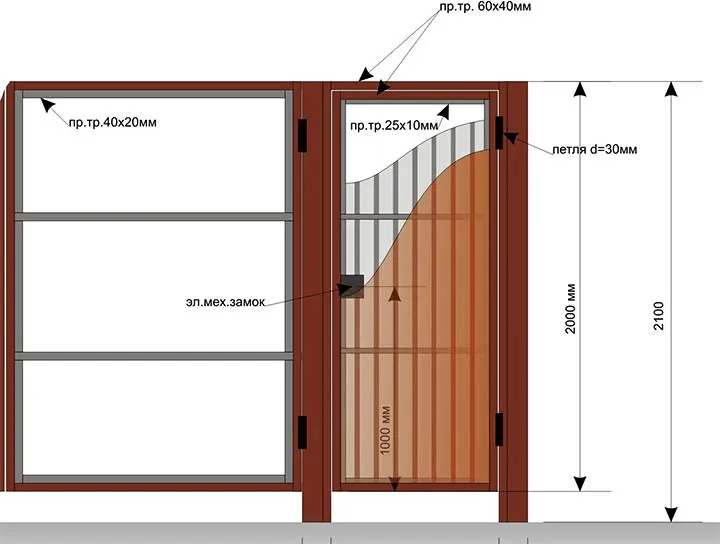

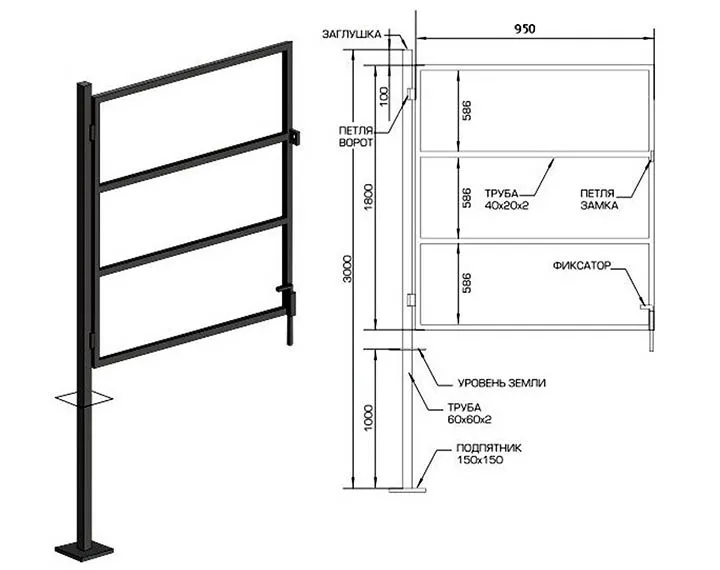

Схема: сборочный чертеж металлической калитки

Вот пример сварной калитки из листового металла с указанием всех ключевых размеров, местом и типом будущего замка.

Как делать металлическую калитку своими руками: пошаговая инструкция

Справиться с созданием входной части забора можно и самому, если придерживаться рекомендаций и следовать основным этапам работ.

Создание чертежа

Грамотное планирование ограждения на бумаге ‒ возможность избежать ошибок на практике. При выборе размеров калитки учитывается рост и телосложение жильцов дома, чтобы проходить в дверной проем им было удобно в любое время года. На этом этапе решается, как и в какую сторону будет открываться дверь, выполняются расчеты расхода материалов.

Изготовление, сборка каркаса

Разберем пример создания металлического прямоугольного каркаса калитки. Для этого нужно хорошо владеть сварочным аппаратом. Без опыта за такую работу лучше не браться.

Порядок действий следующий:

1. Режут болгаркой куски труб подходящих размеров.
2. Заготовки зачищают от ржавчины, проходят защитной грунтовкой.
3. Полученные куски раскладывают на ровной горизонтальной поверхности в виде прямоугольника.

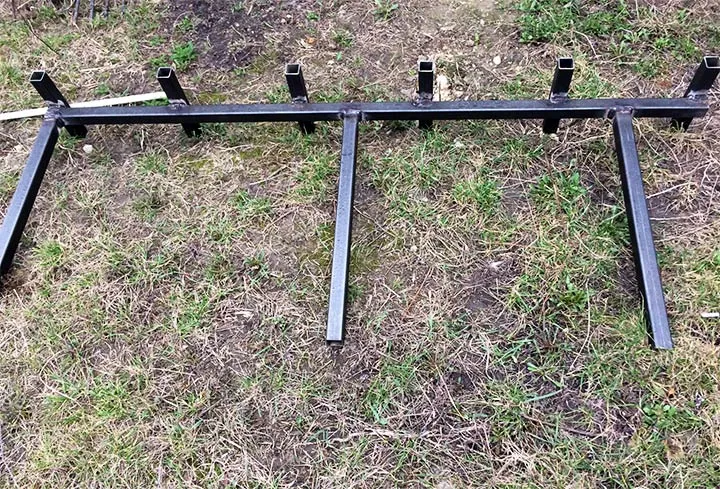

Чтобы все детали не смещались, мастера рекомендуют сделать такое приспособление, как кондуктор. Подойдет лист ОСБ размерами чуть больше будущего каркаса. Куски фиксируют к листу струбцинами (зажимами) по обе стороны от места сварки.

1. Зафиксированные куски труб прихватывают через небольшие промежутки. Во время сварки нужно соблюдать ровность углов, проверять, чтобы куски труб лежали перпендикулярно.
2. Берут заготовку из уголков с обрезанными краями под 45 градусов, аккуратно укладывают внутри каркаса и приваривают.
3. Еще раз проверяют ровность всех соединений, тщательно обваривают стыки кусков труб, уголков.
4. Как только каркас остынет, струбцины можно снимать.

Все места сварки, швы тщательно шлифуют, зачищают.

Приваривание петель

Для обычной калитки нужно купить петли качественные петли, предназначенные для распашных ворот. Приваривают их в строго вертикальном положении на одной оси.

Любой перекос вызовет трудности при открытии/закрытии, ускорит поломку калитки.

Сначала нужно приварить нижнюю петлю. Расстояние от нижнего края рамки до петли в среднем берется от 25 до 30 см. Делается это прихваткой, затем проверяется уровень. Если вертикаль соблюдена, то можно проходить сплошным швом.

Аналогичным образом на этой же оси, только на расстоянии 25‒30 см от верха рамки, приваривают верхнюю петлю. Петли должны прилегать к профилю каркаса.

После этого отрезают куски профиля нужной длины под укосины и приваривают их.

Строители рекомендуют обратить внимание на встречный монтаж петель или способ «антивзлом», когда петли размещают навстречу друг другу. При такой установке калитку невозможно снять с петель, только срезать болгаркой.

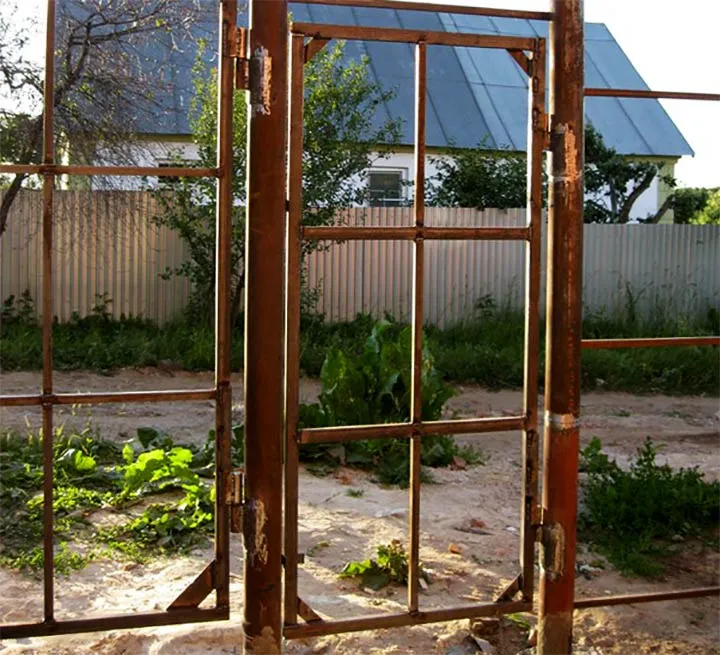

Крепление на петли каркаса калитки

Чтобы выставить каркас по уровню было проще, нужно взять ровный кусок бруса и уложить его между столбами на земле. Сверху него ставят сваренную раму в строго вертикальном положении. Для свободного открытия зимой расстояние от грунта до калитки должно быть от 10 см. На столбах мелом отмечают места крепежа ответных деталей петель. Детали проходят сварочными прихватками.

Сначала прихватывают нижнюю, после верхнюю петлю, проверяют легкость открытия, закрытия. После этого элементы проходят сплошным швом.

Открытые срезы труб обязательно закрывают. Это можно сделать сваркой, наварив пластинку металла, заполнить герметиком или купить пластиковую крышку подходящего размера.

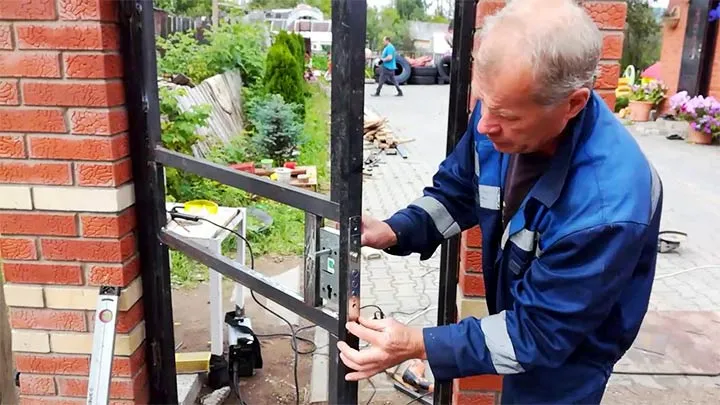

Установка фурнитуры

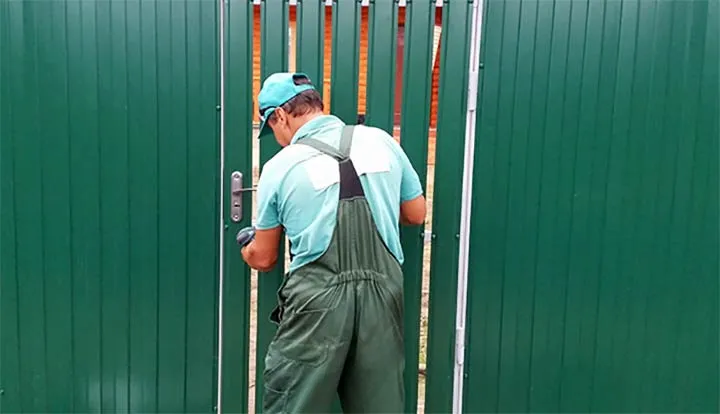

Теперь выполняется монтаж замка, других запорных механизмов (щеколда, крючок, засов).

Для калитки забора будет хорошим вариантом врезной замок с открытием наружу, возможностью закрытия на поворотный механизм со двора.

Ответная часть замка монтируется в столбе именно после навешивания полотна на петли.

Люди ищут:

• Врезной электромеханический замок на калитку
• Магнитный замок на калитку

Покраска

Все места сварки шлифуются. Чтобы ускорить процесс делать это лучше не вручную, а надеть на болгарку шлифовальный круг по металлу, а после обезжирить металл, покрыть слоем грунтовки. Спустя сутки рамку можно покрасить в подходящий цвет.

Обшивка каркаса

Металлическая рамка обшивается профлистом, деревянным или евроштакетником, листовой сталью (на выбор владельцев).

Дополнительной отделкой послужат кованые детали. Чтобы предотвратить попадание осадков, влаги в замок, сверху калитки можно оборудовать небольшой навес, козырек.

Примеры красивых калиток на фотографиях

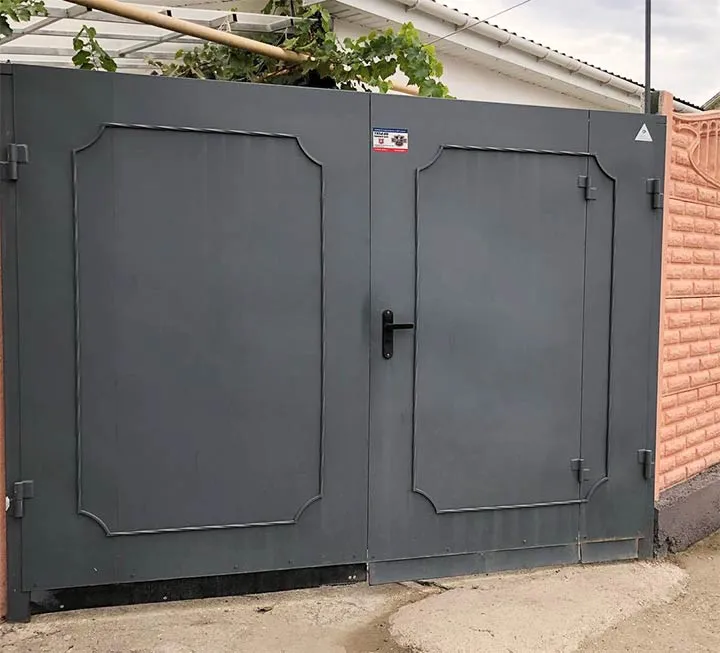

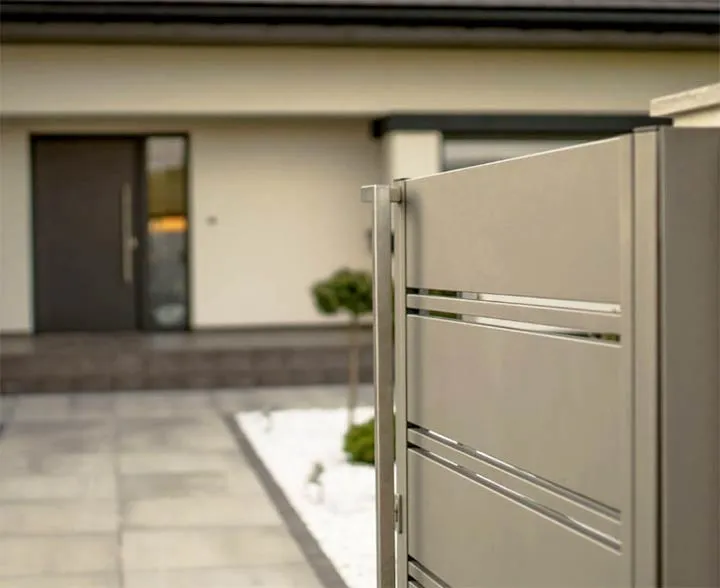

На фото ниже образцы готовых калиток из разных материалов с необычными вариантами оформления.

Красиво оформленная калитка станет украшением, изюминкой ограждения. Материал и цвет должны гармонично дополнять общую картину. При грамотном подходе сделать красивую и надежную входную дверь во двор получится и своими руками.

Где лучше расположить калитку?

Расположение калитки может зависеть от многих факторов, таких как размер участка, наличие забора, ориентация дома и месторасположение входа на участок. Вот несколько советов по выбору места для калитки:

1. Удобство доступа. Калитка должна быть расположена таким образом, чтобы было удобно и легко подойти к ней, открывать и закрывать ее. Если у вас большой участок, то может иметь смысл расположить калитку наиболее близко к дому или к месту, где вы обычно паркуете автомобиль.

2. Безопасность. Если у вас есть забор, то калитка должна быть расположена таким образом, чтобы ее не было легко сломать или обойти. Вы можете также установить дополнительные защитные меры, такие как замки, засовы и т.д., чтобы обеспечить дополнительную безопасность вашего участка.

3. Эстетика. Калитка может стать ярким элементом декора вашего участка, поэтому выберите место, где она будет выглядеть наиболее гармонично и эстетично. Вы можете выбрать калитку, которая будет сочетаться с оформлением вашего забора или декоративными элементами на участке.

4. Ориентация. Если у вашего дома есть главный вход, то калитку лучше расположить на той же стороне, чтобы обеспечить логический и удобный доступ на участок. Также учтите, что если у вас на участке есть дорога, то калитка должна быть расположена таким образом, чтобы не создавать препятствия для проезда транспорта.

5. Практичность. Если вы планируете использовать калитку для прохода грузов или больших предметов, то убедитесь, что она достаточно широкая и высокая, чтобы обеспечить легкий доступ. Также учитывайте, что калитка должна быть достаточно прочной, чтобы выдерживать повторное открывание и закрывание.

В общем, выбор места для калитки зависит от ваших индивидуальных потребностей и предпочтений. Перед тем, как установить калитку, рекомендуется тщательно продумать все аспекты

Кроме того, такие ворота имеют высокий уровень защиты и могут быть оснащены дополнительными элементами безопасности, такими как автоматические запоры, системы контроля доступа и видеонаблюдение.

Однако, следует помнить, что автоматические ворота имеют свои недостатки и требуют определенного ухода и технического обслуживания. Кроме того, их установка и настройка должны проводиться специалистами, чтобы гарантировать безопасность и эффективность работы.

В целом, расположение въездной калитки или ворот должно быть рассмотрено в контексте конкретных условий и требований. Например, для жилых зон важно обеспечить легкий доступ к дому, но при этом сохранить приватность и безопасность жильцов. В то же время для коммерческих объектов может быть важно предоставить удобный въезд для грузовых машин и другой техники.

В любом случае, перед установкой калитки или ворот необходимо провести тщательный анализ местности и выбрать наилучшее решение для конкретной ситуации.
