Изготовление простых кованых ворот своими руками — чертежи, фото и видео.

На протяжении всех эпох высокоценные ажурные калитки и въездные ворота с элементами ковки всегда были ценными изделиями. Они не только придают изысканность, но и полностью выполняют свою основную функцию – обеспечение безопасности двора. Если вы интересуетесь, как изготовить простые кованые ворота своими руками, это может быть интересным практическим опытом.

К большому сожалению, кованые изделия не пользуются большим спросом у наших соотечественников, поскольку это дорогое удовольствие. Но при этом, если есть большое желание выделить свой двор и сэкономить денежные средства – лучшим вариантом станет сделать кованые ворота своими руками.

Как и в любой другой работе, первым этапом считается подготовка. Если уже есть какой-либо опыт в ковке, первым делом необходимо:

• подготовить все инструменты, которые могут потребоваться;
• желательно сделать наброски будущего изделия;
• подобрать необходимый для себя чертеж либо же создать свой.

Итак, изготовление кованых ворот требует наличия таких инструментов, как:

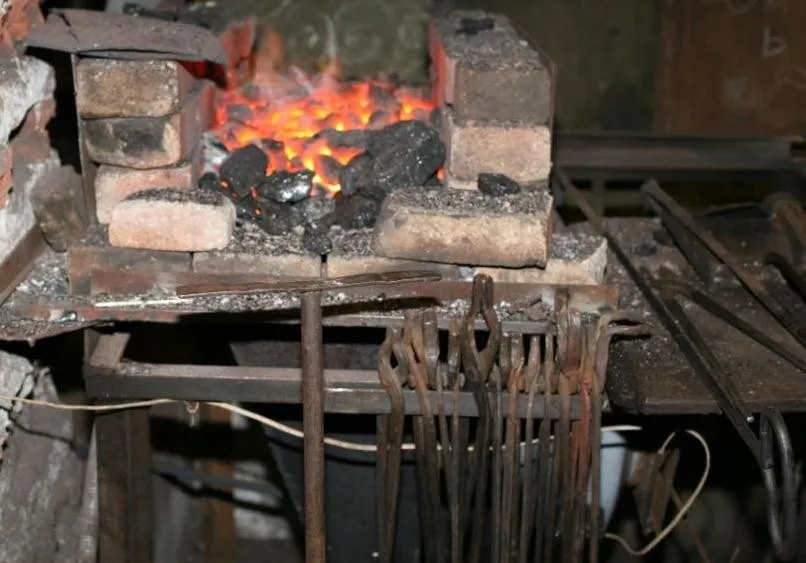

• горн;
• наковальня;
• шлифовальная машинка;
• сварочный;
• разнообразные тиски и молотки;
• специальные клещи для удержания горячего металла;
• станок для выполнения фигуристых работ.

Помимо этого необходимо понимать, что для создания кованых ворот в обязательном порядке должен быть какой-либо источник высокотемпературного огня. По этой причине необходимо об этом помнить на первых этапах.

В свою очередь листовой металл должен быть в толщину не более 1 мм, а само сечение четырехгранника – не больше 12-14 мм. Это связано с тем, что металл с меньшими размерами отвратительно смотрится на воротах, а если еще и большое сечение, то без специального оборудования это сделать в домашних условиях будет просто невозможно.

Помимо этого, пика изготавливается из металла толщиной в 5 мм и профтрубы.

Определить точное количество материала для изготовления пики можно следующим образом: нужно сложить общее число всех компонентов и прибавить еще 30%. Полученное число и будет необходимым количеством листового металла.

Приняв решение собственноручно изготовить кованые ворота, необходимо обращать внимание и на саму комплектацию входной группы, которая состоит из таких деталей, как:

• каркас – является базой и на его плечах форма и жесткость конструкции;
• установочная часть – перечень металлических компонентов, которые необходимы для закрепления опорных столбов и калитки;
• навесы – ключевое связывающее звено установочного профиля и дверей;

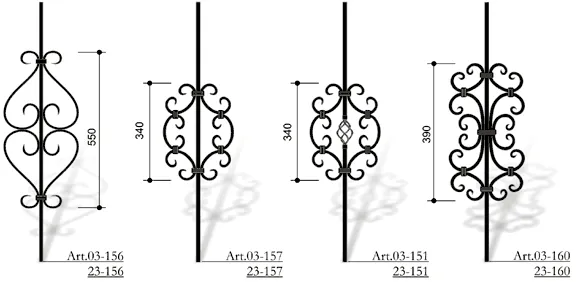

• узоры – непосредственно сами элементы ковки, которые способны также обеспечить жесткость оградки;
• замок либо защелка – необходимый элемент для открытия/закрытия ворот.

Чтобы надежно защитить созданную конструкцию от вибраций, ее следует устанавливать на прочные столбы.

Посмотреть процесс изготовления кованых ворот можно на ютуб:

Данное видео хорошо тем, что в нем есть все необходимое для понимания того, что предстоит пройти желающим сделать кованые ворота самостоятельно.

Изготовление кованых ворот своими руками

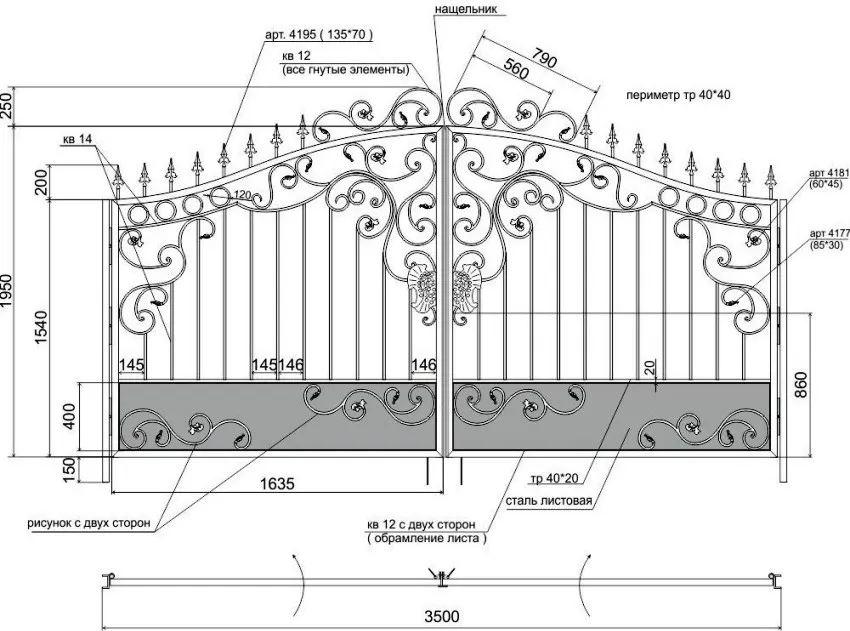

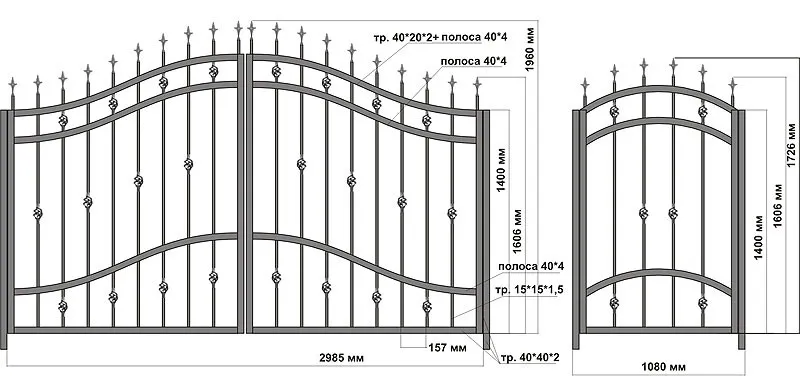

После того, как весь необходимый материал был закуплен, необходимо приступать к ответу на вопрос – как сделать кованые ворота своими руками. Пример чертежа можно посмотреть на фото:

В первую очередь стоит помнить о том, что в конце выполнения работ, все металлические детали (согнутые либо обрезанные) увеличиваются в размерах. Весь пружинящий материал рекомендуется изначально отжечь, потом разогреть и остудить – в таком случае с ним можно легко работать (он станет податливым).

Столбы. Установка

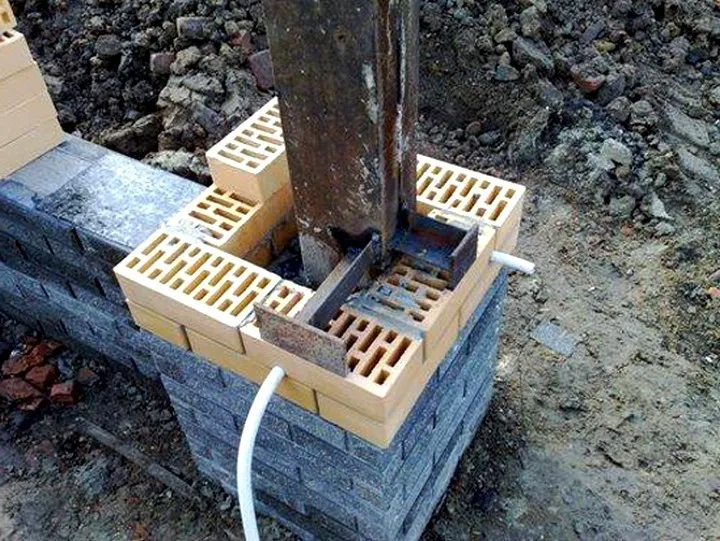

Для избегания возможного провисания, столбы рекомендуется устанавливать металлические в сочетании с облицовочным кирпичом.

При разметке точек установки, необходимо обращать внимание на кирпичную обложку трубы. Это можно сделать путем “набрасывания” толщины метала. Яма должна быть в глубину не менее 1 метра.

После того, как столбы помешаются в яму, их засыпают щебнем. Обязательно нужно следить за перпендикулярностью, если этим пренебречь, можно получить  косые кованые ворота (говоря по-простому их “поведет”).

Установив предварительно столбы, следует подготовить цементный раствор в пропорциях 1 к 3 (цемент/песок). Это соотношение подходит для цемента М300.

Подготовленным раствором заливают трамбованные щебнем столбы и вновь обращают внимание на перпендикулярность.

После того как цементный раствор высохнет, следует переходить ко второму этапу: выкладке кирпича.

Обкладывать металлические столбы следует таким образом, чтобы последующий шов кирпича перекрывал предыдущий.

Изготовление фигурных створок

Для изготовления следует положить несколько швеллеров с меньшим размером самой конструкции порядка на 20 сантиметров. Элементы укладываются на ровную поверхность, которая больше их более чем на 2 метра. Для получения отличной плоскости рекомендуется использовать строительный уровень.

Согласно имеющемуся чертежу, для получения радиуса в верхней части изделия, либо же получения в конечном итоге ломаной линии, нужно вырезать стойку указанной длины из профиля. Полученную деталь помещают на сварочный стол и после того, как подтверждается равенство углов – стыки свариваются между собой.

Для того чтобы получить геометрическую фигуру правильной формы, следует измерять диагональ перед сварочными работами. В этом поможет капроновая нить. С ее помощью можно с легкостью проверить диагональ.

При несоответствии диагоналей нужно устранить дефект, а после намертво сварить нижние углы. Таким образом, должен получиться треугольник, у которого намертво сваренные углы и прихвачены перемычками.

При этом чтобы обеспечить надежность геометрической фигуры рекомендуется вместо перемычки использовать арматуру. После этого, болгарку с насадкой чистящего диска используют сварочные наплывы.

При необходимости в получении ломаной линии, следует соблюдать такую очередность действий:

1. Необходимую линию расчерчивают на металлическом листе и обрезают.
2. Затем профиль совмещают с листом и боковым профилем.
3. Компоненты и сам лист закрепляют между собой сварочным полуавтоматом.
4. Оставшиеся детали соединяют между собой струбцинами, а после и вовсе сваривают и дожидаются, когда заготовка остынет.
5. После этого, помощью болгарки необходимо провести зачистку.

Радиус

Для получения кованых ворот, следует подготовить несколько заготовок самих створок.

Алгоритм таких действий следующий:

1. Створка укладывается на металлический лист, а после с помощью сварочного аппарата прихватывается.
2. Осуществляется замер верхней планки + 30% (достаточный запас для радиуса), после чего заготовка срезается.
3. Для создания нужного радиуса, следует с помощью сварочного прихватить одну сторону жесткими тисками, а после согнуть. Диаметр должен быть немного больше самого профиля.
4. После этого, действия повторяются для второй заготовки.
5. Затем следует поместить радиус на верхнюю часть створки, обрезать по краям и с помощью сварки присоединить.
6. После остывания следует очистить от наплывов с помощью болгарки.

Важно помнить! Большой радиус не стоит делать при помощи изгиба. Для этого рекомендуется использовать заготовку с 30% надбавкой и с помощью острого угла с одной стороны произвести надрез. После этого заготовка зажимается по краям и слегка надавливается на второй край.

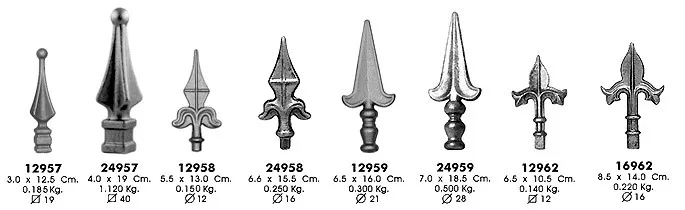

Изготовление пик и спиральных прутьев

Для изготовления пик, изначально необходимо нарезать заготовки. Металлический лист следует разрезать на квадраты, а после скорректировать форму с помощью шлифованной машинки.

Для получения хорошего качества, пики изготавливают объемными. Это происходит таким образом:

1. С помощью высоких температур следует довести изделие до белого кипения.
2. Осветленную заготовку необходимо расплескать с помощью молотка на наковальне.
3. Для закалки нужно остудить пику на улице либо же с помощью холодной воды.

Стоит отметить, что при необходимости можно устранить дефекты путем подтачивания.

Для изготовления самого стального прута для пики необходимо сделать из металлического отрезка четырехгранник.

После того, как изделие будет разогрето в горне, его зажимают тисками и проворачивают. При каждом повороте будет получен один виток. Сама процедура завершается рихтовкой.

На завершающем этапе все заготовки сравнивают между собой, а после окончательно сваривают воедино.

Как изготовить кованую калитку своими руками

Для изготовления калитки, необходимо сварить каркас из металлического листа толщиной порядка 15 мм.

Но стоит отметить, что толщина во многом зависит от того, сложности самой конструкции. К примеру,  если с одной стороны будет закрепляться железный лист, рекомендуется использовать утолщенный материал.

В процессе разрезки профильную трубу следует периодически переворачивать. Саму сварку элементов осуществляют на плоской поверхности.

После этого, к готовой раме с помощью сварочного аппарата крепят ручки, замок, а затем шлифуют шлифмашинкой.

Изготовленную конструкцию необходимо проверить на предмет наличия неровностей и при необходимости устранить дефекты.

По завершению работ можно использовать любой вид краски, желательно с матовым эффектом.

Консультация на видео

Для понимания того, как и что необходимо делать, рекомендуется посмотреть видео на ютуб:

Данное видео отлично показывает, как можно сделать кованую калитку своими силами, предварительно закупив детали в специальном магазине. На самом деле, чертежи для изготовления кованых ворот должны подбираться с учетом конкретно взятого участка, учитывая особенности месторасположения (есть ли высоты и так далее).

Чем заполнить откатные ворота?

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
