Ворота, изготовленные из профнастила, находят своё применение на дачных участках, в элитных поселках, на открытых автостоянках, а также у въезда в гаражи или ангары. В данной статье мы рассмотрим преимущества и недостатки используемого материала, классические варианты конструкций, их особенности и технику установки.

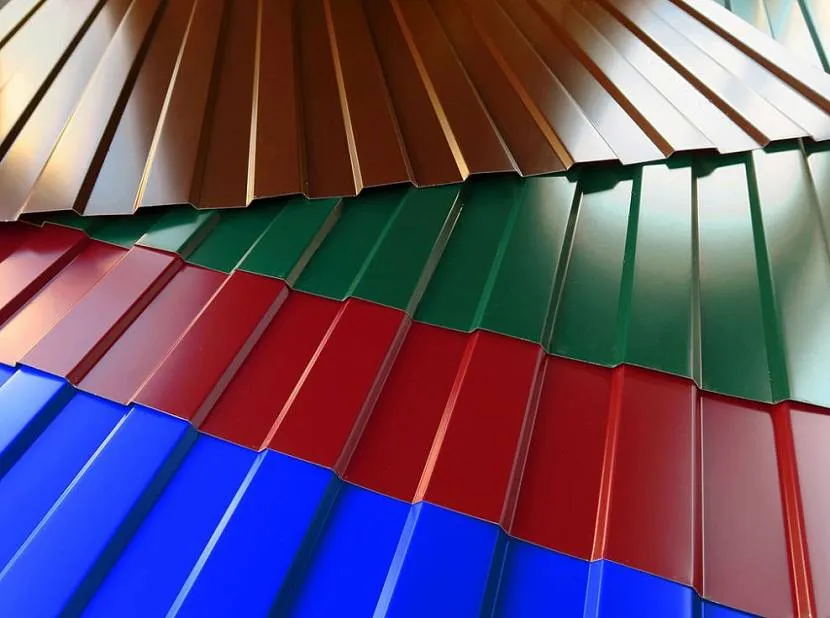

Гофрированные полотна из оцинкованной стали Источник 1c-bitrix-cdn.ru

Обзор технических характеристик профлиста

Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.

К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:

• легкий вес;
• достаточно высокая жесткость;
• легкий раскрой;
• быстрота сборки конструкции;
• долговечность результата;
• сохранение внешнего вида в течение длительного времени, возможность его менять;
• эстетичность.

Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.

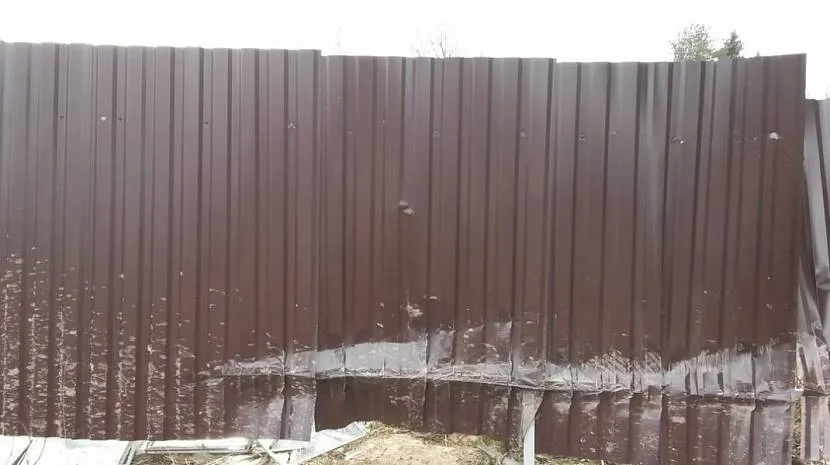

Деформация профлиста от удара Источник www.shumoekran.ru

Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.

Конструкции ворот

Ворота устанавливают в месте для проезда на автомобиле. Это может быть часть забора или строения (гараж, ангар, крытая автостоянка). Выбор конструктивного решения базируется на способах управления створками и наличии либо отсутствии встроенной калитки для забора из профнастила.

Распашные

Классический вариант исполнения – ворота с двумя одинаковыми створками. Также допустимо навешивание одного полотна или разной ширины (на усмотрение владельца). Они навешиваются на опорные столбы на цилиндрические петли. Управление воротами осуществляется вручную или с помощью механизмов с электроприводом и дистанционным пультом.

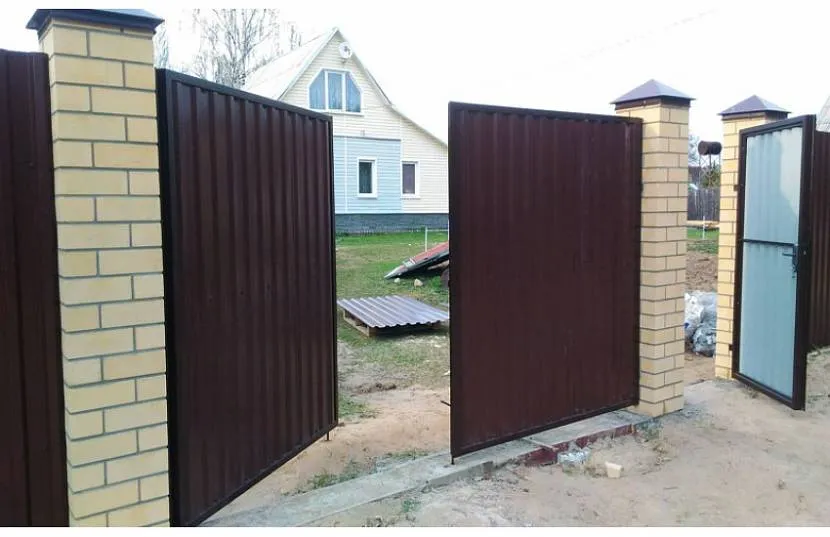

Распашные ворота Источник msmlux.ru

К достоинствам подобного решения относят простоту монтажа, минимальное количество комплектующих. К недостаткам можно отнести необходимость в свободном пространстве для створок. Особенно этот вопрос актуален для регионов со снежными зимами.

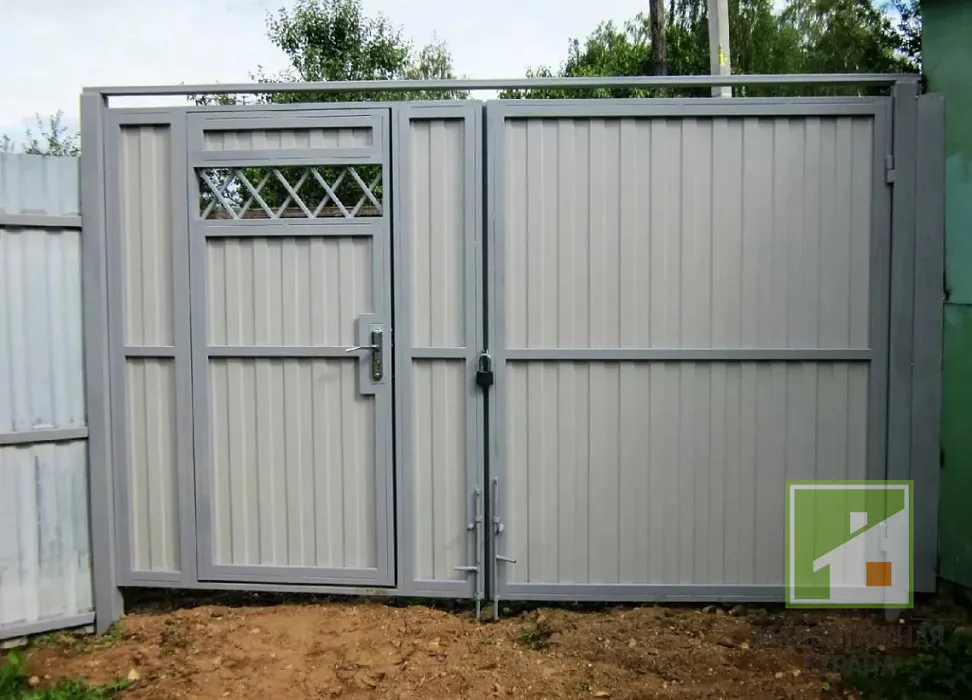

Распашные со встроенной калиткой

В целях экономии свободного пространства нередко калитку из профлиста размещают в одной из створок ворот. Однако в этом случае важно продумать каркас, чтобы не перешагивать через нижнюю перекладину. Если часто ходить через калитку вы не планируете, то разделять направляющую не обязательно.

Откатные

Откатные ворота нуждаются в свободном пространстве по бокам для установки рельсовых направляющих. Они должны быть расположены в одной плоскости со створками. Такая конструкция актуальна для плотно застроенных участков, где места для створок распашного типа недостаточно. Управление откатными воротами обычно осуществляется автоматизированно.

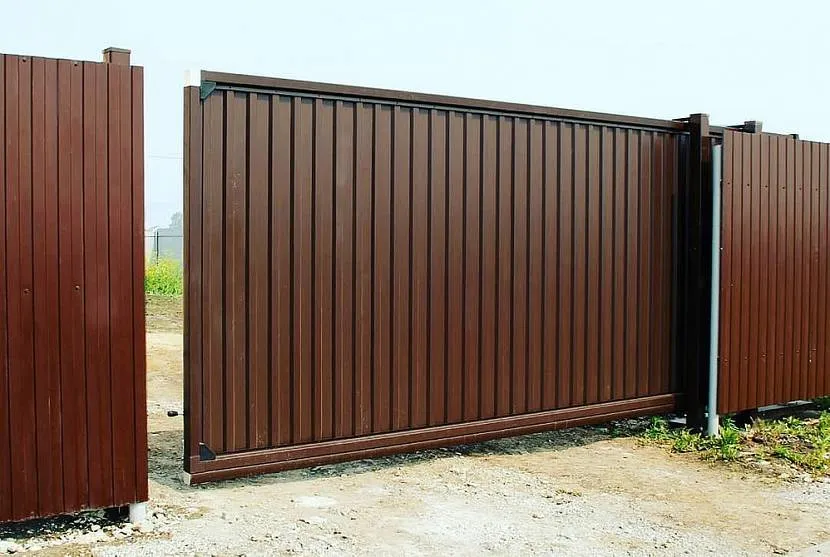

Откатные ворота Источник www.ivd.ru

Среди массы достоинств откатной конструкции отмечается необходимость в строгих расчетах для установки роликовой системы и устройству опор. Кроме того, срок службы ниже, чем у классического исполнения. А на строительные работы уходит больше материалов, времени и денежных средств.

Иные решения

К таковым относятся навесные конструкции с верхней перекладиной. Она способствует сохранению положения столбов в заданном положении, но может стать помехой для проезда высоких автомобилей и специализированной техники. Также рассматривается вариант кованых ворот. Это роскошь, высокая прочность и оригинальность, авторский дизайн.

Размеры

Ширину въездной зоны определяют габаритами машины с учетом выступающих зеркал. Дополнительно рекомендуется брать запас в 100 см для маневров или проезда более крупной техники. Как правило, в итоге получается 3-5 м. Для калитки оставляют 0,9-1,2 м для свободного прохода двух людей среднего телосложения.

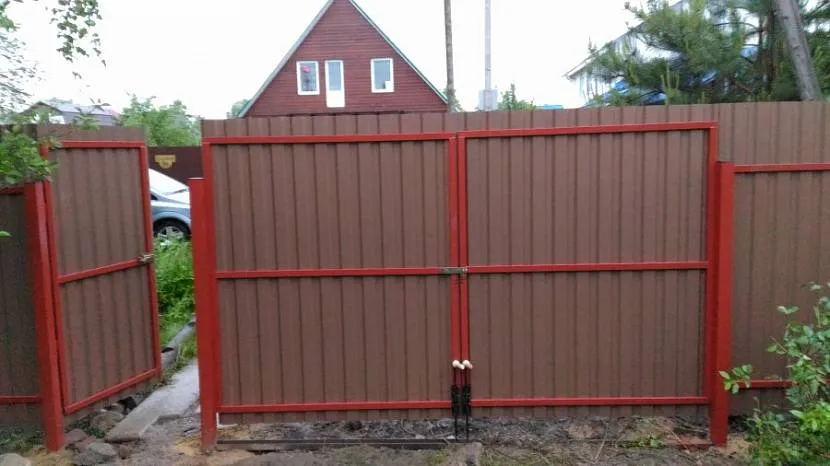

Ворота с калиткой, расположенной рядом Источник landshaftdizajn.ru

Высота, как правило, аналогична длине профлиста. Так, если полотно имеет размер 2 м, то ворота из профнастила с калиткой приподнимают на 20-50 см над землей для защиты кромки листа от осадков и растительности. На заказ некоторые изготовители предлагают разные варианты с шагом 0,5 м.

Смотрите в видео варианты красивых заборов из профнастила:

Столбы

Материалом для опорных элементов может служить металлический профиль квадратного или круглого сечения, деревянный массив. Первый вариант считается более надежным и долговечным решением. Как правило, это труба со стенками 3мм, поперечным сечением около 80 мм. Заготовки предварительно обрабатывают антикоррозионным составом длительного действия, который защищает металл при прямом контакте с грунтом.

Установка проводится на глубину не менее ⅓ от общей длины столба, но ниже уровня промерзания почвы. Заготовки должны иметь строго вертикальное положение. Для надежности дно лунки (ширина равна трем диаметрам столба) укрепляют утрамбованной насыпью из щебня с песком слоем 15-30 см. Остальное пространство заполняют цементным раствором (то же делают с полостью в профиле, если отсутствует верхняя герметичная заглушка). Стенки ямы рекомендуется укрыть рубероидом для защиты бетона.

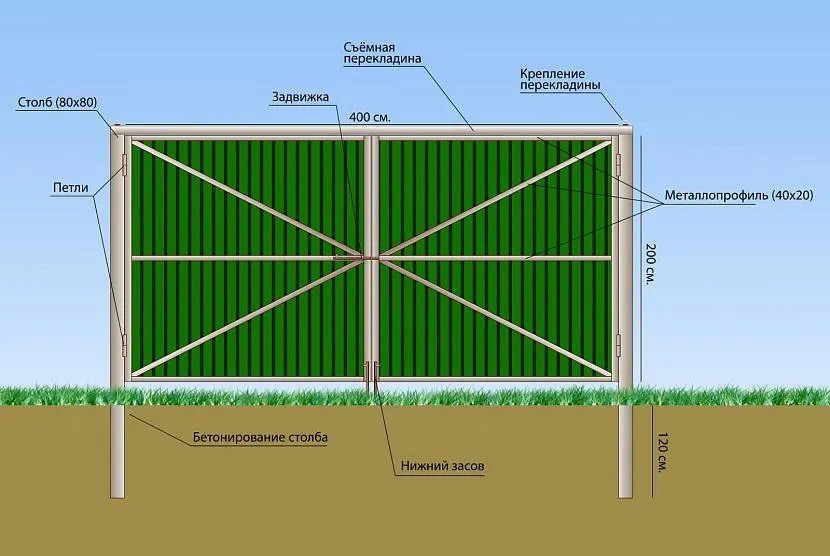

Схема устройства опорной конструкции Источник kuprnn.ru

Дополнительно опорные элементы можно задекорировать. Это может быть кирпичная кладка или обшивка с имитацией природных материалов. В таком случае будет заужен въездной пролет, поэтому в проекте нужно учитывать размеры готовых столбов заранее.

Каркас

Для каркаса ворот из профлиста применяется металлический профиль квадратного или прямоугольного сечения. Это могут быть заготовки размером 40*20 или 60*40 мм, – какую использовать, зависит от расчётов ветровой нагрузки. Для перемычек можно использовать трубы 20*20 мм. Толщина может составлять 2-3 мм.

Торцевой разрез проводится под прямым углом или в 45 градусов. Второй вариант увеличивает площадь сварного шва, что положительно сказывается на прочности соединения. Электроды, как правило, берут диаметром в 3 мм.

Усиление створок осуществляется посредством перемычек. Их приваривают горизонтально, по диагонали либо перекрестно. Дополнительно по периметру можно закрепить уголки из листового железа.

На готовой конструкции сварные швы зачищают и шлифуют. Всю конструкцию обезжиривают и покрывают грунтовочным составом. В завершение каркас окрашивают ЛКМ с антикоррозионными добавками.

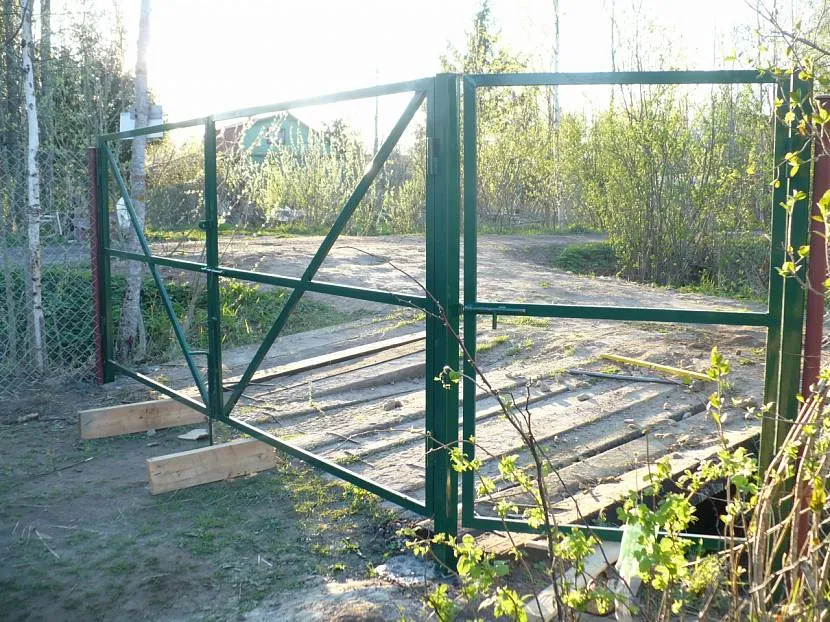

Готовый каркас к обшиванию Источник abgate.ru

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.

Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.

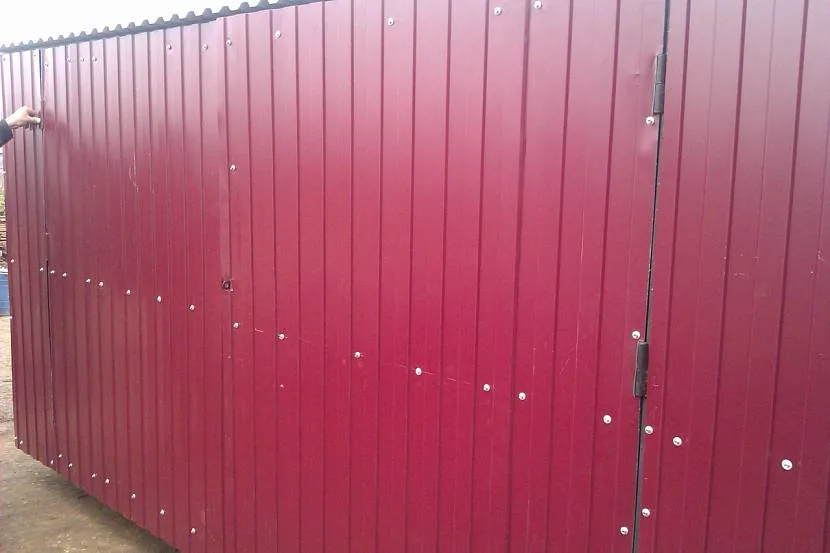

Расположение крепежа Источник images.ru.prom.st

В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.

Смотрите в видео пошаговую сборку ворот из профнастила:

Коротко о главном

Профилированное полотно стенового типа из тонколистовой стали мало весит, долго служит и справляется с высокими механическими нагрузками со стороны ветра, что актуально для устройства заборов и ворот с калитками.

Ворота и калитка из профнастила строят на каркасе из металлопрофиля. Опираются створки на столбы. Управление может быть ручным или автоматизированным.

Конструктивное исполнение может быть представлено одной или двумя створками распашного или раздвижного типа. Калитку либо отдельно располагают, либо встраивают в ворота.
