После завершения строительства кирпичного ограждения необходимо установить калитку на соответствующий кирпичный столб. Если рассматривать традиционные кирпичные столбы, то невозможно просто так установить ворота или калитку. Разговор также может идти о закладных для ворот в кирпичных столбах.

Калитка частного дома

Вернуться к оглавлению

Содержание материала

• Укладка кирпичной опоры забора
  • 1.1 Заливка фундамента
  • 1.2 Возведение кирпичной опоры
• Вероятные проблемы и способы их решения
• Крепление металлических ворот
• Как крепить ворота к кирпичным столбам
• Как закрепить калитку к кирпичному столбу
• Приблизительная стоимость

Укладка кирпичной опоры забора

Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

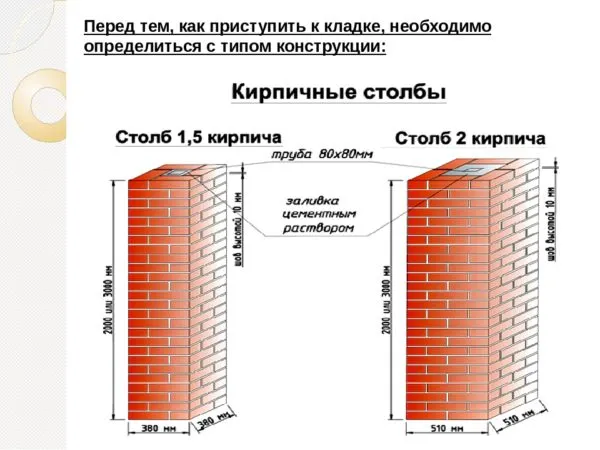

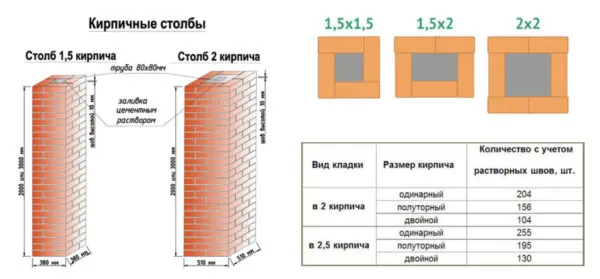

Схема с вариантами кладки столбов

В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.

Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.

Этот элемент не требуется лишь при установке кованой калитки или ворот в заборе.

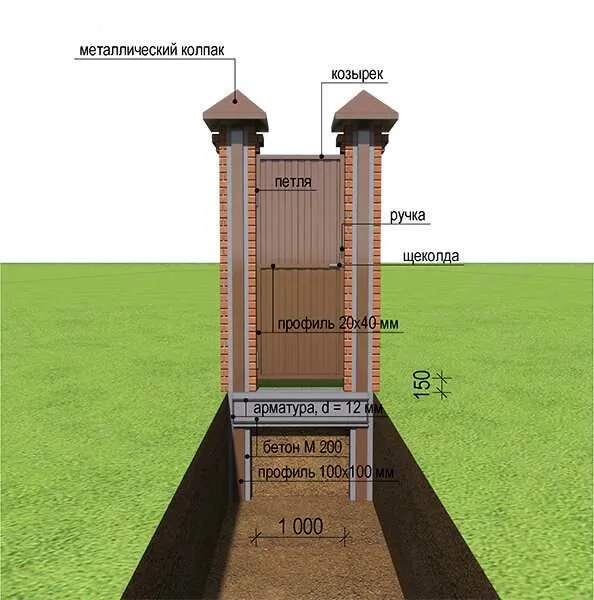

Чертеж для монтажа опоры без закладных деталей

Инструменты и материалы:

• грунтовочный состав;
• цементный раствор;
• болгарка;
• краска;
• уровень, отвес;
• электродрель, шуруповерт;
• защелка, замок;
• саморезы, болты;
• садовый бур, штыковая лопата.

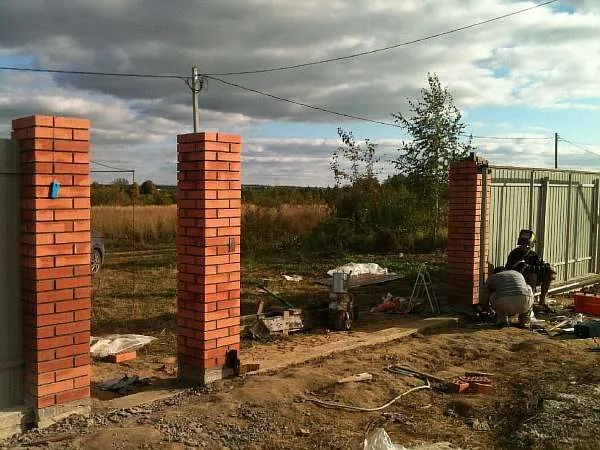

На фото ниже изображено строительство забора в деревне.

Установка столба для ворот забора

Заливка фундамента

Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:

1. Вначале нужно вырыть две ямы глубиной не меньше 1 м.
2. После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
3. Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
4. Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
5. Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
6. Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).

Эскиз для установки калитки без закладных элементов своими руками

Возведение кирпичной опоры

Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:

1. Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
2. В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
3. Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.

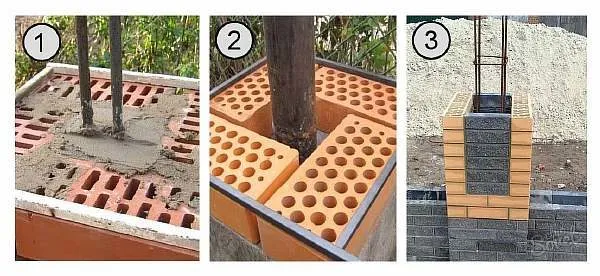

Последовательность строительства заборных столбов

Далее:

1. Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
2. После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
3. Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
4. Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.

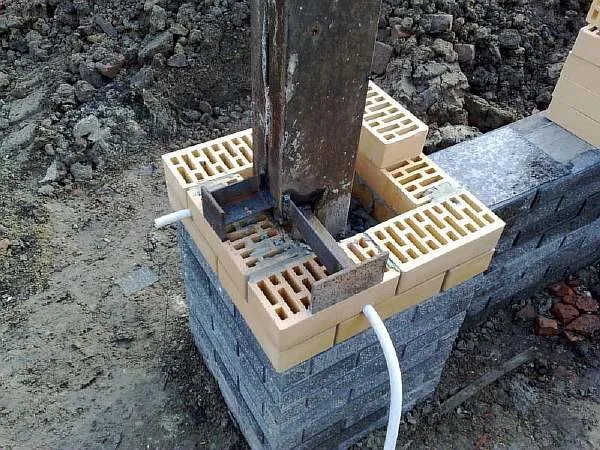

Закладные детали

Вернуться к оглавлению

Вероятные проблемы и способы их решения

Чаще всего проблемы, которые появляются во время укладки опор для забора – скручивание, а также разница в линейных размерах. Это обычно происходит по причине недостаточного контроля.

Во время укладки столбов зачастую верхние ряды получаются намного шире, чем ряды, уложенные снизу. Это может происходить постепенно, добавляется примерно 1 мм или же меньше, но практически во всех рядах.

Варианты кладки опор без закладных для ворот или калитки на анкерах

Вследствие этого на высоте двух метров ширина опоры забора значительно увеличивается в размерах. Потому самое главное – это соблюдать правильность укладки всех рядов кирпича.

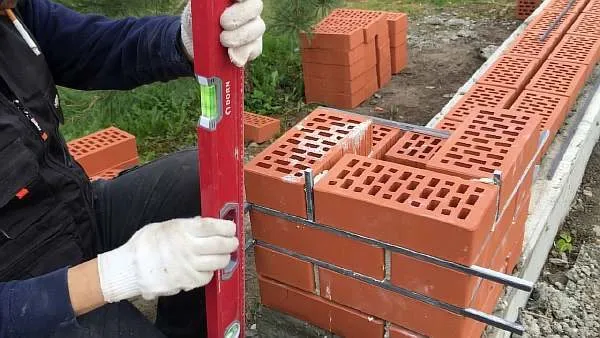

Производить контроль размеров опоры для забора или калитки одним лишь уровнем недостаточно. Как правило, применяется бытовой инструмент, у которого довольно высокая погрешность. Если уровень по длине 45–50 см, то даже небольшие отклонения невозможно увидеть.

Поэтому дополнительно необходимо использовать рулетку, выполняя примерку каждого ряда. Чтобы не тратить время на контроль укладки рядов, можно изготовить по размеру кирпичной опоры шаблон. С помощью него нужно проверять отклонения в каждом ряду.

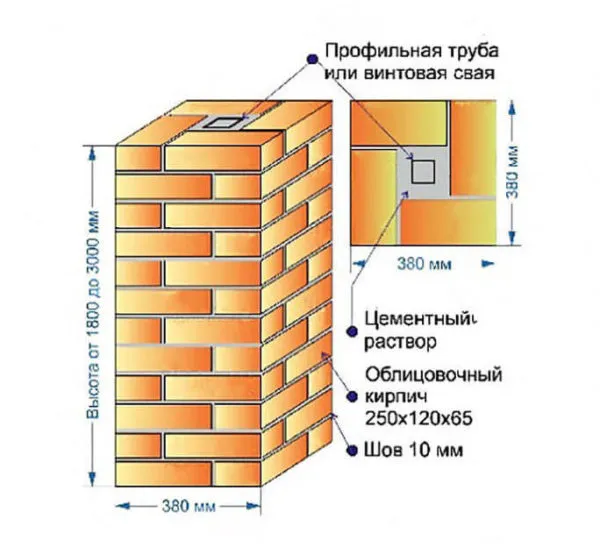

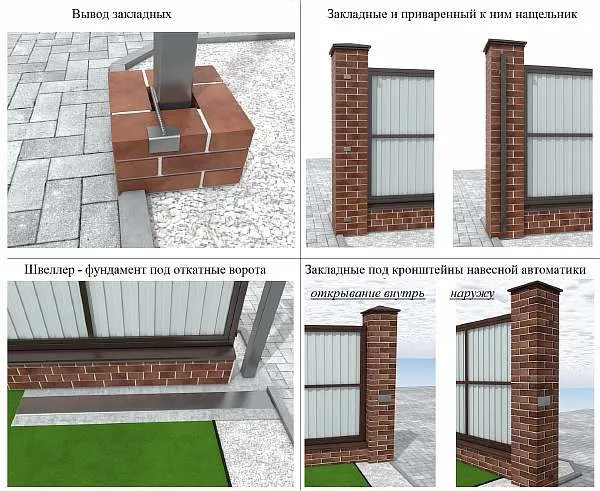

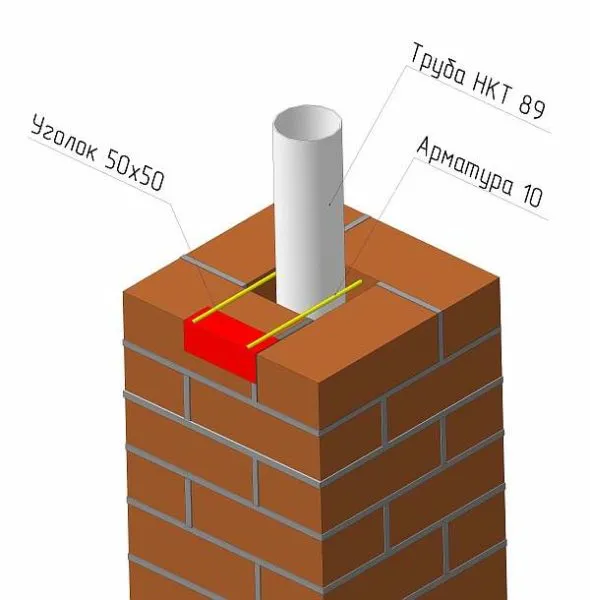

Схема устройства столба для забора из кирпича с закладными деталями

У начинающих мастеров кладка опор своими руками часто приводит к еще одной проблеме: грани опоры начинают смещаться, так столб скручивается по оси. Это создает множество проблем, поскольку к таким столбам сложно пристроить входную конструкцию. Потому во время кладки рядов необходимо четко контролировать углы.

Упростить задачу можно двумя уголками, которые прикручиваются к противоположным граням. Их временно закрепляют к нижним рядам, после чего используют для ориентира, укладывая кирпичи строго по уголку.

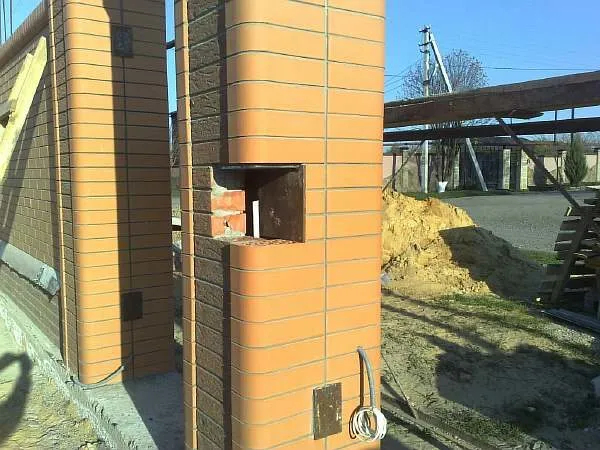

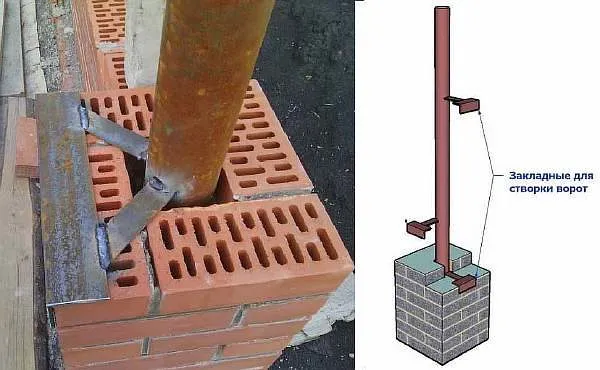

На фото изображена закладная деталь для установки ворот и калитки.

Закладная для крепления входной группы

Вернуться к оглавлению

Крепление металлических ворот

Ворота бывают нескольких видов – распашные, откатные, подъемные. Самостоятельно можно установить лишь откатные и распашные конструкции.

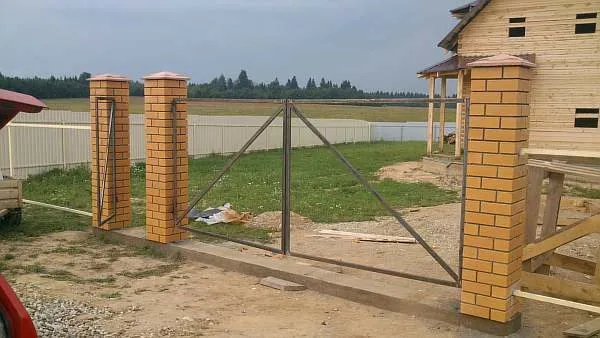

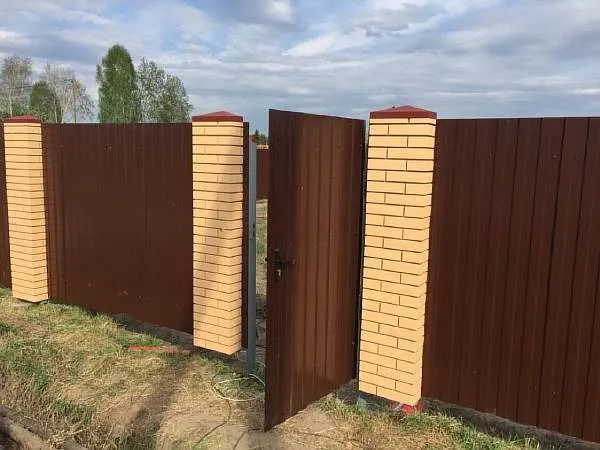

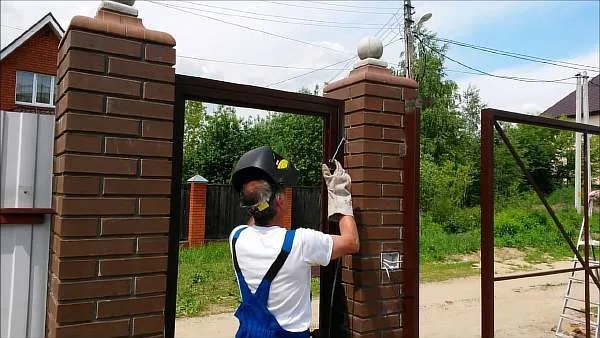

После монтажа ворот с калиткой на забор

Прежде чем закреплять ворота, необходимо подготовить:

• шарниры;
• сварочный аппарат;
• опоры;
• ровный брусок;
• болты.

Возможные варианты крепления откатных ворот

С учетом вида ворот различается способ монтажа:

1. Откатные ворота. Усиливаются вертикально установленной арматурой, крепление производится сваркой к закладным. Створки открываются с помощью роликовых тележек. К одной опоре закрепляют поддерживающую скобу – к верхней части закладного швеллера, уловитель – к нижней части второй опоры.
2. Распашные ворота. К закладным крепят петли либо кронштейны (для электропривода автоматической системы). Необходимо учитывать расстояние в 1 см от створки до закладной.

Ниже представлено видео, как установить ворота на кирпичные столбы.

Вернуться к оглавлению

Как крепить ворота к кирпичным столбам

Под калитку подкладывается брус сечением 10–15 см. Калитка уровнем устанавливается строго по вертикали. На одной опоре (с учетом открывания влево и вправо) размечают места крепежа вторых половин петель.

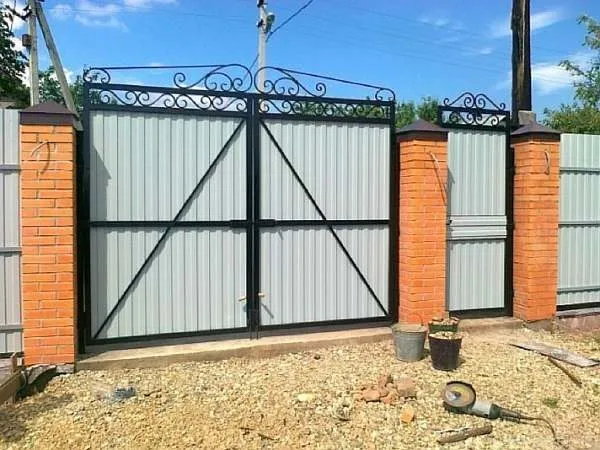

Монтаж ворот на даче

Причем нужно не забывать, что для нормального открытия створки калитки зимой полотно обязано находиться на расстоянии не менее 10 см выше уровня земли.

Отметив места крепления петель, их сваркой временно закрепляют к опорам. После проверки работоспособности калитки петли должны крепиться сплошным швом.

Установленная калитка между кирпичными столбами своими руками не должна сама закрываться либо открываться. В качестве дополнительного декора часто используется арка из различных кованых деталей, придающая более привлекательный вид всей конструкции.

Чертеж для крепления калитки и ворот

После завершения сварочных работ все швы зачищают болгаркой и грунтуют. Затем тщательно прокрашивают краской по металлу. Установленную в каркасе основную часть под замок закрывают полиэтиленом. Далее нужно установить ответную часть замка в опорный столб.

Вернуться к оглавлению

Как закрепить калитку к кирпичному столбу

Крепить петли калитки нужно не к закладным в опоре, а к квадратной профтрубе, которая перед этим должна фиксироваться к закладным с помощью сварки. Это равномерно распределит нагрузку от калитки и разгрузит кирпичную опору забора. Помимо этого, петли можно с легкостью установить ниже или выше.

Сварочные работы

Для калитки нужно сделать притворную планку, для чего можно выбрать профтрубу сечением 40х40х2. Эта деталь закрепляется к закладным в опоре. При этом закладные фиксируют к профильной трубе, которая находится в опоре.

Если створка калитки очень тяжелая и может согнуть опору, то, чтобы этого не допустить, низ швеллера в опоре защемляется. Под этим понятием понимают заливку швеллера цементным составом.

Однако в этом случае для более прочной фиксации швеллер приваривается к металлической ферме, которая уложена в траншее между опорами. Для создания этой фермы применяется уголок сечением 5х5 см.

Каркас калитки и распашных ворот

Монтаж калитки к кирпичным столбам требует точности предварительных подсчетов нагрузок на опоры. Необходимо произвести расчет нагрузок от калитки и выбрать необходимый размер швеллера, а также прочный кирпич.

Иначе опорный столб забора может просто не выдержать веса створки и прогнуться. Для этого чаще всего используется швеллер квадратным сечением 170 мм.

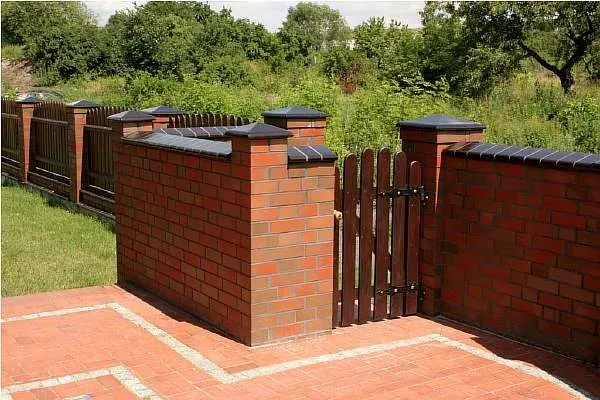

Красивое фото и удачное дизайнерское решение варианта дверцы представлено ниже.

Деревянная калитка в заборе на анкерах

Вернуться к оглавлению

Приблизительная стоимость

Рассчитывая смету, которая требуется для сооружения опор из кирпича, необходимо знать общую стоимость стройматериалов и работ (если нанимаются строители). Точный расчет произвести сложно, так как все зависит от способа укладки кирпича. Приблизительная цена кирпичных опор (высота – 2,1 м, ширина – 380х380 мм) с учетом материалов составляет около 9000 руб.

Монтаж в частном секторе

Кирпичные столбы – самый популярный и доступный способ установки входной группы.

Разнообразие видов и вариативные способы заполнения пролетов калиток и ворот позволяют подобрать самый подходящий материал для определенного участка и ландшафтного дизайна территории.

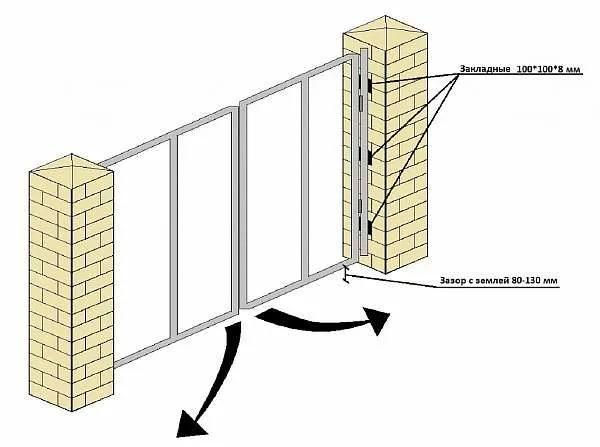

Эскиз крепления распашных ворот к закладным

Правильно залитый фундамент и качественно произведенные работы по укладке столбов сделают надежными установленные конструкции, которые смогут прослужить более 50 лет.

Как правильно установить ворота на кирпичные столбы?

Установка ворот на кирпичные столбы — это довольно сложный процесс, который требует определенных знаний и навыков. Ниже приведены основные шаги, которые нужно выполнить для правильной установки ворот на кирпичные столбы:

1. Измерьте ширину проема и установите столбы на расстоянии, которое позволит установить ворота в проем без каких-либо проблем.

2. Установите крепежные элементы на верхнюю часть каждого столба. Они должны быть расположены на одном уровне и должны быть установлены на глубину не менее 50 мм от края столба.

3. Подготовьте ворота, чтобы их можно было легко установить на крепежные элементы на столбах. Если ворота слишком тяжелые, то для их установки потребуется несколько человек.

4. Установите ворота на крепежные элементы на столбах. Обратите внимание на то, чтобы ворота были установлены ровно и на одинаковом расстоянии от каждого столба.

5. Закрепите ворота на крепежных элементах с помощью болтов и гаек. Проверьте, чтобы ворота были установлены прочно и не имели никаких провисаний или искривлений.

6. Отрегулируйте петли на воротах так, чтобы они были правильно расположены и не требовали дополнительной корректировки. Также убедитесь, что замки и ручки работают должным образом.

7. Добавьте элементы отделки, такие как крышки на столбы, чтобы придать установке ворот более завершенный и эстетически приятный вид.

Важно следовать указанным шагам и обращаться за помощью к профессионалам, если у вас нет достаточного опыта в установке ворот на кирпичные столбы. Неправильная установка может привести к повреждению ворот, столбов или даже к травмам.
