   Долгое время меня мучила идея увеличить количество скамеек на участке, но не удавалось найти подходящего чертежа. Однако меня осенило, что можно просто сделать копию уже имеющейся скамейки. Эта скамейка была передана нам вместе с другим дачным инвентарем и верой и правдой служила не менее шести лет, выдерживая дожди и снегопады. Если вас интересуют чертежи для создания подобной скамейки, мы готовы поделиться ими.

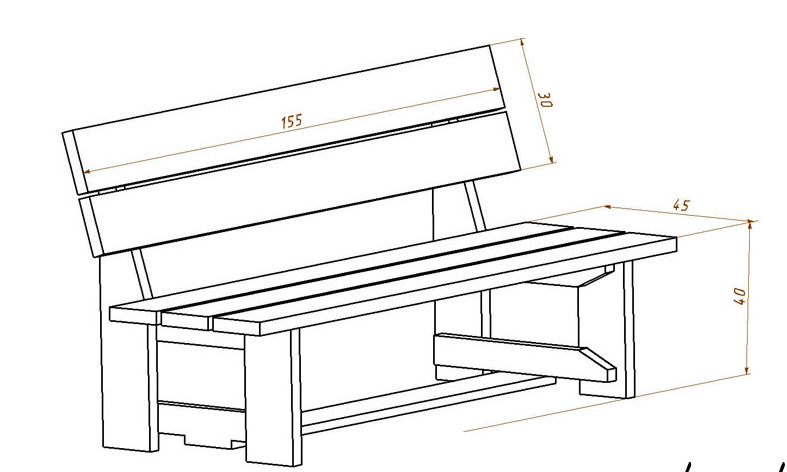

   Я снял размеры с «образца» и получилось вот что:

   В качестве материала выступает рейка 50х50, для сидений я распустил обрезки половой доски. Получились рейки 60х35, хотя в оригинале используются более толковые 75х30, но мне негде было их взять, а долго строгать не хотелось.

   Всю необходимую рейку следует напилить в размер, обстрогать, срезать указанные на чертеже углы. Подрезать опорные ножки нужно в самом конце, не сразу!

   Отверстия я делал по ходу, за исключением трёх, указанных на чертеже, для крепления использовал глухари 8х90, соответственно сверлить нужно сверлом 6 мм.

   Итак, сборка.

   1) Соединяем болтом 1 (Б1 на чертеже) детали 1 и 2. Я подкладывал под каждый глухарь шайбу для прочности.

   2) Прикладываем деталь 3 так, чтобы её верх попал на отметку 380 мм, как указано на чертеже и сверлим отверстие насквозь, сразу в обеих деталях. Закручиваем глухарь Б2.

   3) Прикладываем деталь 4 к детали 2 и слегка вращая её вокруг Б1 Делаем наклон спинки (1) относительно сиденья (4) комфортным. Мне было легче, т. к. у меня была готовая скамейка и я примеривался по ней.

   4) Сверлим отверстие в точке пересечения деталей 2 и 3 и закручиваем глухарь Б3

   5) Прикладываем деталь 4 так, чтобы она имела хорошее пересечение с деталью 3 и плотно прилегала к детали 2. Сверлим отверстия и закручиваем глухари Б4 и Б5.

   Боковина собрана!

   Точно так же, только в зеркальном варианте собираем вторую боковину.

   Теперь нужно набить рейки сидения и спинки. Это очень просто и вряд ли требует пояснений. Длина реек 120-150 см, отступ от края рейки до гвоздя на стороне сиденья 12 см, на спинке — 7,5 см. Я сначала делал заготовки для сидения, вбивая гвозди в рейки на земле, а потом уже собирал скамейку.

   Важным элементом является укосина, которая на чертеже не показана, но видна на фото. Это рейка длиной 500мм, с обрезанным под 45 градусов концом. Её следует закрепить глухарём в боковине через отверстие Б6, а после прибить к нижней рейке спинки гвоздями.

   Чтобы обрезать ножки ровно я ставил лавку на ровную поверхность, прикладывал рядом с ножкой толстую доску и отмечал «горизонталь» на всех 4-х ножках по очереди. После отпиливал на уже готовой скамейке с укосинами.

   Ну и финишная обработка. Со всех реек сидения и спинки необходимо снять фаски (шкуркой, рубанком, фрезером…) и хорошенько зашкурить поверхность, чтобы не было заноз. Окрашивание, лакировка и т. п. — на вкус мастера.

   Чтобы сделать две лавки у меня ушло примерно 5 часов (вместе с измерениями).

2. Регистрация: Сообщения:

   79

   Благодарности:

   44

   FoX13

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   44

   Адрес:

   Воронеж

   Вторая фотография, деталь номер два, отсутствует один размер.

3. Регистрация: Сообщения:

   20

   Благодарности:

   48

   real310

   Участник

   Регистрация: Сообщения:

   Благодарности:

   48

   Адрес:

   Москва

   Точно: о(
   Ну я доеду на неделе — измерю и напишу.
   65 что ли. по памяти…

4. Регистрация: Сообщения:

   110

   Благодарности:

   44

   ADmitriy

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   44

   Адрес:

   Москва

   @real310, спасибо за чертежи!
   Пожалуйста добавьте данные:
   размер детали 2
   Ваш угол наклона спинки, т. е. угол между деталью 4 и 1

5. Регистрация: Сообщения:

   20

   Благодарности:

   48

   real310

   Участник

   Регистрация: Сообщения:

   Благодарности:

   48

   Адрес:

   Москва

   @ADmitriy
   Вот как написал, так и есть.
   65 мм — это недостающий размер.
   Угол наклона получится сам собой, если соединять детали последовательно, как я описываю.
   Седушке просто некуда будет деться.
   Ну или. мне нечем его измерить, угол этот: о(

6. Регистрация: Сообщения:

   110

   Благодарности:

   44

   ADmitriy

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   44

   Адрес:

   Москва

7. Регистрация: Сообщения:

   110

   Благодарности:

   44

   ADmitriy

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   44

   Адрес:

   Москва

   @real310, стал собирать, но указанных Вами размеров все же не хватает — на каком расстоянии деталь 2 крепится к детали 4, от скошенного края детали 4?

8. Регистрация: Сообщения:

   20

   Благодарности:

   48

   real310

   Участник

   Регистрация: Сообщения:

   Благодарности:

   48

   Адрес:

   Москва

   @ADmitriy

   Да просто достаточно, чтобы 4 к 2 прилегала плотно.
   Там не rocket science, вроде бы.
   Ну, то есть, я могу точно всё замерить, если нужно, но мне кажется, что смысла в этом будет немного. Все равно небольшой плюс-минус присутствует.

9. Регистрация: Сообщения:

   17.697

   Благодарности:

   Юзеф

   Супер-Модератор

   Юзеф

   Супер-Модератор

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Россия, Смоленск

10. Регистрация: Сообщения:

    20

    Благодарности:

    48

    real310

    Участник

    Регистрация: Сообщения:

    Благодарности:

    48

    Адрес:

    Москва

    @Юзеф
    ну ващет это их криворукость.
    когда имя копипастишь, то так получается.
    а как ответить, не копируя его и не набирая я вообще не втыкаю: о)

11. Регистрация: Сообщения:

    110

    Благодарности:

    44

    ADmitriy

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    44

    Адрес:

    Москва

    Ура!
    Благодаря @real310 сваял скамейку

    Вложения:

12. Регистрация: Сообщения:

    20

    Благодарности:

    48

    real310

    Участник

    Регистрация: Сообщения:

    Благодарности:

    48

    Адрес:

    Москва

    Укосины только забыли, кажется.

13. Регистрация: Сообщения:

    17.697

    Благодарности:

    Юзеф

    Супер-Модератор

    Юзеф

    Супер-Модератор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Россия, Смоленск

14. Регистрация: Сообщения:

    20

    Благодарности:

    48

    real310

    Участник

    Регистрация: Сообщения:

    Благодарности:

    48

    Адрес:

    Москва

    Я не знаю, мои все три отлично стоят и не думают опрокинуться.
    Вы ж не там нарисовали место приложения силы при сидении.
    Оно ж аккурат посердине — не на спинке же сидят.

15. Регистрация: Сообщения:

    110

    Благодарности:

    44

    ADmitriy

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    44

    Адрес:

    Москва

    Все верно — мне выходных не хватило
    Опрокидывания нет, ни самопроизвольного ни под нагрузкой. Устойчивость отличная.
