Печь на отработанном масле своими руками: схема, чертежи (фото и видео)

Ранее использованное масло обычно утилизировалось, но сейчас многие мастера находят для него полезное применение. Отопление гаража, бани, дачи или теплицы с помощью печи на использованном масле является эффективным использованием материала. Она часто представляет собой мобильную конструкцию, которую можно легко перемещать.

Содержание:

• Создание обогрева из простых материалов
• Еще два варианта масляного печного обогрева помещения

Суть работы печки заключается в заливке отработавших свой срок остатков масла.

Принцип работы печи на отработке основан на заливке отработавших свой срок остатков масла, его воспламенении и регулировании мощности.

Основными положительными качествами печи, которая работает на отработке масла, являются:

• простота установки и эксплуатации;
• экономичность (теплоотдача печи достигает 15 кВт/ч, что сопоставимо с электрическим обогревателем);
• абсолютная экологичность (не выделяет в атмосферу загрязняющих веществ);
• невозможность ее поломки;
• функционирование при любой температуре;
• универсальность (выступает в качестве как котла отопления, так и печи для приготовления пищи);
• подключение к различным отопительным системам;
• пожаробезопасность.

Создание обогрева из простых материалов

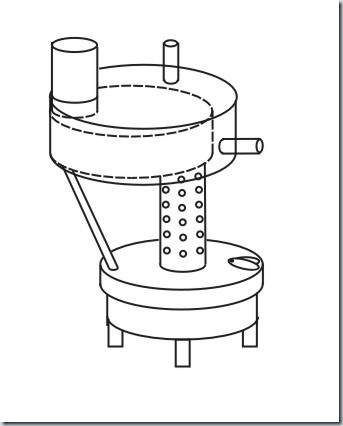

Принцип работы печи с отработанным маслом.

Существует несколько различных вариантов установки своими руками печи на отработанном машинном масле. Для того, чтобы печь на отработке была удобна в монтаже и проста в обслуживании, следует рассмотреть возможность реального ее сооружения своими руками из подручных материалов.

Для создания своими руками печи на отработанном масле нам потребуются:

• металлический уголок;
• металлические трубы;
• лист металла;
• отрезной круг;
• болгарка;
• сварочный аппарат;
• уровень;
• рулетка;
• металлическая емкость;
• насос для подачи масла;
• циркуляционный насос;
• горелка;
• воздушный компрессор;
• котел с расширительным и встроенным в него бачком.

Многие могут найти корпус старого или вышедшего из строя компрессора (например, от ненужного холодильника). Его можно использовать в качестве топочной камеры. Если такого в наличии нет, то вполне возможно заменить его любым старым баллоном. Металлическая тонкостенная любая труба длиной 4 м и диаметром 8-10 см может стать радиатором и вытяжкой. Для дополнительного радиатора потребуется еще одна труба длиной 4 м.

На первоначальном этапе сооружения печи на масле следует подобрать небольшую территорию или помещение для ее местонахождения. Вполне подойдет гараж.

Подготовив необходимые инструменты и нужные для конструкции материалы, можно начинать монтаж печи на масле. Для того, чтобы расположить печь на отработке горизонтально, необходимо изготовить для нее ножки. С этой целью при помощи отрезного круга и болгарки нарезаются куски металлического уголка длиной в 20 см. Они своими руками привариваются полуавтоматом или электросваркой к корпусу будущей печи на масле.

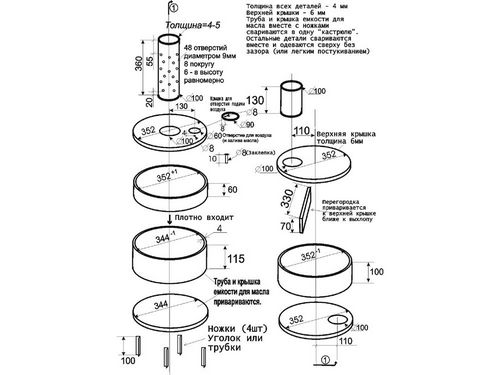

Чертеж печи с отработанным маслом.

Установив корпус в вертикальное положение, в верхней его части прорезается отверстие для дальнейшей вытяжки печи на масле. Отверстие должно соответствовать диаметру приготовленной трубы. Поскольку небольшой радиус для отверстия выполнить болгаркой затруднительно, сделать вырез лучше всего при помощи сварки. Сваркой также приваривается вертикальная труба к вырезанному отверстию.

Далее создание печи на отработанном масле предусматривает вырезание с помощью отрезного круга и болгарки небольших отверстий в трубе вытяжки. Они располагаются на расстоянии 10 см друг от друга, начиная от корпуса и до полуметровой высоты трубы. В этой же трубе на расстоянии 1 м от пола выполняется похожее отверстие для крепления дополнительного радиатора. В данном случае следует применить сварку. Вторая труба должна крепиться и располагаться вдоль стены строения и параллельно полу.

В верхней части корпуса будущей печки на масле прорезается отверстие размером примерно 5 см в диаметре. Оно будет использоваться для дальнейшей заливки отработанного масла. При наличии в помещении свободного места эту конструкцию можно дополнить и другими функциями. К примеру, на радиаторе, расположенном в горизонтальном положении, можно прикрепить металлический лист. На нем будет удобно подогревать воду или пищу.

Такая модель печи на масле, сделанная своими руками, обладает высоким КПД и довольно компактна. Ее легко выполнить из доступных подручных материалов. В летнее время года при необходимости ее можно демонтировать.

Вернуться к оглавлению

Еще два варианта масляного печного обогрева помещения

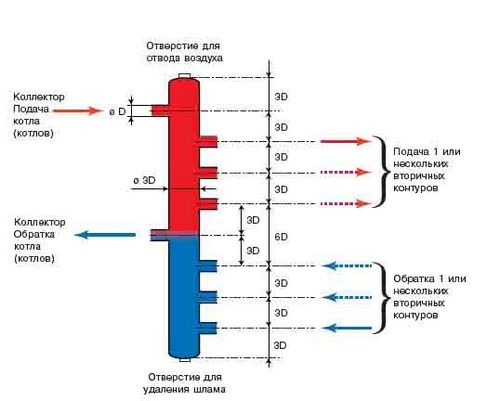

Схема масляного отопителя.

Существует еще такой способ создания печи на отработанном масле. К камере сгорания следует прикрепить три опорных стойки из уголка длиной 20 см. Для изготовления рефлектора в виде боковых цилиндрических стенок применяется любая металлическая емкость. Рекомендуется использовать толстостенную трубу. Детали соединяются с помощью сварки.

В топочной камере своими руками выполняется отверстие диаметром 50 мм. Оно позволит разжигать масло и регулировать подачу воздуха с помощью стального затвора. Емкость для подачи масла, которое поступает самотеком, следует соединить с печью на отработке патрубком из стальной трубы таким образом, чтобы получился принцип сообщающихся сосудов.

Верхняя часть печи состоит из дополнительного рефлектора, который соединен с ее нижней частью. Он имеет такой же диаметр, как и нижний элемент. Емкость отделяется стальной пластиной, чтобы избежать во время розжига системы ненужного воспламенения. К рефлекторам крепятся две трубы: первая предназначена для подачи холодного воздуха, а вторая — для отвода горячего.

При необходимости можно подать горячий воздух в другое соседнее помещение. Для этого к верхнему дефлектору следует подключить вентилятор, который будет обеспечивать достаточную мощность подачи воздуха.

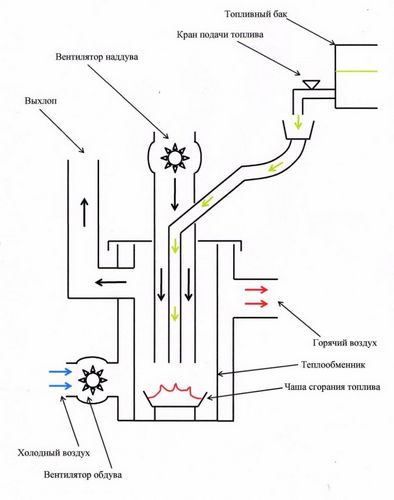

Схема печи на отработанном машинном масле.

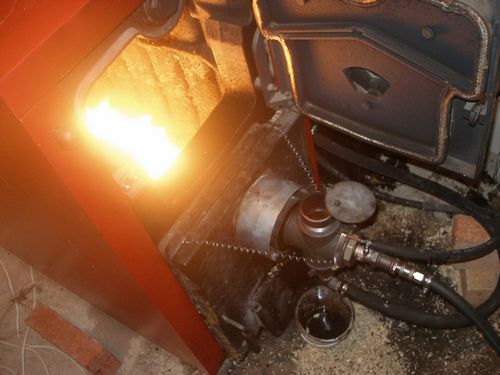

Третий вариант монтажа печи на отработанном машинном масле более сложный и состоит в следующем. Принцип работы такой печи заключается в использовании двух камер. Если первая камера (принудительного испарения) служит для подготовки рабочей смеси, то в другой камере происходит общее сгорание, куда смесь поступает при помощи нагнетания встроенным специальным вентилятором.

На начальном этапе в принудительную камеру для испарения по шлангу подается отработка из топливного бака. Этот процесс осуществляет масляный насос. Для изготовления такой камеры, нужно использовать отрезок прочной и толстой трубы, которая будет выдерживать температуру до 400°С.

В центре такой камеры необходимо поместить небольшую трубку, используемую для подачи воздуха, нагнетаемого в нее с помощью вентилятора. Таким образом, притоки воздушных масс будут обогащать масляные испарения при сгорании в рабочей камере, а нагреваемый теплоноситель будет циркулировать по трубным магистралям.

Печь на отработанном масле является довольно неприхотливым оборудованием. Ее обслуживание заключается в:

• периодической очистке дна камеры;
• сливе воды, которая отстоялась;
• удалении масла из бака.

Очистка печи осуществляется в зависимости от типа масла. Максимальное количество шлака возникает в печном оборудовании, работающем на синтетическом или трансмиссионном масле.
