Дымоходы для твердотопливных котлов своими руками: чертежи, схема, фото и видео пошаговая инструкция

Текст может быть перефразирован так: Известно, что кирпичный дымоход служит для выбрасывания испарений, выделяемых при работе твердотопливных котлов, газовых котлов и каминов. Существуют два типа дымоходов по способу установки: надсадный, устанавливаемый непосредственно на котел или печь, и коренной, удаленный от печи с помощью системы труб.

Содержание:

• Конструкция
  • Стандартные требования
  • Кладка нижней части
  • Изготовление распушки – потолочное расширение
  • Строительство «выдры»
  • Верхняя часть трубы с расширением

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью  более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

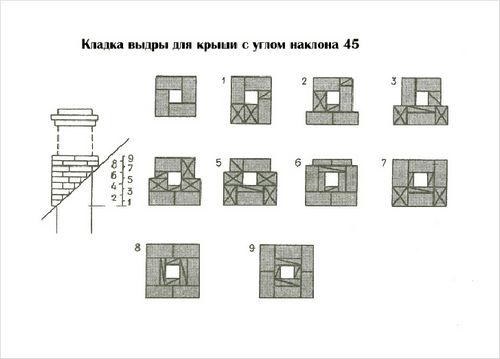

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д., выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

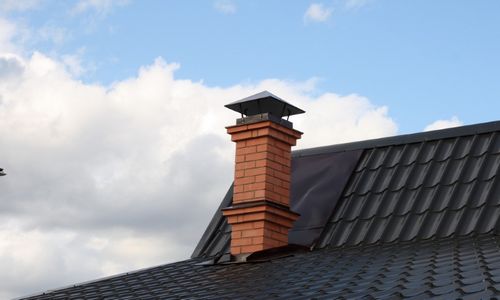

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

Последовательность работ

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно
