Флюгарка на дымоход + чертежи

При строительстве и обслуживании частного дома, важно учитывать каждую деталь. Оформление дымохода с помощью флюгарки важно не только для внешнего вида, но и для защиты трубы. Мы рассмотрим различные виды флюгарок, их работу и процесс самостоятельной изготовления в детальном анализе.

Содержание:

• Конструкция
• Разновидности моделей
• Функциональное предназначение
• Принцип работы
• Самостоятельное изготовление
  • Предварительный этап
  • Сборка
• Заключение

Конструкция

Колпак, венчающий оголовок дымохода, носит различные названия. При упоминании о козырьке, зонтике, дымнике или грибке речь идет об идентичных конструкциях. Их внешний облик изменчив, но основные элементы совпадают. Классическая модель флюгарки включает следующие детали:

• Защитный зонтик. Крыша над дымоходом обладает различными формами: пирамидальной, конусообразной, полукруглой, имитацией двух или четырехскатных крыш и других более сложных оформлений. Основная задача зонтика – предотвратить попадание в дымоход осадков, мелкого мусора или проникновения птиц.
• Фартук-капельник. Предназначение элемента – защита оголовка дымохода от осадков, ниспадающих с зонтика флюгарки. Он способствует увеличению периода эксплуатации трубы, предотвращает развитие коррозии и появление грибка.
• Кронштейны. Детали для соединения верхней части флюгарки с фартуком производят из листовой нержавеющей стали. Количество кронштейнов рассчитывается исходя из габаритов дымохода и веса верхней части колпака. Монтаж осуществляется путем сварочных работ.

Максимально удобная модель флюгарки для эксплуатации и профилактического обслуживания – колпак с открывающейся крышкой. Такая конструкция облегчает процесс чистки дымохода за счет отсутствия потребности снятия всего зонтика в целом.

Для изготовления своими руками колпака на трубу в основном применяют оцинкованную сталь, реже для этих целей берут алюминий или медь.

Внимание! Ключевое условие при выборе материала – устойчивость перед процессами коррозии и влиянием высоких температур.

Разновидности моделей

Многообразие видов дымоходов является причиной выпуска различных моделей колпаков на трубу. Среди ассортимента строительных магазинов встречаются следующие конструкции:

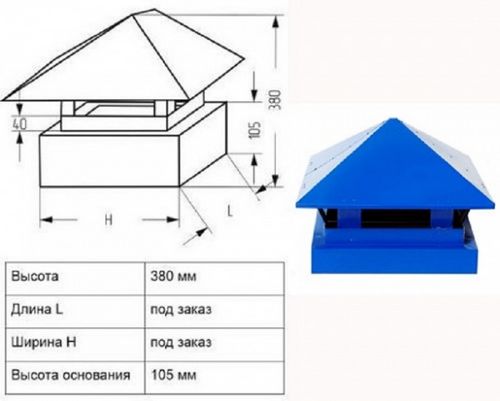

• Стандартный дымник. Его зонтик обладает пирамидальной формой и крепится к фартуку капельнику с применением кронштейнов. Для производства используется листовой металл.

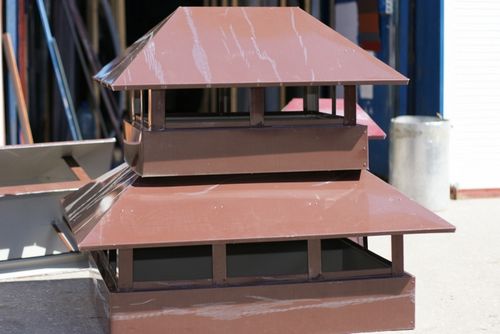

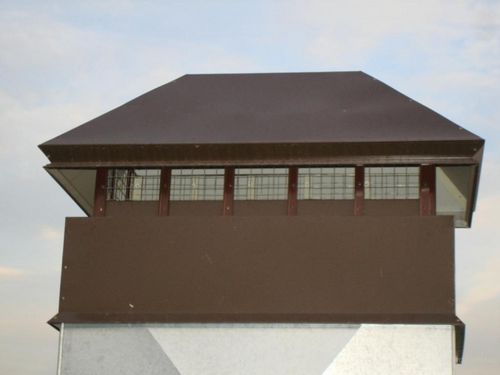

• Четырехскатный колпак. Верхняя часть конструкции идентична вальмовой четырехскатной крыше. Преимущественно подобную флюгарку монтируют на прямоугольную трубу из кирпича.

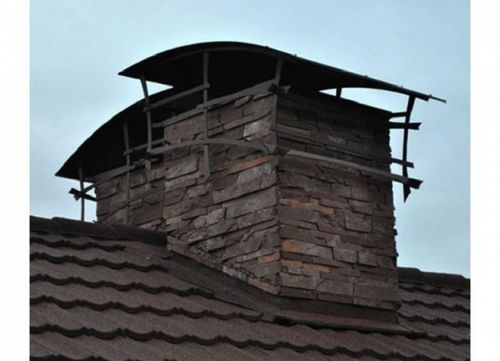

• Дымник с полукруглым зонтиком. Оптимально сочетается с крышей домов, архитектура которых имеет европейское направление. На увеличение тяги дымохода это не отражается, но декоративный эффект налицо.
• Плоская флюгарка удачно вписывается в концепцию стиля минимализм, но наименее эффективна с точки зрения полезной эксплуатации. Ее зонтик подвержен скапливанию снежного покрова, в результате чего кронштейны склонны к деформации.

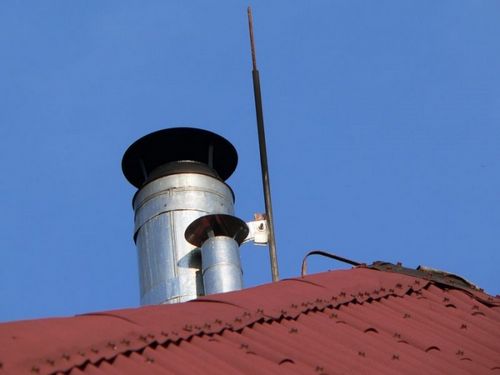

• Для дымохода круглого сечения подходит флюгарка аналогичных контуров с крышей в виде конусообразного зонтика. Отличительная черта моделей – отсутствие капельника.

Перечисленные конструкции флюгарки могут обладать дополнительными элементами различного предназначения:

• заслонки;
• откидные дверки;
• решетки от птиц;
• двойные крыши.

Чертежи для изготовления колпака на трубу своими руками должны содержать все нюансы конструкции.

Замечание! Выбор той или иной детали должен быть аргументирован с точки зрения улучшения эксплуатационных свойств. Излишние элементы декора могут спровоцировать возникновение в дымоходе шумов и уменьшить срок его службы.

Функциональное предназначение

Существует несколько целей, которых стремятся достигнуть при монтаже на дымоход флюгарки. Среди основных задач следует отметить следующие пункты:

• Защищает дымоход от попадания внутрь осадков. Это препятствует увеличению расхода топлива и распространению в конструкции грибка.
• Благодаря наличию флюгарки кирпичная труба меньше подвержена разрушительным процессам.
• Колпак создает преграду для проникновения внутрь мелкого мусора или птиц.
• Ограничение распространения искр, что повышает уровень пожарной безопасности.
• Отдельные модели, оснащенные дефлектором, увеличивают тягу в дымоходной трубе. Особенности их работы будут рассмотрены далее.

Считать, что флюгарка успешно справится с образованием в дымоходе конденсата, ошибочно. Процесс скопления жидкости спровоцирован разностью температур, когда с одной стороны на стенки воздействуют продукты сгорания, а с другой – холод атмосферы. Колпак не способен защитить трубу от такого влияния.

Принцип работы

Ситуации, когда возникает задымление системы дымоотвода, не единичны. Причины их возникновения следующие:

• Сильные порывы ветра, которые провоцируют проникновение в дымоход воздуха. Результатом становится уменьшение силы тяги и задымление помещения.
• Неправильно спроектированный узкий дымоход, который не обеспечивает формирование необходимой тяги.
• Недостаточная высота дымохода, препятствующая созданию требуемого давления для тяги.

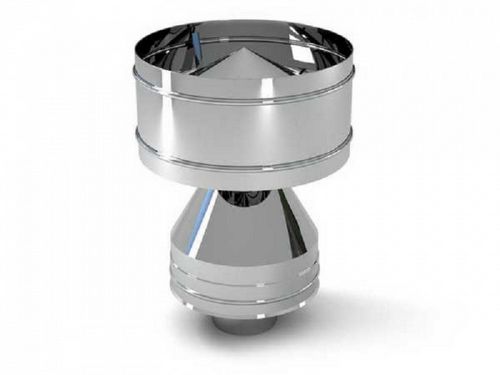

Каждую из этих проблем призвана решить флюгарка с дефлектором, один из вариантов которой представлен на следующем фото:

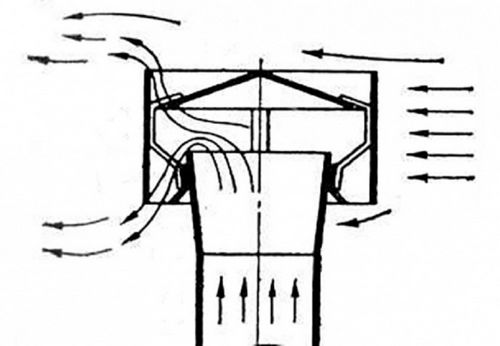

Принцип работы конструкции основан на проникновении потоков воздуха в верхний цилиндр. Интенсивное перемещение воздушных масс способствует увеличению силы тяги в дымоходе. Следующая схема наглядно демонстрирует действие флюгарки с дефлектором.

Минусом подобной конструкции является снижение эффективности в случае отсутствия постоянного потока ветра.

Самостоятельное изготовление

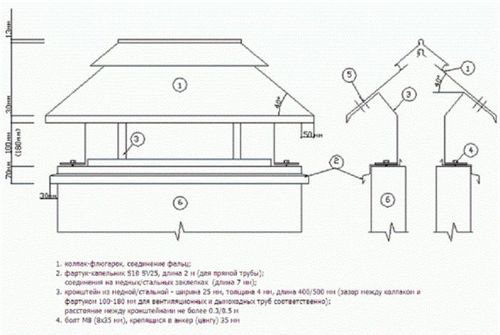

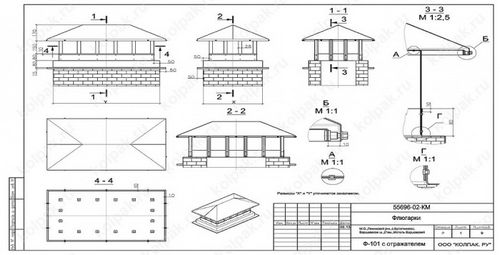

Изучив чертежи флюгарок, для самостоятельного изготовления конструкции можно взять готовый проект, изменив его размеры в соответствии с существующим дымоходом. При наличии достаточного опыта и знаний, чертеж дополняют собственными наработками и деталями, без ущерба для эксплуатационных свойств флюгарки.

Предварительный этап

На подготовительном этапе обязательно продумывают все ключевые моменты изготовления флюгарки, среди которых:

• Грамотно подобранные размеры колпака способствуют выполнению поставленных целей. В противном случае эффективность установки защитной конструкции сводится к нулю.
• Подбор или составление собственного чертежа флюгарки на дымоход.
• Выбор материала. В качестве приемлемых вариантов для конструкции колпака рассматривают оцинкованную сталь или листовой металл с полимерным напылением. В промышленных масштабах для производства флюгарки применяют медь и сплав цинка с титаном.
• Защитная сетка на колпаке создает надежную преграду для проникновения птиц в дымоход.
• Экран с теплоотражающими свойствами. Подобный элемент флюгарки препятствует перегреву полимерного покрытия на дымоходе.
• Форма капельника для полноценной защиты дымохода от осадков, ниспадающих с верхней части колпака.

Сборка

Простая конструкция флюгарки не предполагает сварочных работ, вся сборка будет осуществляться с помощью заклепок. Для работы с колпаком потребуются ножницы по металлу, листогибы и маркер. Основные усилия будут направлены на создание нижнего элемента флюгарки – капельника. Процесс изготовления защитного колпака на дымоход состоит из следующих шагов:

• Чертеж с помощью маркера переносится на лист металла. Уголки лучше отрезать сразу, также делают насечки по центральной линии.
• На краю стола фиксируют металлический уголок, предназначенный для качественного сгиба деталей флюгарки.
• Нижняя часть фартука, прилегающая к дымоходу, загибается по краям на 45^о.
• Дальше для создания капельника флюгарки листы дважды сгибают под прямым углом в противоположных направлениях.
• Фальцы заготовок формируются листогибами.
• Подготовив четыре детали фартука флюгарки, переходят к их соединению.
• Для формирования кронштейнов неширокие полоски металла также изгибаются под прямым углом.
• Дальше переходят к конструированию верхней части защитного колпака на дымоход.
• Зафиксировав кронштейны на фартуке, им придают форму, соответствующую конструкции крыши над дымоходом.
• Закончив монтаж всех элементов флюгарки, ее крепят на дымоход.

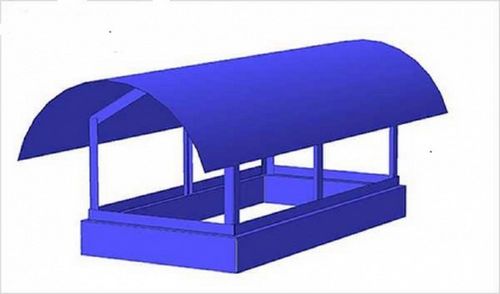

Помимо двускатной крыши, достаточно несложно изготовить на дымоходную трубу конструкцию арочной флюгарки.

Заключение

Подробности процесса создания на дымоход легкого колпака изложены в следующем видео:
