Я собирался создать «привод откатных ворот своими руками» на базе старого шуруповерта, воспользовавшись редуктором от вышедшей из строя болгарки. Для механизма передвижения хотелось применить цепь и звездочку, но обнаружилось, что это вызывает трудности с поиском подходящих деталей.
Первый вариант привода
- Первый вариант привода
- Вторая «светлая» идея привода откатных ворот
- Третий вариант привода (почти рабочий)
- Четвертый вариант привода ворот (рабочий)
- Популярное на этом блоге

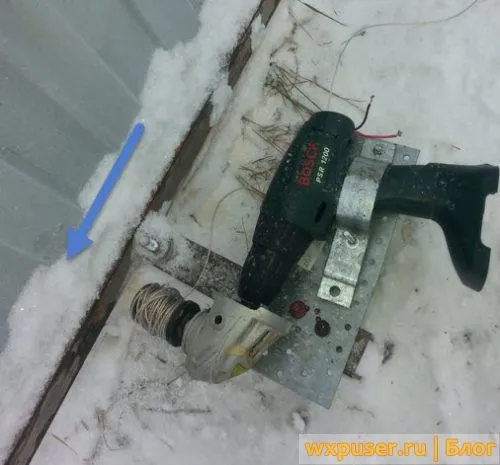

С помощью тросов и блочков, подвешиваем груз, так что бы ворота постоянно стремились откатиться в положение «открыто». Двигатель с самодельным шкивом из куска трубы с наваренной шайбой (см фото), накручивал бы трос, и тянул ворота в положение «закрыто», по достижению его, срабатывал бы концевик. Синяя стрелка указывает направление закрывания.
Схема оказалась не надежной, шуруповерт разматывал тросик, быстрее чем открывались ворота, под тяжестью груза. В итоге тросик перехлестнуло и оборвало. Схема может быть рабочей, если двигатель будет медленнее крутить.
Вторая «светлая» идея привода откатных ворот

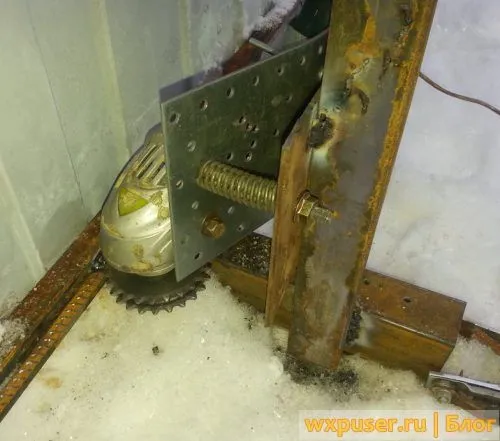

Будем тянуть с помощью сдвоенной звездочки (была в наличии) за арматуру, приваренной к воротам. Выглядит после сборки вот так. Пружина прижимает звездочку к арматуре, с другой стороны есть упорный ролик (см фото сборки ворот)
Идея оказалась тоже не очень рабочей, большие обороты привода, создавали проскальзывания звездочки по арматуре, сильно гремело, но ворота начинали движение, не знаю на сколько бы хватило звездочки и арматуры, идея возможно рабочая, но двигатель должен быть малооборотистый.
Третий вариант привода (почти рабочий)

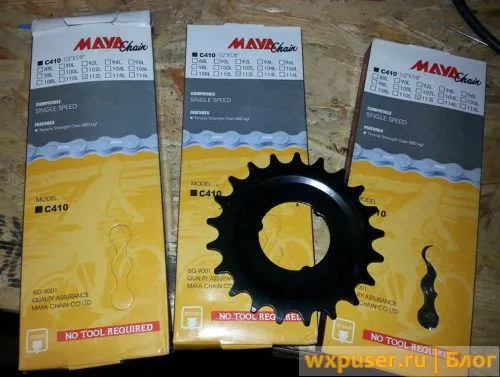

Пришлось купить три велосипедных цепи и звездочку, (все вышло около 1000 рублей).

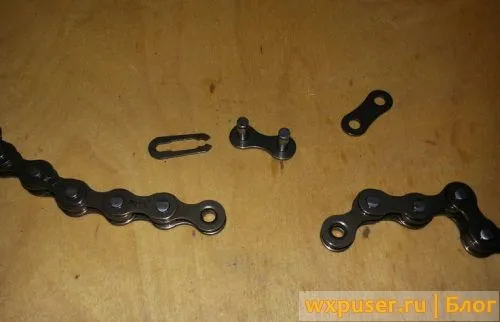

Склепал цепи в одну длинную, вышло что то около четырех метров
Приварил кронштейны к воротам по бокам, приварил цепь к длинному болту, для регулировки натяжения. Закрепил цепь на воротах. Далее установил привод из шуруповерта, фоток уже не делал, так как было темно. В общем вариант привода ворот своими руками из шуруповерта и редуктора от болгарки, не очень удачный вариант, слишком высокие обороты, слишком большая скорость открытия и закрытия ворот, как следствие удары в уловители и выход из строй конечников и самого привода.
Четвертый вариант привода ворот (рабочий)
Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.

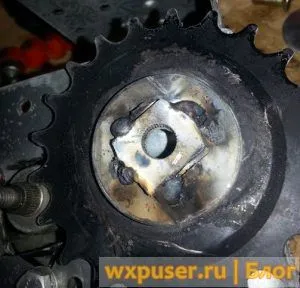

На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.

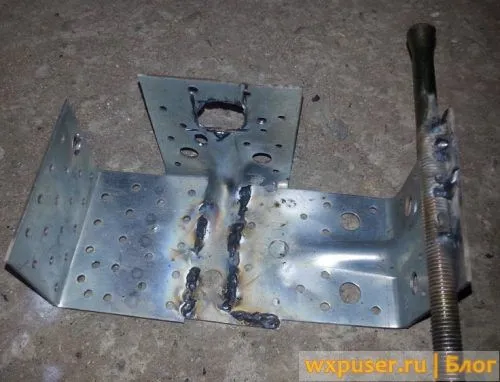

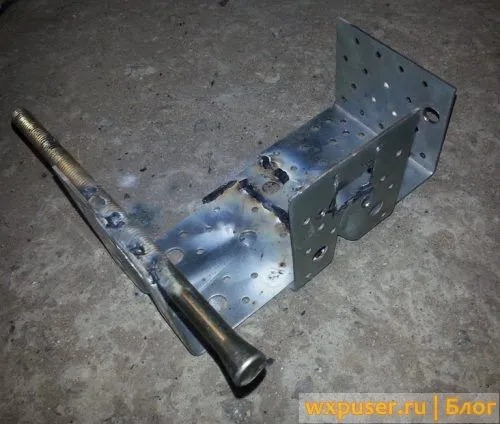

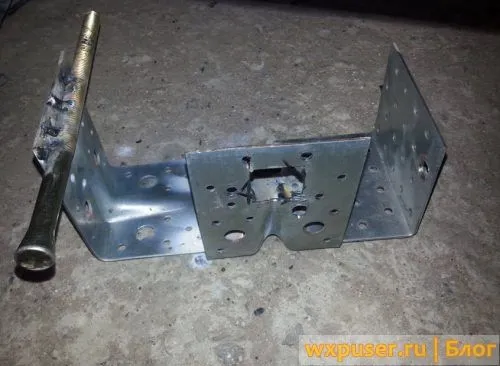

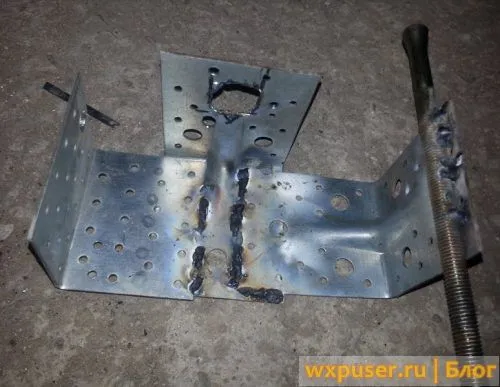

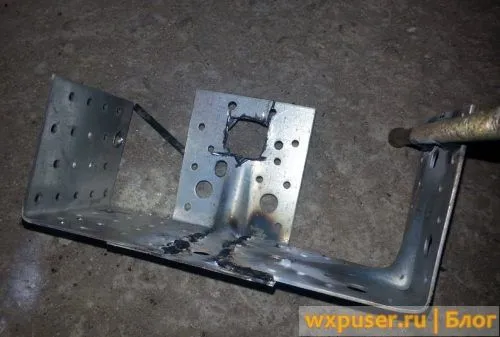

Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.

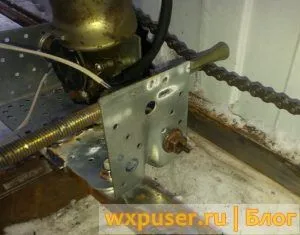

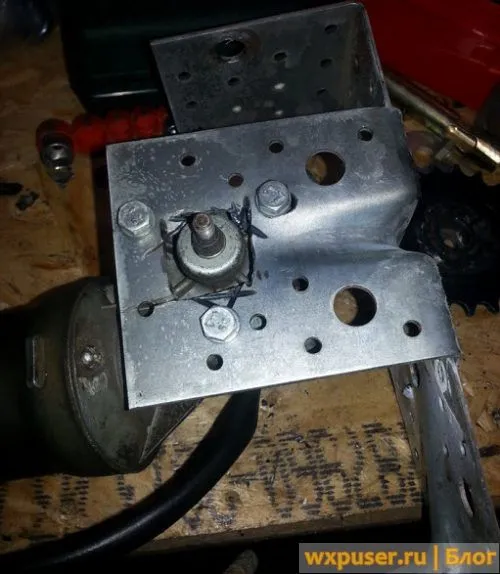

Далее прикрутил двигатель

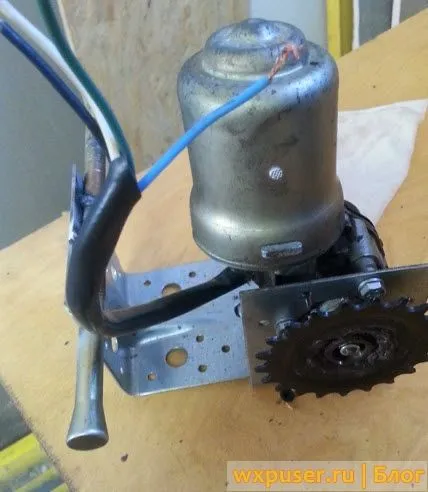

Установил звездочку

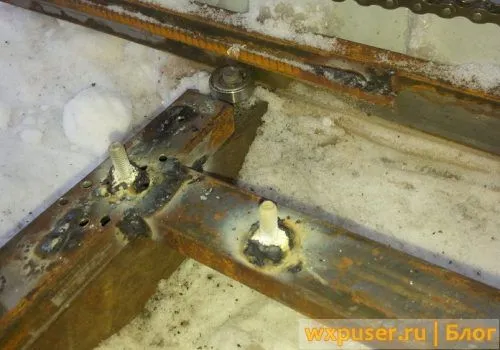

К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод

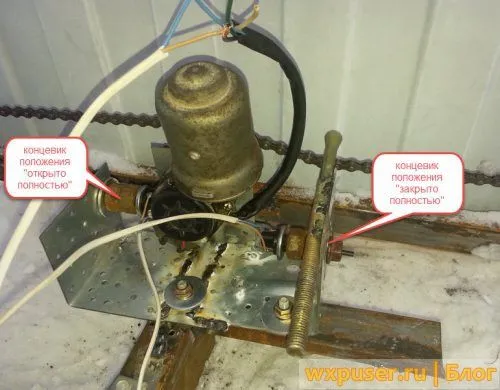

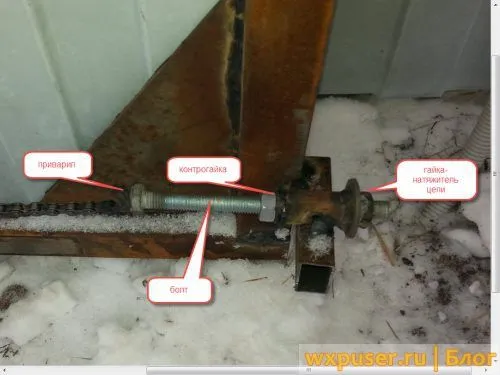

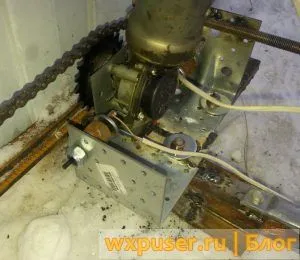

Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой. На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.

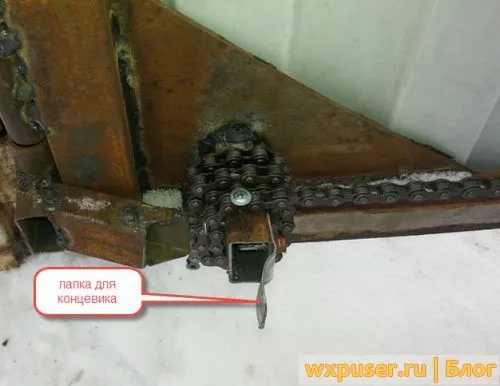

Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна
Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).
Теперь нужно просто подключить автоматику, о которой я писал ранее, (ссылка выше)

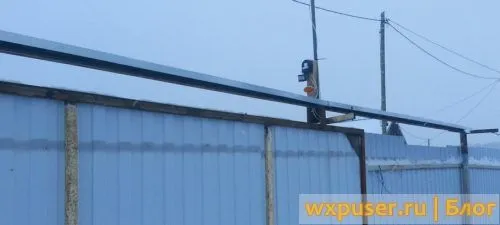

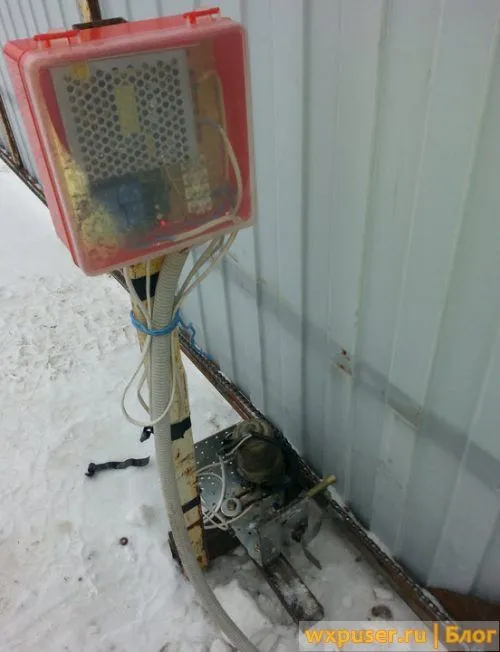

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.
Видео работы откатных ворот, управляемых автоматикой из китая.

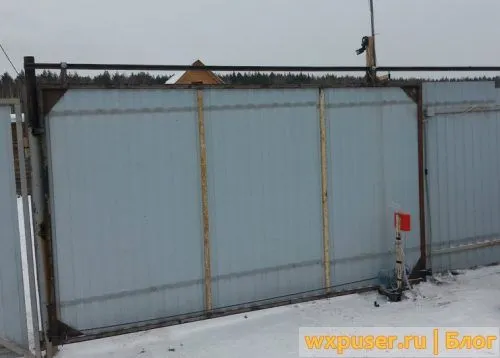

Видео работы ворот снаружи
Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.
Бюджет автоматизации вместе с воротами около 4000 рублей.
PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.
UPD от 05.12.2016

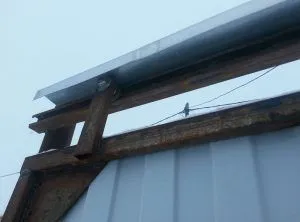

В выходные шел снег, в профиль по которому катаются подшипники подвесных ворот попал снег, в результате чего ворота стали плохо открываться, привод не справлялся и ворота останавливались, пришлось в срочном порядке делать защитный козырек на направляющий профиль.
Защитный козырек сдделал из П-образного профиля для гипсокартона 40*100*40 мм, прикрутил на саморезы по металлу. Понадобилось 2 шт.
