Стандартные и уникальные размеры гаражных ворот — особенности конструкции и параметры

Определение наилучших размеров ворот для вашего гаража — это задача, которая не так проста, как кажется сначала. Просто знание габаритов транспортного средства, которое будет размещено внутри, недостаточно для этого.

Стандарты размера

Стандарта, как такового, не существует. Сейчас доступно множество автомобильных марок с разными габаритами, под которые изготавливают въезд индивидуально. Они могут предназначаться для разных целей: частных и организационных. Способ въезда тоже может отличаться, из-за чего различается и размер ворот для гаража. Каждый производитель устанавливает свои стандарты, беря в учёт особенности автомобилей и их количество.

Доступные варианты позволяют без труда выбрать подходящие изделия, стоит лишь заглянуть в каталог продукции и подобрать высоту и ширину под габариты автомобиля. Среди всех производителей можно заметить схожесть стандартных размеров, при которых ширина ворот гаража – не менее 2,3 м, высота – не менее 2 м.

При проектировании или выборе помогут следующие рекомендации:

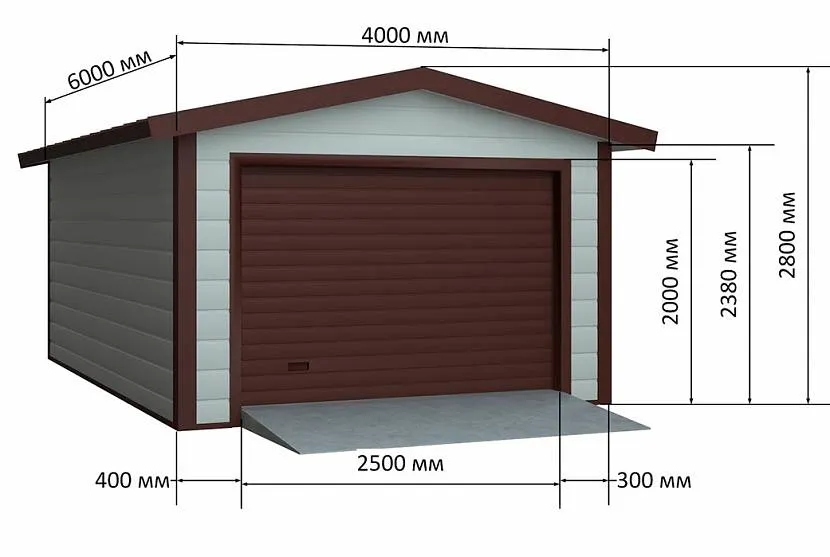

1. Для избегания столкновений при въезде стоит добавлять минимум 40 см с каждой стороны от габаритов автомобиля.
2. Важно учитывать количество помещаемого транспорта с учётом свободного пространства между ним.
3. Тип ворот зависит от их расположения в помещении.

Высота потолка в гараже

Внутреннее пространство и размеры гаража влияют на удобство при его пользовании. Для запчастей, механизмов, размещения различных инструментов и обслуживания авто должно быть в помещении достаточно места. Для безопасной эксплуатации автомобиля в гараже необходимо правильно рассчитать его высоту.

Она должна быть согласно СНиП не меньше двух метров и выбор большего значения не ограничивается.

Любого владельца вполне может удовлетворить нижний предел для легкового авто. Только вот в таком помещении комфортно себя чувствовать не получится. Это не только место, куда ставят автомобиль. Его обслуживание и ремонт также здесь производится. Если гараж встроен в жилое здание, то происходит постоянно выгрузка и погрузка грузов, которые перевозятся в автомобиле. При этом должен открыться полностью багажник, который не должен коснуться крыши, потолка, автоматических ворот. Расстояние между фактическим потолком и уровнем пола (или землей) определяет высоту потолка. Уровнем считается при строительстве гаража законченный полностью вариант пола с финишным покрытием или уложенной декоративной плиткой.

Данные, которые нужны для расчета оптимальной высоты потолка:

• Высота самого автомобиля;
• Место под потолком, где размещаются освещение и элементы автоматических ворот (300 мм);
• Расстояние, при котором багажник открывается безопасно (500 мм);
• Запас высоты (свободный) для гаража (200 мм).

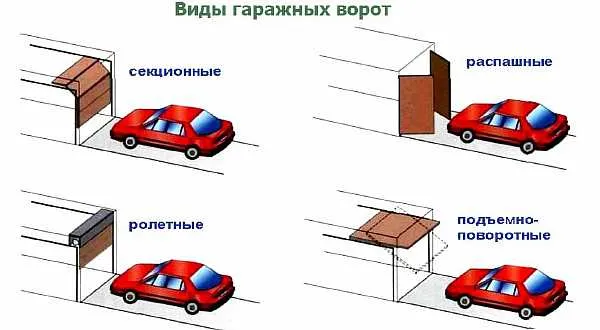

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

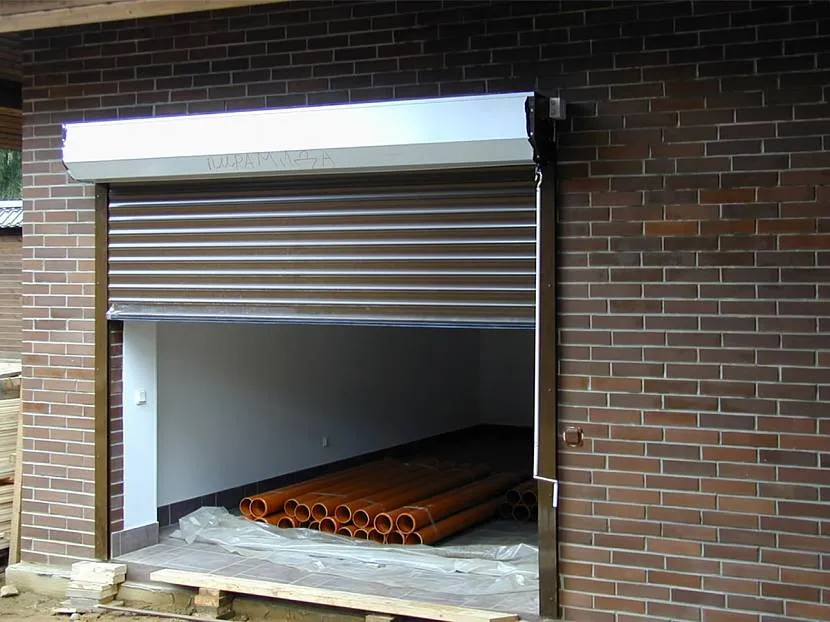

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Смотрите также: Каталог компаний, что специализируются на малых формах.

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство. Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см. Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

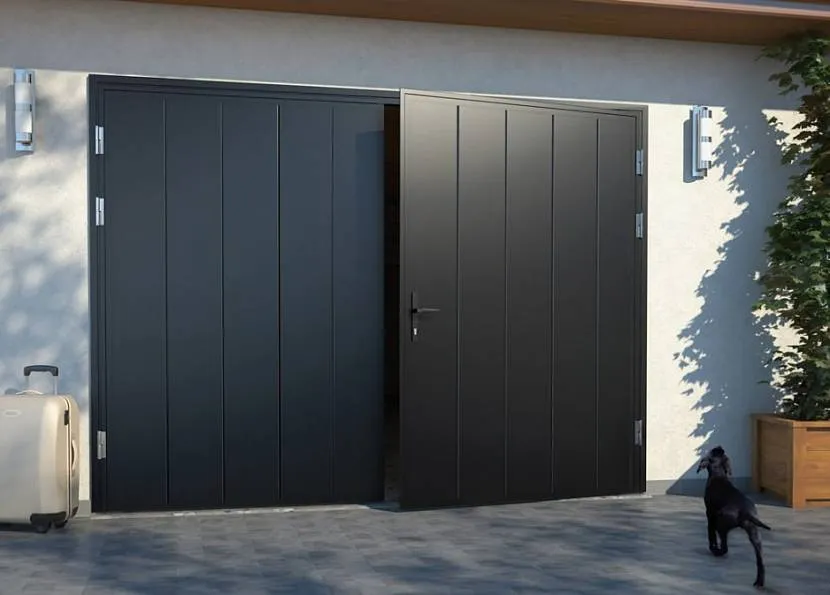

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении. Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см.

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность. При окончательном выборе важно учитывать дополнительное место для створок.

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Разновидности воротных систем

Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота. Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа.

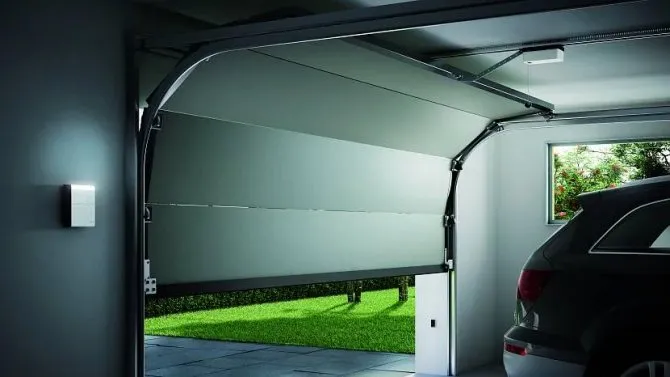

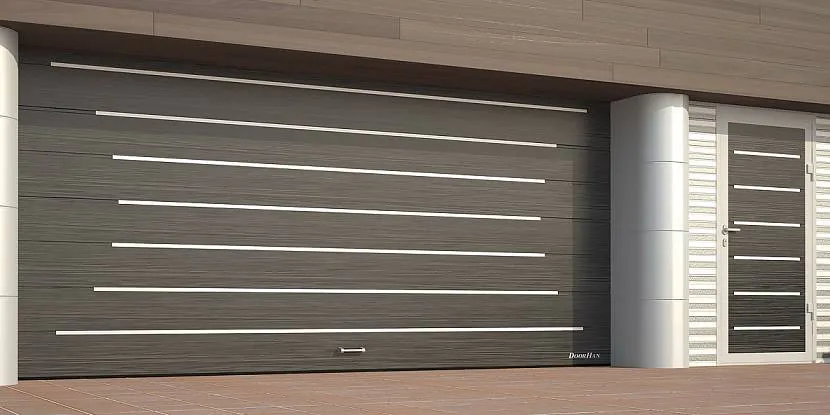

Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.

В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:

1. Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
2. Откатные системы – идеальный вариант для производственных предприятий.
3. Рольставни не нуждаются в увеличении гаражного помещения.

Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.

Размещение механизма управления воротами

Размер ворот зависит от нескольких факторов, важнейшим из которых является способ открывания: ручной или автоматический. Важно учитывать размер для размещения механизма управления.

Подъёмные практически всегда управляются автоматически, за счёт чего есть необходимость выделения пространства для механизма. Чаще всего такие ворота устанавливают в большие производственные гаражи для крупногабаритной техники.

Наиболее известные производители ворот

Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:

• российский DoorHan, изготавливающий эконом-класс;
• белорусский ALUTECH с широким выбором разного типа ворот;
• немецкий Hormann, производящий премиум-класс.

Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года, у DoorHan – всего лишь год.

В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.

Секреты цвета

У производителей широкая цветовая палитра, вот только стандартные цвета на 10-15% дешевле!

Базовые цвета по каталогу RAL без переплаты

На Ваш выбор, 10 базовых цветов окраски сэндвич-панелей с наружней стороны, высококачественным покрытием ПУР-ПА.

Цвета с имитацией текстуры дерева без переплаты

Изысканный дизайн с имитацией структуры древесины ценных пород трех видов: Темный дуб, Золотой дуб и Вишня, с качественным покрытием ПУР-ПА.

Самостоятельная установка и производство ворот

Если вариант с готовыми и установленными воротами не подходит, при должном времени и желании можно заняться этим самостоятельно. Проще всего монтировать распашные ворота. Необходимо лишь рассчитать размер, разработать проект с учётом конструктивных особенностей и выполнить установку с помощью крепёжных инструментов. Стандартов размера в таком случае не существует – изготавливаются и монтируются ворота индивидуально. Материал также подбирается из понравившегося. Надёжнее всего – металл.

Видео описание

В этом видео наглядно показан процесс установки распашных ворот:
Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.

Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.

На какие критерии ориентироваться при выборе ворот для гаража

Выбор зависит от многих факторов:

• из какого материала построен гараж;
• есть ли стационарное отопление и подведена ли электрика;
• какое утепление гаража и климат в регионе;
• нужна ли надежная защита от взлома;
• сколько свободного места для удобного открытия створок;
• нужна ли калитка. В некоторых конструкциях частое открытие и закрытие полотна приводит к быстрой поломке автоматики, это нужно учитывать;
• возможна ли установка и ремонт конструкции своими руками и сколько стоит профессиональное обслуживание ворот от компании производителя;
• какие запорные системы можно установить.

В качестве вывода:

• если интересует низкая стоимость и высокая надежность, то приобретайте стальные распашные или подъемные гильотинные ворота;
• интересует теплоизоляция гаража – лучший выбор секционные ворота из герметичных утепленных секций;
• мало места в гараже и перед ним – подойдут роллеты и подъемно-поворотные конструкции;
• наибольшую надежность и защиту от взлома гарантируют все виды подъемно-поворотных и распашных ворот.

Коротко о главном

Не существует единого и главного стандарта для размещения. Ширина и высота гаражных ворот может различаться в зависимости от габаритов транспортного средства и доступного пространства внутри помещения. Различают немало видов ворот, которые отличаются способом открывания и механизмом. Ручные проще и дешевле, тогда как автоматические удобнее, хоть и занимают больше места. При самостоятельном изготовлении стоит руководствоваться своими инженерными навыками и опытом. Проектировать размеры необходимо на этапе строительства дома в общем проекте.

Дополнительно
Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам за помощь в создании материала.

Группа — ведущий производитель алюминиевых профильных систем на территории СНГ, и один из лидеров рынка роллетных систем. и секционных ворот в Западной и Восточной Европе.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: www.alutech.ru тел.

Оценок 0
Прочитать позже

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Какого размера должны быть откатные ворота?

Размер откатных ворот может зависеть от нескольких факторов, включая ширину проезда, высоту ворот, тип открывания и конструктивные особенности. В общем случае, размер откатных ворот должен быть достаточным для того, чтобы обеспечить удобный и безопасный проезд транспортных средств на территорию.

Если рассматривать стандартные размеры откатных ворот для личного пользования, то ширина проема обычно составляет от 3 до 6 метров, а высота ворот – от 1,5 до 2,5 метров. Однако, в каждом конкретном случае размеры откатных ворот могут быть индивидуальными и зависят от особенностей конкретной территории и требований заказчика.

Если вы планируете установить откатные ворота на своей территории, то рекомендуется обратиться к профессиональным установщикам, которые могут оценить особенности местности, помогут выбрать оптимальный размер ворот и произведут монтаж в соответствии с требованиями безопасности и законодательства.
