Приближаясь к своему гаражу или дачному участку, вы активируете кнопку на пульте (или используете встроенный передатчик в автомобиле), и ворота автоматически открываются. Это удобно, так как вам не нужно выходить из автомобиля, особенно в плохую погоду. Если вас интересует создание автоматических гаражных ворот своими руками, следующая информация может быть вам полезной.

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

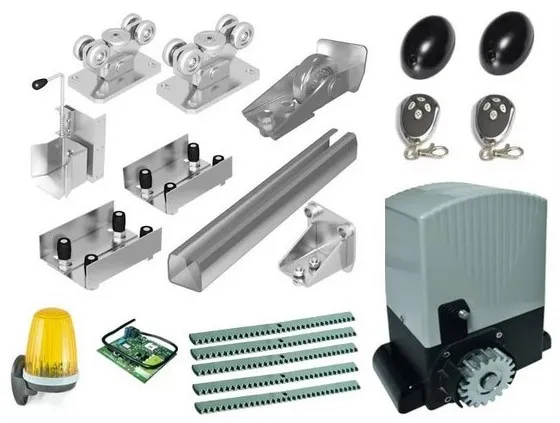

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

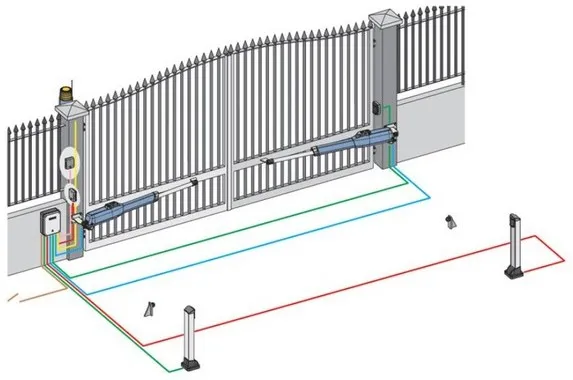

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

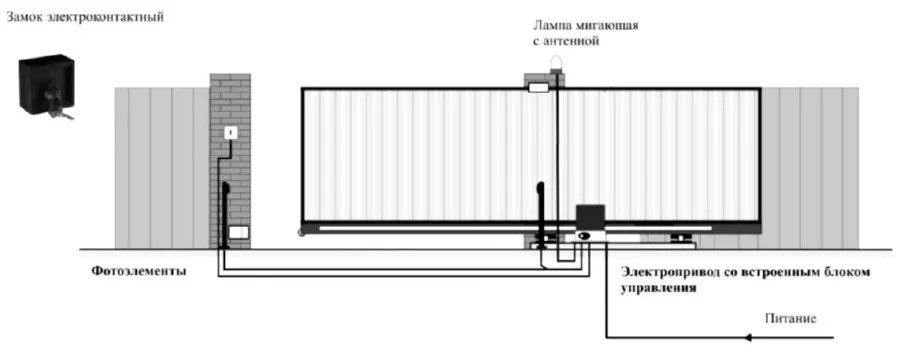

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

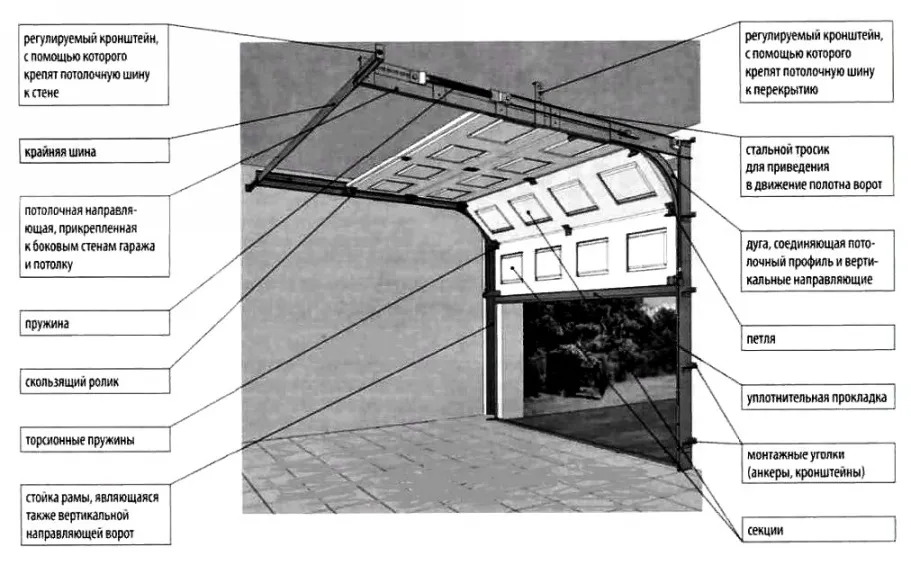

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

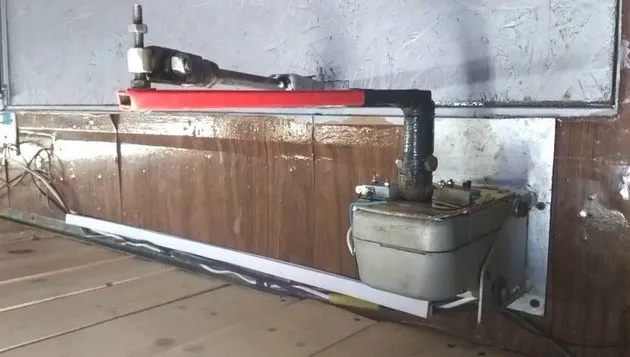

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

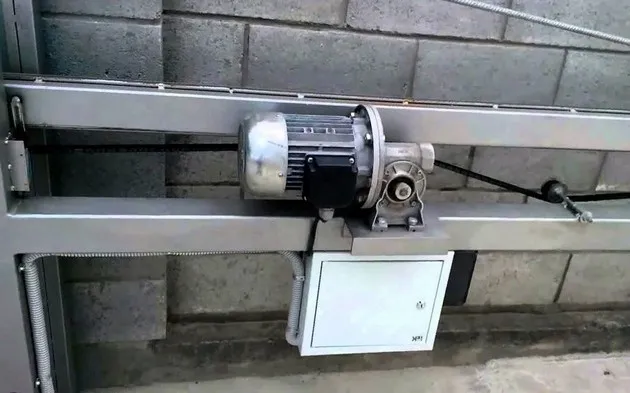

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.

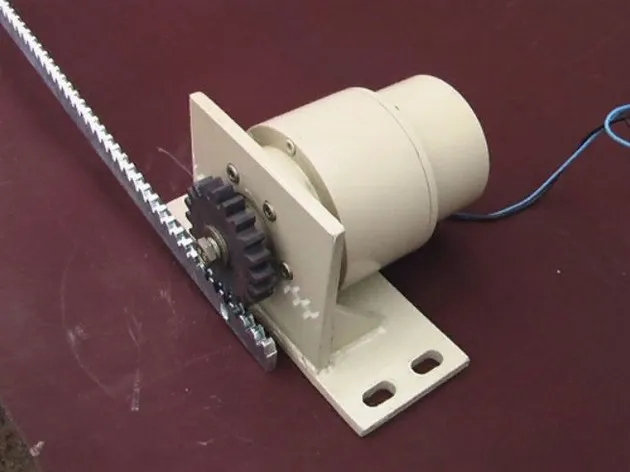

• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Что делать если автоматические ворота не закрываются?

Если автоматические ворота не закрываются, то есть несколько возможных причин, почему это происходит. Вот несколько шагов, которые можно выполнить, чтобы выяснить причину и устранить проблему:

1. Проверьте, что ворота не заблокированы каким-либо объектом. Убедитесь, что ничего не мешает движению ворот, так как это может препятствовать закрытию.

2. Убедитесь, что датчики безопасности не перекрыты. Многие автоматические ворота оборудованы датчиками безопасности, которые могут прервать движение ворот, если что-то находится на пути их закрытия. Проверьте, не перекрыты ли датчики каким-либо объектом.

3. Проверьте состояние аккумулятора и источника питания. Если устройство не получает достаточное питание, то ворота не будут закрываться. Убедитесь, что аккумулятор полностью заряжен и что источник питания работает корректно.

4. Проверьте настройки автоматических ворот. Убедитесь, что все настройки программирования правильно настроены и не были изменены.

5. Проверьте работу пульта управления. Возможно, проблема заключается в неработоспособности пульта управления. Попробуйте заменить батареи или проверить работу пульта на другом устройстве.

Если эти шаги не помогут, то лучше вызвать специалиста для диагностики и ремонта автоматических ворот, так как в некоторых случаях, для решения проблемы могут потребоваться более сложные ремонтные работы.
