Секционные ворота: как правильно выбрать размеры проема при строительстве гаража
Данная информация предназначена для тех, кто находится на этапе проектирования гаража и планирует установку ворот бренда ZAIGER. В случае если гараж уже построен и требуется измерить параметры проема для заказа ворот, рекомендуется обратиться к инструкции по замеру проема для установки секционных ворот ZAIGER.
Требования к геометрии проёма

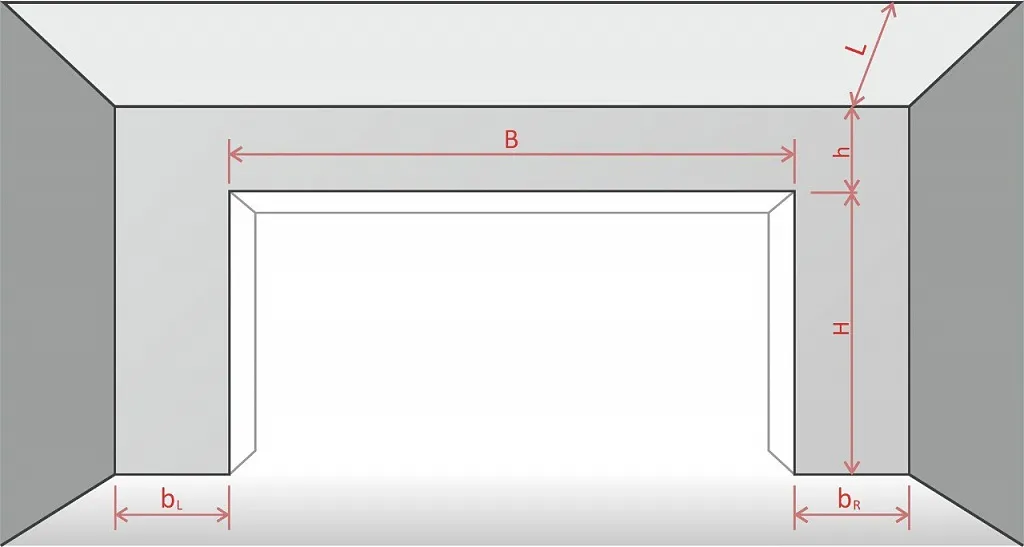

Рисунок 1. Размеры проёма для установки секционных воротB — ширина проёма. Минимальная ширина Bmin = 2000 мм. Максимальное значение ширины Bmax зависит от серии ворот: 3000 мм — для ворот серии Classic ECO; 4500 мм — для ворот серии Classic TOP; 7000 мм — для ворот серии Classic PRO.
Таблица 1. Ширина проёма для разных серий ворот ZAIGER
| Параметр | Classic ECO | Classic TOP | Classic Pro |
|---|---|---|---|
| Минимальная ширина проёма Bmin, мм | 2000 | 2000 | 2000 |
| Максимальная ширина проёма Bmax, мм | 3000 | 4500 | 7000 |
H — высота проёма*. Минимальное значение Hmin = 2000 мм. Максимальное значение высоты Hmax зависит от серии ворот: 3000 мм — для ворот серии Classic ECO; 4500 мм — для ворот серии Classic TOP; 7000 мм — для ворот серии Classic PRO.
* — Определение высоты проёма следует производить от уровня чистового пола.
Таблица 2. Высота проёма для разных серий ворот ZAIGER
| Параметр | Classic ECO | Classic TOP | Classic Pro |
|---|---|---|---|
| Минимальная высота проёма Hmin, мм | 2000 | 2000 | 2000 |
| Максимальная высота проёма Hmax, мм | 3000 | 4500 | 7000 |
h — притолока (расстояние от верха проёма до потолка**). Минимальное значение притолоки hmin зависит от типа управления: 180 мм — при ручном управлении или при автоматизации ворот осевым (вальным) электроприводом; 230 мм — при автоматизации ворот потолочным электроприводом.
Рекомендуемое значение притолоки от 350 до 600 мм. В этом случае конструкция ворот будет исполнена со стандартным типом подъема, то есть в оптимальном исполнении с точки зрения надёжности и стоимости. При размере притолоки 180 — 350 мм можно изготовить ворота с низким типом подъёма. Если притолока от 600 до Н + 500 мм ворота будут выполнены с высоким типом подъёма. При высоте притолоки более H + 500 мм — с вертикальным типом подъёма. Подробнее о типах подъёма можно почитать здесь.
** — Если в зоне расположения конструкции ворот под потолком имеются преграды (балки, трубы, выступы и т.д.), то вместо потолка принимается в расчёт горизонтальная плоскость под всеми преградами.
Таблица 3. Размер притолоки в зависимости от способа управления воротами
| Параметр | Ручное управление | Потолочный электропривод | Осевой электропривод, РЦП |
|---|---|---|---|
| Минимальная притолока hmin, мм | 180 | 220 | 600 (реком.) |
| Максимальная притолока hmax, мм | 600 | 600 | ∞ |
Таблица 4. Тип подъёма конструкции ворот в зависимости от высоты проёма и притолоки
| Притолока h, мм | Тип подъёма конструкции ворот |
|---|---|
| 180 — 350 | Низкий (без потолочного привода) |
| 220 — 350 | Низкий (с потолочным приводом) |
| 350 — 600 | Стандартный |
| 600 — H+500 | Высокий |
| > H+500 | Вертикальный |
b — пристенок. Минимальный размер пристенков bmin зависит от типа управления воротами: 110 мм — при ручном управлении или при автоматизации ворот потолочным электроприводом; 250 мм — при автоматизации ворот осевым электроприводом (со стороны установки электропривода). Такое же значение минимального пристенка следует использовать при установке ручного цепного привода (РЦП).
Таблица 5. Размеры пристенков в зависимости от способа управления воротами
| Параметр | Ручное управление | Потолочный электропривод | Осевой электропривод, РЦП |
|---|---|---|---|
| Минимальный пристенок bmin, мм | 110 | 110 | 250 |
| Максимальный пристенок bmax, мм | ∞ | ∞ | ∞ |
L — глубина гаража. Минимальное значение глубины гаража зависит от высоты проёма, типа подъема конструкции ворот и от способа управления. Ограничения по максимальной глубине гаража отсутствуют.
Таблица 6. Минимальная глубина гаража Lmin в зависимости от типа подъема и от способа управления
| Параметр | Ручное управление | Потолочный электропривод | Осевой электропривод, РЦП |
|---|---|---|---|
| Lmin при низком типе подъема | H + 500 | см. таблицу 7 | — |
| Lmin при стандартном типе подъема | H + 350 | см. таблицу 8 | H + 350 |
| Lmin при высоком типе подъема | H — h + 350 | — | Н — h + 350 |
| Lmin при вертикальном типе подъема | 500 | — | 500 |
Таблица 7. Минимальная глубина гаража Lmin при использовании конструкции ворот с низким типом подъема и с потолочным электроприводом т.м. ZAIGER
| H, мм | Lнш, мм | Lкп, мм | Lmin, мм |
|---|---|---|---|
| 2000 — 2250 | 3300 | 100 | 3400 |
| 2250 — 2550 | 3600 | 100 | 3700 |
| 2550 — 3550 | 4600 | 100 | 4700 |
где:
Lнш, мм — длина направляющей шины (рейки) электропривода;
Lкп, мм — длина выпирающей за рейку части корпуса электропривода.
Таблица 8. Минимальная глубина гаража Lmin при использовании конструкции ворот со стандартным типом подъема и с потолочным электроприводом т.м. ZAIGER
| H, мм | Lнш, мм | Lкп, мм | Lmin, мм |
|---|---|---|---|
| 2000 — 2400 | 3300 | 100 | 3400 |
| 2400 — 2700 | 3600 | 100 | 3700 |
| 2700 — 3700 | 4600 | 100 | 4700 |
Допуски. При строительстве проёма гаража необходимо соблюдать соответствие вертикальных и горизонтальных элементов проёма соответствующим уровням. Предельно допустимые отклонения: ±2 мм/м, но не более 5 мм на всю длину элемента.
Требования к материалам проёма

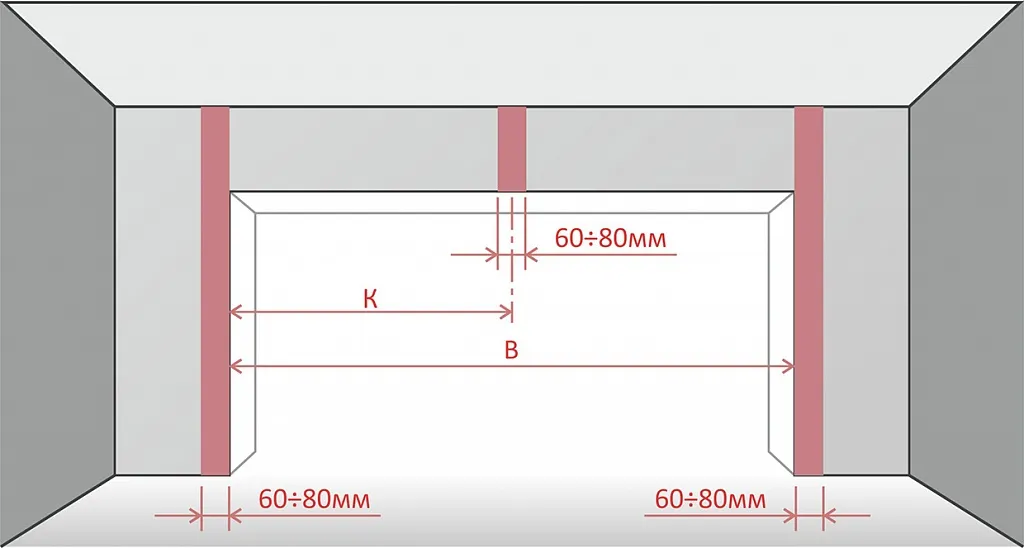

Рисунок 2. Зоны крепления вертикальных направляюших и внутреннего опорного кронштейнаЗоны крепления вертикальных направляющих и внутреннего опорного кронштейна должны быть из прочных материалов: сталь, бетон, полнотелый кирпич, брус и т.д. В противном случае, рекомендуется усилить проём стальным уголком 75*75 или профильной трубой 80*40.
Расположение зоны крепления внутреннего опорного кронштейна зависит от количества пружин (одна или две) уравновешивающего механизма:
К = ½ В*** — для ворот с двумя пружинами (серия TOP и серия PRO);
К = ⅓ В — для ворот с одной пружиной (серия ECO).
*** — это правило действует для ворот с шириной проёма большей или равной высоте. Если высота проёма больше ширины, то нужно запросить конструкторский расчет. Возможно в конструкции будет использоваться одна пружина, а не две.
Как подстраховаться
Покупать ворота лучше тогда, когда проём и потолок будут построены, так как при строительстве часто вносятся изменения, и в результате размеры могут отличаться от проектных. Чаще всего строители промахиваются с уровнем чистового пола, а это ведёт к серьёзным доработкам конструкции ворот, если они были куплены на этапе проектирования.
Вы можете обратиться к любому представителю торговой марки ZAIGER в вашем городе или online до начала строительства гаража и согласовать свой проект гаража на предмет установки ворот. За одно, менеджер сможет сделать предварительный расчет стоимости ваших ворот вместе с автоматикой и услугами по доставке и монтажу.
Автор статьи:
Попов Александр СергеевичГлавный конструктор производственного комплекса компании «Мироград»
