Схемы устройства различных типов дверных замков — врезных, навесных, накладных, сувальдных и других

Рубрика: Дверные замки (2 оценок, среднее: 5,00 из 5)

Основная цель замка на двери — предотвратить несанкционированный доступ, поэтому он должен соответствовать определенным стандартам надежности, которые зависят от особенностей помещения или пространства.

В эру интенсивного технологического прогресса системы безопасности постоянно совершенствуются. Ведущие бренды постоянно предлагают новые средства защиты, при этом в их основу, как правило, ложатся классические механизмы, которые подвергаются тщательной переработке.

При выборе дверного замка надежность устройства для Вас является приоритетным критерием?

ДаНет

Как собрать замок на дачу, для частной квартиры, дома, офиса, чтобы он стал действенной защитой от злоумышленника — достаточно правильно выбрать модель, учитывая особенности внутреннего устройства и способа установки.

Выбор замка по способу установки

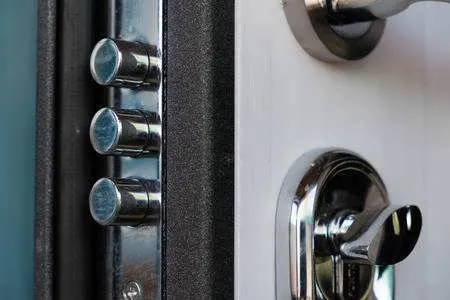

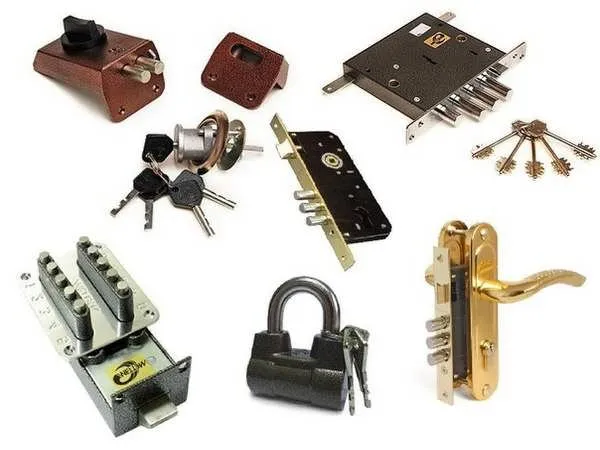

Фото: Виды дверных замков

Современные замочные устройства делятся на три вида:

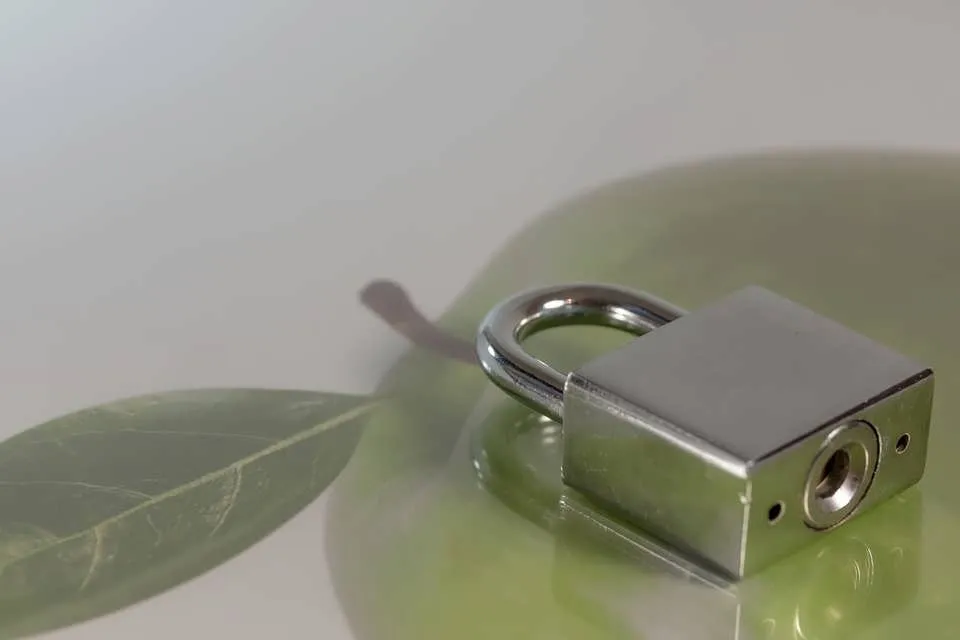

• навесные;
• накладные;
• врезные.

И если установка навесного замка требует лишь наличия петель, то устройство дверного замка с ручкой, требует стационарной врезки с использованием специализированного инструмента.

Подробная картинка: английский замок дверей

Это на самый надежный цилиндровый замок. С другой стороны, считается, что он и не подвергается особым рискам, то есть используют его в быту. Но зато конструкция простая, ее несложно отремонтировать.

Английский замок отличается отличными эстетическими качествами и надежностью

В чем преимущества английского замка:

• Если ключи потерялись или сломалась сердцевинка, установить новый сердечник совсем несложно;
• Замок компактный, как и ключи к нему;
• Можно в один механизм вставить другой сердечник.

К недостаткам относятся те же скромные показатели защиты. Потому чаще такой замок используется с дополнительными системами защиты, конечно, не конструкциями кнопочного уровня, но каким-то дублирующим более надежным замком. А иногда имеет смысл установить силовые засовы на входную дверь.

Накладной замок

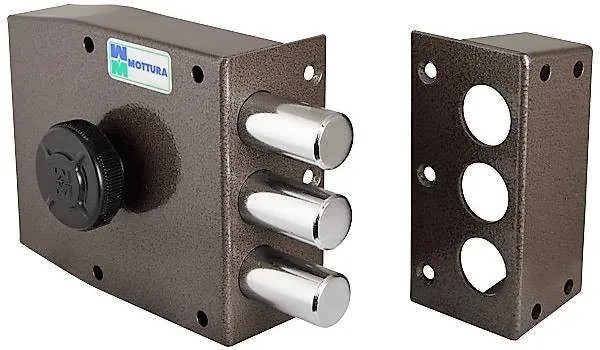

Устройство накладного замка фото

Накладные варианты не требуют особой подготовки полотна, чрезмерных усилий и времени. Это идеальное решение для ситуаций, когда полотно двери конструктивно не предполагает врезки замка. Конструкция накладного типа обладает достаточным уровнем устойчивости к вскрытию и хорошей степенью секретности, особенно если выбрать электромеханический вариант.

Устройство накладного замка состоит из:

• лицевой планки;
• приводного рычага;
• комплекта ключей;
• корпуса, где спрятан запирающий элемент;
• ответной составляющей.

Наличие всех вышеописанных деталей стоит тщательно проверять во время покупки.

Как собрать дверной замок с защелкой — можно прочитать в инструкции, включённую в комплект поставки. Для монтажа потребуется минимум инструментов: шуруповёрт с разными насадками (обязательно наличие сверла), карандаш и рулетка, стамеска, крестообразная отвёртка, молоток.

Перед тем как собрать накладной замок, определите место, где будет располагаться замок (как правило, он устанавливается на высоте около 150 см). Далее, возьмите шаблон, который, как правило, входит в комплект поставки и проведите разметку дверного полотна, отметив будущее положение саморезов и отверстия для замочного механизма.

Мнение эксперта

Сергей Дымчук

Эксперт нашего сайта. Более 10 лет работает в сфере производства и установки дверей. Реализовал сотни различных проектов.Помогает делать контент нашего сайта интересным и полезным.

Задать вопрос

Во время установки врезного дверного замка целостность дверного полотна абсолютно не страдает, ведь для монтажа необходимо всего одно отверстие.

Теперь просверлите отверстия по углам на глубину, аналогичную длине монтажного крепления. Центральное отверстие должно быть сквозным, поэтому заранее подготовьте длинное сверло, и контролируйте, чтобы во время сверления, дрель или шуруповёрт всегда были в горизонтальном положении. Далее, используя перьевое сверло, сделайте выемку. После этого закрепите накладной дверной замок при помощи саморезов и выведите язычок замка наружу. Теперь расположите планку на лутке в нужном положении, и закрепите её саморезами. Снаружи, используя молоток, установите защитное кольцо.

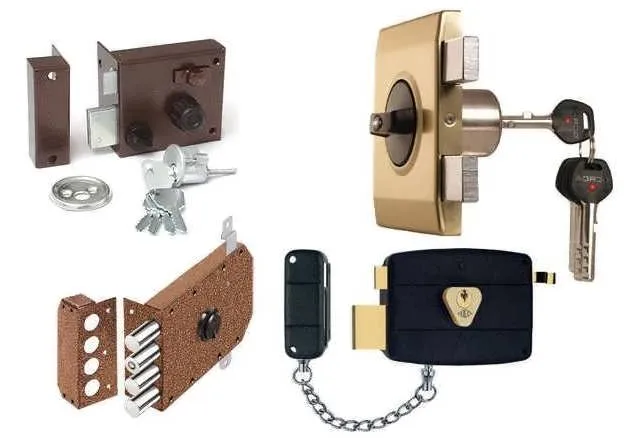

Фото: Виды накладных дверных замков

Врезной замок

Такой вариант считается более надёжным, чем предыдущий вариант, так как устройство врезного замка с защёлкой устанавливается внутрь полотна, что минимизирует возможность его выдавливания (если следовать советам инструкции «Как собрать замок).

Не пропустите: Какие виды замков бывают и как правильно выбрать замок?

Схема дверного замка — это нескольких элементов:

• штифт;
• рукоять;
• запорный механизм;
• личинка;
• декоративная накладка;
• ответная часть

Мнение эксперта

Сергей Дымчук

Эксперт нашего сайта. Более 10 лет работает в сфере производства и установки дверей. Реализовал сотни различных проектов.Помогает делать контент нашего сайта интересным и полезным.

Задать вопрос

Наличие компонентов зависит от места установки. Например, устройство врезного замка с защёлкой не имеет кодовой личинки.

Врезное устройство дверного замка с ручкой предварительной подготовки следующего инструмента: карандаш, рулетка, дрель, стамеска (полукруглая и плоская), отвёртка, молоток.

Алгори следующий:

• проведите разметку дверного полотна, нанеся контуры по боковой и торцевой части;
• подготовьте гнездо для врезки замка;
• вставьте замок в дверное полотно;
• закрепите механизм шурупами и установите ручки и декоративные накладки;
• при наличии, установите запорную планку.

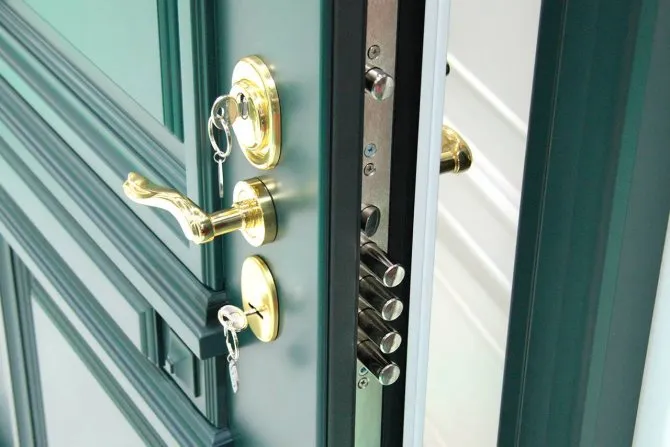

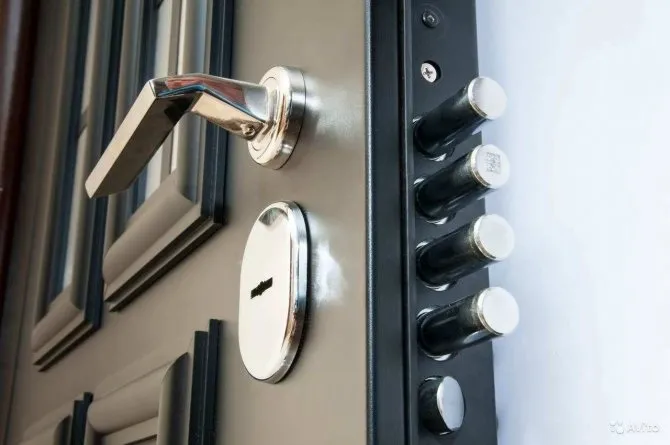

Фото: Врезной дверной замок

Электронные и электромагнитные замки: устройство, особенности

Устройство электромагнитного замка принципиально отличается от конструкции сувальдного и цилиндрового. Ведь секрет последних – механический, а в электромагнитном замке запирающими элементами управляет электронный блок. Как устроен замок электромагнитного типа в двух словах рассказать достаточно сложно. Ведь электронный блок содержит десятки сложных алгоритмов, позволяющих распознавать разные типы ключей, а также связать запирающее устройство с другими элементами системы управления.

Ну а внешне все выглядит не так уж и сложно. Электронный блок, в который встроен считыватель электронных ключей, соединен кабелем с источником питания. Также электронный блок соединяется проводами с электромагнитом, который в свою очередь притягивает металлическую пластину ответной части, закрепленную на дверном полотне. Пока электромагнит притягивает ответную часть, дверь наглухо закрыта, но если отключить электропитание, замок перестанет работать, и дверное полотно можно будет открыть.

Важно! Чтобы электромагнитный замок работал исправно, необходимо позаботиться о его бесперебойном электроснабжении.

Электромеханические замки отличаются от электромагнитных тем, что при создании их механизма специалисты не надеялись лишь на блок управления. При обесточивании системы такие замки все равно продолжают защищать дверь и ваше имущество от посягательств злоумышленника. В конструкции многих электромеханических замков присутствует электрозащелка и механический секрет.

С защелкой все ясно, она обеспечивает автоматическое закрывание и открывание замка в обычном режиме эксплуатации. А вот механический секрет нужен для работы замка в аварийном режиме, когда питания нет, а запирающее устройство открыть нужно. Обычно в электромеханических замках устанавливается цилиндровый секретный механизм, чтобы его открыть, нужен оригинальный бородковый ключ.

Типы современных замков

Не многие знают, как устроен дверной замок. Типы запорных систем классифицируются исходя из внутреннего устройства врезного дверного замка. Существуют следующие типы:

• реечные;
• сувальдные;
• цилиндрические.

Каждый из типов обладает своими преимуществами и недостатками. Специалисты в области безопасности, чтоб повысить сложность несанкционированного доступа, рекомендуют устанавливать несколько типов замков на внешнюю дверь.

Реечные замки

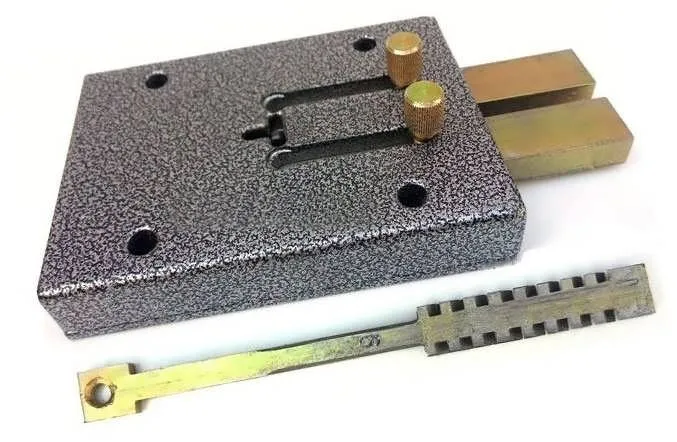

Реечный дверной замок фото

Реечные запорные системы не обладают высокой степенью защиты от вскрытия, и чаще всего устанавливаются в подсобных помещениях, на гаражах, калитках, воротах. Если комбинация совпала, то при давлении ригель протягивается ключом, освобождаю доступ к объекту. В ином случае система никак не прореагирует, если кодовая нарезка не подходит.

Как устроен дверной замок

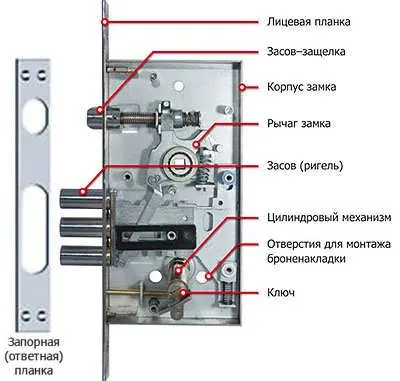

Схема дверного замка выглядит следующим образом:

• ригельный механизм, состоящий из металлического бруска, в котором нарезаны пазы;
• замочная скважина;
• пружины, отвечающие за движение запирающего ригеля;
• внешний засов.

В зависимости от выбранной модели, конструкция дверного замка может иметь от одного до трёх ригелей. Чаще всего в продаже можно встретить двухригельный механизм.

Главные преимущества реечной системы — простота конструкции, низкая вероятность поломки. Основными недостатками считаются низкая защита от вскрытия, высокая цена производства дубликатов, при утере, и громоздкие размеры ключей.

Не пропустите: Как открыть любой домофон без ключа — рекомендации от специалистов

Сувальдный замок на дверь

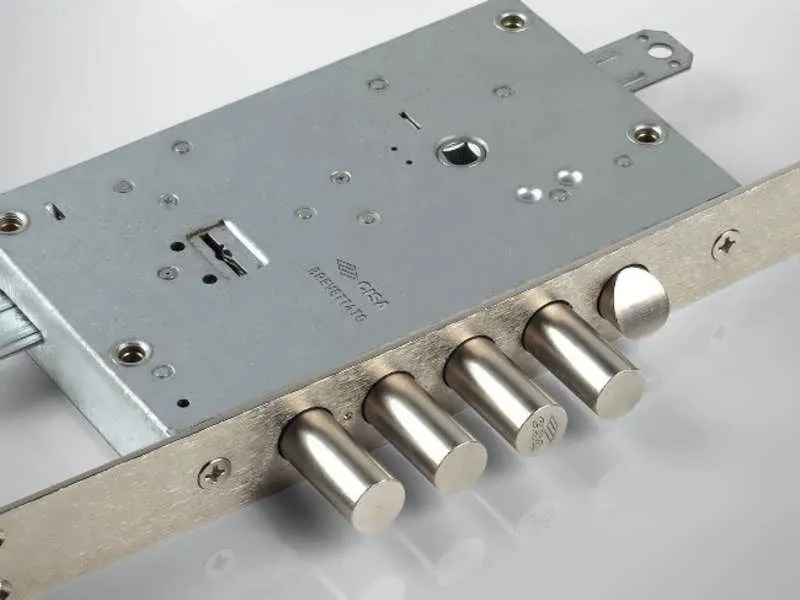

Фото: Сувальдный дверной замок

Принцип действия запорного механизма заключается в выставлении в правильном порядке сувальдных пластин, которые меняют своё положение исходя из насечек на ключе.

Из чего состоит сувальдный механизм с защелкой. Сюда входят:

• системы сувальдных пластин;
• замочной скважины;
• пластины для крепления сувальд;
• ригельных пластин, открывающих/замыкающих дверь при совпадении сувальд в определённой последовательности.

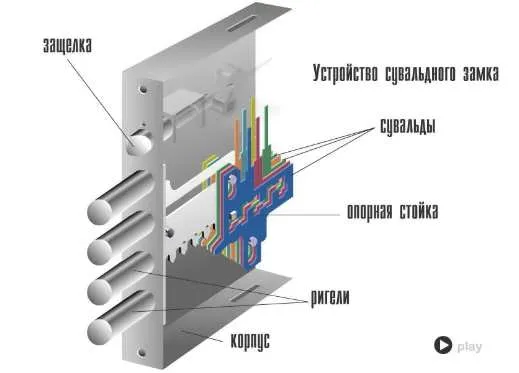

Устройство дверного замка с ручкой фото

Устройство замка на дверь имеет характерную последовательность — чем больше сувальд предусмотрел производитель, тем сложнее кодовый рисунок, и соответственно, выше категория его надёжности (на вскрытие путём подбора комбинации требуется больше времени).

В настоящее время на рынке предлагаются два типа строения дверного сувальдного замка:

• с односторонним ключом. Такая конструкция считается недостаточно надёжной, и её обычно устанавливают на дополнительные или межкомнатные двери. Некоторые производители уже отказались от производства таких устройств, перейдя на более совершенные;
• с двусторонним ключом. Строение внешнего дверного замка предполагает, что ключ, взаимодействуя с сувальдными пластинами, активен как с правой, так и с левой стороны, что существенно повышает класс безопасности.

Согласно мнению экспертов, устройство надёжного врезного замка состоит из:

• не менее, чем шесть сувальд. Такое количество секреток позволяет генерировать примерно 100 тыс. комбинаций кода, а 8 пластин увеличивают вариативность до 250 тыс.;
• дополнительных бронированных накладок, скрывающих запорные элементы от высверливания и взламывания;
• усиленных ригелей, которые сложно распилить;
• ложных пазов, способных запутать потенциального взломщика, увеличив тем самым, время, необходимое для доступа в помещение, что играет решающую роль;
• сменного блока сувальд, что позволит быстро сменить кодировку, если ключи утеряны или украдены;
• наличия специального ключа для перекодировки. Наличие такого аксессуара позволяет, при необходимости самостоятельно сменить комплект ключей.

Не пропустите: Как открыть межкомнатную дверь без ключа

Английский (цилиндровый) замок на дверь

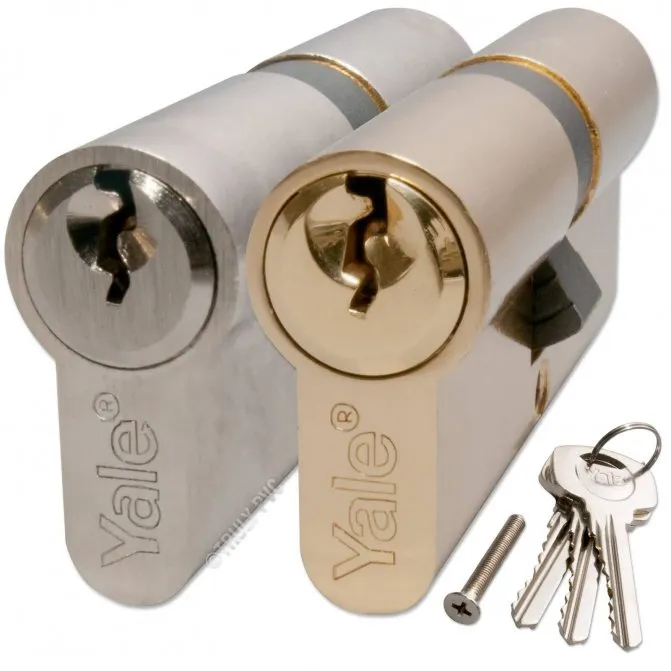

Фото: Английский (цилиндровый) дверной замок

Своё классическое название английский замок дверной получил по стране своего изобретения. В России его чаще называют цилиндровым по форме кодовой системы, напоминающей цилиндр.

Устройство дверного замка врезного типа с цилиндровым механизмом — это:

• внешний корпус, чаще всего изготовленный из прочной стали;
• кодового и стопорного штифтов;
• сердечника, где расположена кодовая система;
• отверстия для ключа.

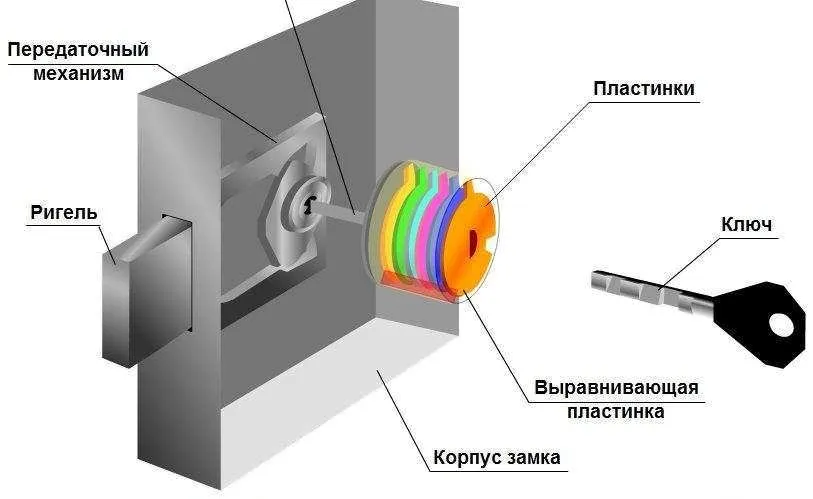

Замок в разрезе представляет собой полый цилиндр с системой продольных пазов, где размещены пластины с поперечными прорезями, нанесёнными в произвольном порядке.

Фото: Устройство врезного замка с цилиндровым механизмом

Существуют как штифтовые, так и рамочные типы.

Цилиндровые замки классифицируются по расположению системы штифтов внутри стакана:

• односторонние, размещены однорядно, на едином уровне;
• двухсторонние, запорные детали расположены в двух рядах, что отражается и в нарезке ключа;
• крестообразные. Скважина имеет характерную форму, а штифты, запирающие дверь, размещены в три-четыре ряда, что значительно повышает степень секретности;
• повортные. Штифты перемещаются в вертикальном положении, но и проворачиваться, усложняя возможность подбора кода;
• коническая система. Здесь штифты располагаются во многих плоскостях, что минимизирует возможность несанкционированного доступа.

Преимущества и недостатки

Цилиндровый замок довольно прост в установке, обслуживании и замене. При утере ключа, или поломке механизма, можно легко поменять личинку, что позволяет существенно сэкономить на покупке новой системы. Специалистам в области безопасности известно множество способов вскрыть такой механизм, но современные модели, как правило, устойчивы к большинству из них. На рынке представлено множество вариантов: от самых бюджетных, с простым кодом, до дорогих, где присутствует сразу несколько типов секреток и множество дополнительных технических решений, обеспечивающих высокий класс защиты.

Схема врезного замка с цилиндровым механизмом

При выборе замка стоит помнить, что даже самый дорогой сердечник и система не смогут создать надлежащую защиту, если нарушены базовые правила монтажа. Например, если личинка недостаточно утоплена в дверное полотно, злоумышленник может её вырвать. Также всегда нужно помнить, что даже самый современный и дорогой вариант не может обеспечить 100%-ную безопасность. Главная его задача — сделать доступ в помещение максимально сложным, что в большинстве случаев сделает попытки его взлома нецелесообразным.

Виды замков с ручкой

По типу механизма дверные замки бывают сувальдные, дисковые, цилиндровые, биометрические. Сувальдная конструкция включает в себя составные части, в числе которых секретная деталь. Она представлена в наборе из нескольких пластин, и в совокупности это надежный механизм защиты. Такой секретный механизм обеспечивает слаженную работу пластин с фигурными вырезами, при открытии они совмещаются выступами там, где бородка ключа.

Ручку замка следует выбирать в зависимости от стиля интерьера

Строение сувальдного типа хоть и отличается простотой, тем не менее, принцип работы обеспечивает высокую степень надежности. Правда, такая конструкция все же имеет и недостаток. А именно, устроен он так, что имеет большой размер скважины, то есть у потенциального вора есть возможность проверить свои отмычки.

Но волноваться не стоит, если вы решили выбрать именно сувальдный замок. Сегодня выпускаются не только простые модели, но и механизмы, оснащенные специальной защитной системой. Потому взломщики вряд ли смогут попасть в нужные пазы. И механизм, когда его пытаются открыть взломщики, блокируется путем отмычки.

Какой фирмы выбрать дверные ручки?

Выбор фирмы для покупки дверных ручек может зависеть от нескольких факторов, таких как бюджет, дизайн, качество и надежность. Некоторые из наиболее популярных и известных производителей дверных ручек включают в себя:

1. Hoppe — это немецкий бренд, который специализируется на дверных ручках, фурнитуре и замках. Они предлагают широкий выбор дизайнов и стилей для любого типа дверей.

2. Assa Abloy — это шведский бренд, который предлагает широкий выбор дверных ручек и замков для любого типа дверей. Они известны своим качеством и надежностью.

3. Karcher Design — это немецкая компания, которая специализируется на дверной фурнитуре, включая ручки и замки. Они известны своим современным дизайном и инновационными технологиями.

4. Geze — это немецкий производитель дверных ручек и дверной фурнитуры. Они предлагают широкий выбор стилей и дизайнов для любого типа дверей.

5. Baldwin Hardware — это американский бренд, который производит дверные ручки, замки и другую дверную фурнитуру. Они известны своим высоким качеством и стилем.

6. Emtek — это американский бренд, который производит дверную фурнитуру, включая дверные ручки и замки. Они предлагают широкий выбор дизайнов и стилей, в том числе ручки в ретро-стиле.

В любом случае, перед выбором фирмы для покупки дверных ручек, рекомендуется ознакомиться с отзывами других покупателей и обратить внимание на качество, дизайн и надежность продукции.
