Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция
В сфере электромонтажа существуют работы, которые можно выполнить без привлечения специалиста. Освоив основы построения электрических цепей, вы сможете самостоятельно заменить дверной звонок, следуя соответствующей схеме подключения.
Но даже при выполнении самых простых работ с электроустановками и проводами необходимо знать как основы, так и мелкие, но важные нюансы монтажа: выбор схемы и места установки, способы соединения проводов в распаечной коробке, устройство электрощиты.
Мы поможем вам более детально разобраться в этапах монтажа и расскажем подробно, как выполняется установка звонка в квартиру. А для начала разберем виды устройств и несколько популярных схем.
Конструкция и виды электрозвонков
По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные . Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.
Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

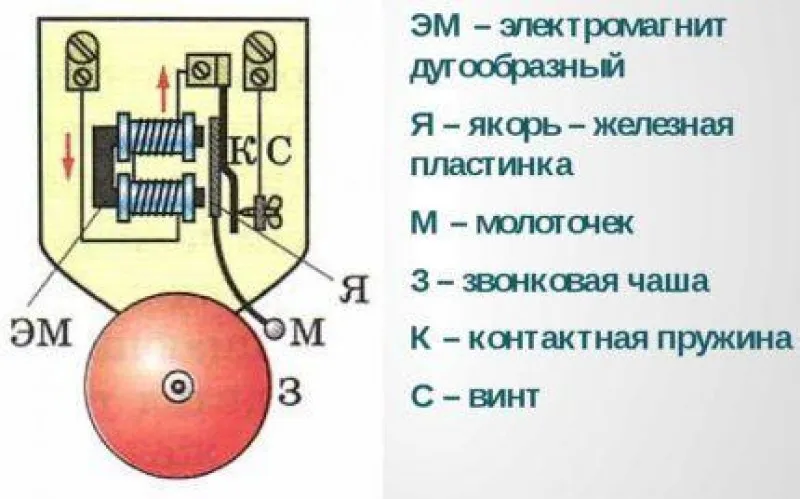

Конструкция электромеханического звонка. Традиционное однообразное звучание раздается в момент, когда молоточек начинает ударять по чаше. Благодаря устройству чаши звук получается гулким и громким
Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.
Электронные модели, в свою очередь, делят на 2 группы:
- Проводные , у которых все части соединены проводами. Плюсы: понятная конструкция, легкий монтаж, надежность. Минусы: зависят от подачи электричества, требуют сверления и штробления стен.
- Беспроводные , подающие сигналы радиоволнами. Они работают на батарейках или аккумуляторах, реже – от сети. Плюсы: не зависят от подключения к электросети, кнопка защищена от пыли и влаги, простая установка. Минусы: ограниченное расстояние между блоками, регулярная замена элементов питания.
Обзор схем подключения
От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

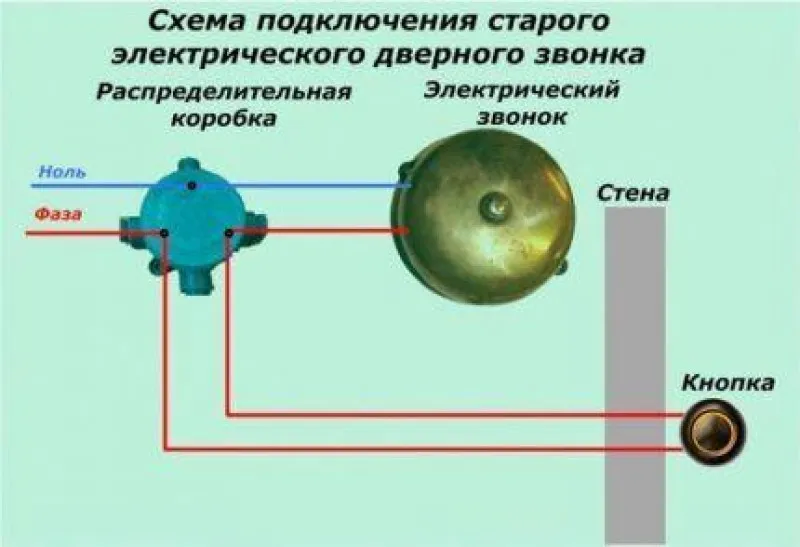

#1 – Схема подключения старой модели
Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.
Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.
Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке
Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.
Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.
Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.
Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

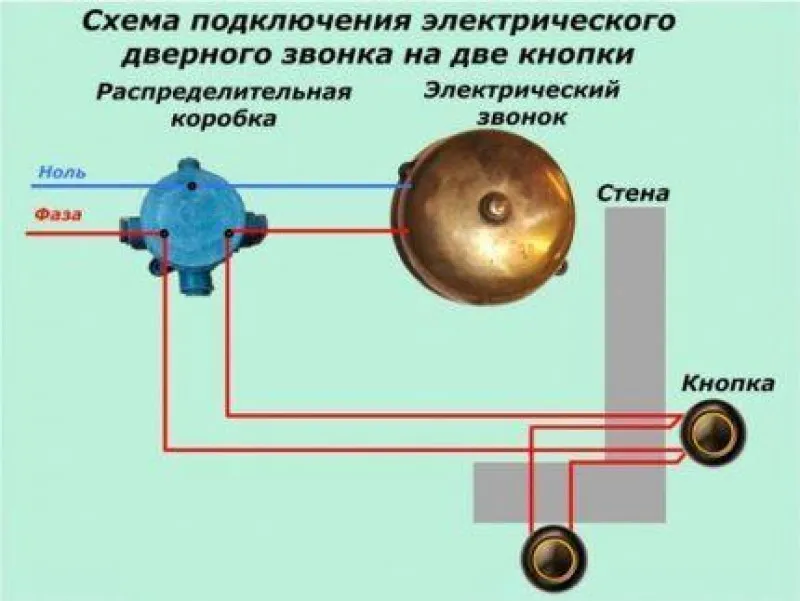

#2 – Один или два звонка на 2 кнопки
В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.
Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

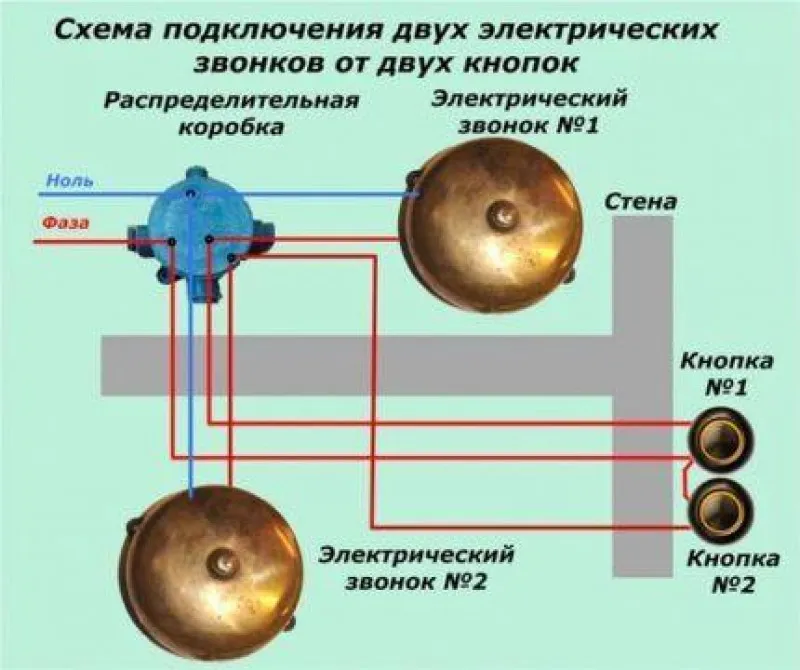

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.
Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом
Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.
#3 – Схемы подключения современных моделей
Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.
Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.
В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой
Если кнопка металлическая, ей также требуется заземление.

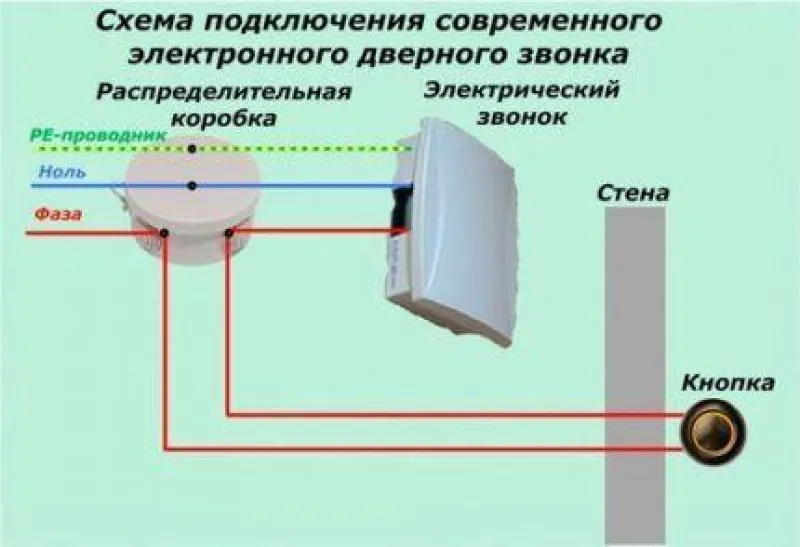

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

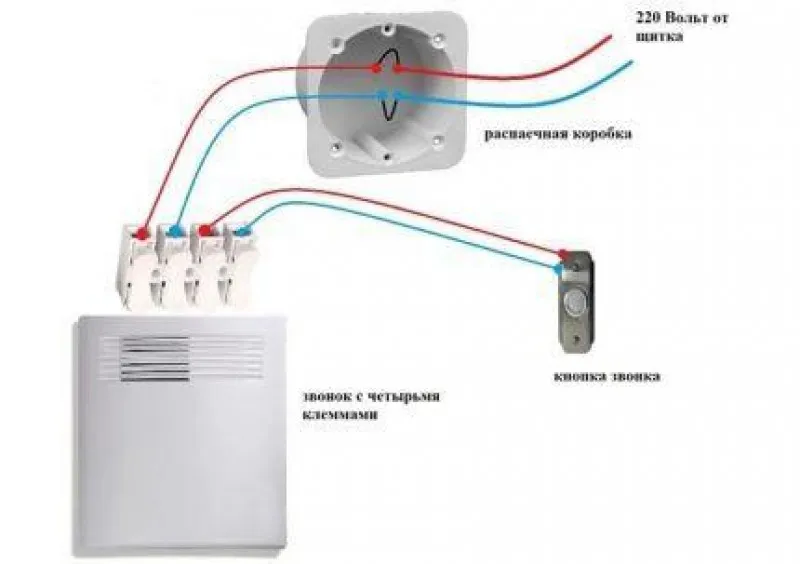

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.
При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии
Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

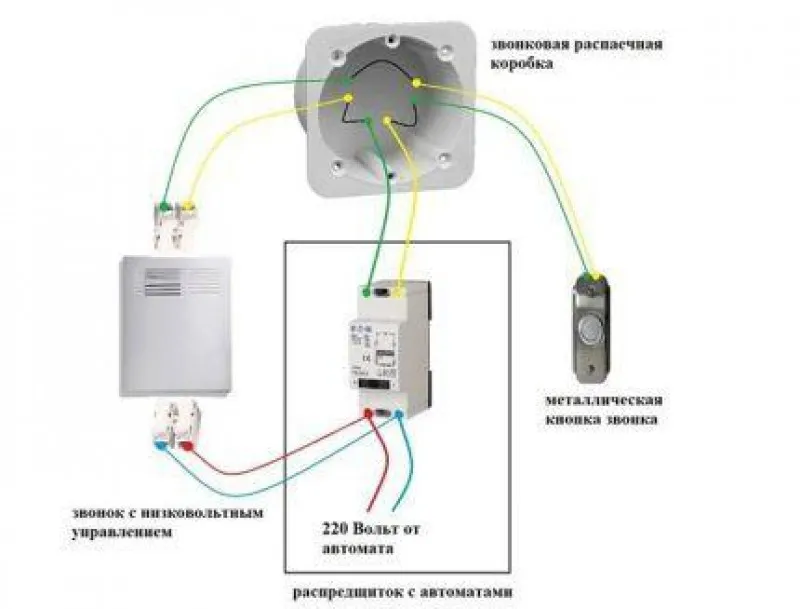

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке
В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.
К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.
Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.
Пошаговая инструкция по монтажу звонка
Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.
Шаг 1 – материалы и инструменты
Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.
«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает
Комплект инструментов и материалов для установки звонка:
- строительный нож;
- набор отверток;
- отвертка-индикатор;
- шурупы и шуруповерт;
- изолента;
- клеммы.
Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.
Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

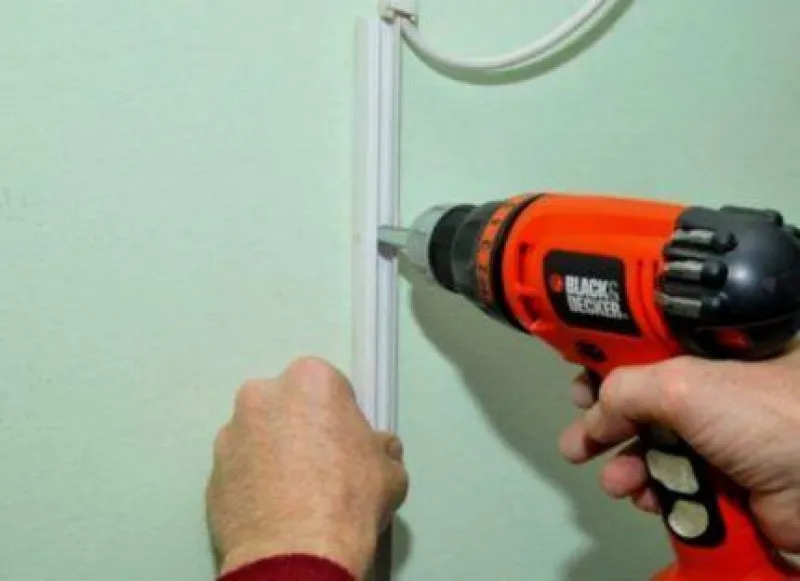

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом
Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.
Шаг 2 – подготовительные работы
Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

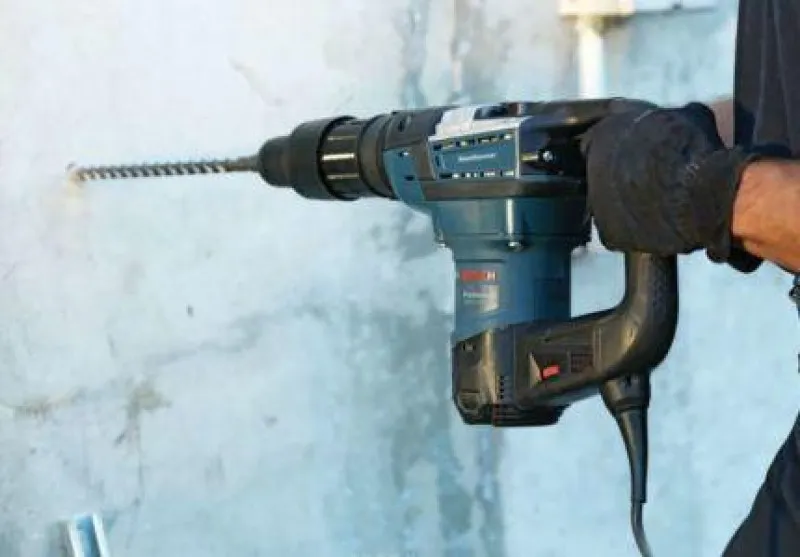

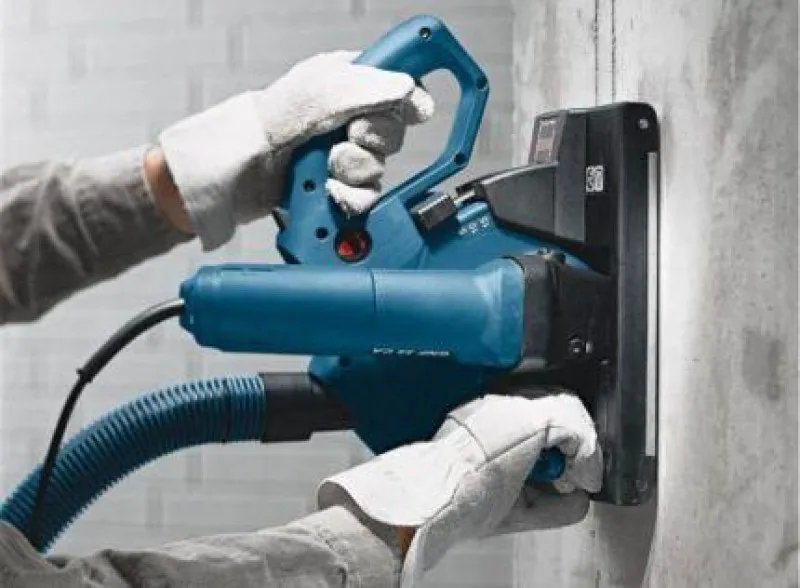

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью
Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.
Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.
Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.
Шаг 3 – установка корпуса звонка
Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

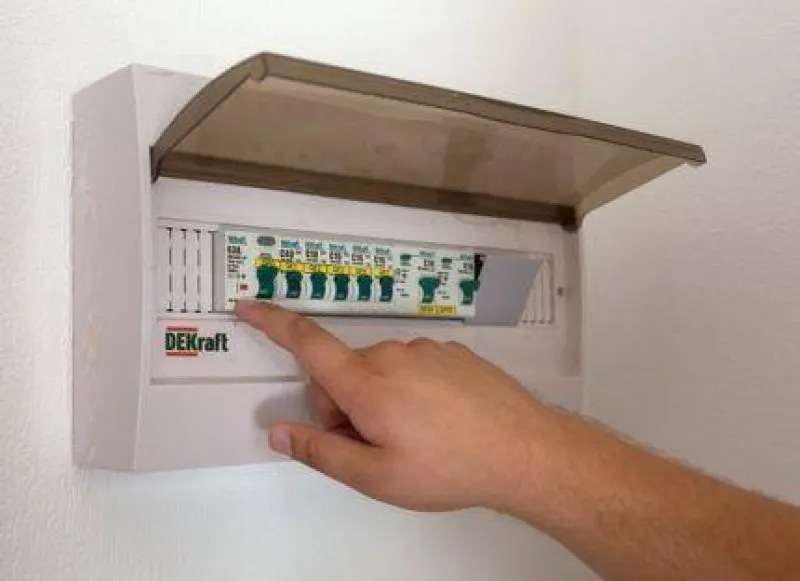

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали
Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы , закручиваем.
Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

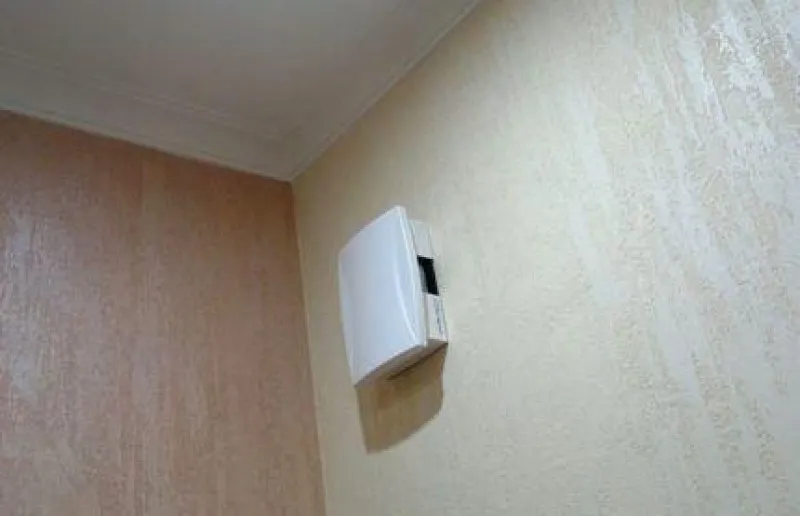

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку
Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.
Шаг 4 – монтаж кнопки
Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.
Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене
Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

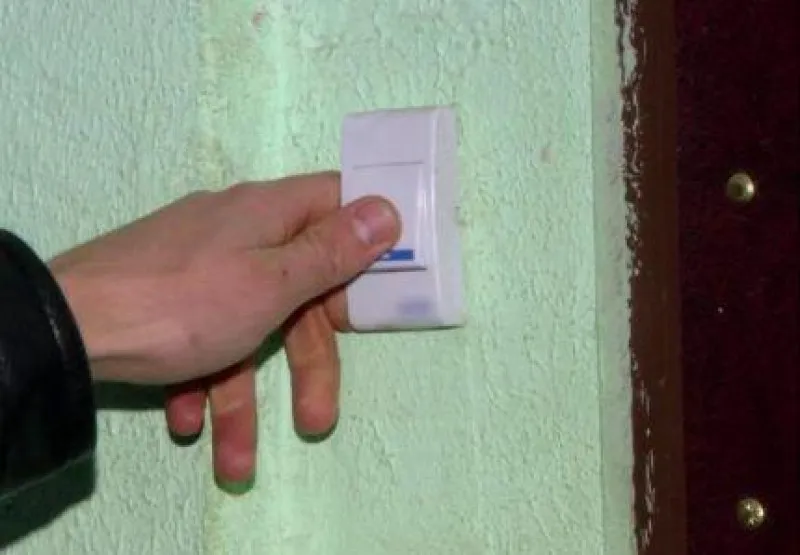

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.
Вариант самостоятельной установки:
С появлением домофонов и мобильных телефонов необходимость в обязательной установке дверного звонка отпала. Но он все еще остается полезным устройством, заметно облегчающим жизнь – если, например, в вашем подъезде не установлен домофон.
Самостоятельный монтаж прост и является неплохой тренировкой для дальнейших, более серьезных практик в области электрообеспечения собственного жилья. Но, работая с электричеством, не забывайте про безопасность – собственную и окружающих.
