Установка коробки на улице — монтаж для наружной и скрытой проводки
Одним из традиционных компонентов электрических систем является распределительная коробка, предназначенная для наружной и скрытой проводки. Её главная функция — защита токоведущих проводников (кабелей) в местах их соединения. Проектирование данного элемента довольно просто и его монтаж не вызывает сложностей, главное правильно подобрать соответствующие аксессуары.
Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.
Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.
Содержание статьи:
- Классификация распаечных коробок
- Инструкция по монтажу своими руками
- Выводы и полезное видео по теме
Классификация распаечных коробок
Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.
Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:
- Распаечные. Их предназначение — защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
- Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.
Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.
Промышленным производством выпускается огромное количество распаечных коробок под установку в схемах электрических сетей. Конструктивно-декоративный ассортимент поражает, но основа конфигурации остаётся единой
Преимущества использования распаечных (распределительных) коробок очевидны:
- обширный выбор под энергосети разной мощности;
- надёжная защита мест соединений электропроводки;
- удобство и лёгкость выполнения монтажа;
- разнообразие материалов корпуса;
- разнообразие декоративного исполнения.
Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

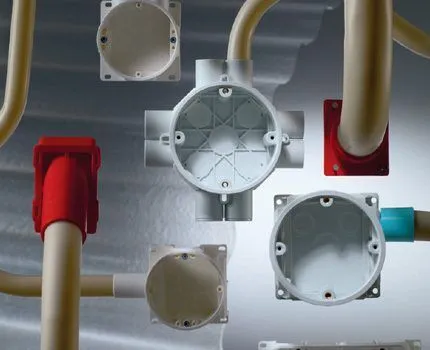

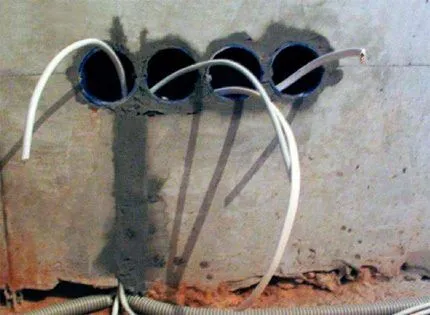

Пример установленной распределительной коробки под скрытый монтаж и выполнение соединений проводников с помощью изолированных клеммников
Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.
Галерея изображений
Фото из
Приспособление для выполнения ответвлений
Ответвления штепсельных розеток и света
Разветвительные коробки для сложной системы
Модель коробки для разветвленной системы

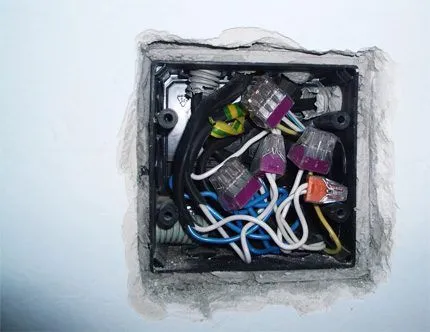

Распаечная коробка для скрытой проводки
Использование клемм для формирования соединений
Установка разветвительной коробки на потолке
Доступ к обслуживанию узла и ремонту
Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.
Конструкции для открытой проводки
Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

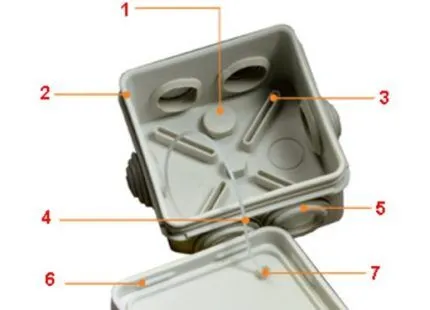

Стандартная модификация для схем открытой проводки: 1 – заглушка отверстия крепёжного винта; 2 – стенка корпуса; 3 – пазы под клеммник; 4 – поводок для крышки; 5 – вводное отверстие; 6 – замок защёлка; 7 – хомут поводка (+)
В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.
Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.
Крышка «привязана» на корпус гибким поводком – дополнительное удобство при обслуживании.
Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.
Изделия скрытого типа
Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.
Конструкции распределительных коробок скрытой проводки. На теле корпуса находятся трафаретные отверстия ввода кабеля, для использования которых нужно просто выдавить кусок полипропилена
Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.
Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.
Установочная коробка — подрозетник
Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение — монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

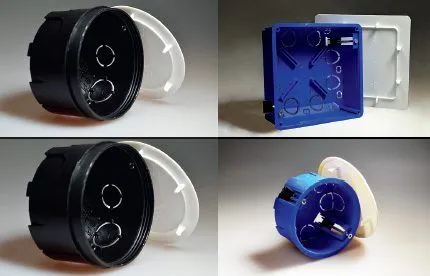

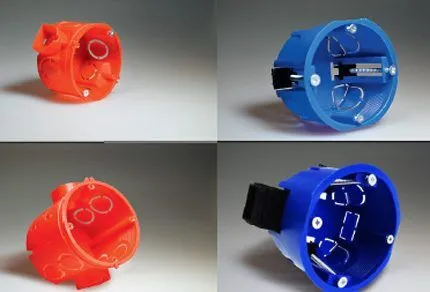

Так называемые установочные распаечные коробки – некая модификация тех же изделий скрытой проводки. Отличаются несколько изменённой конфигурацией крепежа. В остальном полностью схожи
Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.
Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.
Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:
Галерея изображений
Фото из
Шаг 1: Зачистка изоляции для установки в клемму
Шаг 2: Установка зачищенных проводников
Шаг 3: Распределение соединений в корпусе
Шаг 4: Проверка качества соединений мультиметром
Отличаются конструкции одна от другой техникой крепления:
- крепёж с помощью опорных лапок;
- крепёж монтажными дюбелями или шурупами.
Подробнее об установке подразетников написано в этой статье.
Также есть отличия в степени жёсткости корпуса и окраске. Для сплошных стен конструкции обычно имеют более жёсткий корпус и окрашены в красный цвет.
В чем отличие металлических изделий
Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок.

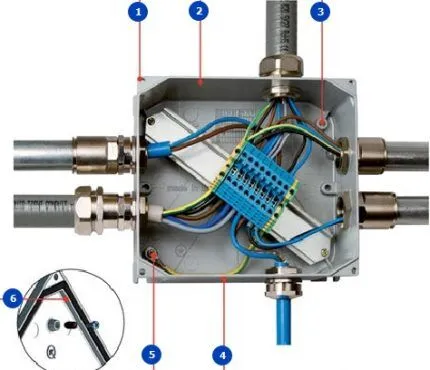

Металлическая распаечная коробка: 1 – отверстие крепежа крышки; 2 – внутренняя стенка корпуса (алюминий); 3 – отверстие под крепёж DIN-рейки; 4 – внешняя стенка корпуса с эпоксидным покрытием; 5 – зажим для «земли»; 6 – уплотнитель крышки (+)
Металлическая конфигурация является своего рода универсальным вариантом подобных изделий.
Эти коробки можно использовать не только под сети переменного или постоянного тока, но также для сетей:
- телефонных;
- телевизионных;
- компьютерных;
- информационных.
Изготавливаются металлические коробки на основе сплавов, обладающих химической и коррозионной стойкостью. Внешняя поверхность покрывается специальной эпоксидной смолой, которая обеспечивает дополнительную механическую прочность и защиту от ультрафиолета. На корпусе могут присутствовать от 2 до 6 вводов с резьбовыми штуцерами.
В закрытом состоянии исключается попадание инородной среды внутрь металлической коробки благодаря качественному уплотнению крышки и кабельных вводов. Монтаж коробок такой конфигурации допустим внутри помещений и на открытом воздухе.
Монтируются они, как правило, в сочетании с жёсткими металлическими трубами, исполняющими роль кабельных каналов. Класс защиты изделий IP66 – IP67.
Инструкция по монтажу своими руками
Приобретая изделия под монтаж, следует иметь в виду: каждый фирменный продукт, как правило, упакован и сопровождается товарной этикеткой.

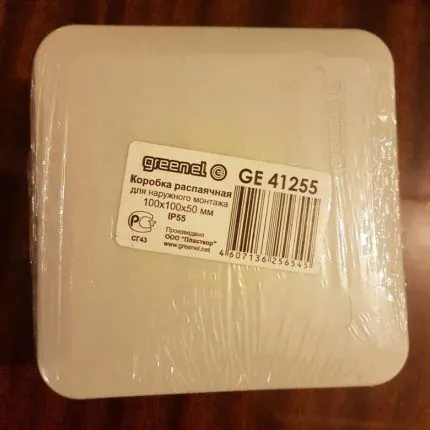

Каждое фирменное изделие обязательно сопровождается этикеткой с указанными на ней техническими параметрами и другими сведениями. Так можно отличить оригинальный продукт от подделки
На товарной этикетке указывается: техническая информация, продуктовый штрих-код, знак сертификации.
Инструменты и материалы для монтажа
Для исполнения монтажных работ по инсталляции электрику потребуется стандартный в таких случаях набор инструмента:
- плоскогубцы;
- отвёртка плоская крестовидная;
- нож с тонким острым лезвием.
Набор монтажных аксессуаров:
- лента изоляционная;
- клеммы электрические;
- DIN-рейки;
- крепёж — шурупы, винты, дюбели и т.п.
Следует взять на заметку: монтажные работы, связанные с прокладкой электрических сетей и сопутствующей арматуры, допускается выполнять только лицам, обладающим соответствующими знаниями и квалификацией.
В крайнем случае, можно сделать монтаж коробок своими руками, проложить кабельные каналы. Но соединения, подключение, тестирование на электрических сетях, согласно инструкциям, разрешается проводить только лицам с допуском.
Инсталляция арматуры разного вида
Монтаж под наружную установку:
- На корпусе распаечной коробки срезают острым тонким ножом пробки герметичных вводов. Срезы делают по линиям разметки на пробке в соответствии с диаметром кабельного канала или непосредственно кабеля.
- В образовавшиеся после срезов отверстия заводят трубчатые каналы — гофрированные или прямые пластиковые трубки.
- Через каналы заводят внутрь корпуса распаечной коробки концы провода.
При необходимости устанавливают в специальных направляющих клеммник и выполняют соединение проводников по схеме. Под завершение закрывают распаечную коробку крышкой, прижимая её с некоторым усилием до полной фиксации замками.

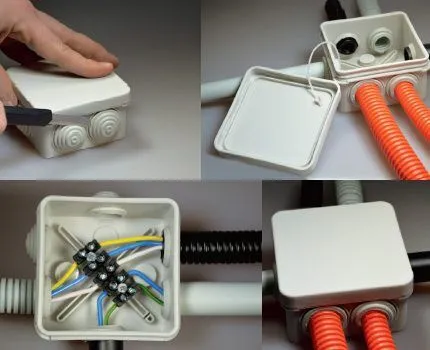

Инструкция в картинках по монтажу распаечной электрической коробки наружного исполнения. Стандартный вариант, который применяется в большинстве случаев монтажа бытовой электропроводки
Инструкция по монтажу внешней универсальной коробки под кабель-канал:
- Сделать по стандартным меткам на корпусе коробки надрезы ножом под размер прямоугольного кабель-канала. Стандартные метки рассчитаны на стыковку с кабель-каналами сечением – минимум 10*7 мм, максимум 40*25 мм.
- Аккуратно обломить надрезанную часть пластика корпуса, получив таким образом проём для кабель-канала.
- На основании универсальной коробки закрепить клеммники для механической связки электрических проводников.
Проложив через кабель-канал электропроводку, соединяют концы проводников по схеме на клеммах.
Под завершение работы устанавливают крышку коробки и фиксируют её крепёжным винтом.

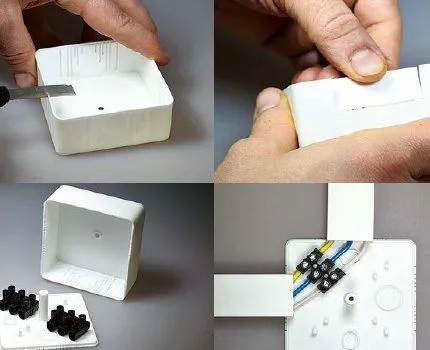

Инструкция в картинках по установке распределительной коробки в сочетании с прямоугольным кабель-каналом из пластика. Это также вариант наружного монтажа
Порядок монтажа установочной (скрытой) коробки:
- Подготовить изделие предварительной заготовкой нужного числа вводных отверстий в корпусе. Отверстия создают путём надлома граней готового трафарета. На корпусе установочной коробки могут размещаться до 11 трафаретов под вводные отверстия.
- Сделать посадочное отверстие в полой стене, например, в гипсокартонной, с помощью режущей коронки под диаметр изделия. Или же использовать готовое посадочное отверстие в стене сплошной.
Останется подвести кабельные каналы с проводом, объединить их с коробкой, вывести концы проводки под соединения и зафиксировать корпус коробки путём развода крепёжных лап винтами (для гипсокартона) либо залить раствором.
Примерно таким способом ведётся монтаж согласно инструкции по установке распределительных (установочных) коробок скрытой проводки. Этот вариант часто применяется на монтаже электропроводки в квартирах домов городского типа
Соединив проводники скрытой магистрали в соответствии с монтажной схемой, закрывают коробку (коробки) крышкой. Внешне такая конструкция удачно подходит под существующий интерьер.
Шаги сборки распределительной коробки марки Wago представит следующая подборка фото:
Галерея изображений
Фото из
Шаг 1: Ввод кабелей в распределительную коробку
Шаг 2: Удаление изоляции кабелей стриппером
Шаг 3: Зачистка изоляции соединяемых проводов
Шаг 4: Разведение проводов в разные стороны
Шаг 5: Установка клемм на вводные провода
Шаг 5: Фиксация соединенных проводов хомутиками
Шаг 7: Укладка узлов в распаечную коробку
Шаг 8: Крепление лицевой панели
Монтаж металлической распаечной коробки
Исполнение металлических распределительных коробок предусматривает только внешний монтаж таких изделий.
Поэтому инструкция, в данном случае, проста:
- Подвести трубчатые каналы с проводом к местам ввода.
- Выполнить механическое резьбовое крепление труб к стенкам корпуса и вывод концов кабеля в его внутреннюю область.
Закрепление корпуса коробки к стене выполняют винтами через отверстия, предназначенные под крепёж. Затем соединяют кабели по схеме, накрывают коробку и фиксируют крышку винтами.

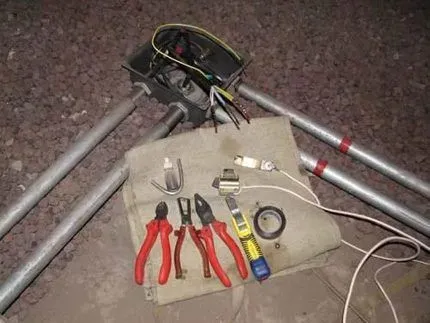

Таким примерно выглядит монтаж электропроводки с включением распаечной металлической коробки. Набор инструмента для монтажа различных видов коробок одинаков
Примерно так выполняется монтаж распределительных модулей с разным конструктивным исполнением.
Ещё примеры монтажа можно посмотреть на видео.
Выводы и полезное видео по теме
Визуальная инструкция монтажа распаечной коробки:
Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы.
Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.
Заинтересованным в вопросе выбора и установки распаячных коробок предлагаем оставлять комментарии, задавать вопросы и участвовать в обсуждениях. Форма для обратной связи расположена в нижнем блоке.
