Подключение к распределительной коробке с клеммами — разновидности, конструкции и особенности использования

Монтаж

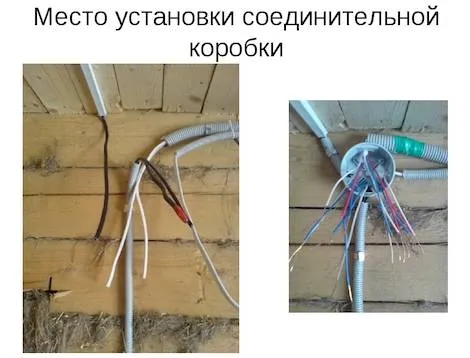

Для размещения распределительной коробки с клеммами подключения в стене в первую очередь требуется подготовить соответствующее отверстие. Для этой цели рекомендуется использовать специализированный инструмент, в частности перфоратор с особым насадкой, которая называется коронкой.

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Устройство

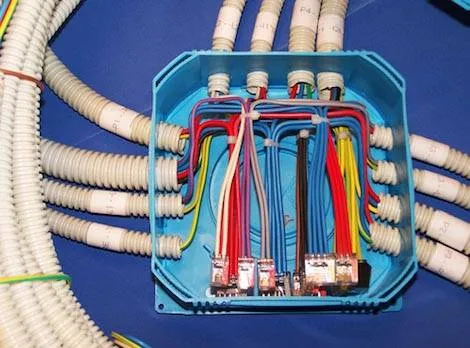

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

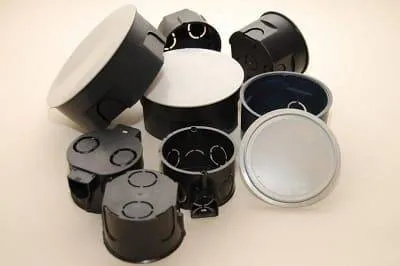

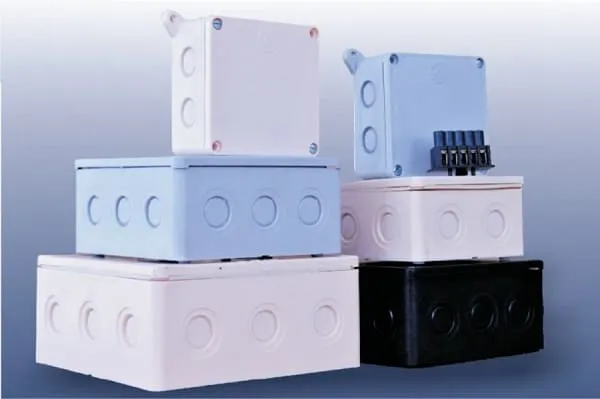

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

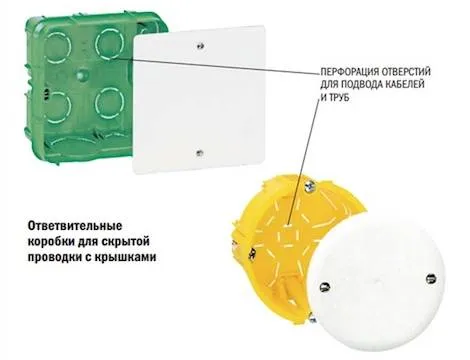

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

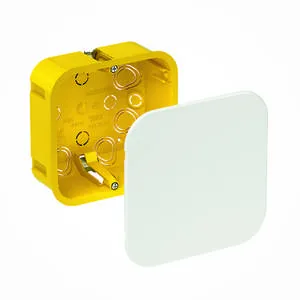

Настенные монтажные коробки.

Монтажные коробки бывают различных типов, что зависит от конкретных задач, предназначенных для того или иного изделия. Есть монтажные коробки квадратные, прямоугольные, круглые, коробки под крепление электроустановочного изделия с помощью распорных скоб, для крепления на деревянной стойке:

1. Четырехдюймовая квадратная коробка.
2. Пластиковая коробка.
3. Разветвительная коробка.
4. Для установки на поверхности.
5. Для крепления на гвоздях.
6. Стенная коробка (распределительный шкаф).

Большинство делается из оцинкованной или окрашенной стали, некоторые из пластика. Квадратные, прямоугольные и круглые монтажные коробки имеют соответствующую форму и различные размеры.

Коробки под крепление с помощью распорных скоб снабжены соответствующими крепежными элементами в зависимости от конструкции электроустановочного изделия.

Коробки для крепления на стойке имеют боковой кронштейн с отверстиями под гвозди.

Коробки для поверхностной установки делаются со скругленными углами.

Стеновые монтажные коробки предназначены для установки выключателей и розеток. Однако имейте в виду некоторые особенности выбора коробки для разных условий. В некоторых случаях стена бывает слишком тонкой для стандартной коробки, и тогда надо подбирать изделие с учетом этого обстоятельства.

Скругленные углы коробки поверхностной установки делают ее более безопасной. Коробки под крепление с помощью распорных скоб нужны только для тех электроустановочных изделий, которые крепятся именно таким способом.

Коробки для крепления на стойках каркасно-щитовой конструкции дома крепятся к стойкам гвоздями и используются при новом строительстве.

Многие конструкции монтажных коробок позволяют при необходимости объединять их в единые блоки — снимаются боковые стенки и коробки соединяются вместе

Если вы используете пластиковые коробки, обратите внимание на правильное заземление в нужных случаях. Есть удобные конструкции с прижимными кронштейнами для установки на гипсокартон

Пластиковые монтажные коробки намного дешевле металлических, но, как уже отмечалось, следует убедиться в том, что их эксплуатация разрешена местными нормами и правилами. Применяются для установки электромонтажных изделий на наружных стенах дома. Потолочные коробки.

Бывают восьмиугольной формы и круглые. Могут иметь раздвижные кронштейны крепления. Кронштейны, которые также продаются и отдельно, снабжены коротким стержнем или трубкой с резьбой для крепления несущей трубки светильника с помощью соответствующих переходников. Служат для крепления потолочных светильников и выполнение роли ответвительной или соединительной коробки.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Назначение распределительных коробок

Распределительные коробки классифицируются по нескольким основным признакам. Их форма может быть круглой, квадратной или прямоугольной. Это никак не влияет на выполнение функций, но существенно расширяет область применения.

Основным отличием считается сфера применения этих изделий, которые предназначены для скрытой и открытой проводки. Существуют и другие особенности, заключающиеся в различных способах крепления, размерах и конструкциях. Независимо от варианта исполнения, все распределительные коробки имеют общее назначение. С их помощью все провода, идущие от щитка, разводятся к розеткам, выключателям, осветительным приборам и другим нужным точкам, расположенным независимо друг от друга. При этом вся поступающая электроэнергия распределяется равномерно, исключая перегрузки и сбои в работе оборудования.
При выполнении электромонтажных работ, вся проводка прокладывается в виде отдельных магистралей, то есть разделяется на группы. Именно в этот период в каждой узловой точке применяется распределительная коробка в которой провода соединяются между собой. В этих местах существует повышенный риск возгорания и возникновения пожара из-за нарушения контактов.

Поэтому большинство изделий выполнены из материалов, устойчивых к возгоранию и обеспечивающих пожарную безопасность. Они создают своеобразный изоляционный слой между возможным очагом возгорания и окружающей средой. Практически все коробки выполняют эстетические функции, скрывая некрасивые места соединений и органично вписываясь в интерьеры помещений.

Виды распределительных коробок

Способ монтажа

• Открытый.
  Они крепятся на поверхностях, и, как правило, используются при обустройстве электропроводки в зданиях административного, производственного, хозяйственного назначения. Применительно к жилым строениям в основном устанавливаются в домах из древесины.
• Скрытый.
  В быту этот вид распределительных коробок используется намного чаще. Они помещаются в естественных углублениях или «гнездах», которые специально оборудуются в стенах строения. Некоторые образцы комплектуются декоративными крышками, поэтому для облегчения доступа к соединениям проводников они не закрываются штукатуркой, обоями или иной облицовкой.

Материал корпуса

• Пластмассы.
  Вариантов несколько – фторопласт (литой), полипропилен, полиамид и ряд других искусственных материалов. Такие распределительные коробки наиболее востребованы, независимо от специфики строения. Достоинств много – хорошие изоляционные свойства; достаточная механическая прочность; устойчивость к агрессивным химическим соединениям, жидкостям и пламени.
• Металлы.
  Данная разновидность коробок в быту практически не применяется, разве что для разводки электропроводки в подсобках, сараях, гаражах и так далее. В основном их используют в зданиях общего назначения, устанавливая открытым способом. Материалы изготовления – сталь луженая и сплавы на основе алюминия.

Количество вводов

Минимум – два. То есть такая распределительная коробка рассчитана на соединение 2-х проводов (кабелей). Максимум – 16. В зависимости от схемы электропроводки выбрать нужную модификацию несложно.

Комплектация

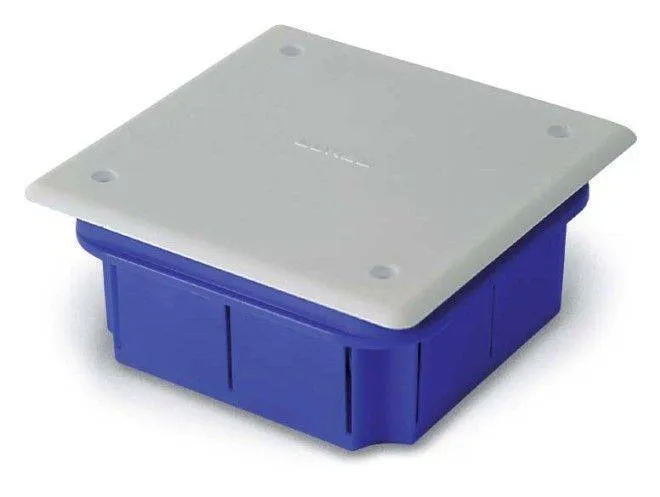

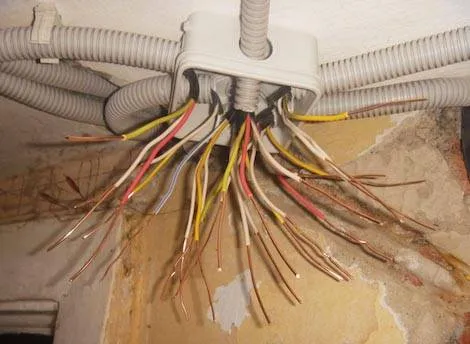

«Пустые» распределительные коробки.
Они состоят лишь из корпуса и крышки. Практика долговременного использования показывает, что для электропроводки, тем более прокладываемой самостоятельно, это лучший выбор. И этому есть свои объяснения.

Во-первых, сочленение проводов в таких коробках можно сделать любым удобным для монтажника способом – скруткой, спайкой, обжимом, в зависимости от размеров коробки и количества присоединений.

Во-вторых, такие контакты долговечнее, так как они не окисляются и не «разбалтываются» (при условии, что монтаж произведен грамотно).

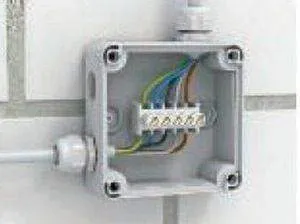

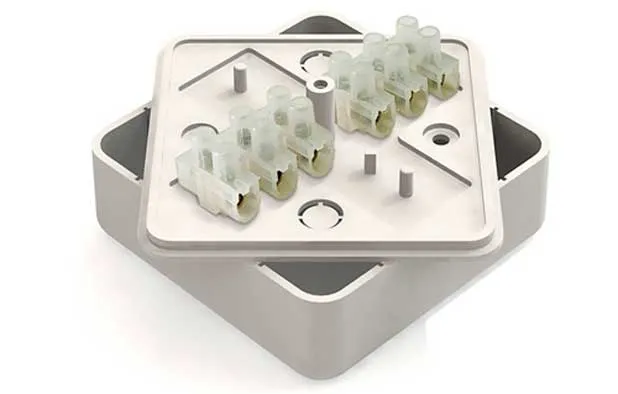

С зажимами, клеммными колодками.
Эта разновидность распределительных коробок в плане удобства монтажа выигрывает. Необходимо лишь зачистить кончик провода, вставить его в контактную группу и затянуть крепежный винт (или защелкнуть фиксатор). Но эта категория коробок имеет серьезный недостаток – при установке в помещениях с повышенной влажностью, ее перепадами, тем более под открытым небом, со временем окисляются. В некоторых случаях нарушение контакта происходит из-за ослабления фиксирующего элемента (например, пружины). Как результат – искрение проводов. То есть, использование подобных распределительных коробок имеет некоторые ограничения.

Если предполагается соединять зажимным методом провода из разнородных материалов (медь и алюминий), то следует выбирать распределительные коробки, у которых контактные группы из латуни. Иначе могут возникнуть проблемы с надежностью сочленения, вызванные эл/химическими процессами.

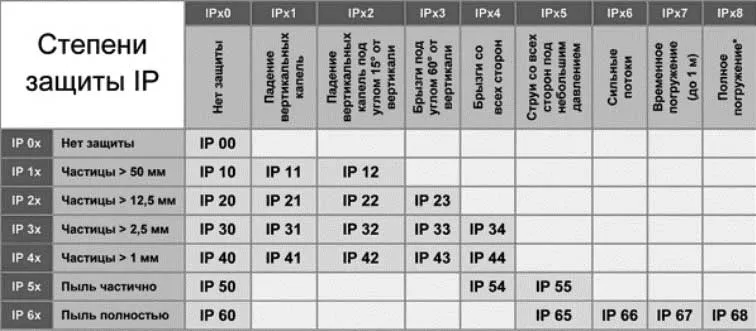

Степень защиты

При выборе распределительной коробки нужно определиться, от каких факторов (внешних воздействий) распределительная коробка должна предохранять контактные группы электропроводки. Особенно актуально для «проблемных» помещений (с повышенными температурой, влажностью или их перепадами) и при уличном монтаже.

От чего коробки защищают:

• Обычное исполнение имеет резиновый уплотнитель. Для квартиры и большинства комнат дома вполне достаточно.
• От пыли. Целесообразно монтировать в производственных помещениях.
• От влаги. Стоит использовать в ванных, туалетных комнатах (если есть такая необходимость), прачечных, кухнях, бассейнах и тому подобное.
• От механических повреждений электропроводки. Для установки вне строений – лучший выбор.
• От термического воздействия. Эти коробки следует приобретать для домов из древесины, а также, если поверхностная облицовка стен производится горючими материалами (например, вагонкой).

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

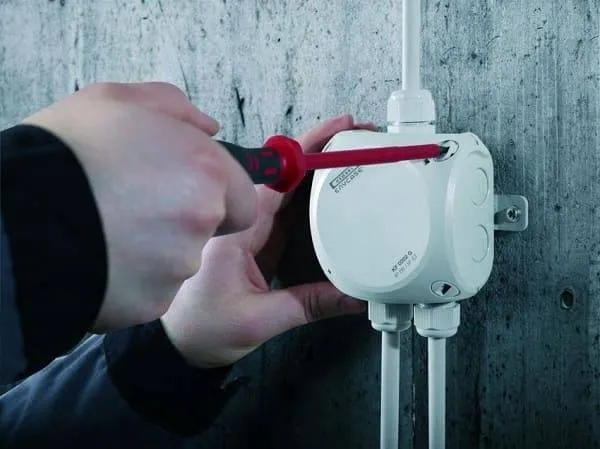

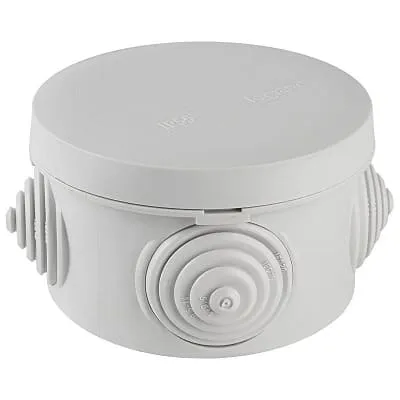

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

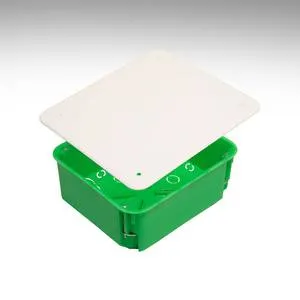

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

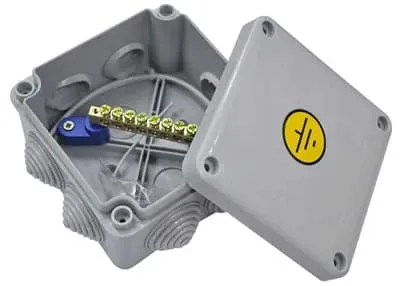

Атмосфера-защищенная (уличная) монтажная коробка.

Монтажная коробка для установки вне помещений, для наружной установки, влагозащищенная. Обычно это круглая или квадратная коробка в одинарном или двойном варианте с резьбовыми отверстиями по бокам, в которые ввинчиваются элементы соединительной арматуры. Резиновая прокладка между крышкой и корпусом не пропускает внутрь влагу, розетки снабжены крышками с защелками или затяжными винтами. Несколько толще монтажных коробок для установки в помещениях. Коробки с крышками на винтах следует устанавливать там, где не потребуется быстрый доступ к розетке, в таких случаях ставьте изделия с защелкивающимися крышками.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

1. Шайба помещается на болт.
2. Сверху накручивают защищённый провод.
3. Надевается вторая шайба, затем накручивается следующий провод.
4. После третьей шайбы конструкция плотно затягивается гайкой.

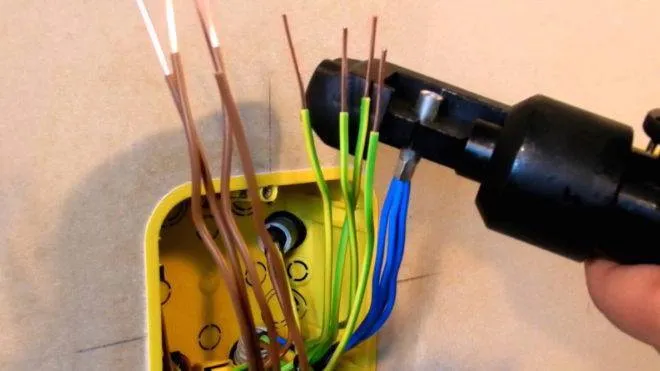

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

1. Первым делом с провода удаляется изоляция.
2. Несколько проводов скручивают в один пучок.
3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

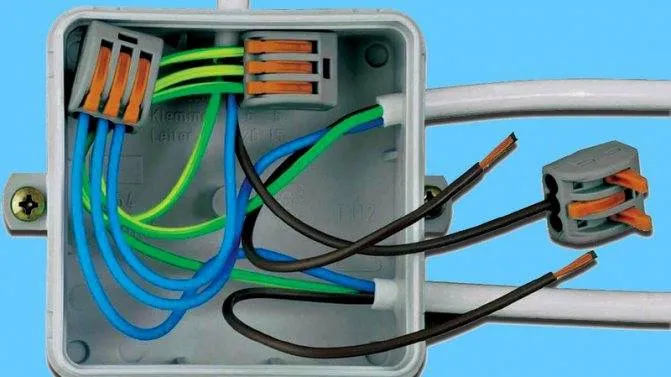

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

Для чего нужны распределительные коробки

Распределительная коробка (она же соединительная, распаечная и даже «распаечная коробка с клеммами») действительно служит для соединения проводов, но не для того, чтобы их просто срастить, сделав длиннее, а для сборки схемы электрической проводки на ограниченном участке. К примеру, в комнате есть розетка, люстра и выключатель к ней. Все это электрохозяйство нужно подсоединить к электрощиту, расположенному в подъезде. Действия очевидны: тянется один провод на розетку, второй — на лампочку, а в средине последнего врезается выключатель. Но можно сделать и так:

Пример монтажной схемы квартирной электропроводки

От счетчика, висящего в подъезде, прокладывается силовой провод в коридор. Там устанавливается основная соединительная коробка (1). От нее делается разводка в каждую из комнат, в том числе и в нашу с люстрой. В комнате устанавливается еще одна коробка (2) и к ней подводятся отдельные провода от каждого из потребителей — ламп и розеток, — а также от выключателя.

Что такая схема дает? Во-первых, провода на сборку электрической схемы пойдет значительно меньше, особенно если у вас там четыре розетки, трехрожковая люстра, три настенных бра и четыре выключателя. Ведь все лампы и розетки одной комнаты будут питаться по одному вводному проводу, проложенному до комнатной распредкоробки.

Во-вторых, подобную конструкцию гораздо проще дефектовать при той или иной неисправности. Если, скажем, у вас потухла люстра, вам достаточно залезть в комнатную распределительную коробку и тем или иным способом (к примеру, прозвонкой обесточенной линии или указателем напряжения при линии подключенной) вычислить поврежденный участок. Все в порядке (точнее, непорядок не здесь) — двигаетесь по коробкам в сторону электросчетчика.

Ну и, в-третьих, — это главное, — ремонтировать такую схему намного проще. Не нужно разносить практически всю квартиру, срывая обои и выдирая горелый провод вместе со штукатуркой. Затем делать новую штробу, прокладывать новый провод, замазывать, красить, клеить. Восстановление питания даже самой дальней розетки ограничится лишь легким однокомнатным погромом до ближайшей распределительной коробки.

Использование распределительных устройств не только облегчает монтаж, но и делает его наглядным и ремонтопригодным

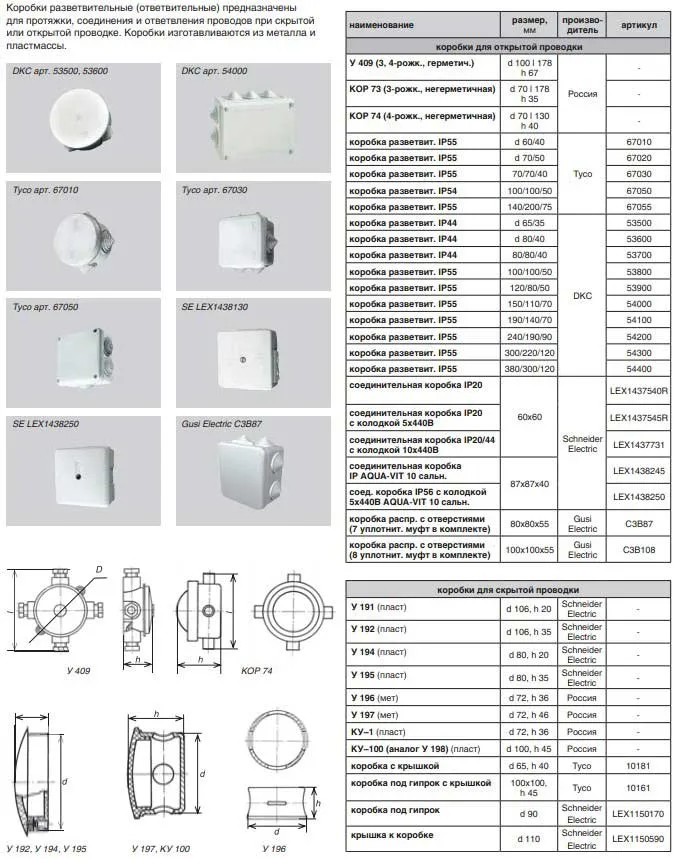

Распределительная коробка — размеры и виды

Для того чтобы выбрать правильно распределительную коробку с клеммами, важно учитывать, прежде всего, где распределительная коробка с клеммами будет устанавливаться

Если она будет устанавливаться внутри помещения, то стоит обратить внимание на пожелания заказчика, скрытой или открытой должна быть распределительная коробка с клеммами

Это первое и очень важное правило. Второе, немаловажное правило по выбору распределительной коробки с клеммами заключается в её размерах. Не стоит экономить на размерах распределительной коробки

Что это значит?

Не стоит экономить на размерах распределительной коробки. Что это значит?

Например, если нужно подключить в распределительной коробке 4 провода, лучше купить распределительную коробку с клеммами больших размеров, на подключения 8-ми проводов. Всегда нужно помнить о коэффициенте расширения, а также о том, что возможно в процессе эксплуатации понадобиться, добавить в распределительную коробку с клеммами ещё несколько проводов.

И если сделать это при установленной наружной распределительной коробке с клеммами вполне реально, просто заменив её на распределительную коробку больших размеров, то, как быть с внутренней распределительной коробкой для проводов?

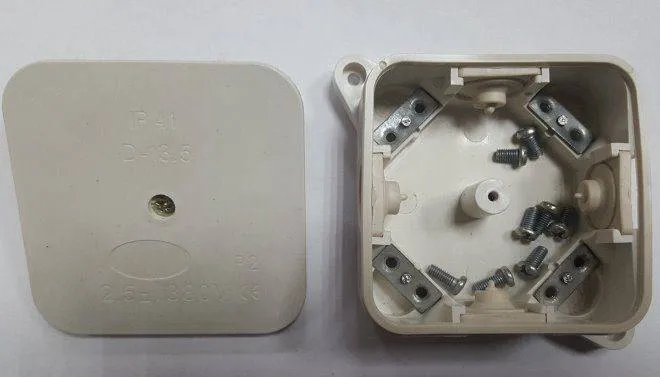

Общее устройство распределительной коробки

Основные конструктивные элементы совершенно одинаковы для всех изделий этого типа. Внутри каждой коробки имеются крепления для проводов – зажимы и клеммные колодки. Зажимы предназначены для фиксации вводных кабелей большой толщины, а в клеммных колодках закрепляются уже отдельные провода с помощью винтов – фиксаторов.

Если клеммные колодки внутри коробки отсутствуют, в этом случае провода соединяются методом скрутки. Выполняется тщательное скручивание разделанных концов, после чего они изолируются с помощью пластиковых колпачков или изоленты.

Клеммные соединения считаются более удобными. Они дают возможность соединять провода разного сечения, обеспечивая надежный контакт. Единственным недостатком такого клеммника считается постепенное ослабевание болтового соединения, что приводит к нарушению контакта проводов. Такой узел начинает греться, в результате соединение постепенно обгорает и выходит из строя.

Для соединения проводов из разнородных металлов – меди и алюминия применяются колодки с латунными клеммами. Они не подвергаются электрохимическим процессам и обеспечивают надежное соединение, без нарушения работы электросети. Сегодня алюминиевые провода для прокладки электропроводки внутри помещений практически не используются, поэтому в большинстве клеммных колодок устанавливаются медные контакты. Для изготовления колодок применяются пластиковые материалы – полипропилен, полиамид, полиэтилен.

Ввод проводов в распределительную коробку осуществляется через специальные отверстия в корпусе. В отверстиях установлены сальники – резиновые кольца, плотно прилегающие к поверхностям и препятствующие проникновению внутрь корпуса пыли и влаги.

Крышки для монтажных коробок.

Крышки для монтажных коробок могут иметь самую разную форму — круглую, квадратную, восьмиугольную — в зависимости от самой коробки. Они могут быть сплошными или иметь отверстия под выключатель или розетку. Крепятся крышки на коробках с помощью винтов.

Крышки для атмосферозащищенных коробок могут иметь резьбовые отверстия для подключения электроарматуры и крышки на защелках для защиты гнезд розеток в нерабочем состоянии, либо рычаг, управляющий тумблером выключателя внутри коробки. Откидные крышки закрывают монтаж от пробоя на землю или корпус. Есть крышки с фланцем, которые как бы добавляют коробке глубины. Крышки закрывают и защищают электрические соединения и изделия. Крышки для атмосферозащищенных коробок делают их влагостойкими. Фланцевые крышки служат основой для установки крышек выключателей или розеток и обеспечивают место для нанесения штукатурки.

Что нужно для подключения двухконтурного газового котла?

Для подключения двухконтурного газового котла необходимо выполнить ряд работ и установить необходимое оборудование:

1. Подготовить место для установки котла. Необходимо выбрать место, где котел будет находиться, установить крепления и сделать прочное основание.

2. Подключить газопровод к котлу. Газопровод должен соответствовать стандартам безопасности и иметь нужный диаметр.

3. Установить дымоход. Дымоход должен соответствовать требованиям безопасности и правилам установки котлов.

4. Установить расширительный бак. Расширительный бак необходим для компенсации давления в системе отопления.

5. Установить насосы и клапаны. Насосы и клапаны используются для контроля и регулирования потока воды в системе.

6. Подключить систему отопления. Система отопления должна быть подключена к котлу и распределительной сети.

7. Подключить систему горячего водоснабжения. Для этого необходимо установить теплообменник, который будет обеспечивать подачу горячей воды.

8. Проверить работоспособность и безопасность системы. После установки котла необходимо проверить его работоспособность и безопасность, а также правильность установки и подключения всех компонентов.

При подключении двухконтурного газового котла важно соблюдать все требования и правила, установленные производителем и нормами безопасности, чтобы обеспечить безопасную и эффективную работу системы. Если вы не уверены в своих знаниях и навыках, лучше обратиться к профессионалам для установки котла.
